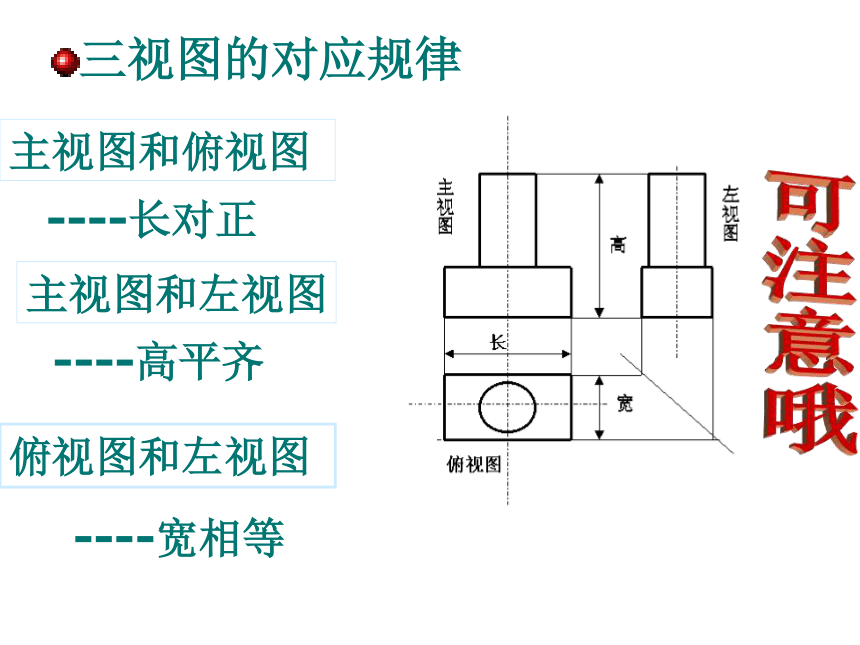

课件22张PPT。3.2简单几何体的三视图（3）温故知新 物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图何为一个物体的三视图？主视图主视图左视图正面左视图侧面水平面俯视图俯视图 三视图位置有规定，
主视图要在左上边，它
的下方应是俯视图，左
视图坐落在右边主视图左视图俯视图高平齐长对正宽相等正方形正方形三视图画法要点说一说1、说出圆柱、圆锥、球、直三棱柱的三视图吗？2、有没有三视图都一样的物体？3、画三视图的规则如何？5.画三视图的原则是 , , .2.圆锥的三视图分别是 , , .1.直三棱柱的三视图分别是 , , ； 4. 三视图都一样的几何体是 , .立方体球体三角形宽相等长对正高平齐三角形圆形矩形矩形三角形3、圆柱的三视图分别是_______,_______,_______.矩形矩形圆形填一填三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对正----高平齐----宽相等可注意哦画下列几何体的三视图做一做 例1、一个蒙古包如图所示,它上部的圆锥部分和下部的圆柱部分的高都是2m,底面直径为3m,请以1:200的比例画出它的三视图.例2、一个六角螺帽的毛坯如图,底面正六边形的边长为120mm,高为 120mm,内孔直径为120mm.请画出六角螺帽毛坯的三视图.课内练习1如图，下列关于物体的主视图画法正确的是( )ABCDC课内练习2如图是由四个相同的小立方块搭成的几何体，画出它的三视图（按立体图尺寸）课内练习3如图是一个多功能塞子，上部是直三棱柱（三棱柱的底面是等腰三角形），下部是圆柱，画出它的三视图（按立体图尺寸）1、一截钢管如图所示，其内直径为200mm，外直径为260mm，高为300mm，请选取适当的比例画出它的三视图。2、如图的物体是由两个圆锥组成，选取适当的比例画出该物体的三视图（单位：mm）。3、如图是一个“凹”字形几何体，画出它的三视图（尺寸自选）4、从一个边长为2cm的大立方体上挖去一个小立方体（边长是大立方体的一半），得到的几何体如图所示，画出它的三视图（比例为1：1）5、选取适当的比例画出如下图零件的三视图：画出如图所示的立方体的三视图。主视图左视图俯视图解：立方体的三视图如下.(立方体的三视图都是正方形)挑战“自我”如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图： 与同伴交流你的看法和具体做法.主视图 左视图 俯视图 作 业
见作业本
