电动机[下学期]

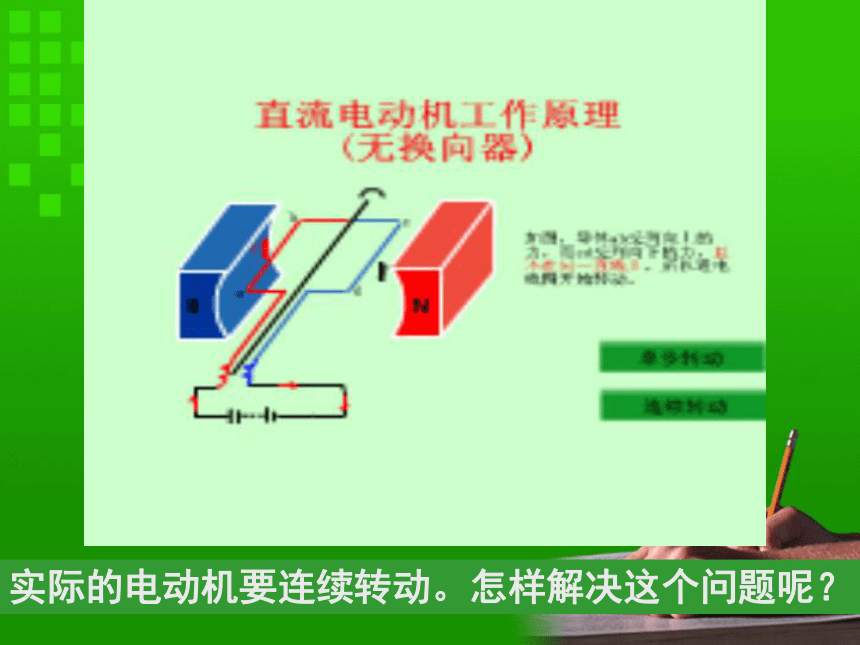

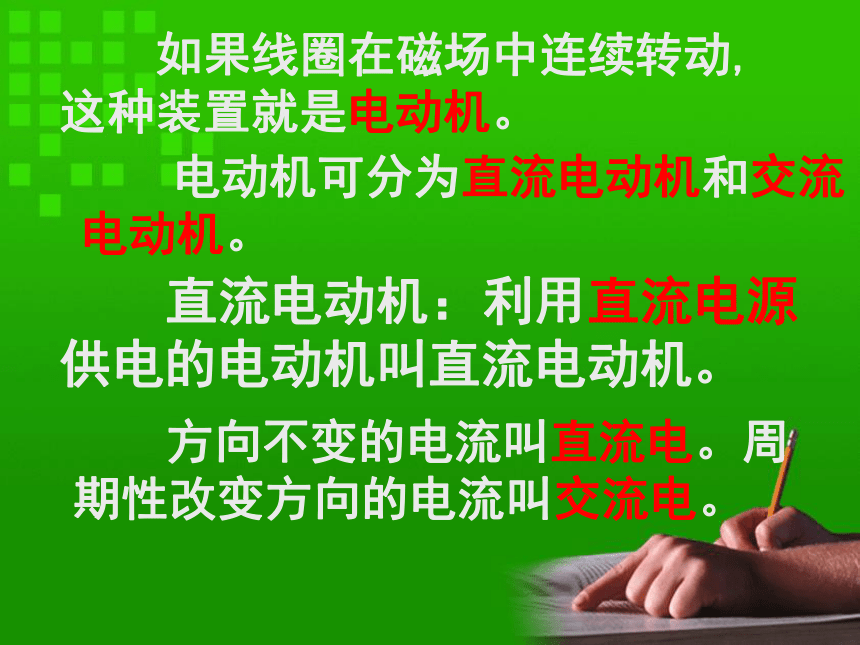

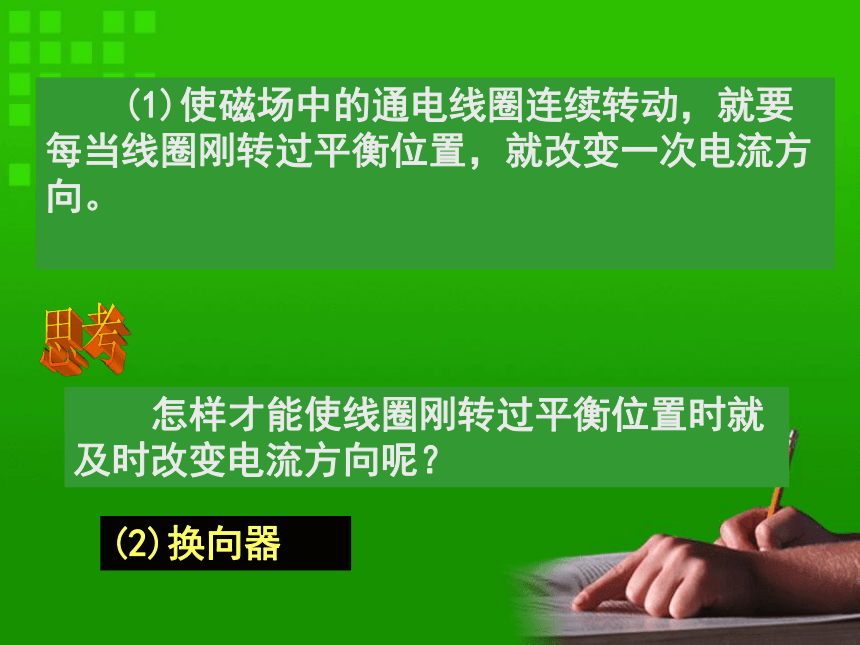

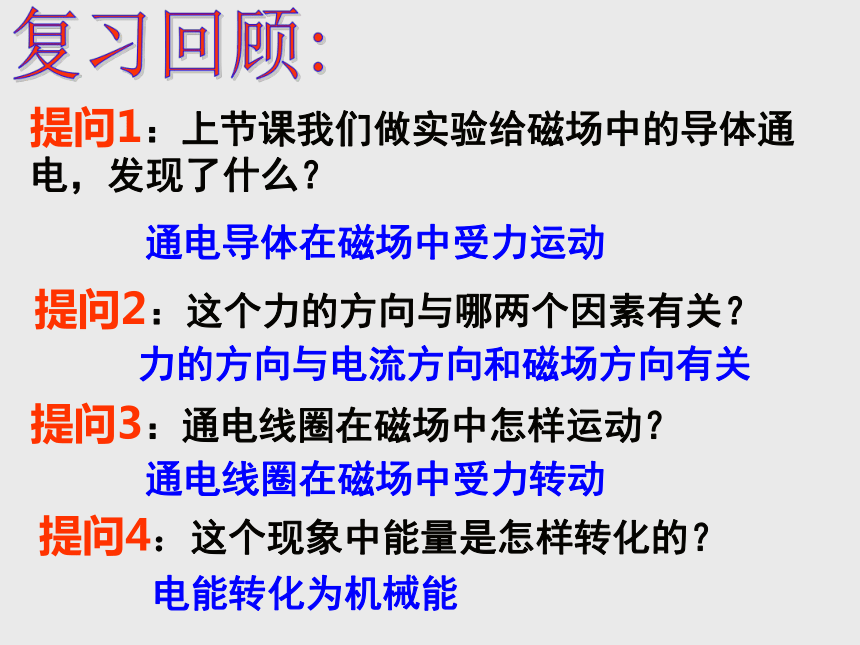

课件26张PPT。第四节电动机 第二课时提问1：上节课我们做实验给磁场中的导体通电，发现了什么？ 提问2：这个力的方向与哪两个因素有关？ 提问3：通电线圈在磁场中怎样运动？ 提问4：这个现象中能量是怎样转化的？ 复习回顾:通电导体在磁场中受力运动力的方向与电流方向和磁场方向有关通电线圈在磁场中受力转动电能转化为机械能 如果线圈在磁场中连续转动,这种装置就是电动机。 直流电动机：利用直流电源供电的电动机叫直流电动机。 电动机可分为直流电动机和交流电动机。 方向不变的电流叫直流电。周期性改变方向的电流叫交流电。实际的电动机要连续转动。怎样解决这个问题呢？ (1)使磁场中的通电线圈连续转动，就要每当线圈刚转过平衡位置，就改变一次电流方向。

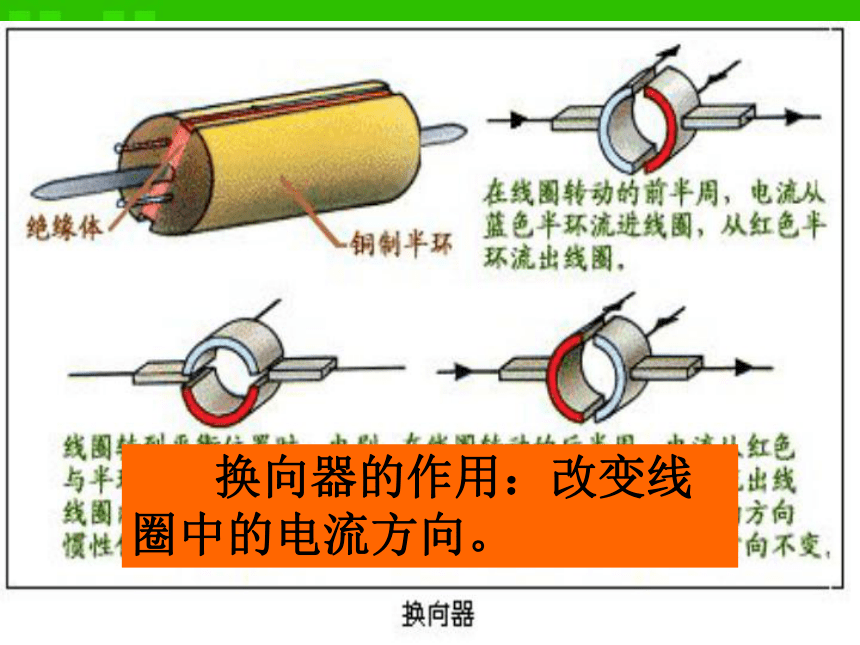

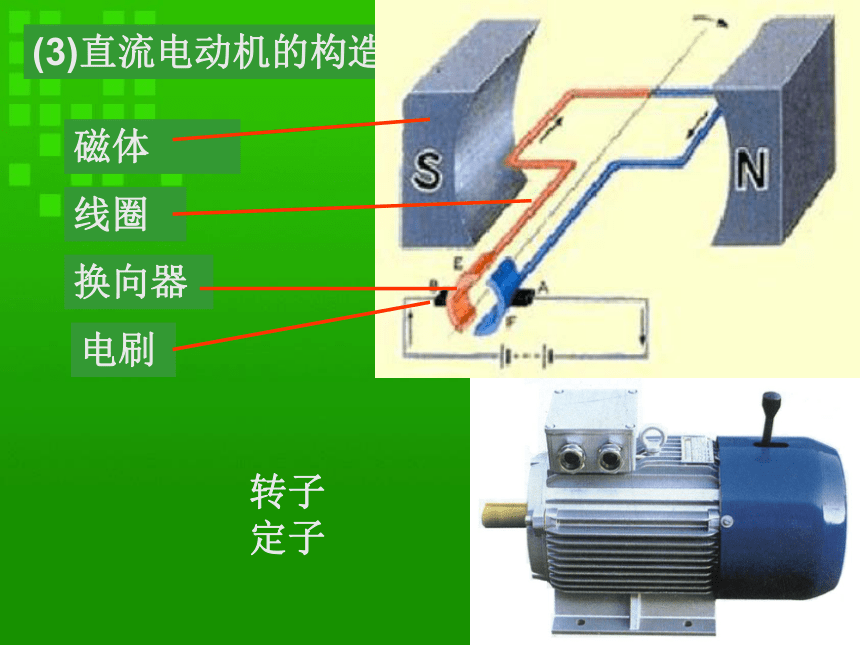

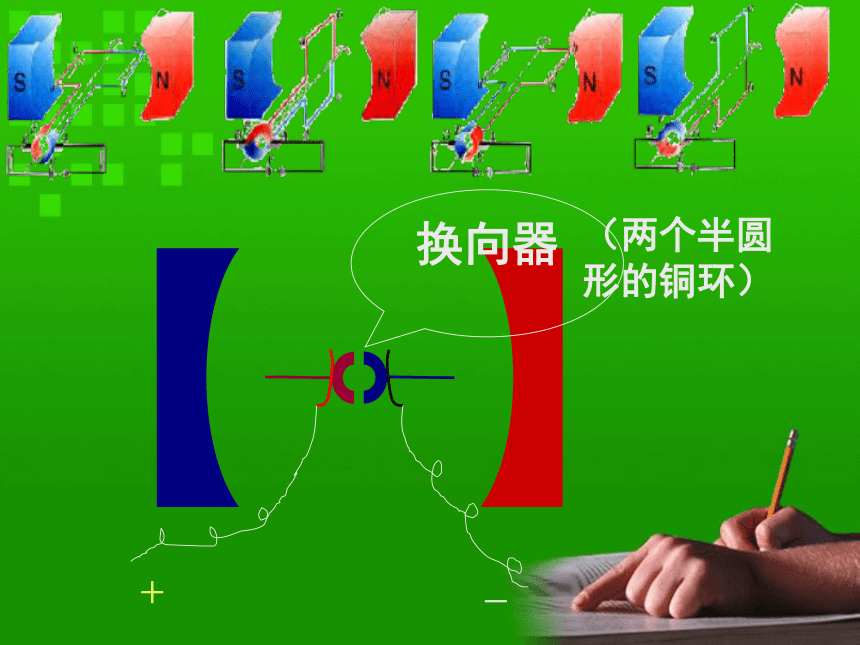

怎样才能使线圈刚转过平衡位置时就及时改变电流方向呢？ 思考(2)换向器＋－换向器（两个半圆形的铜环） 换向器的作用：改变线圈中的电流方向。(3)直流电动机的构造 磁体转子

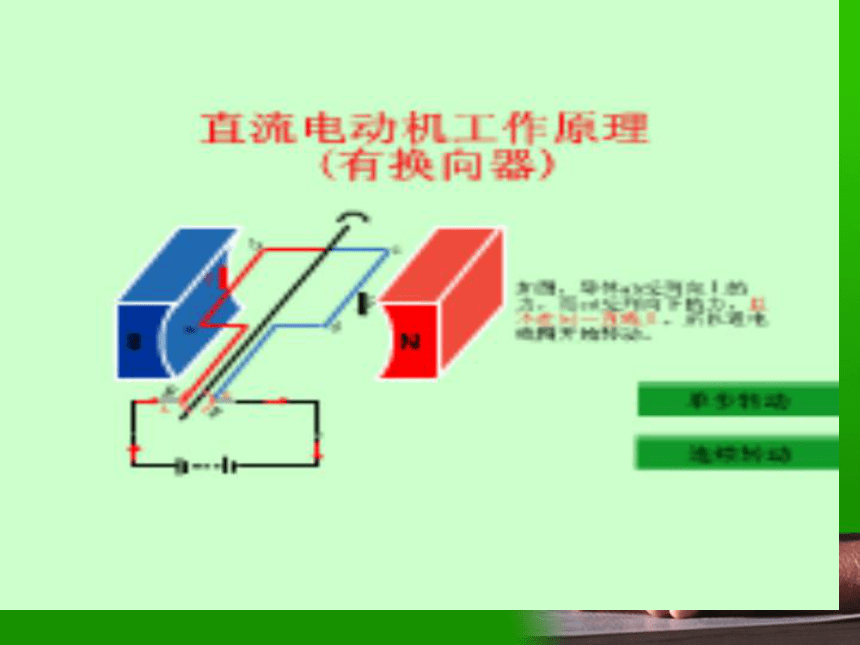

定子线圈换向器电刷 思考：转到什么位置时，电流方向发生改变？转一周电流改变几次？直流电动机工作原理(4)交流电动机P116阅读(5)电动机优点P116阅读 电动机的作用：将电能转变成机械能。请提问：对于直流电动机你还有哪些问题想研究的呢？ 你认为影响直流电动机转动的方向与什么有关？电动机转动的快慢又是由什么决定的呢？ 你能设计实验来研究一下吗？你用到哪些仪器，如何处理这些仪器？思考题：电动机转速和转向与什么因素有关？电动机故障原因：1、接触不好
2、摩擦太大
3、电流太小
4、卡壳
5、刚好在平衡位置 有时电动机安装好，并与电源接通后，电动机不会转动，可能原因有哪些呢？【小结】
1、电动机原理：通电线圈在磁场里受力而转动
2、直流电动机：利用直流电源供电的电动机叫直流电动机
3、直流电动机的组成：模型：由磁体、线圈、换向器和电刷组成。实际的电动机由转子和定子两个基本部分组成
4、换向器的结构和作用：
结构：由两个半环构成
作用：每当线圈转过平衡位置，自动改变线圈中电流的方向
5、线圈转动一周电流方向改变2次
6、能量转化：电动机工作时把电能转化为机械能
7．改变直流电动机转动方向的方法：改变通过线圈的电流的方向（对调电源两极）或者改变磁感线方向（对调磁铁的两极）。8．改变转速的方法：改变线圈中电流的大小。习题一、填空题
1.用直流电源供电的电动机叫做_________。
2.直流电动机的构造主要由___________、___________、___________、__________组成。其工作原理是____________________________________.
3.换向器在电动机中的作用是___________、___________。
直流电动机磁体线圈换向器电刷通电线圈在磁场里受力而转动每当线圈转过平衡位置，自动改变线圈中电流的方向
二、选择题1、直流电动机能持续转动，主要是因为（ ）
线圈的作用 ????B. 电流的作用
C. 磁场的作用 ????D. 换向器的作用
2.直流电动机工作时，线圈经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零
B.线圈受力平衡，速度不为零
C.线圈受力不平衡，速度为零
D.线圈受力不平衡，速度不为零DB 3.下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢B4.关于直流电动机中电流的说法正确的是( )
A. 线圈中的电流是直流电
B. 线圈中的电流是交流电，而外部的是直流电
C. 线圈中的电流是直流电，而外部的是交流电
D.以上说法均错误
B5.要改变直流电动机转向，可以采用( )
A.改变电流方向，其他不变
B.改变磁场方向，其他不变
C.增大电流强度
D.同时改变电流方向和磁场方向
A6.在安装直流电动机的模型时，要使线圈的转速加快，可采取 （ ） A.将电源两极对调 ? ???B.将两磁极对调 ????
C.增大电流强度 ?? ??D.以上措施都无效C
8.直流电动机中的线圈每转动一周，线圈中的电流方向 （ ）A.改变一次 ????B.改变两次 ????
C.改变三次 ????D.不改变方向

9.当直流电动机中线圈的平面转到与磁感线垂直位置时 （ ） A.受到的磁力最大 ??? ?B.不受磁力作用 ????
C.线圈中的电流方向改变 ? ???D.以上情况都可能BC
