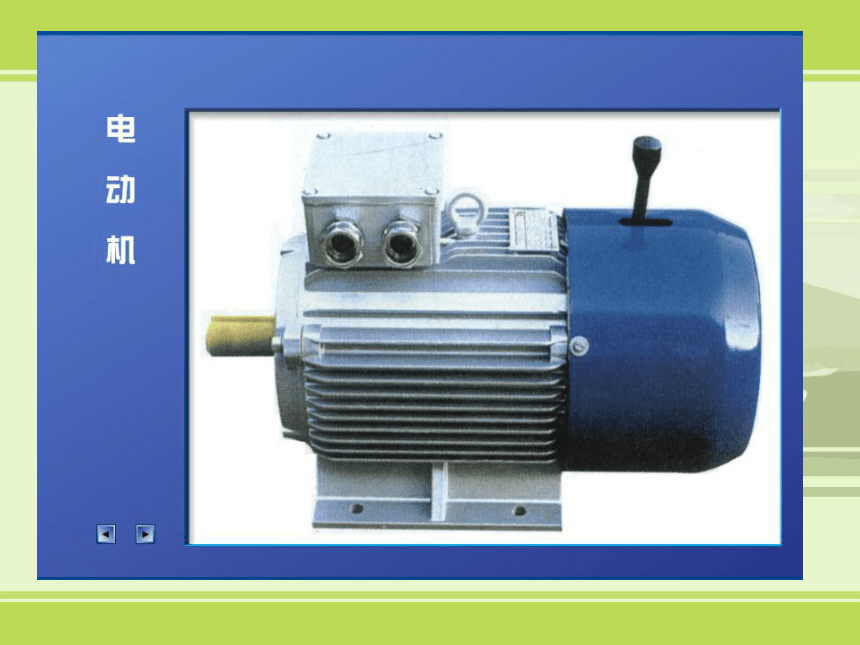

电动机[下学期]

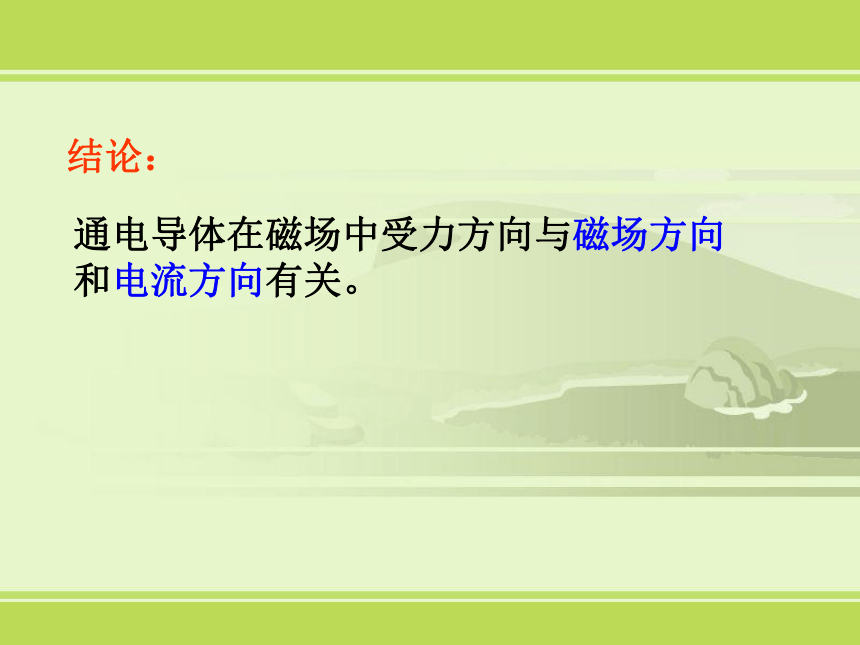

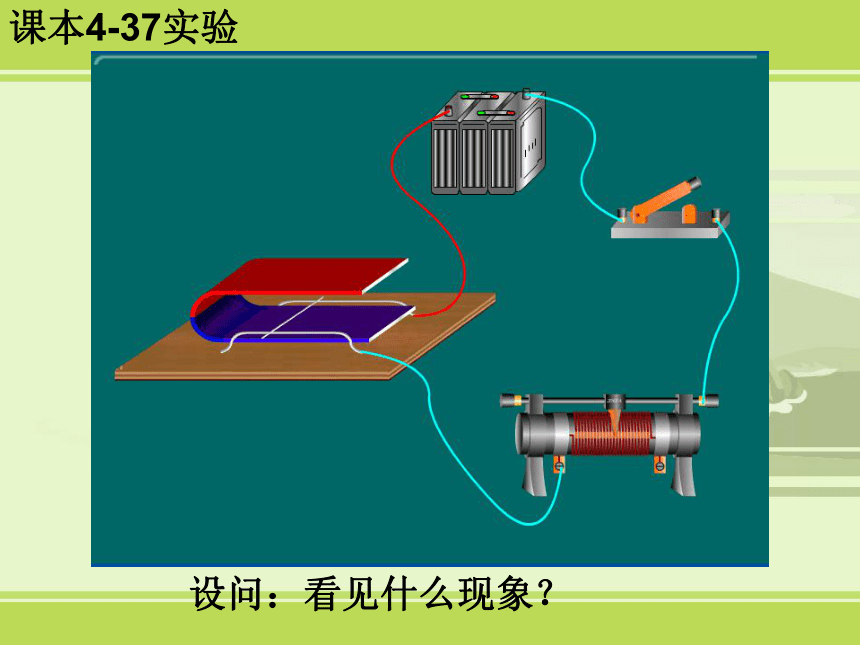

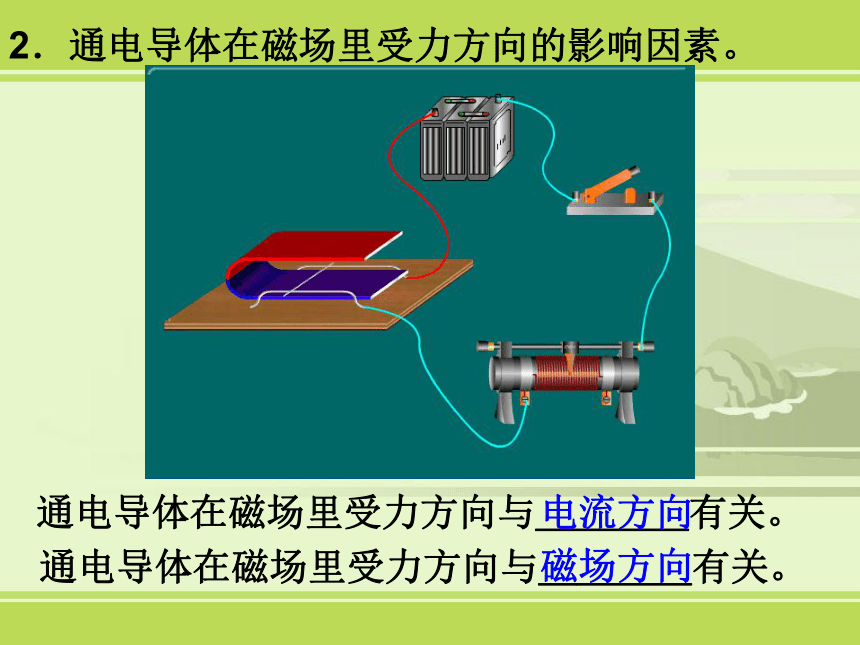

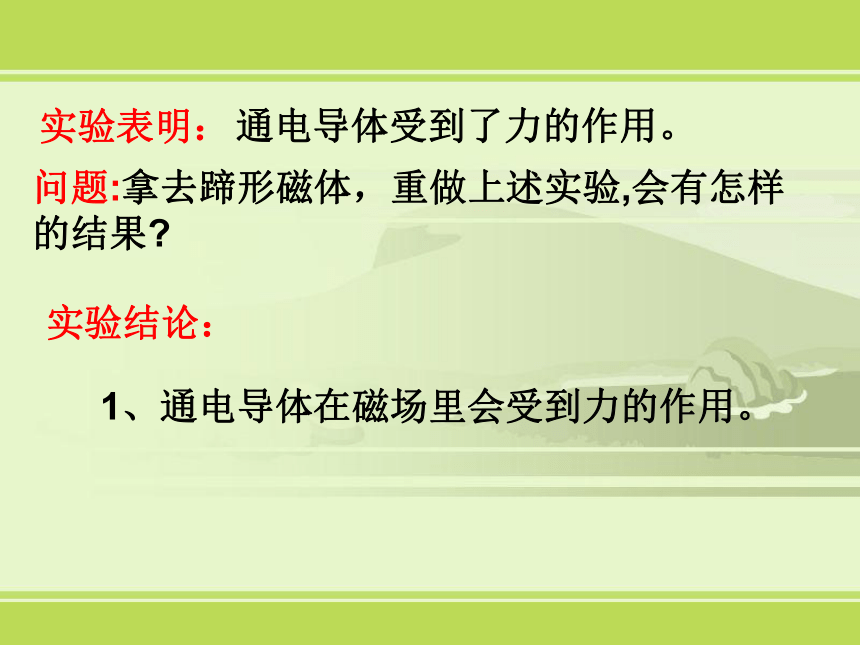

课件12张PPT。第4节? 电动机 第四章? 课本4-37实验 设问：看见什么现象？ 实验表明：问题:拿去蹄形磁体，重做上述实验,会有怎样的结果? 实验结论：通电导体受到了力的作用。1、通电导体在磁场里会受到力的作用。2．通电导体在磁场里受力方向的影响因素。 通电导体在磁场里受力方向与＿＿＿＿有关。 通电导体在磁场里受力方向与＿＿＿＿有关。 电流方向磁场方向结论：通电导体在磁场中受力方向与磁场方向和电流方向有关。 3．磁场对通电线圈的作用。 通电线圈在磁场中为什么在（a）位置会发生转动？转到什么位置会停下来，为什么？在（b）位置为什么不发生转动？ 4．通电线圈在磁场中转动，电能转化为机械能。 1．通电导体在磁场里会受到力的作用。
2．通电导体在磁场里受力的方向，跟电流方向和磁感线方向有关。
3．通电线圈在磁场中受力转动，在平衡位置时静止。
4．通电导体在磁场中运动消耗了电能，得到了机械能。课堂小结1、如图所示，把一根直导线AB放在蹄形磁铁的磁场中，接通电源后，让电流通过导体AB，下列说法正确的是（ ）
A. AB仍静止 B. AB在水平方向运动起来
C. AB沿磁场方向运动 D. AB沿电流方向运动 2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变 3、将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其原因可能是（ ）
线圈中的电流太大
B. 线圈平面与磁场方向平行
C. 线圈方向与磁场方向垂直
D. 线圈平面与磁感线夹角小作业：
作业本
一课三习
