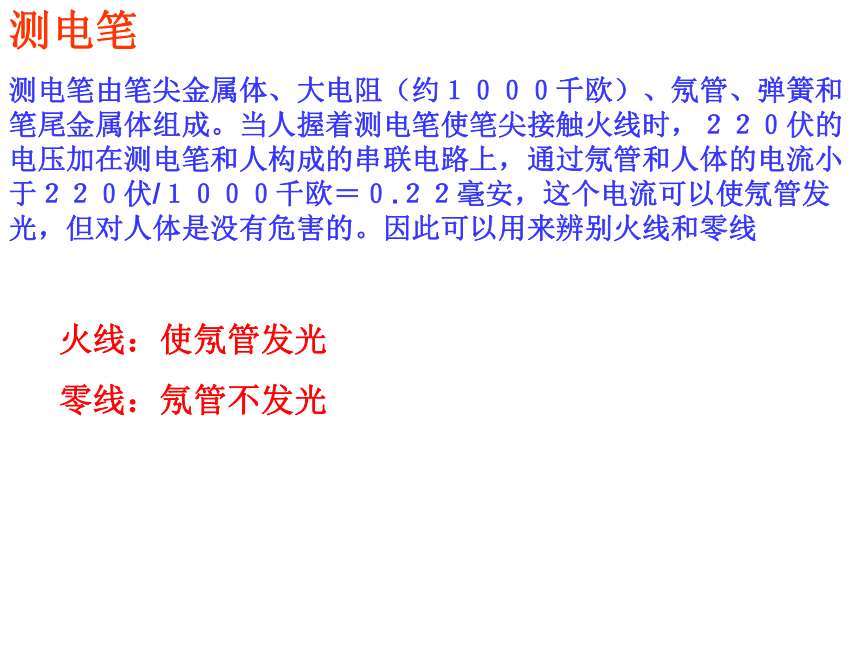

课件19张PPT。第6节 家庭用电乐成一中  陈三琴测电笔
测电笔由笔尖金属体、大电阻(约1000千欧)、氖管、弹簧和笔尾金属体组成。当人握着测电笔使笔尖接触火线时,220伏的电压加在测电笔和人构成的串联电路上,通过氖管和人体的电流小于220伏/1000千欧=0.22毫安,这个电流可以使氖管发光,但对人体是没有危害的。因此可以用来辨别火线和零线
火线:使氖管发光

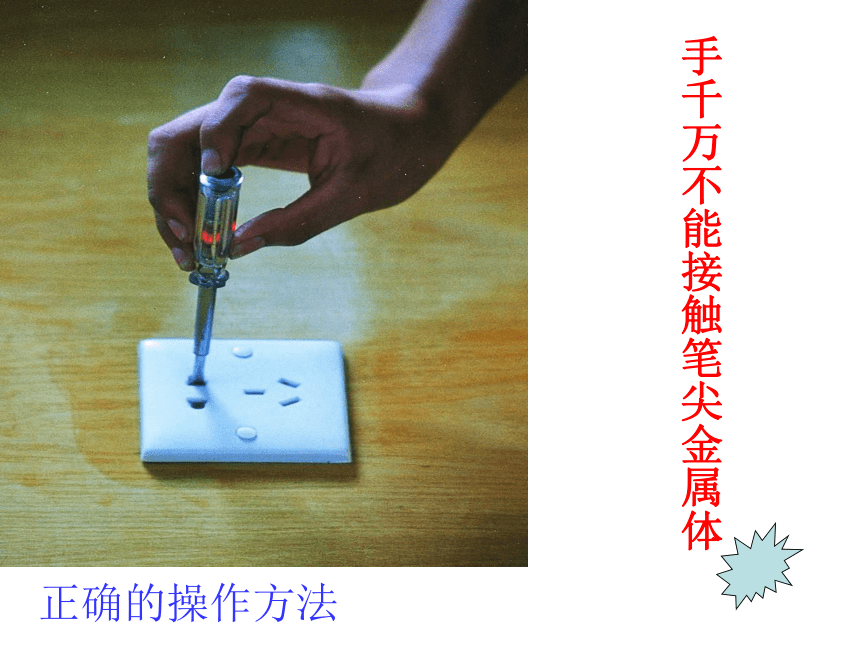

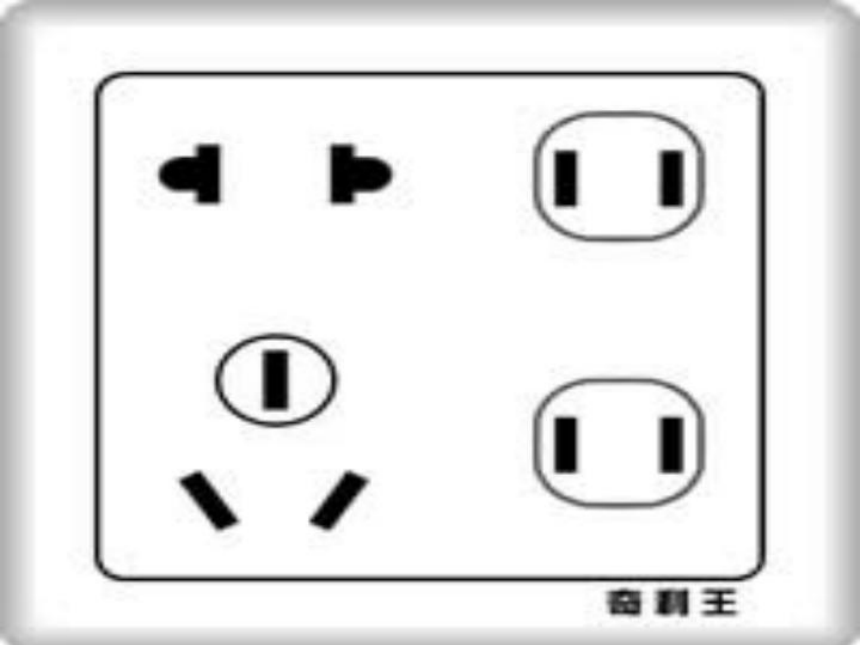

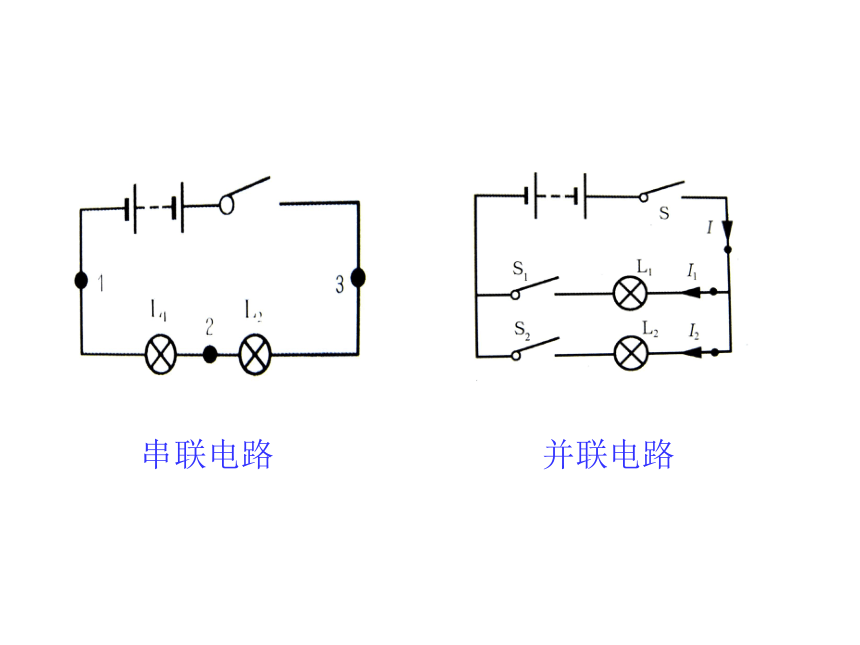

零线:氖管不发光手千万不能接触笔尖金属体正确的操作方法  串联电路        并联电路两孔插座和三孔插座的小知识:
插座一般有两孔式和三孔式之分。两孔式插座一孔是火线孔,另一孔是零线孔。使用时只要把两脚插头插入插孔,用电器就可以工作了。三孔式插座除了火线孔和零线孔外还有一个接地孔。与接地孔相应的那个插头脚接用电器的金属外壳。一旦用电器火线的绝缘层被破坏,火线与用电器的金属壳接触,金属壳上就有220伏的电压。如果这个用电器没有接地线,当人触及此用电器时,电流就会通过人体进入大地。如果这个用电器有接地线,电流就会直接经接地线通入大地。接金属外壳接地线3月底 (单位: 千瓦时)4月底4月份的用电量:小组讨论:1、保险丝的作用是什么?
2、做成保险丝的材料的特性:电阻小,熔点是较高还是较低?
3、比较桌上的保险丝有何不同?
4、选用保险丝应使保险丝的额定电流(等于或稍大于、过大于、过小小)电路中正常工作时的电流?
5、熔断器应安装在火线上还是零线上?当电路中电流过大时,保险丝会自动熔断,保护电路较低粗细不同,额定电流不同等于或稍大于火线小刚家里的用电器的额定电流如下:
电灯泡(10只) 0.2A
长虹彩电 0.7A
海儿冰箱 0.6A
方太油烟机 0.8A
联想电脑 0.6A
电饭锅 5A
洗衣机 1.2A观看断路器的工作原理图,你能否向全班同学介绍其工作原理节约用电你有什么好的建议?家庭小作业:
从刚才谈话中,我们已经认识到要节约用电,节约用电要从每个人做起。调查自己家庭中的用电情况
解决实际问题2、小刚正在家中潜心学习,忽然家中电灯熄灭了。郑杰同学想用学到的物理知识把灯修好。他拿出测电笔,用笔尖分别接触了与电灯连接的两条导线,发现测电笔都发光。郑杰家的电路可能发生出现了___________,在排除故障前应该拉下__________,切断电源。1、如果用铜丝、铁丝来代替保险丝,有什么不好?谢谢指导!
