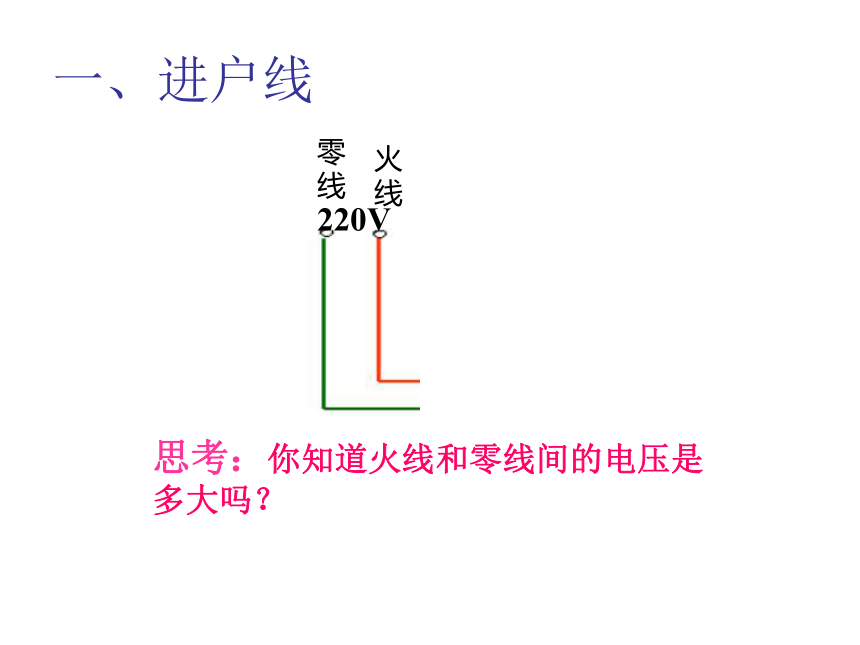

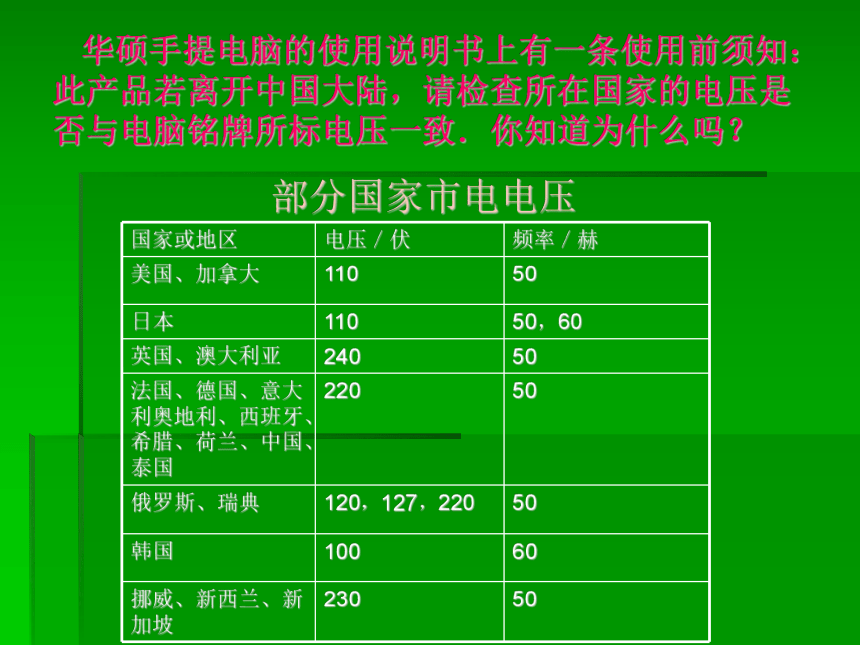

课件17张PPT。八年级下科学第四章 第六节《家庭用电》南塘中学　何荣宇一、进户线火线零线思考：你知道火线和零线间的电压是多大吗？220V　华硕手提电脑的使用说明书上有一条使用前须知：此产品若离开中国大陆，请检查所在国家的电压是否与电脑铭牌所标电压一致．你知道为什么吗？部分国家市电电压?

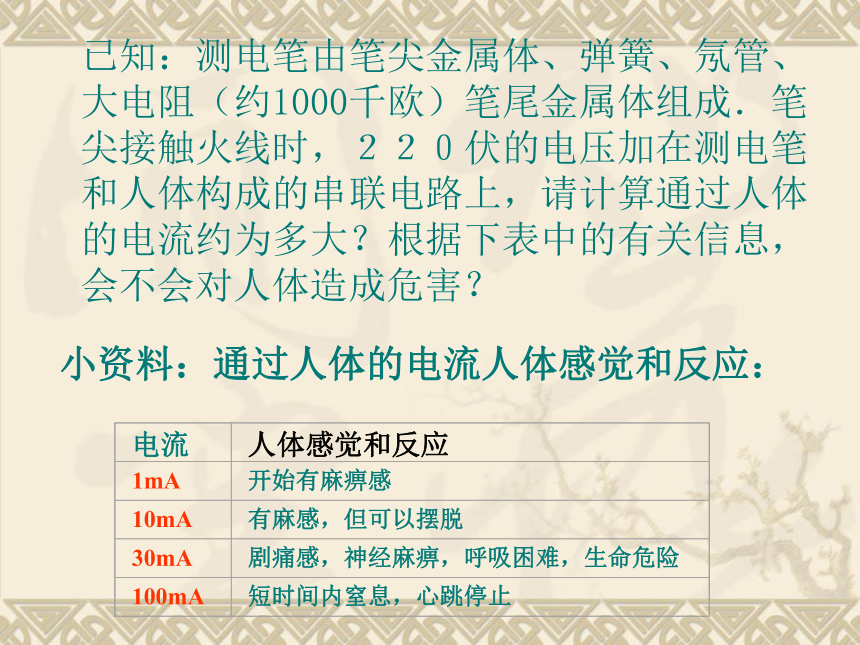

小资料：通过人体的电流人体感觉和反应：已知：测电笔由笔尖金属体、弹簧、氖管、大电阻（约1000千欧）笔尾金属体组成．笔尖接触火线时，２２０伏的电压加在测电笔和人体构成的串联电路上，请计算通过人体的电流约为多大？根据下表中的有关信息，会不会对人体造成危害？

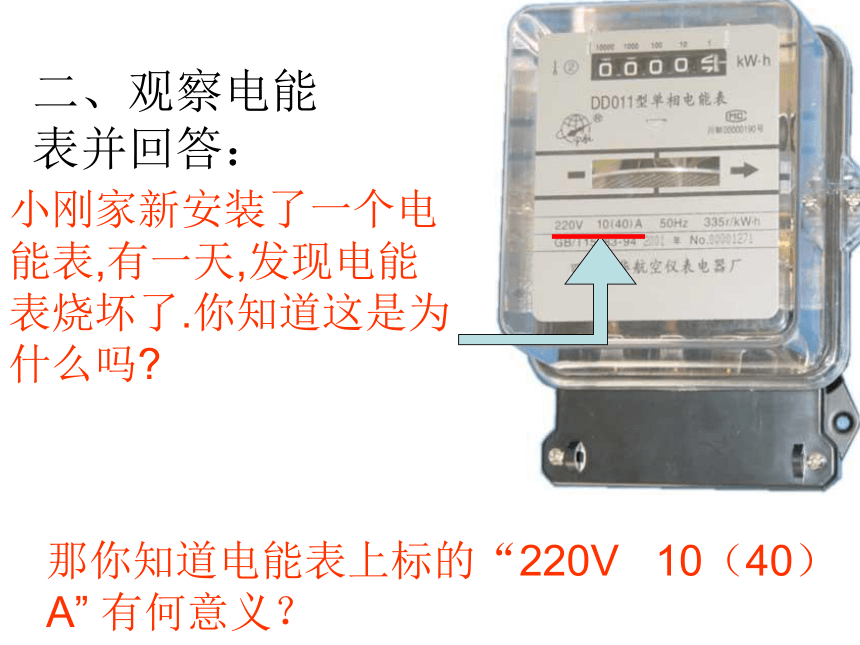

二、观察电能表并回答：

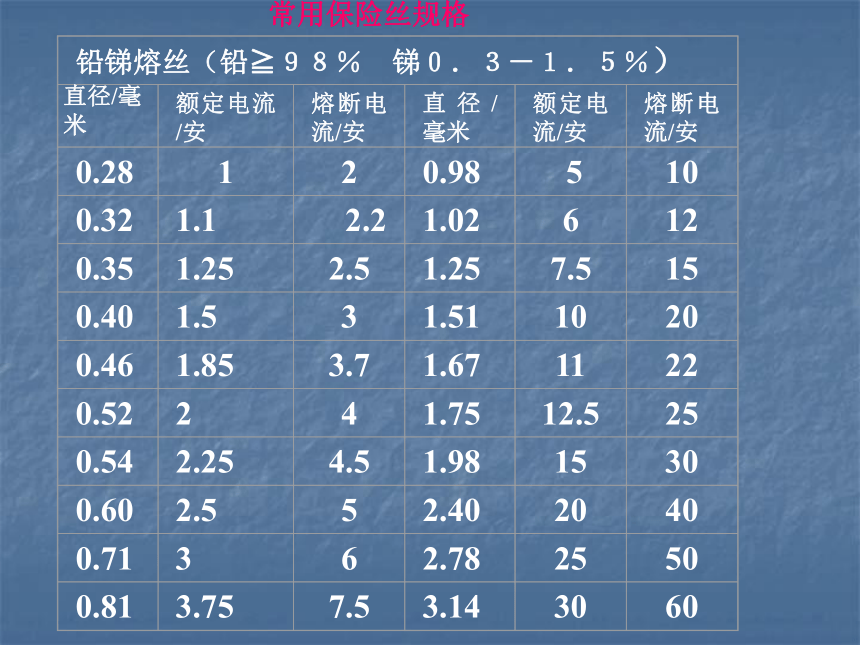

那你知道电能表上标的“220V 10（40）A” 有何意义？小刚家新安装了一个电能表,有一天,发现电能表烧坏了.你知道这是为什么吗? 2005年6月16日凌晨2时40分左右，北京海淀区学院路20号院内的“蓝极速网络”网吧由于电流过大发生火灾，造成24人死亡，13人受伤。据调查,网吧已安装了熔断器,请你提出一种猜想,可能由于什么原因还是引发了火灾? 常用保险丝规格
?
直径/毫米思考?１、熔断器中的保险丝的材料有什么特点？
　
２、如何正确选择合适的保险丝？如果选用的保险丝额定电流值太大或太小会怎样？
　
３、能否用铜丝或铁丝代替保险丝？为什么？
　（熔点较低的合金制成）（使保险丝的电流等于或稍大于电路中正常工作时的电流。太大起不了保险作用，太小时，电流很小，就熔断电路不能正常使用）（不能，因为在电流过大时铜丝或铁丝一般不会熔断，易发生事故。）三、断路器：思考:断路器应该接在火线上还是零线上?活动：断路器的结构原理是什么？
四、插座插头思考：同是漏电，为什么会有不同的结果？甲乙“左零右火 上接地”用电器金属外壳练习:1、这是小明同学设计的家庭电路，
请你说出其缺少什么元件？你认为它应该
接在哪里？2、请你仔细读图，指出图中的错误，并改正。谢谢大家！
