家庭用电[下学期]

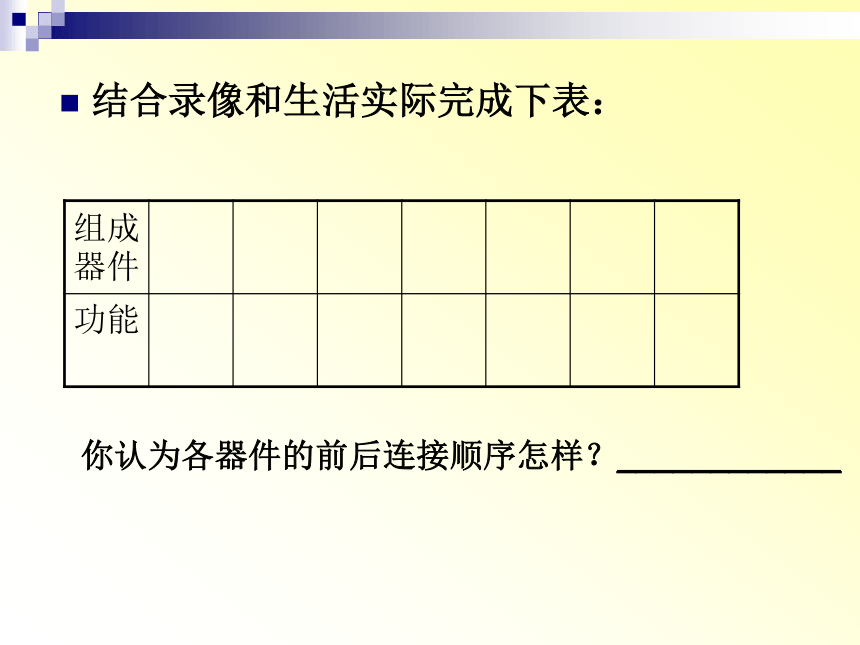

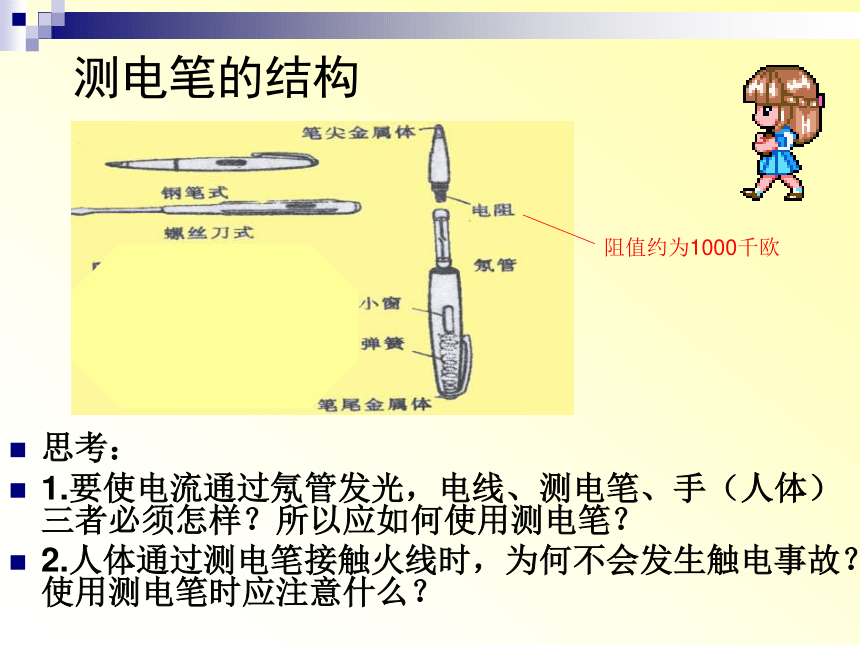

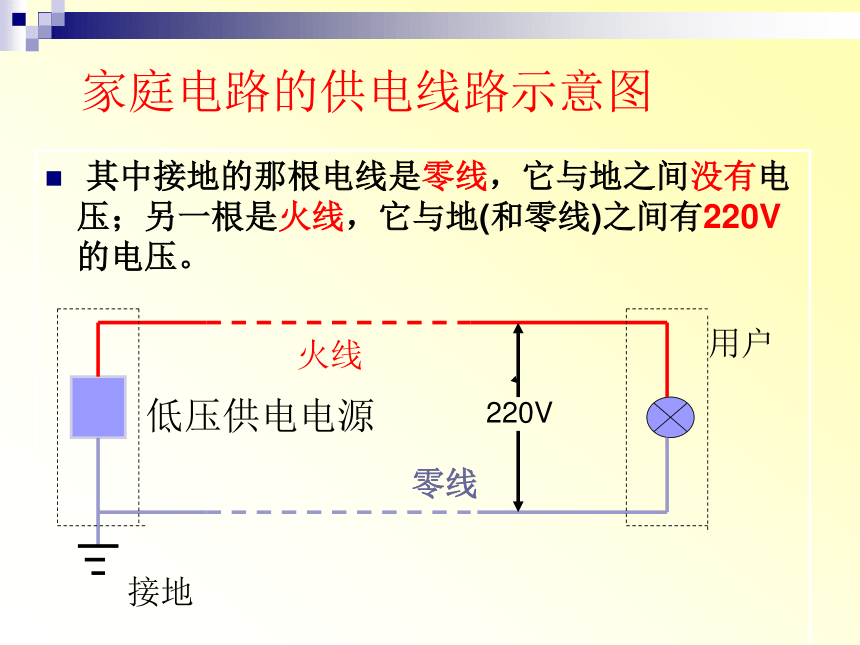

课件17张PPT。家庭用电结合录像和生活实际完成下表：你认为各器件的前后连接顺序怎样？____________家庭电路的供电线路示意图 其中接地的那根电线是零线，它与地之间没有电压；另一根是火线，它与地(和零线)之间有220V的电压。接地火线零线低压供电电源用户220V测电笔的结构思考：
1.要使电流通过氖管发光，电线、测电笔、手（人体）三者必须怎样？所以应如何使用测电笔？
2.人体通过测电笔接触火线时，为何不会发生触电事故？使用测电笔时应注意什么？阻值约为1000千欧讨论：

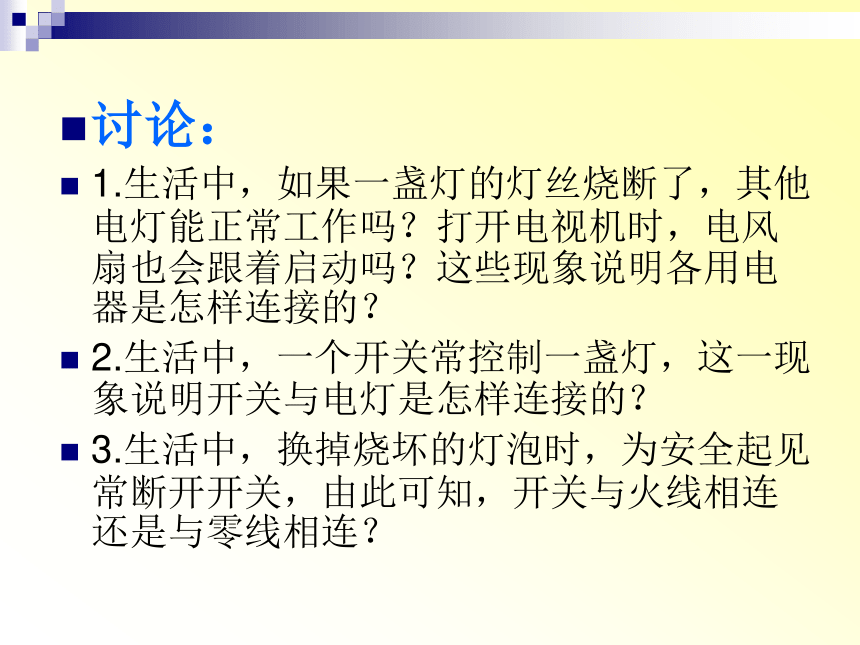

1.生活中，如果一盏灯的灯丝烧断了，其他电灯能正常工作吗？打开电视机时，电风扇也会跟着启动吗？这些现象说明各用电器是怎样连接的？
2.生活中，一个开关常控制一盏灯，这一现象说明开关与电灯是怎样连接的？
3.生活中，换掉烧坏的灯泡时，为安全起见常断开开关，由此可知，开关与火线相连还是与零线相连？

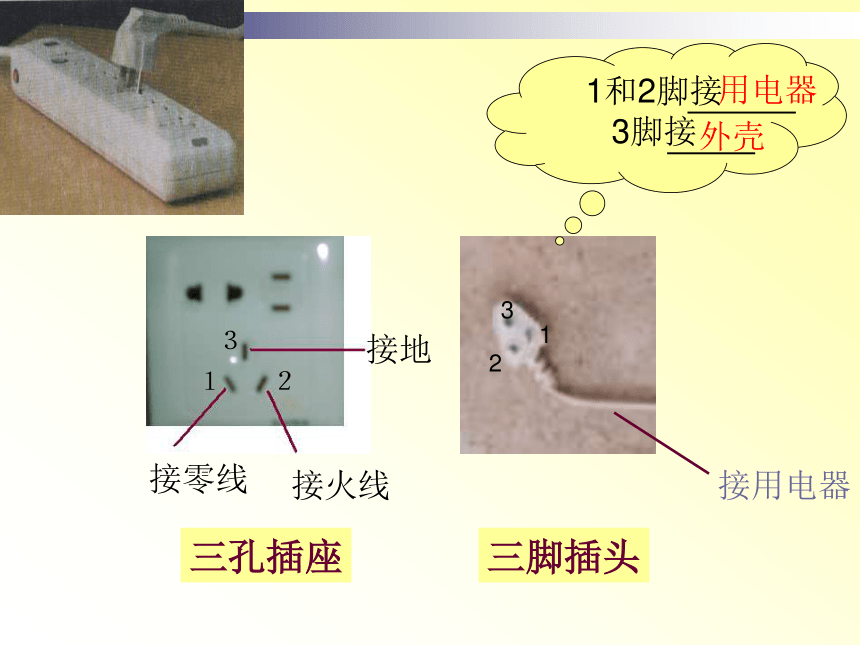

接火线接零线接地１２３123三孔插座三脚插头1和2脚接
3脚接用电器外壳接用电器思考：生活中，人们为了使用方便常将与接地孔对应的那个插头脚弯折，使三脚插头变成双脚插头，这样做有何不妥？
观察电能表
并回答：
表上标的“220V
10（40）A”
有何意义？闸刀开关熔断器敞开插入式熔断器封闭管式熔断器再讨论：
1.由实验可知制成保险丝的金属合金熔点高还是低？用铜丝或铁丝代替保险丝可行吗？
2.保险丝也有各种不同的规格，有各自的额定电流，电路电流超过它的额定电流，保险丝就会熔断。如果选用的保险丝额定电流值太大（远大于电路中正常工作的电流）或太小会怎样？因此，我们选用的保险丝额定电流与电路中正常工作时的电流有何关系？
3.什么情况下，家庭电路中电流会过大，导致保险丝熔断？读图：
课本p125图4-54，你能否向同桌介绍断路器的工作原理。断路器相当于电路中的什么器件？
断路器进户线火线零线电能表总开关熔断器接地插座插座灯座开关练习： 1、家庭电路的主要部分有：　　 、 　　 、 　　 、
　 、 　、　　　　、　　　　、 　等。
2、家庭电路进户的两条输电线中，有一条是 ，另一条叫 ，用 　　可以辨别，两线之间的电压是__ 伏。
使用测电笔时，要让测电笔的 　　　 接触被测的导线，人的手指要按住 　　　如果氖管发光，表明这根导线是 ，如果氖管不发光，这根导线是 　 。
3、家庭电路中控制电灯的开关跟电灯 联，而家用电器及插座应 　 联。
4、通常的插座两个孔，一个孔接　　　另一个孔接　　　有的插座有三个孔，第三个孔是接　　。
电能表闸刀开关熔断器用电器插痤开关零线火线笔尖金属体笔尾金属体火线零线串联并联火线零线地测电笔进户线220导线5、下列说法正确的是 （ ）
A电灯的开关应该接在火线和灯泡之间
B电灯的开关应该接在火线和零线之间
C电灯的开关应该接在零线和灯泡之间
D电灯的开关怎样接都可以，只要能控制电灯就要以
A6、保险丝在电路中所起的作用是 （ ）
A减小电路中的电流，避免产生危险
B能使电路中的电压降低，避免产生危险
C在电流过大，超过规定值时能自动切断电路
D火零地完成电路图
