电的安全使用[下学期]

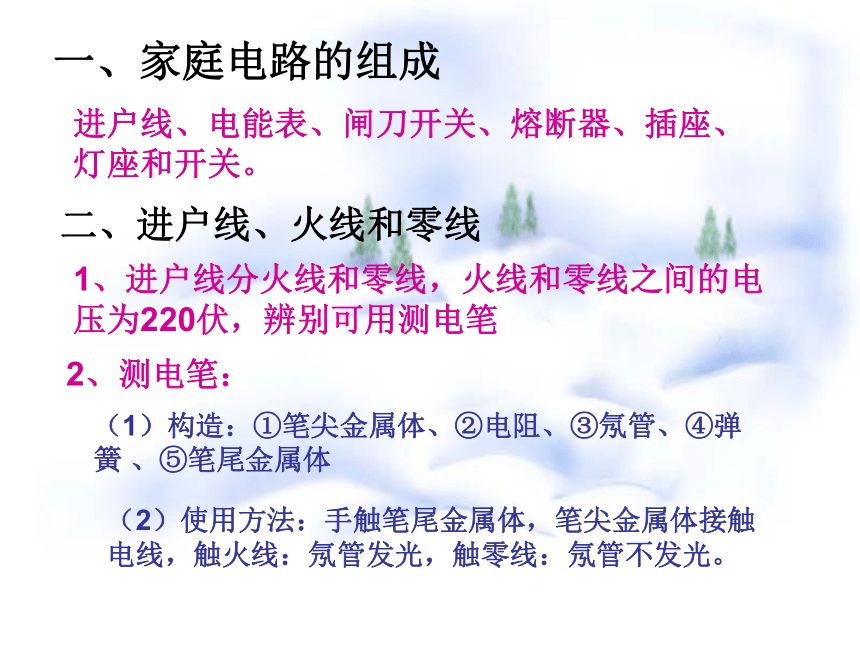

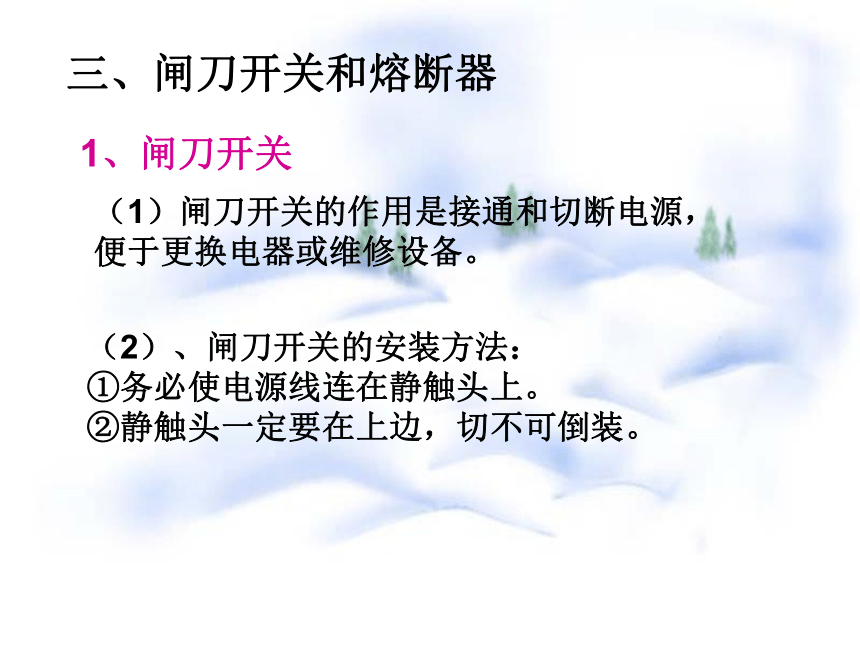

课件21张PPT。一、家庭电路的组成进户线、电能表、闸刀开关、熔断器、插座、灯座和开关。二、进户线、火线和零线1、进户线分火线和零线，火线和零线之间的电压为220伏，辨别可用测电笔2、测电笔：（1）构造：①笔尖金属体、②电阻、③氖管、④弹簧 、⑤笔尾金属体（2）使用方法：手触笔尾金属体，笔尖金属体接触电线，触火线：氖管发光，触零线：氖管不发光。三、闸刀开关和熔断器1、闸刀开关（1）闸刀开关的作用是接通和切断电源，便于更换电器或维修设备。（2）、闸刀开关的安装方法：
①务必使电源线连在静触头上。

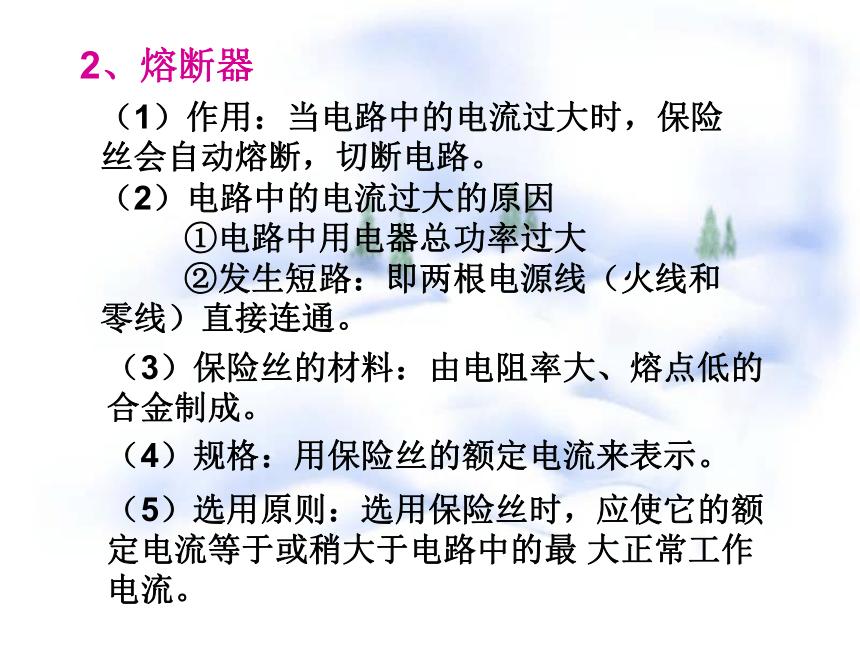

②静触头一定要在上边，切不可倒装。2、熔断器（1）作用：当电路中的电流过大时，保险丝会自动熔断，切断电路。（2）电路中的电流过大的原因
①电路中用电器总功率过大
②发生短路：即两根电源线（火线和零线）直接连通。

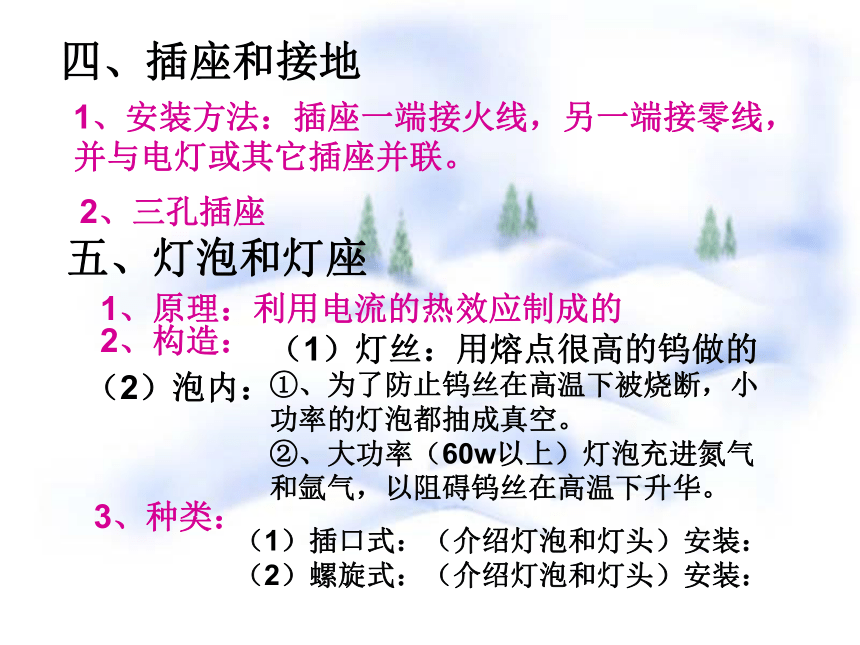

（3）保险丝的材料：由电阻率大、熔点低的合金制成。（4）规格：用保险丝的额定电流来表示。（5）选用原则：选用保险丝时，应使它的额定电流等于或稍大于电路中的最 大正常工作电流。四、插座和接地1、安装方法：插座一端接火线，另一端接零线，并与电灯或其它插座并联。2、三孔插座五、灯泡和灯座1、原理：利用电流的热效应制成的2、构造：（1）灯丝：用熔点很高的钨做的（2）泡内：①、为了防止钨丝在高温下被烧断，小功率的灯泡都抽成真空。

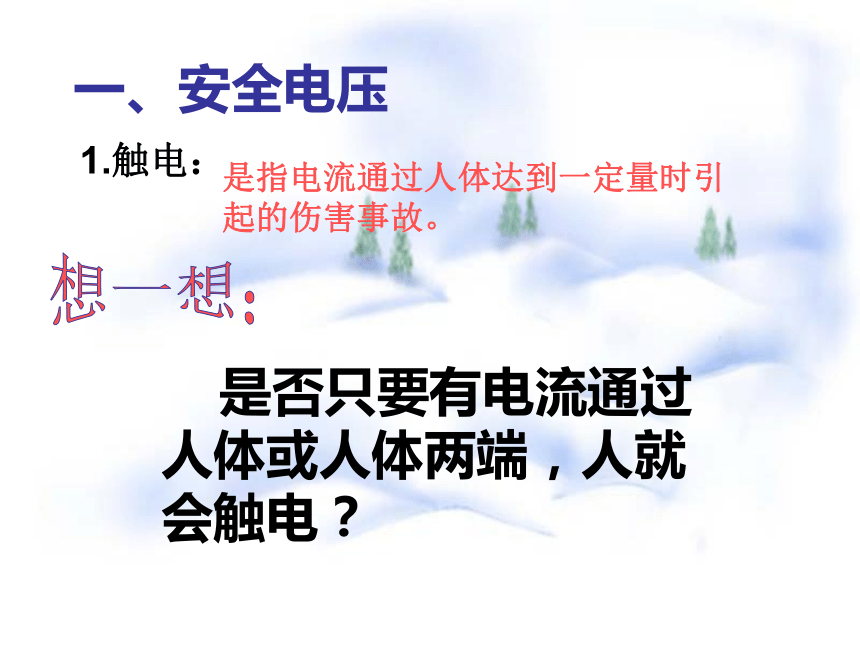

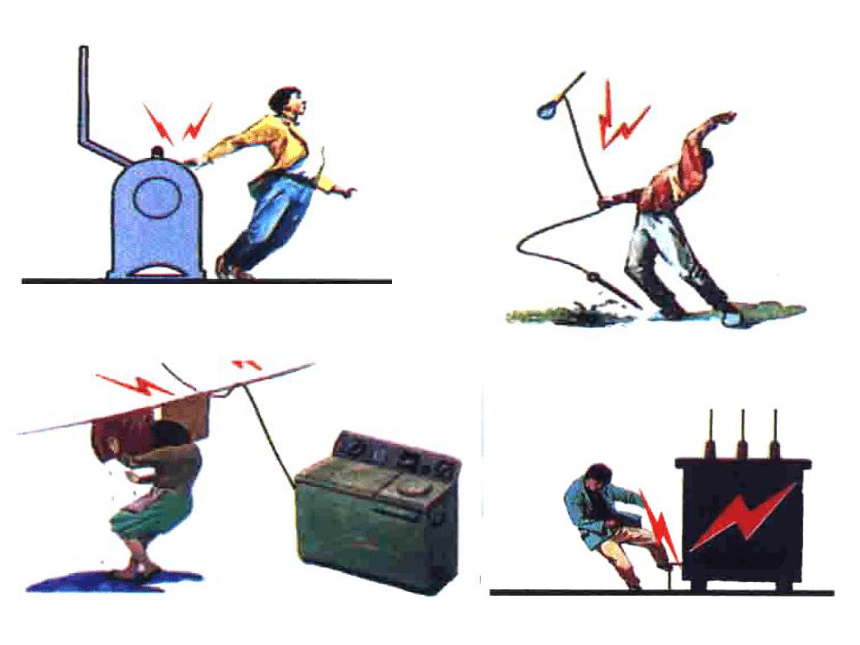

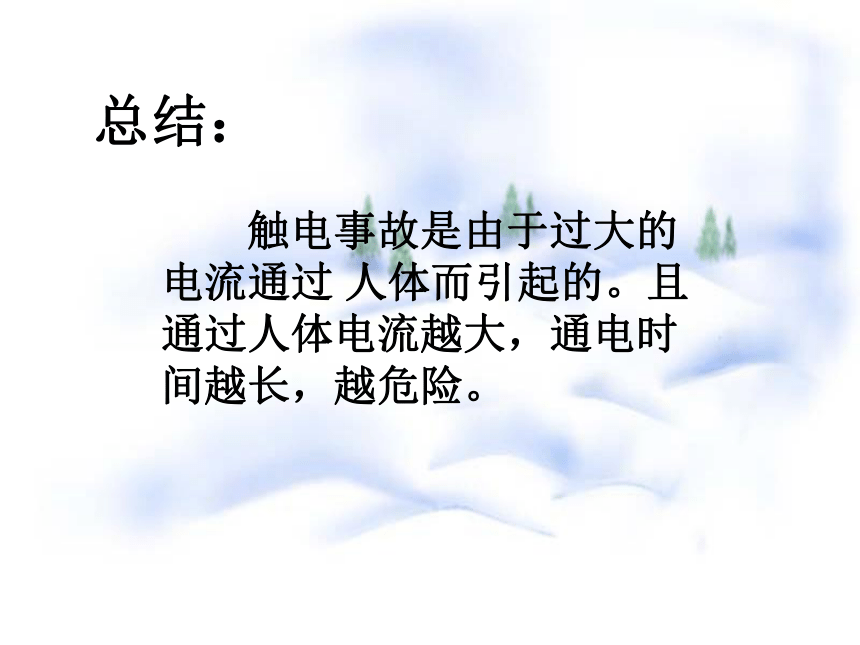

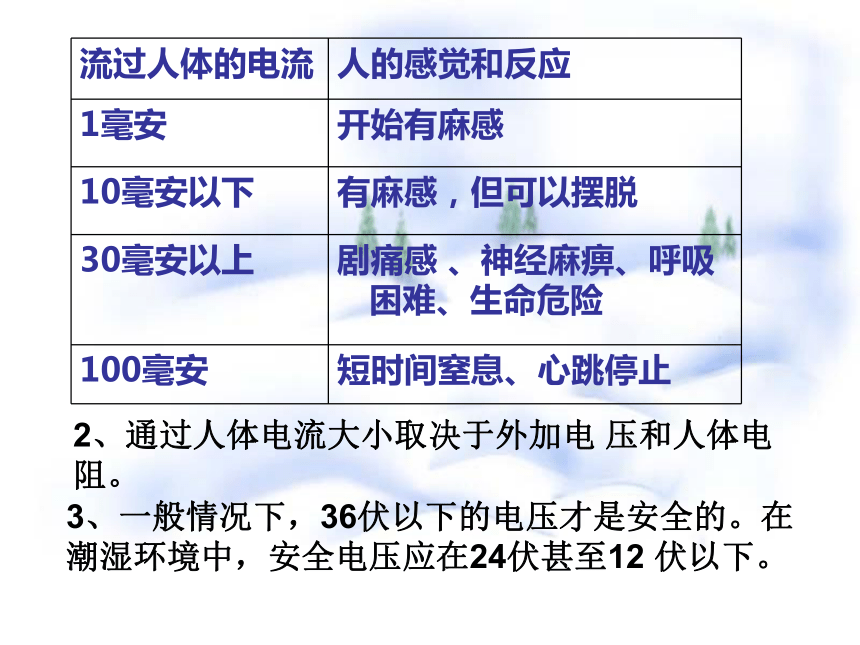

②、大功率（60w以上）灯泡充进氮气和氩气，以阻碍钨丝在高温下升华。3、种类：（1）插口式：（介绍灯泡和灯头）安装：（2）螺旋式：（介绍灯泡和灯头）安装：电的安全使用第七节1.触电：一、安全电压是指电流通过人体达到一定量时引起的伤害事故。想一想： 是否只要有电流通过人体或人体两端，人就会触电？2、通过人体电流大小取决于外加电 压和人体电阻。3、一般情况下，36伏以下的电压才是安全的。在潮湿环境中，安全电压应在24伏甚至12 伏以下。 触电事故是由于过大的电流通过 人体而引起的。且通过人体电流越大，通电时间越长，越危险。总结：二、触电的几种形式1、家庭电路触电：人直接或间接与火线接触而造成低压触电的两种形式：
（1）单线触电
（2）双线触电2、高压触电：（1）高压电弧触电
（2）跨步电压触电当然，在雷雨天，强大的电流也会------所以象“室外天线”等一定要装设避雷装置，确保安全。注意防雷触电原因（水、潮湿、破损）潮湿线破损火线露出水为什么不能用湿手触摸开关对人体而言，皮肤越干燥，电阻越大，潮湿的皮肤电阻小，如果触电时是潮湿的皮肤，通过的电流就会大一些，很危险的。
另外，如果湿手接触时，水易流入电器中，使人体和电源相连，造成危险。
千万不能湿手触摸开关。解释：触电急救明确：人一定要救但必须保证自身的安全。这三种方法行吗？三、人工呼吸一、切断电源二、用干燥的木棒拨开这样可不好我来救你了！啊！三、安全用电
1、安全用电原则：
不接触低压带电体，
不靠近高压带电体
2、特别警惕：
本来不应该带电的物体带了电，
本来应该绝缘的物体导了电。
3、触电时的正确措施：切断电源1、通过 人体的电流 超过 一定值时，就要威胁
人的生命，这个数值 是（ ）
A、1毫安 B、10毫安 C、30毫安 D、100毫安2、当发现 有人触电或电器 设备着火时，正确的
做法是 （ ）
A、立即 将触电人拉 开
B、立即泼水灭火
C、立即用身边 的小刀将电线割断
D、立即拉断电源开关或用绝缘物将电线 挑开练习3、一个 电工 站在一张干燥的木凳上检修照明电路，下述情况 中不会造成触电事故的是（ ）
A、一手握 火线，一手握 零线
B、一手接 火线，一手悬在空中
C、一手接 火线，一手悬在墙上
D、一手接 火线，身体 与站在地上的人相接触4、高压线落下后，千万不能走近，原因 是（ ）
A、电线会把人吸过去 B、电线会把人弹出去
C、会造成 跨步电压触电 D、电线附近温度太高 BC5、停在高压输电线上的小鸟不会触电，这是
因为（ ）
A、鸟的脚是绝缘体 B、鸟的脚电阻太小
C、鸟有适应 电流通过的本领
D、鸟两脚之间跨步电压很小，通过 身体的电流很小6、安全用电原则：不接触 ，
不靠近 。一般情况下，______的电压 才是安全 的。不接触低压带电体 不靠近高压带电体 低于36伏 D2、下列关于人体触电的说法正确的是（ ）
A．只要有电流通过人体就会发生触电事故
B．只有高压电才会发生触电事故，低压电路不会触电
C．发现有人触电，应迅速把他拉开，使他脱离电源
D．高压电不但接触会触电，就是靠近它也 会发生触电事故 3、发现触电情况时，下面哪种措施比较有（ ）
A．用湿木棍打开电线
B．迅速拉下开关，切断电源.
C．用手直接把触电者拉离电源.
D．找医务人员处理.B D 4、为了用电安全，下列注意点中不正确的是( )
A.不准用剪刀或绝缘柄破损的钳子剪带电的导线。
B.不准在电线上晾衣服
C.发现有人触电时，应立即用手将他拉离电源。
D.发现输电线的断头落在地上，不要走近，更不准去拾。C
