第四节 电动机[下学期]

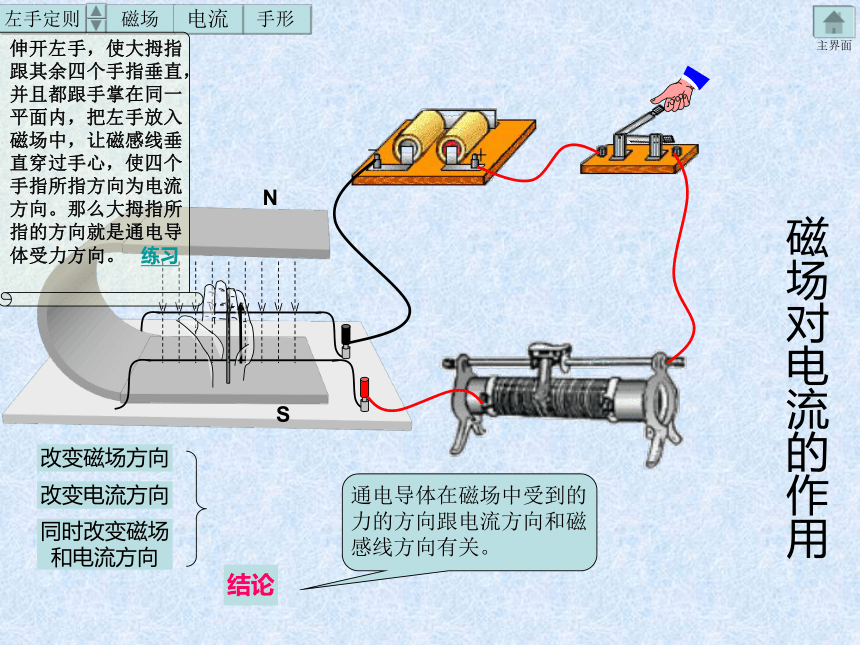

课件14张PPT。第五节　电动机磁场对电流的作用磁场对通电线圈的作用直流电动机工作原理自制电动机练习题NS通电导体在磁场中受到的力的方向跟电流方向和磁感线方向有关。改变磁场方向改变电流方向同时改变磁场

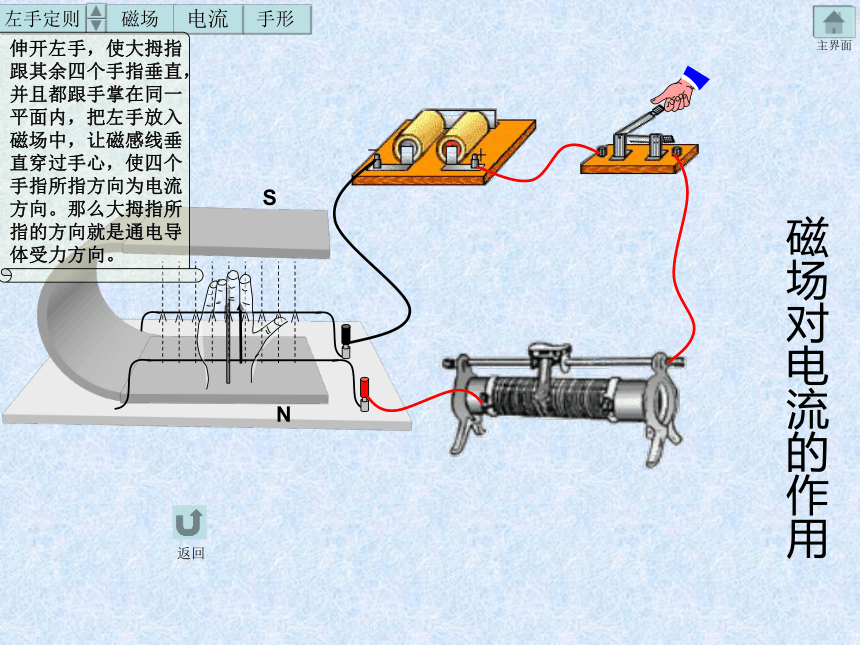

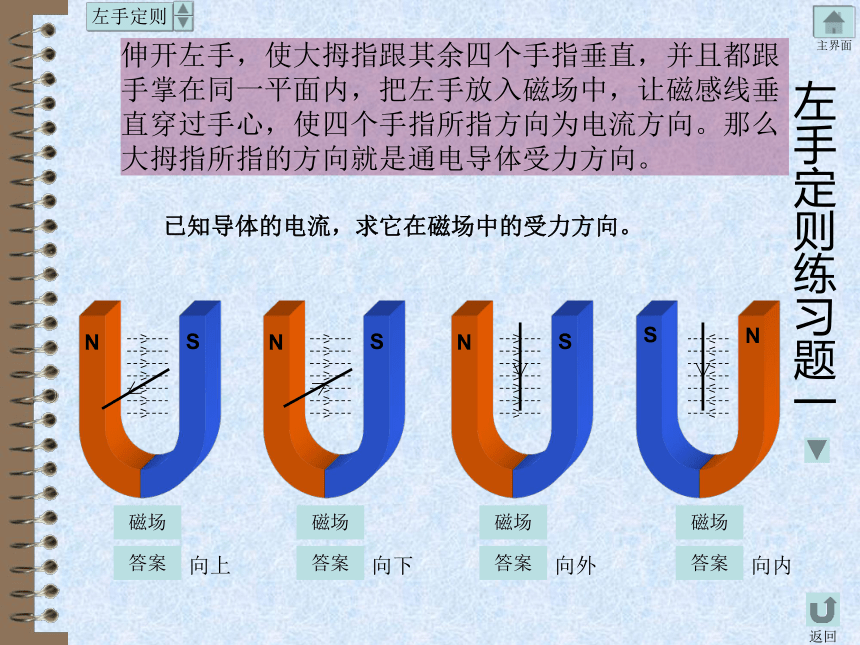

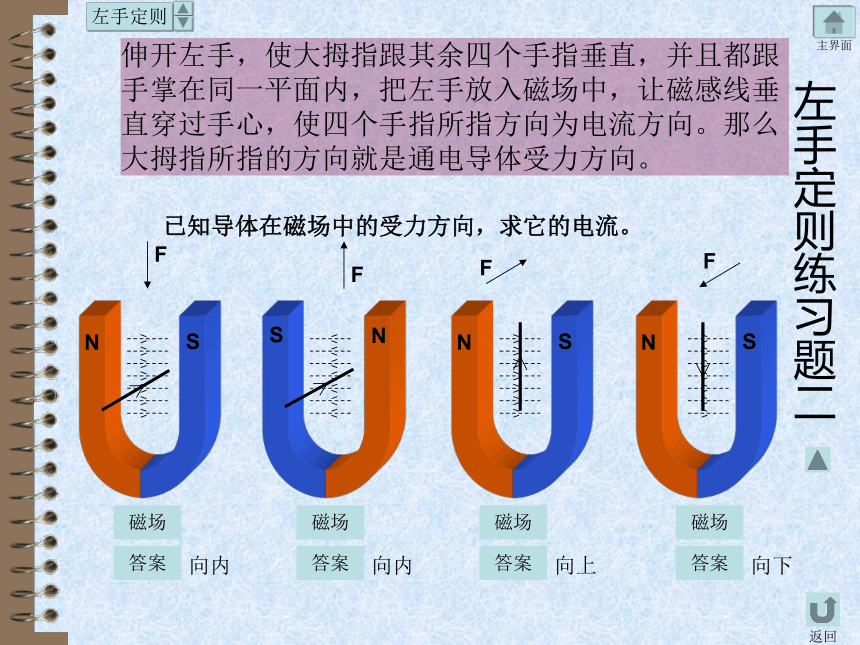

和电流方向结论左手定则磁场手形磁场对电流的作用电流伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。 练习SN磁场手形磁场对电流的作用电流左手定则伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。返回NS磁场手形磁场对电流的作用电流左手定则伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。返回SN磁场手形磁场对电流的作用电流左手定则伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。返回左手定则练习题一已知导体的电流，求它在磁场中的受力方向。磁场磁场磁场磁场答案答案答案答案向上向下向外向内左手定则伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。返回左手定则练习题二已知导体在磁场中的受力方向，求它的电流。磁场磁场磁场磁场答案答案答案答案向内向内向上向下FFFF左手定则伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。返回abcdabcd磁场对通电线圈的作用＋－＋－线圈受力线圈受力左手定则伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。直流电动机工作原理换向器直流电动机工作原理＋－换向器返回通电自制直流电动机线圈绕向练习题1、电动机是根据＿＿＿＿＿＿＿＿＿的原理制成的。电动机工作时把＿＿能转化成＿＿＿能。
2、通电导体在磁场中受到力的方向跟＿＿＿＿方向和＿＿＿＿的方向有关。如果这两者同时反向，则受力方向将＿＿＿。（填“改变”、“不变”或“不一定”）
3、直流电动机中的换向器起了什么作用？
4、要使直流电动机转速加快，可采取什么措施？
通电线圈在磁场里转动电机械电流磁感线不变改变线圈中的电流方向。可以增加电流强度或增加磁场强度。答案第五节　电动机欢迎!天荒坪中学—邱华再见!qiuhua@zjedu.orgEmail me
