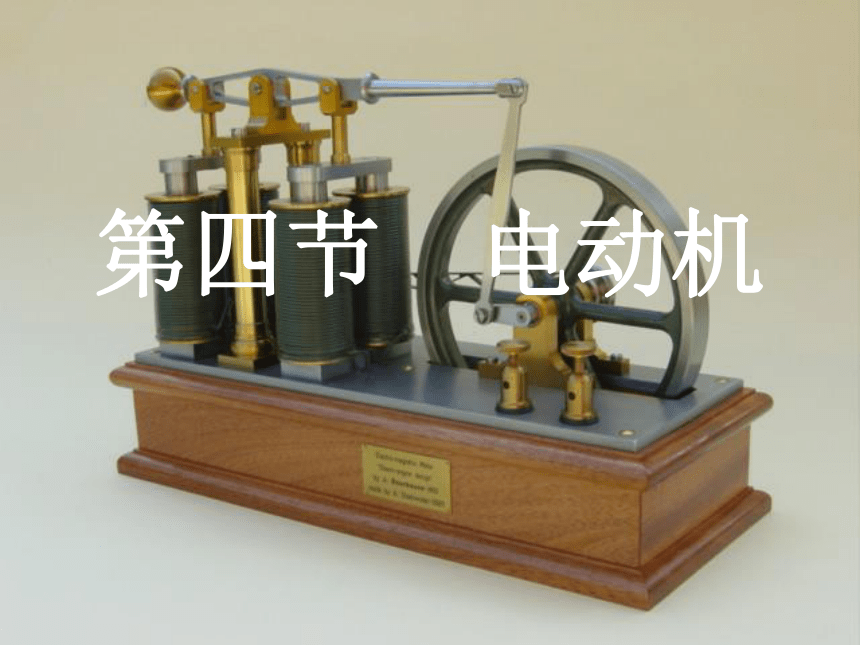

第四节电动机[下学期]

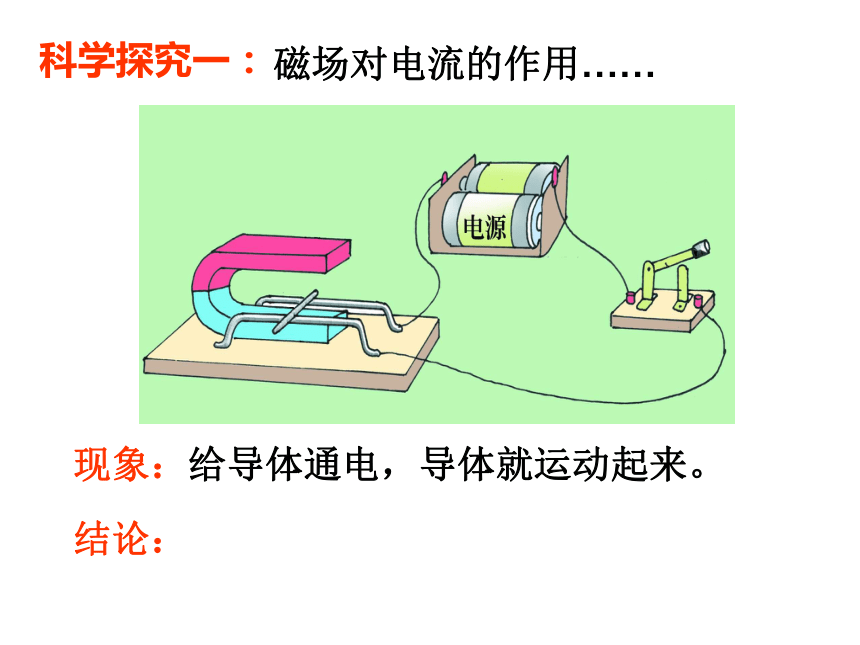

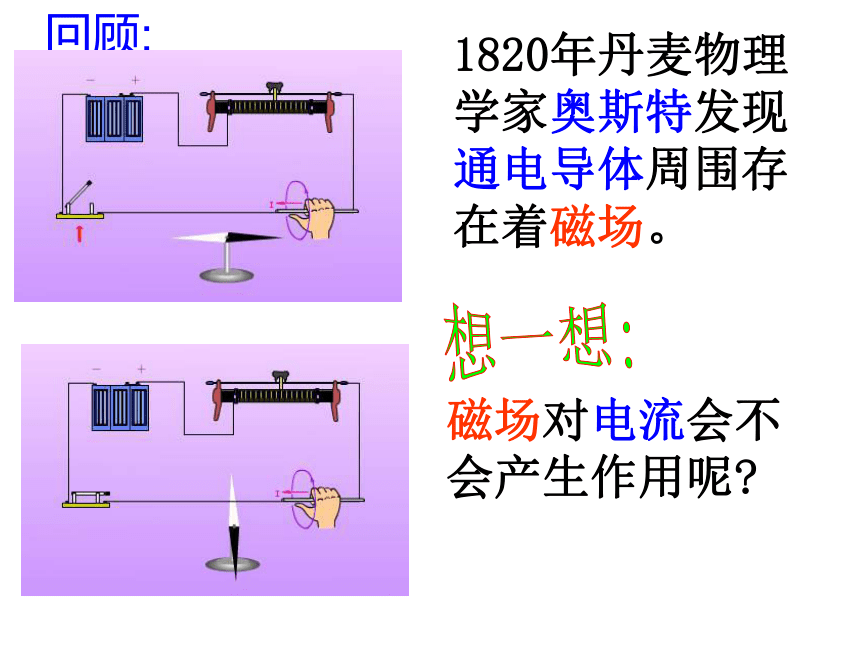

课件22张PPT。想一想1、生活和生产中那些地方用到了电动机？2、电动机工作时消耗了什么能，同时转化为什么能？第四节 电动机回顾:1820年丹麦物理学家奥斯特发现通电导体周围存在着磁场。磁场对电流会不会产生作用呢?想一想:科学探究一： 磁场对电流的作用……

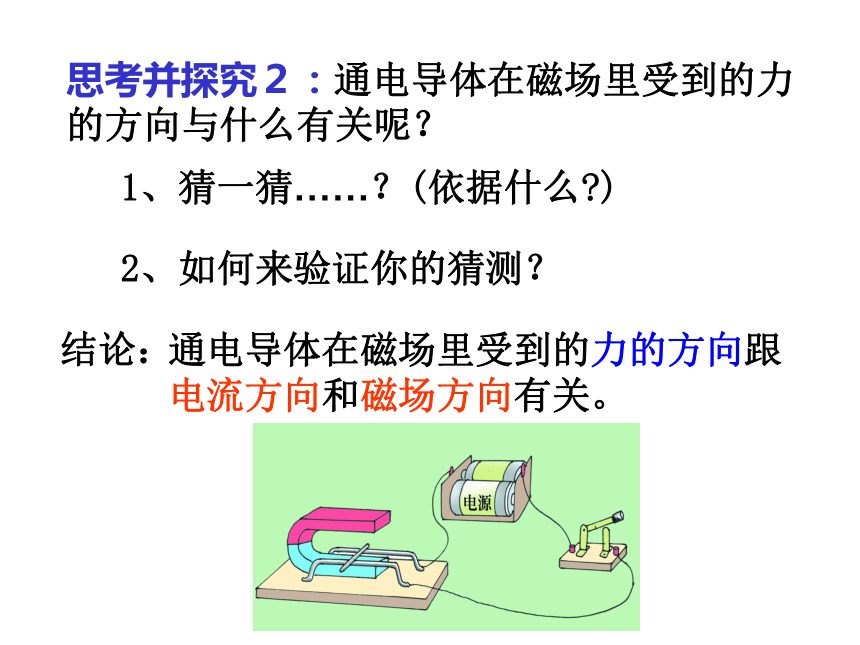

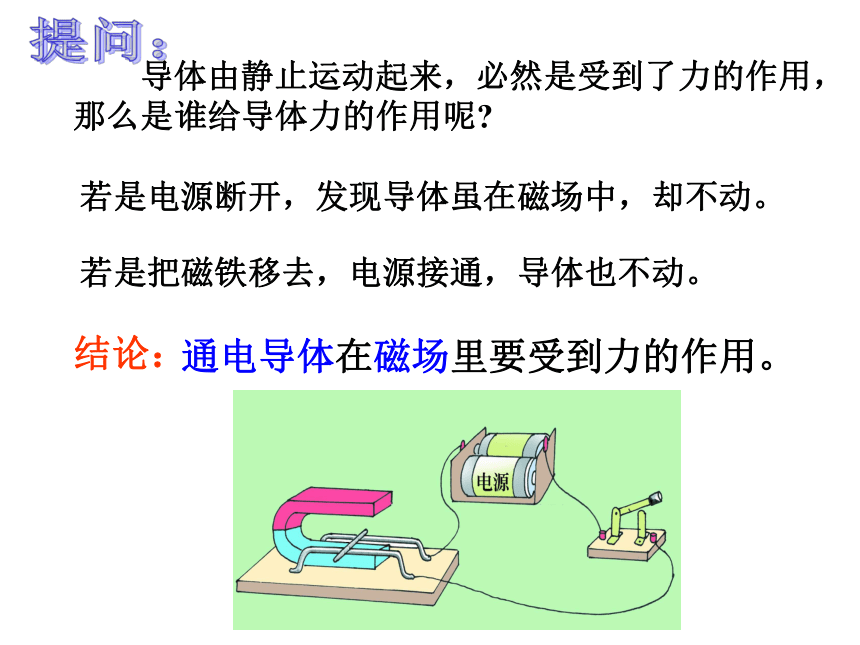

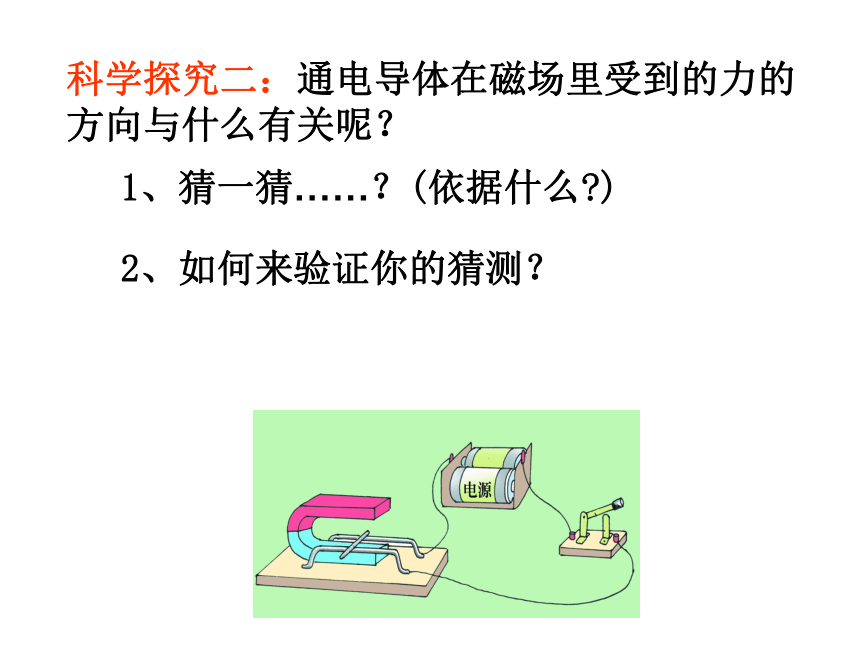

给导体通电，导体就运动起来。 导体由静止运动起来，必然是受到了力的作用，那么是谁给导体力的作用呢?若是电源断开，发现导体虽在磁场中，却不动。若是把磁铁移去，电源接通，导体也不动。结论：通电导体在磁场里要受到力的作用。提问：科学探究二：通电导体在磁场里受到的力的方向与什么有关呢？1、猜一猜……？(依据什么?)2、如何来验证你的猜测？思考并探究２：通电导体在磁场里受到的力的方向与什么有关呢？结论：通电导体在磁场里受到的力的方向跟电流方向和磁场方向有关。1、猜一猜……？(依据什么?)2、如何来验证你的猜测？阅读材料：左手定则

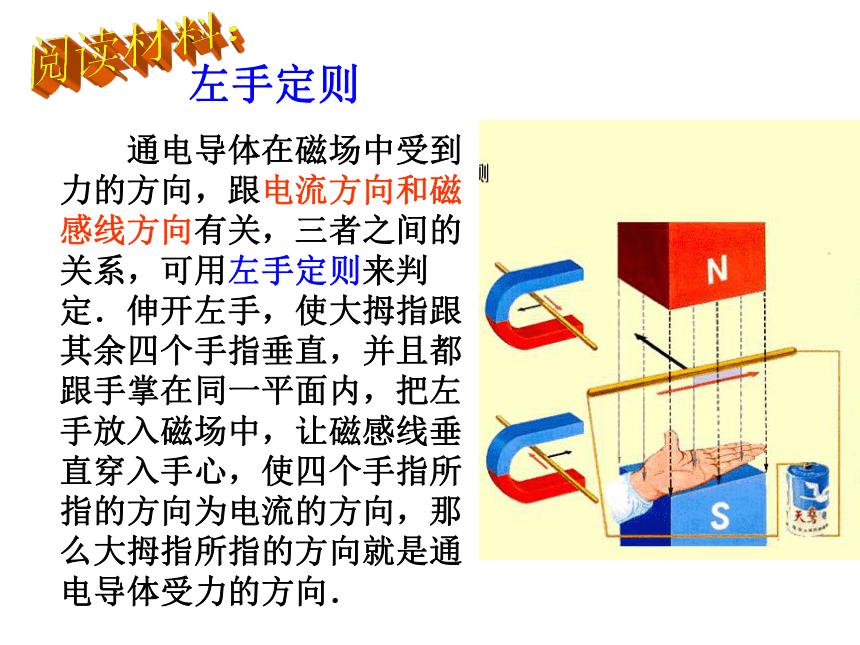

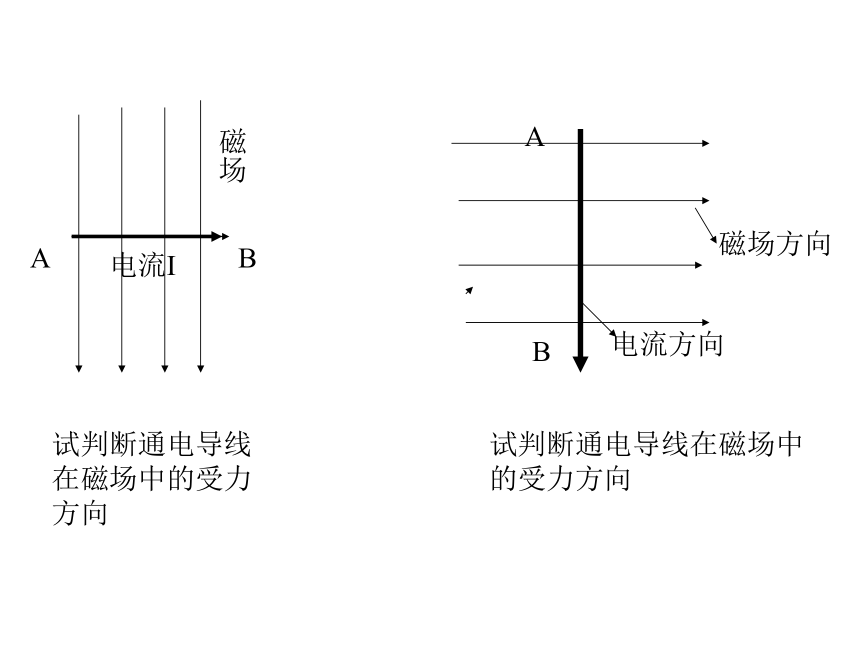

　　通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定．伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向．试判断通电导线在磁场中的受力方向试判断通电导线在磁场中的受力方向ABABA试判断导体中的电流方向试判断磁场方向如果把导线改为线圈情况又如何呢？如果把导线改为线圈情况又如何呢？磁场对通电线圈的作用：实验Ａ：实验Ｂ：线圈发生转动 线圈不发生转动 平衡位置：线圈的平面恰与磁场方向(磁感线)垂直 讨论分析:１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。１、通电线圈转到平衡位置时，为什么不立即停下来，
而是在位置附近摆地动几下才停下来？ 解释：通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来 ２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？ 使线圈一到平衡位置就能自动改变线圈中的电流方向。---换向器直流电动机 结构定子（磁体）转子（线圈）换向器(两个铜制半圆环)（使线圈的电流方
向发生改变）电刷直流电动机的工作过程①直流电动机：电车、电力机车、机床、轧钢机、起重机等。
②交流电动机：工厂、农村、生活中（电风扇、洗衣机、电冰箱等） 电动机的应用一、磁场对通电导线和线圈的作用
1、通电导体在磁场里要受到力的作用。
2、通电导体在磁场中的受力方向跟电流方向和磁场方向有关。
3、当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。
4、通电导体在磁场中受力运动的过程，是电能转化为机械能的过程。
5、通电导体在磁场中的受力方向可由左手定则判定。第四节 电动机二、电动机1、工作原理：2、制作原理：3、换向器作用：4、构造：电能转化为机械能。利用通电线圈在磁场中受力转动自动改变线圈内的电流方向，使线圈持续转动。磁体、线圈、换向器、电刷。定子转子1、在磁场中的通电导体 ( )
A、一定受到磁场力的作用 B、可能受到磁场力的作用
C、一定不受磁场力的作用 D、以上说法均不正确2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是 ( )
A、电流方向改变时，导体受力方向改变
B、磁场方向改变时，导体受力方向改变
C、电流方向和磁场方向同时改变，导体的受力方向改变
D、电流方向和磁场方向同时改变，导体的受力方向不变 BC练习：3、通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了　　,获得了　　　,即　　转化为　　　　。电能机械能电能机械能 4、用直流电源供电的电动机叫做___________。
5、直流电动机的构造主要由___________、___________、___________、___________组成。其工作原理是___________。
6、换向器在电动机中的作用是_________________。7、下列说法正确的是 ( )
A、电动机是把机械能转化为电能的机器
B、电动机是把电能转化为机械能的机器
C、直流电动机是利用线圈的转动而产生电流的
D、改变线圈中的电流方向，可以改变电动机线
圈转动的快慢
