电动机[下学期]

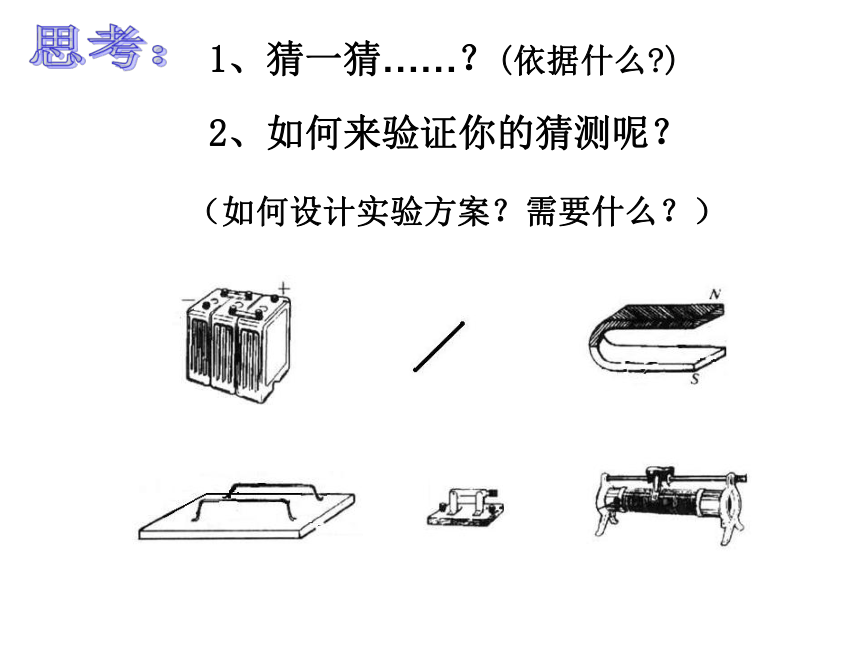

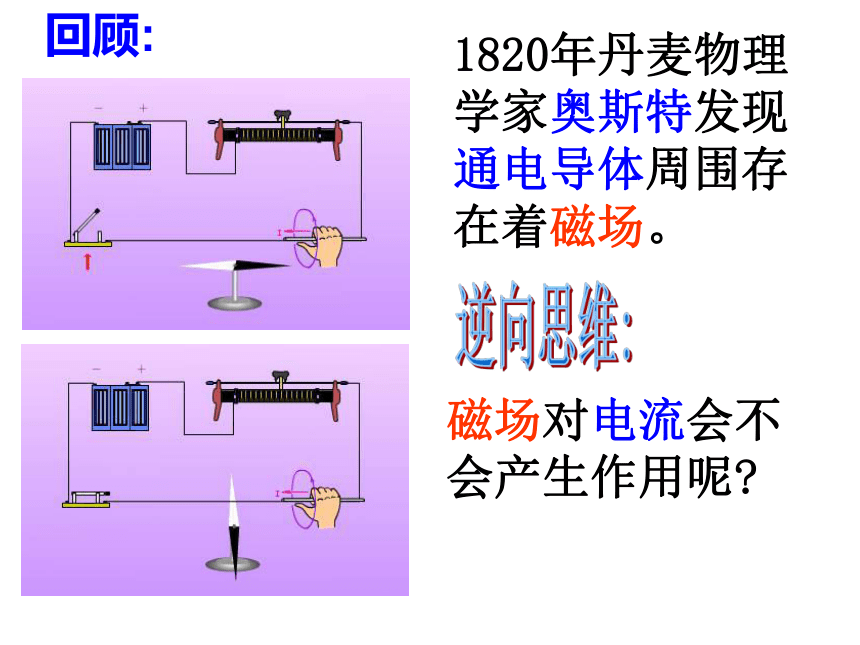

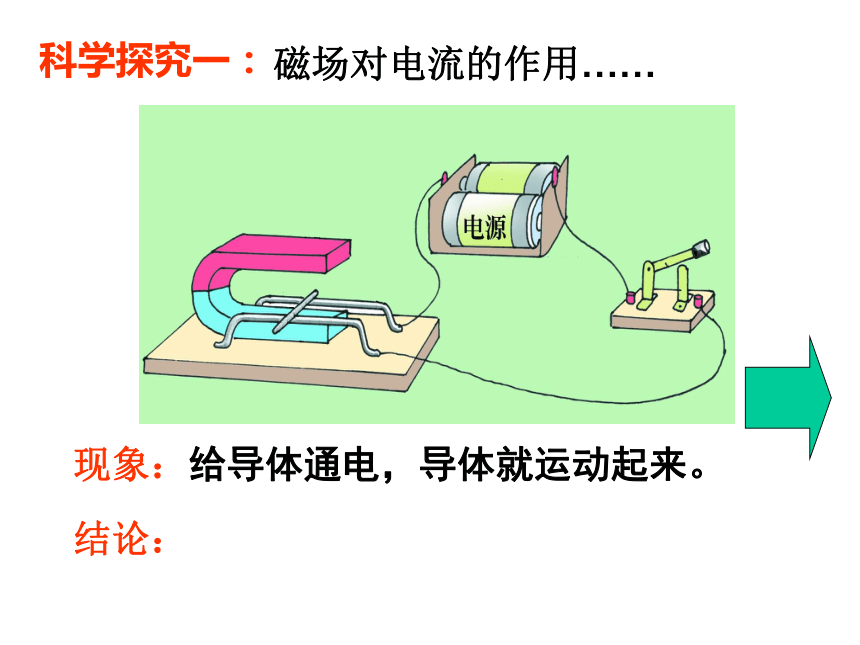

课件32张PPT。想一想1、生活和生产中哪些地方用到了电动机？2、电动机工作时消耗了什么能，同时转化为什么能？第四节 电动机回顾:1820年丹麦物理学家奥斯特发现通电导体周围存在着磁场。磁场对电流会不会产生作用呢?逆向思维:1、猜一猜……？(依据什么?)2、如何来验证你的猜测呢？（如何设计实验方案？需要什么？）思考：科学探究一： 磁场对电流的作用……

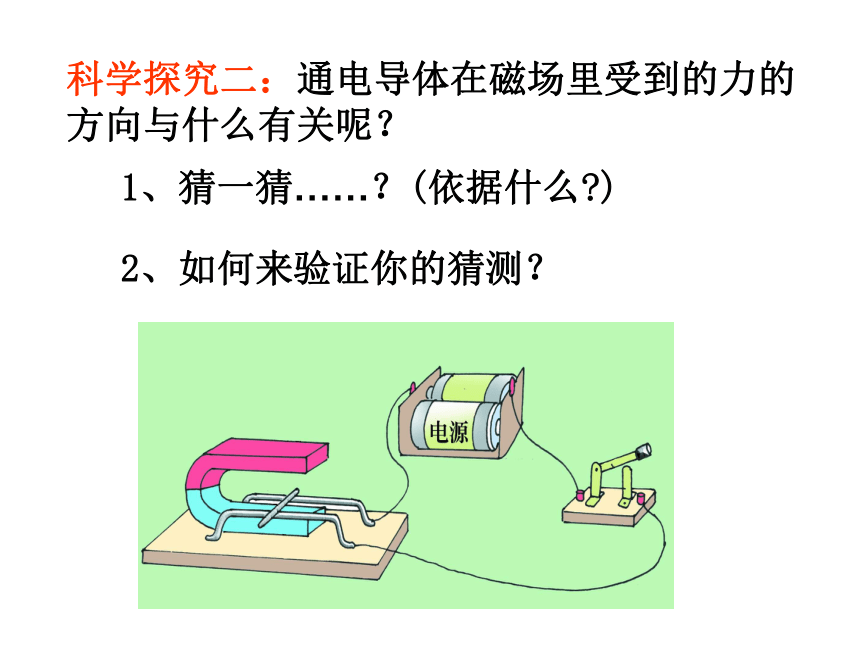

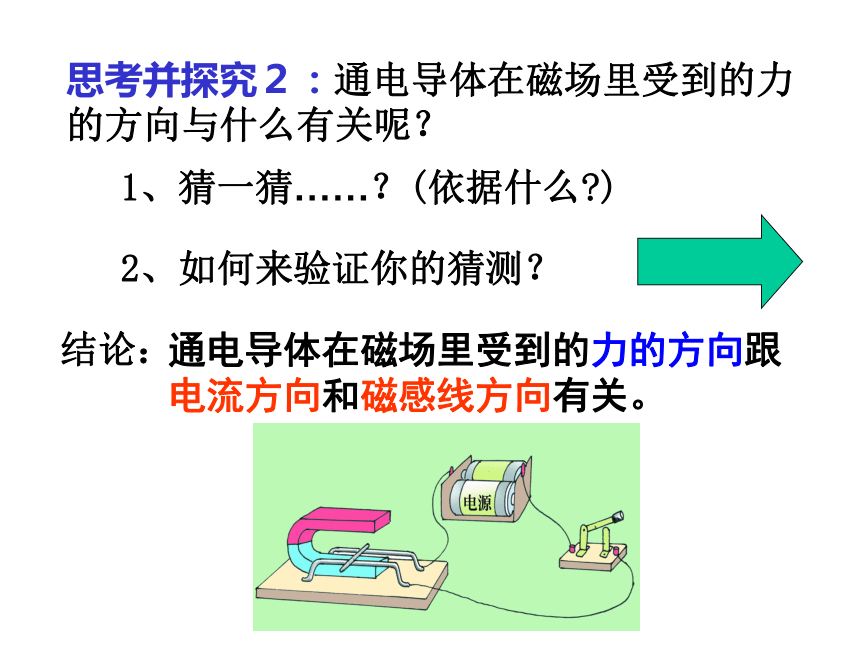

给导体通电，导体就运动起来。 导体AB由静止变为运动，必然是受到了力的作用，那么是谁给导体力的作用呢?若是电源断开，发现导体虽在磁场中，却不动。若是把磁铁移去，电源接通，导体也不动。结论：通电导体在磁场里要受到力的作用。提问：科学探究二：通电导体在磁场里受到的力的方向与什么有关呢？1、猜一猜……？(依据什么?)2、如何来验证你的猜测？思考并探究２：通电导体在磁场里受到的力的方向与什么有关呢？结论：通电导体在磁场里受到的力的方向跟电流方向和磁感线方向有关。1、猜一猜……？(依据什么?)2、如何来验证你的猜测？阅读材料：左手定则

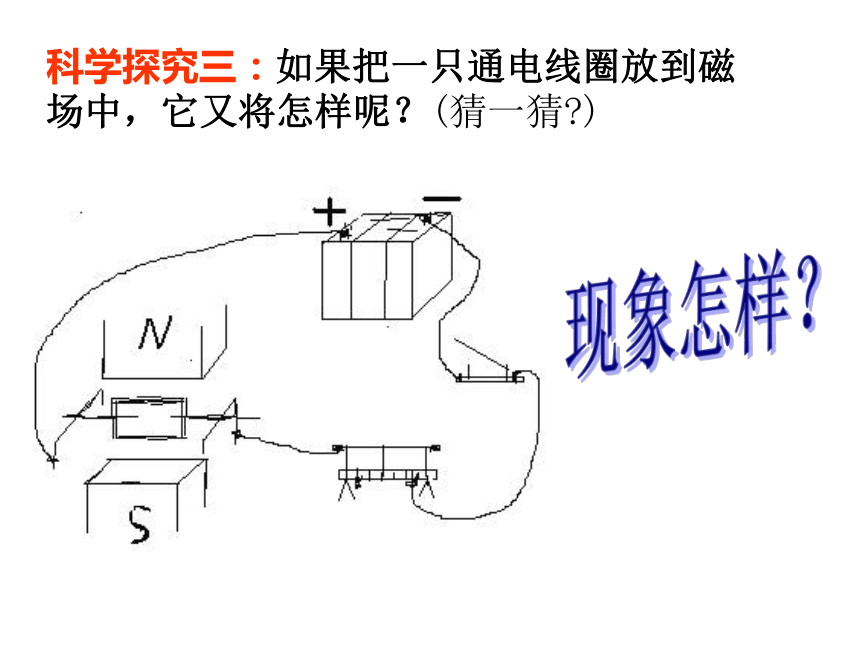

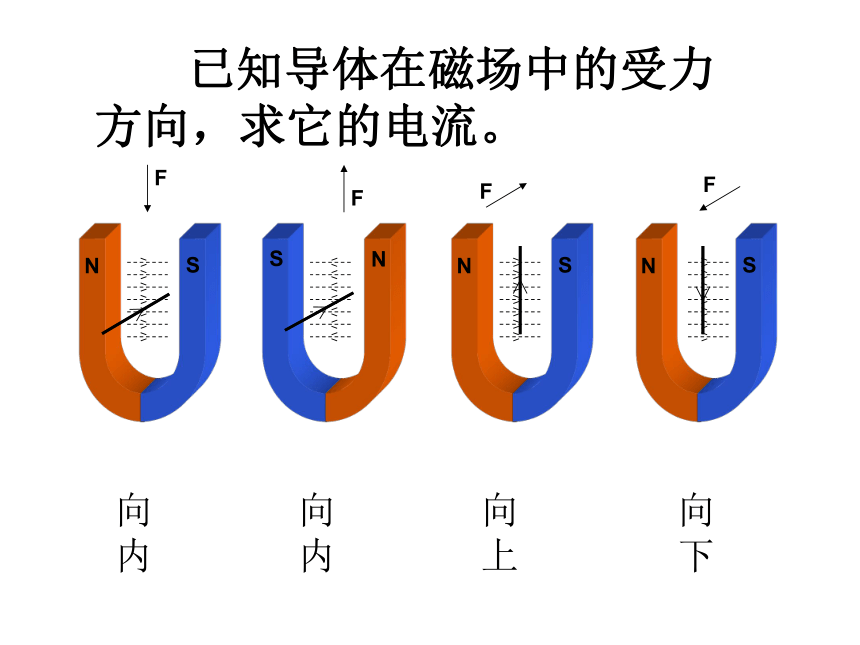

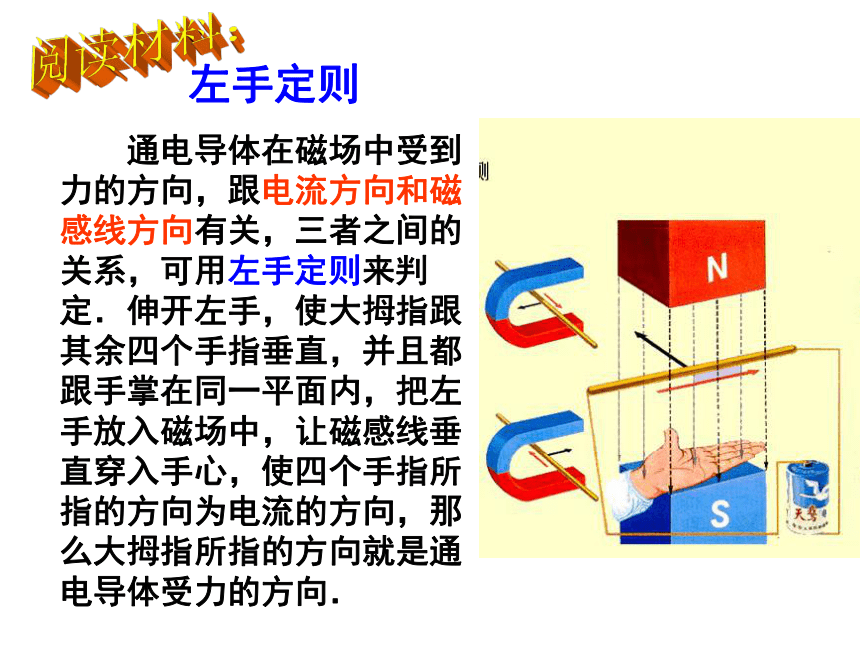

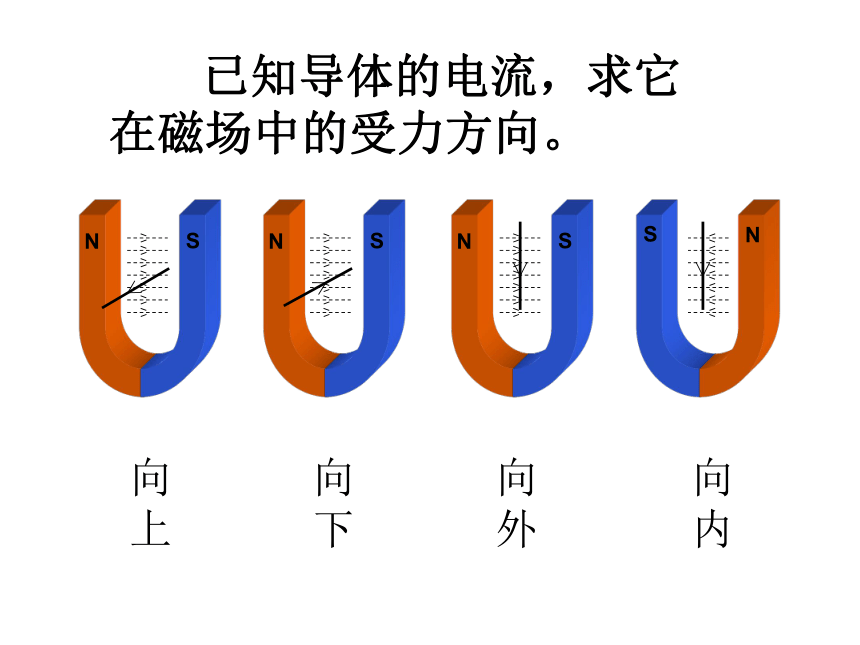

　　通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定．伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向． 已知导体的电流，求它在磁场中的受力方向。向上向下向外向内 已知导体在磁场中的受力方向，求它的电流。向内向内向上向下FFFF科学探究三：如果把一只通电线圈放到磁　　　　　场中，它又将怎样呢？(猜一猜?)现象怎样？现象怎样？为什么会这样？　　线圈通电后转动，转到一定位置后摆动几下就不动了。abcdabcd磁场对通电线圈的作用＋－＋－磁场对通电线圈的作用：实验Ａ：实验Ｂ：线圈发生转动 线圈不发生转动 平衡位置：线圈的平面恰与磁场方向(磁感线)垂直 讨论分析:１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。１、通电线圈转到平衡位置时，为什么不立即停下来，
而是在位置附近摆地动几下才停下来？ 解释：通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来 ２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？ 使线圈一到平衡位置就能自动改变线圈中的电流方向。直流电动机 结构定子（磁体）转子（线圈）换向器（使线圈的电流方
向发生改变）电刷直流电动机的工作过程直流电动机工作原理直流电动机工作原理＋－换向器通电一、磁场对通电导线和线圈的作用
1、通电导体在磁场里要受到力的作用。
2、通电导体在磁场中的受力方向跟电流方向和磁感线方向有关。
3、当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。
4、通电导体在磁场中受力运动的过程，是电能转化为机械能的过程。
5、通电导体在磁场中的受力方向可由左手定则判定。第四节 电动机二、电动机1、工作原理：2、制作原理：3、换向器作用：4、构造：电能转化为机械能。利用通电线圈在磁场里转动的原理。自动改变线圈内的电流方向，使线圈持续转动。磁体、线圈、换向器、电刷。定子转子①直流电动机：电车、电力机车、机床、轧钢机、起重机等。
②交流电动机：工厂、农村、生活中（电风扇、洗衣机、电冰箱等） 电动机的应用1、电动机可分为直流电动机和交流电动机。
方向不变的电流叫直流电。
周期性改变方向的电流叫交流电。 电动机1、在磁场中的通电导体 ( )
A、一定受到磁场力的作用 B、可能受到磁场力的作用
C、一定不受磁场力的作用 D、以上说法均不正确2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是 ( )
A、电流方向改变时，导体受力方向改变
B、磁场方向改变时，导体受力方向改变
C、电流方向和磁场方向同时改变，导体的受力方向改变
D、电流方向和磁场方向同时改变，导体的受力方向不变 BC练习：3、通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了　　,获得了　　　,即　　转化为　　　　。电能机械能电能机械能 4.要改变直流电动机转向，可以采用( )
A.改变电流方向，其他不变
B.改变磁场方向，其他不变
C.增大电流强度
D.同时改变电流方向和磁场方向
AB5.下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢
B1、电动机是根据＿＿＿＿＿＿＿＿＿的原理制成的。电动机工作时把＿＿能转化成＿＿＿能。
2、通电导体在磁场中受到力的方向跟＿＿＿＿方向和＿＿＿＿的方向有关。如果这两者同时反向，则受力方向将＿＿＿。（填“改变”、“不变”或“不一定”）
3、直流电动机中的换向器起了什么作用？
4、要使直流电动机转速加快，可采取什么措施？
通电线圈在磁场里转动电机械电流磁感线不变改变线圈中的电流方向。可以增加电流强度或增加磁场强度。学生实验：安装直流电动机模型1．直流电动机模型的安装顺序是从内到外，从下到上的。具体顺序是支架→线圈（转子）→电刷→磁极（定子）。安装直流电动机模型的要点：①应按一定次序安装；②电刷与换向器之间的松紧，线圈转子与定子之间的间隙要适中③安装完毕后用手拨一下转子，观察其运转是否良好，否则应加以调试2．改变直流电动机转动方向的方法：改变通过线圈的电流的方向（对调电源两极）或者改变磁感线方向（对调磁铁的两极）。3．改变转速的方法：改变线圈中电流的大小。4．实验步骤：①仔细观察换向器，弄清换向器的作用；
②安装直流电动机模型；
③画出有关电路图（如图6示），并按图连接电路；④经检查无误后，闭合开关，调节滑动变阻器至合适位置，观察电动机转动情况；⑤按下表进行实验，把结论填入表中。
