电动机[下学期]

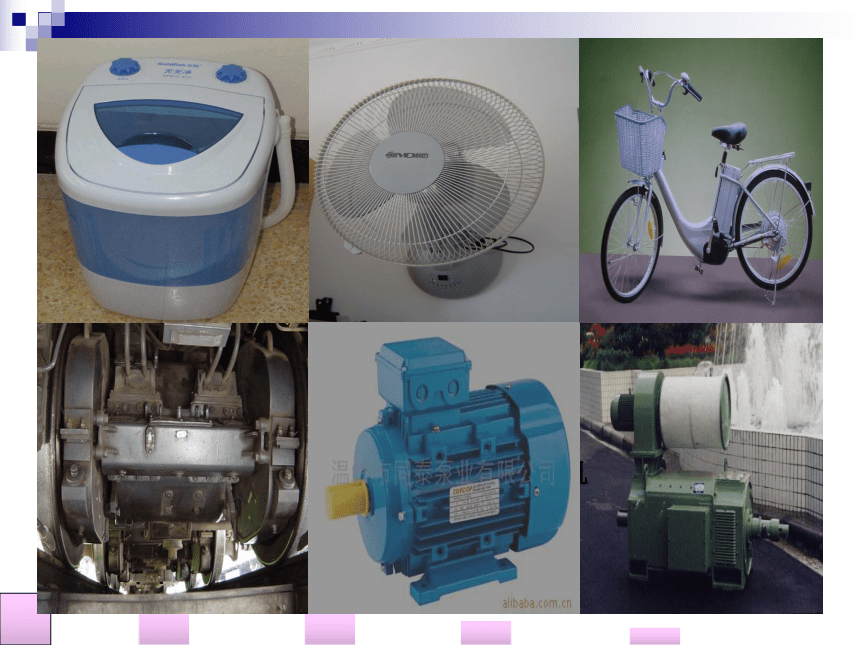

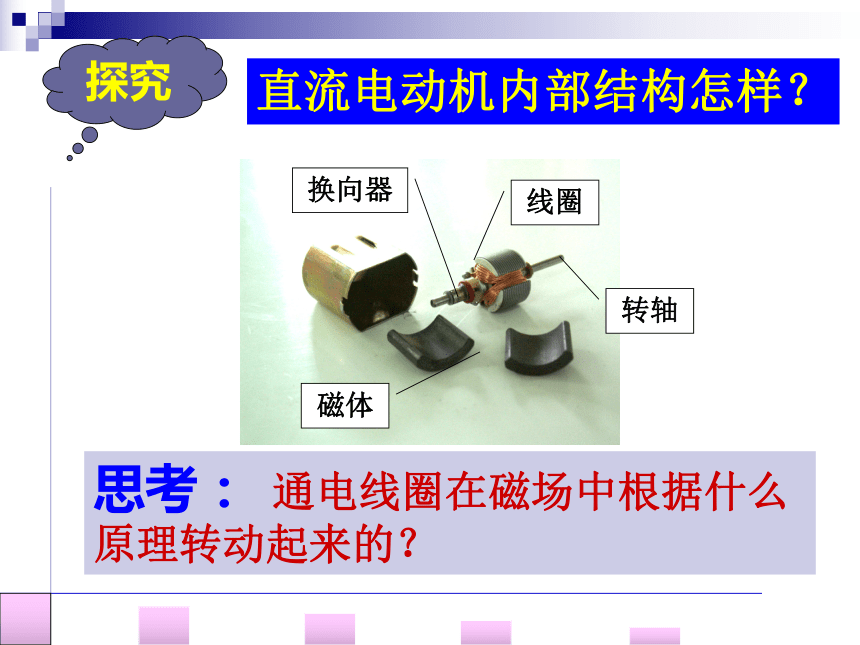

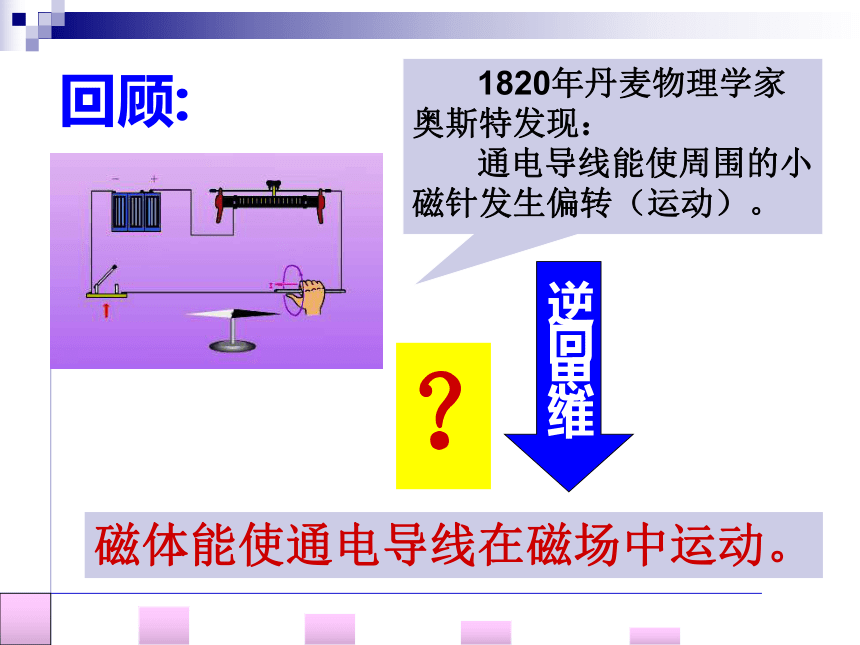

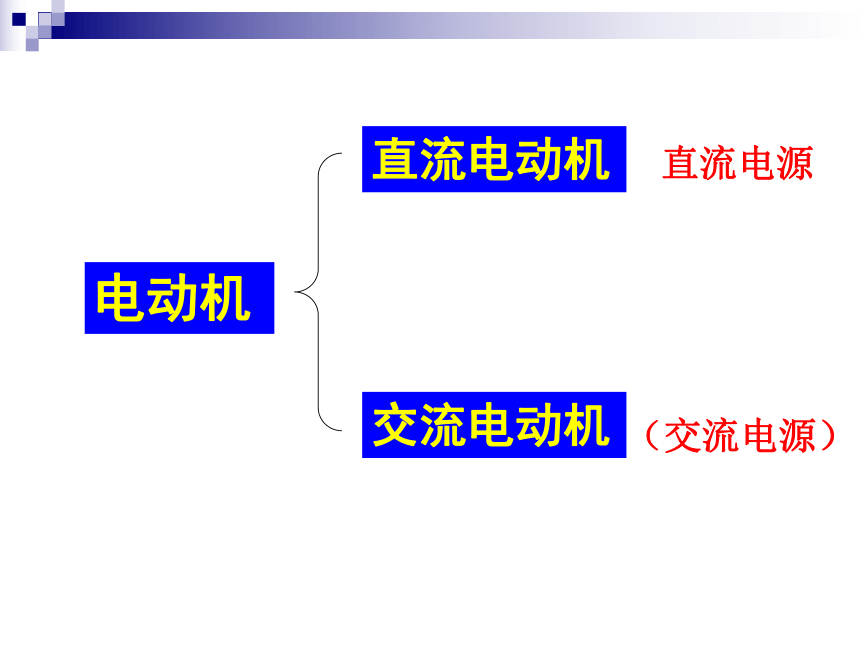

课件34张PPT。1865年制造的电动机电动机直流电动机交流电动机直流电源（（（交流电源）探究直流电动机内部结构怎样？思考： 通电线圈在磁场中根据什么原理转动起来的？磁体线圈转轴换向器第4节 电动机 (第一课时）回顾: 1820年丹麦物理学家奥斯特发现：
通电导线能使周围的小磁针发生偏转（运动）。磁体能使通电导线在磁场中运动。？磁体在磁场中会受到磁力的作用（磁体发生运动）通电的导线能使磁针偏转（运动），说明磁针也受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？科学探究1：

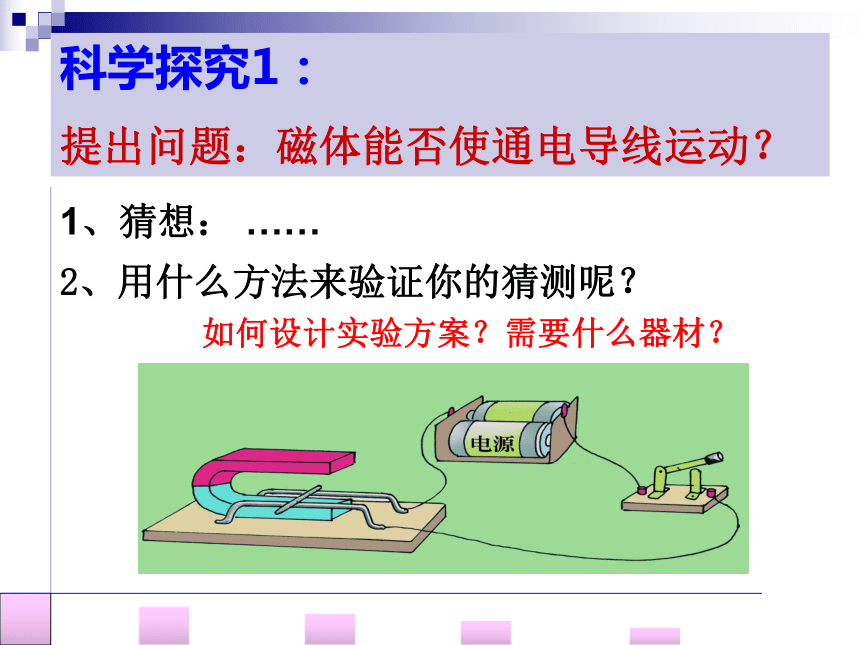

提出问题：磁体能否使通电导线运动？1、猜想： ……2、用什么方法来验证你的猜测呢？如何设计实验方案？需要什么器材？科学探究2：

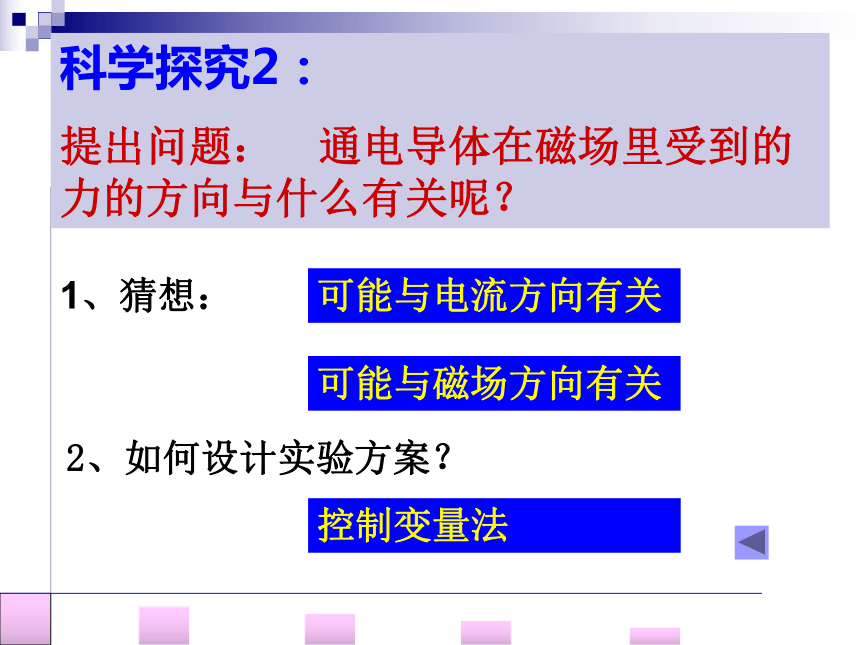

提出问题： 通电导体在磁场里受到的力的方向与什么有关呢？ 1、猜想：2、如何设计实验方案？可能与电流方向有关可能与磁场方向有关控制变量法阅读材料：左手定则

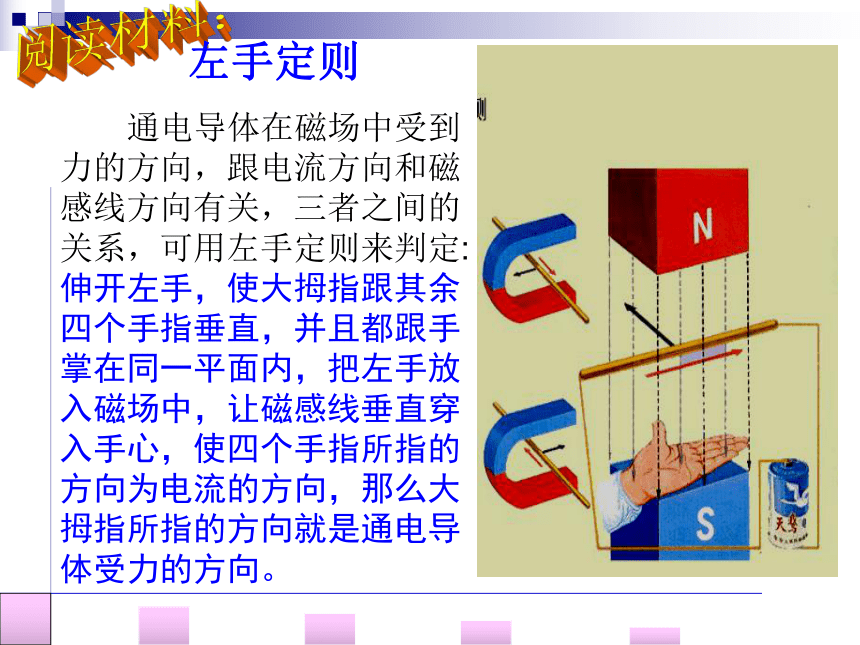

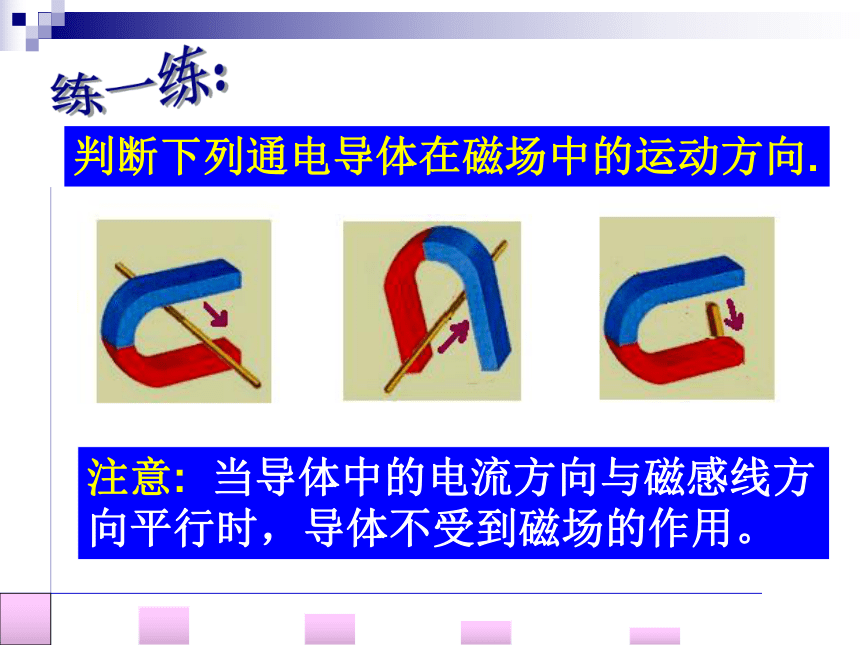

　　通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定:伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向。练一练：判断下列通电导体在磁场中的运动方向.注意: 当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。思考： 在磁场中，如果把通电导线改为通电线圈，情况又如何呢？科学探究3：
提出问题：通电线圈在磁场中如何运动？现象怎样？　　线圈通电后转动，转到一定位置后摆动几下就不动了．为什么会这样？讨论分析１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。平衡
位置通电的线圈在磁场里能否运动呢？磁场对通电线圈的作用磁场对通电线圈的作用演示想一想线圈为什么会在磁场里发生转动？
线圈为什么停止在与磁场方向垂直的位置不动？ 探究新问题: 上述实验中,要使通电线圈在磁场中一直转动下去,你设想可采用哪些方法?需要什么结构？　 通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了　　 ,获得了　　　,即　 　转化为　　　　．电能机械能电能 机械能想一想： 小结:一、磁场对通电导线和线圈的作用1、通电导体在磁场里要受到力的作用。2、通电导体在磁场中的受力方向跟电流方向和磁场方向有关。3、通电导体在磁场中受力运动的过程，是电能转化为机械能的过程。4、通电导体在磁场中的受力方向可由左手定则判定。练习:1、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是( )
A、电流方向改变时，导体受力方向改变
B、磁场方向改变时，导体受力方向改变
C、电流方向和磁场方向同时改变，导体的受力方向改变
D、电流方向和磁场方向同时改变，导体的受力方向不变 练习:2、通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了　　,获得了　　　,即　 　转化为　　　　。作业:1、完成作业本、课时训练上的配套作业。2、预习思考：
(1)要使通电线圈在磁场中一直转动下去,你设想可采用哪些方法?
(2)直流电动机中还有哪些结构？第4节 电动机 (第二课时）直流电动机结构：磁体线圈换向器电刷演示演示直流电动机转动部分（线圈）叫转子，
固定部分（磁铁）叫定子。电动机工作过程中，能量是如何转化的？演示电能转化为机械能1、电动机原理：通电线圈在磁场里受力而转动。
2、直流电动机：利用直流电源供电的电动机.
3. 组成：由磁体、线圈、换向器和电刷；
4、换向器结构：由两个半环构成. 作用：自动改变线圈中电流的方向使线圈按原来方向转动.
5、能量转化：电能转化为机械能。{转到什么位置改变}小结1、通电的导体在磁场中受到力的作用，力的方向与____及____有关。2、通电线圈在磁场中将会____利用该原理可制成____。1．在磁场中的通电导体（ ）
A．一定受到磁场力的作用
B．可能受到磁场力的作用
C．一定不受磁场力的作用
D．以上说法均不正确2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变 练一练：BC3、电动机是利用______________________________的原理制成的。用直流电源供电的电动机叫做___________。直流电动机的构造主要由________、_______、___________、___________组成。练一练：通电线圈在磁场中会受到力而转动直流电动机磁体线圈换向器电刷4、要改变直流电动机转向，可以采用( )
A.改变电流方向，其他不变
B.改变磁场方向，其他不变
C.增大电流强度
D.同时改变电流方向和磁场方向5、下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢练一练：ABB如何改变电动机的转动速度？M
