第5节 磁生电(第一课时)[下学期]

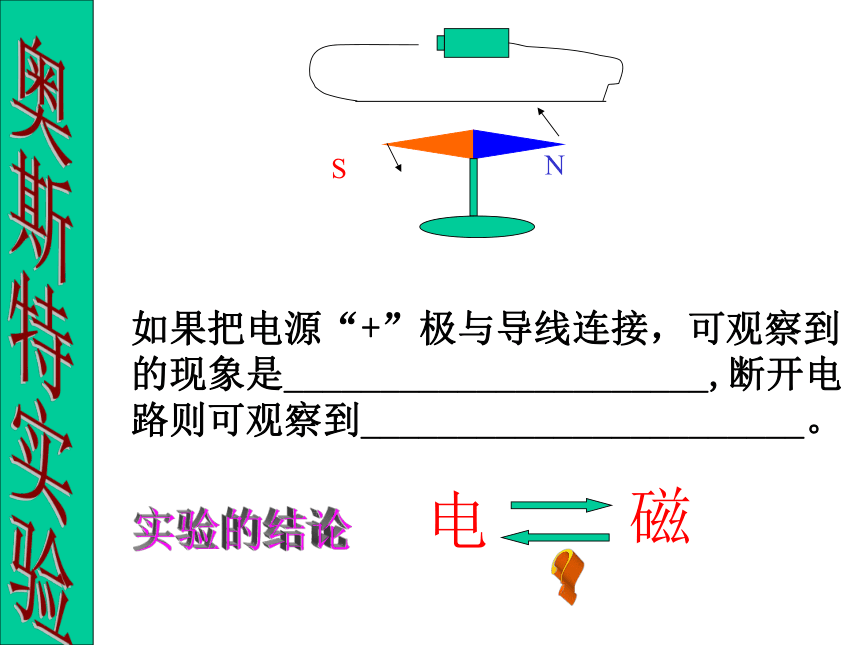

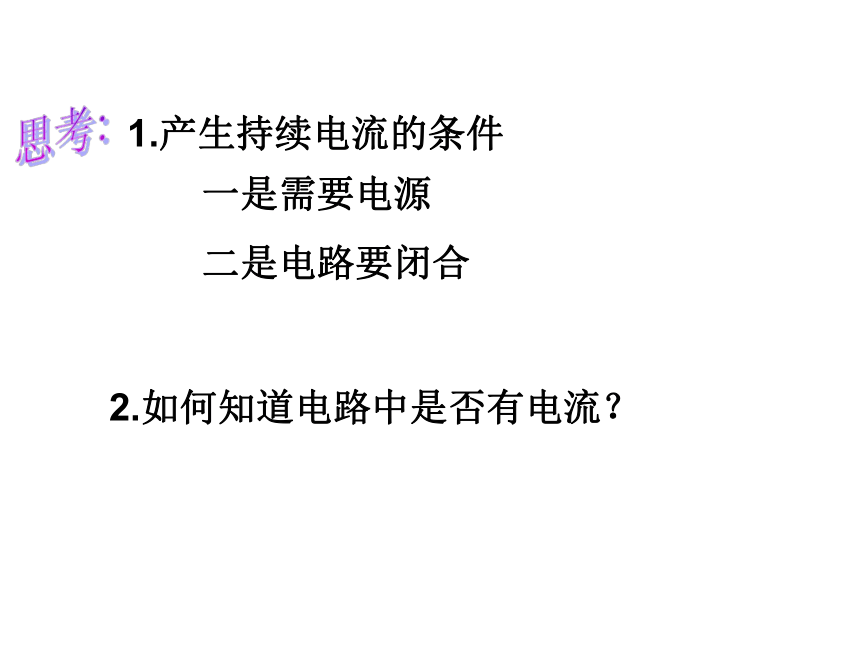

课件20张PPT。第5节 磁生电（第一课时）实验的结论如果把电源“+”极与导线连接，可观察到的现象是______________________,断开电路则可观察到_______________________。?英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。法拉第发现了磁生电，导致了电能的大规模生产和利用，开辟了电气化的新纪元思考:1.产生持续电流的条件一是需要电源

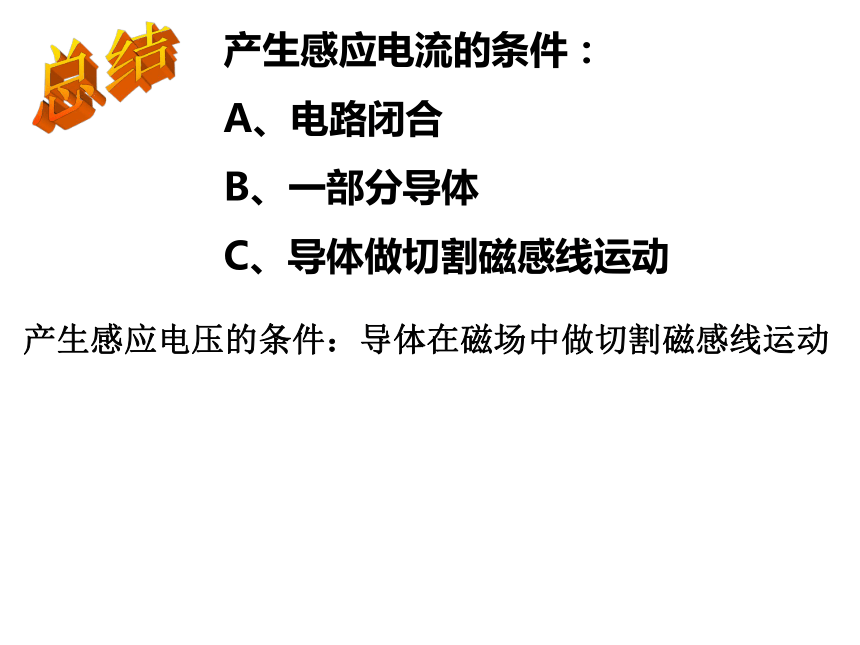

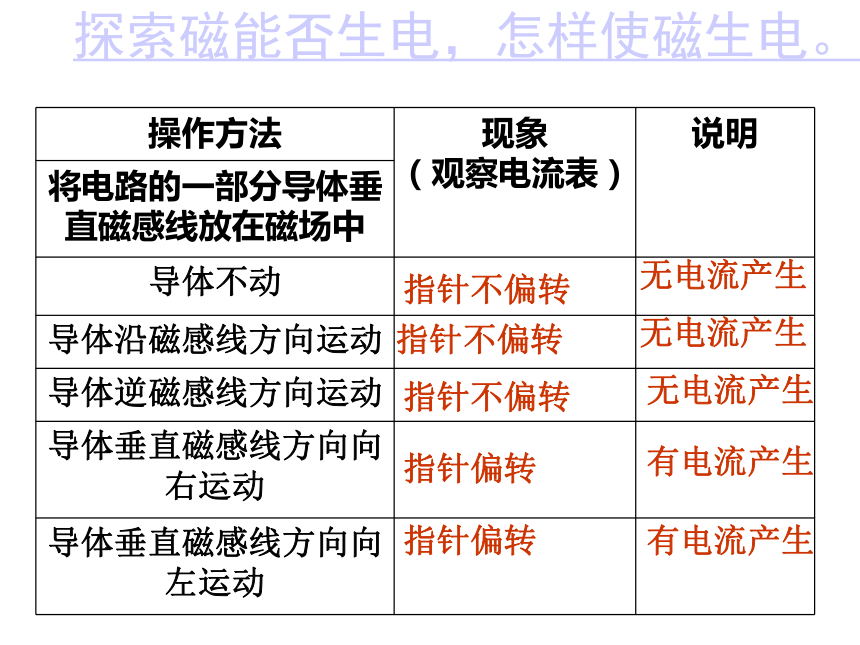

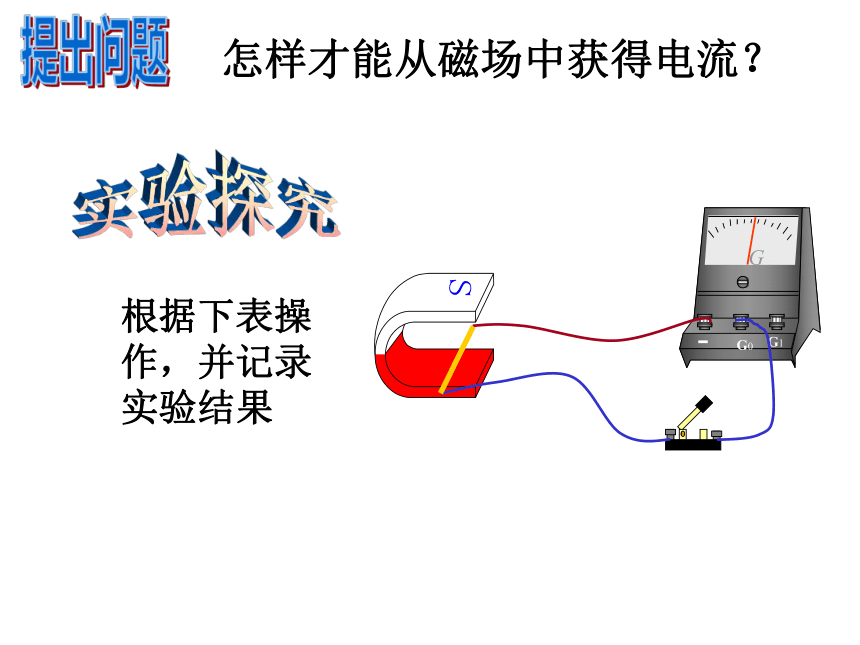

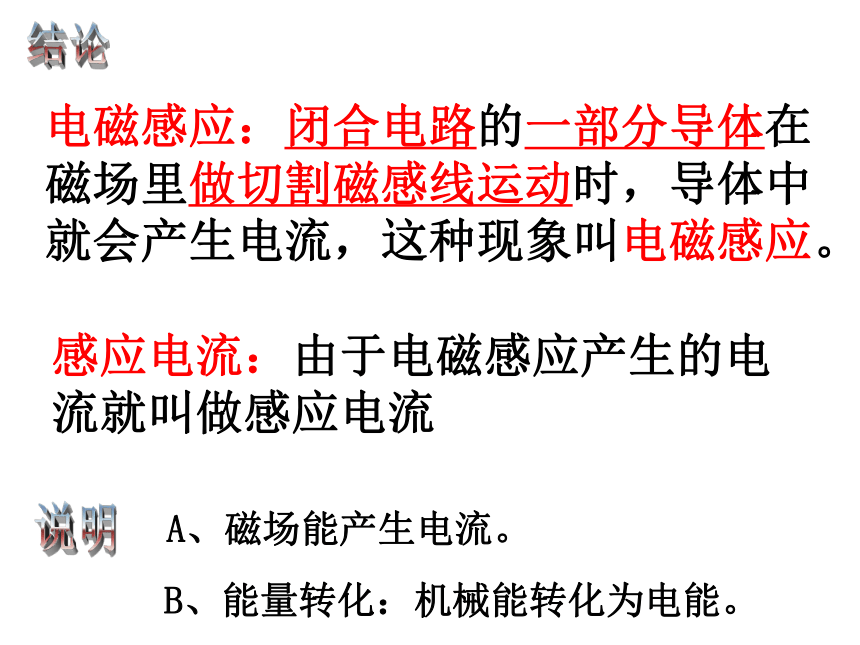

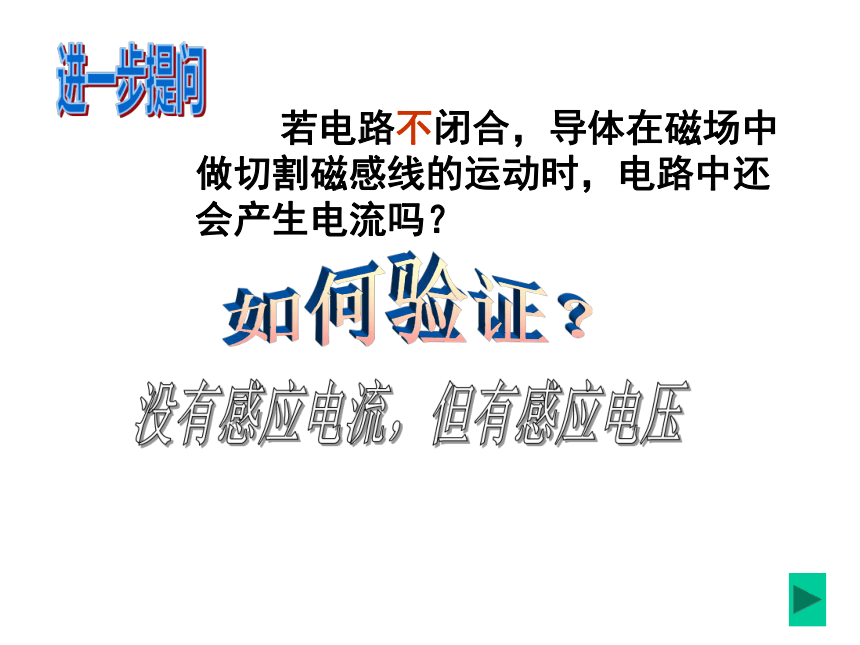

二是电路要闭合2.如何知道电路中是否有电流？实验探究根据下表操作，并记录实验结果提出问题 怎样才能从磁场中获得电流？指针不偏转指针偏转无电流产生有电流产生指针不偏转指针不偏转指针偏转无电流产生无电流产生有电流产生探索磁能否生电，怎样使磁生电。结论说明A、磁场能产生电流。 B、能量转化：机械能转化为电能。 感应电流：由于电磁感应产生的电流就叫做感应电流电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。 若电路不闭合，导体在磁场中做切割磁感线的运动时，电路中还会产生电流吗？进一步提问如何验证？没有感应电流，但有感应电压总结产生感应电流的条件：
A、电路闭合
B、一部分导体
C、导体做切割磁感线运动产生感应电压的条件：导体在磁场中做切割磁感线运动 刚才做实验时，灵敏电流表指针左右偏转，说明了什么？
你认为电路中感应电流的方向可能与哪些因素有关？ 问题猜一猜讨论 如何用实验的方法发现感应电流的方向与导体切割磁感线的方向和磁场方向之间的关系？实验①用导线快速连接灵敏电流表正负极和干电池的正负极。现象在通过电流表的电流方向不同时，发现指针偏转方向是不同的。 结论指针偏转的方向不同说明了感应电流的方向不同。②演示下列内容，记录实验结果实验向左偏转向右偏转向右偏转向左偏转结论：实验组_____组和_____组或_______组和________组说明了导体中感应电流的方向跟导体切割磁感线的方向有关，实验组_____组和_____组或_____组和_____组说明了导体中感应电流的方向跟磁场方向有关。ABCDACBD问 :电路中感应电流的方向可能与哪些因素有关？ 电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关感应电流的大小与哪些因素有关？探究猜测可能与有关导体切割的速度大小 导体切割的方向永磁铁强度 切割导线的条数 切割导线的有效长度 ……设计实验方案实验方法：控制变量法结论感应电流的大小与导线切割的速度、永磁铁的强度、切割导线的条数、切割导线的有效长度有关。感应电流的大小与导线切割的速度方向无关。电磁感应法拉第发现电磁感应现象感应电流产生感应电流的条件电路是闭合的一部分导体导体作切割磁感线运动影响感应电流方向的因素磁场方向导体切割磁感线的运动方向影响感应电流大小的因素控制变量法感应电压导体不闭合且作切割磁感线运动能量转化机械能转化为电能课堂小结1.???
. 1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C 3.感应电流的方向与_____________
和________________有关。导体运动方向磁感线方向??? 2.导体在磁场里做切割磁感线运动，导体的两端将产生___________。
感应电压4.在电磁感应现象中，导体切割磁感线运动时，产生了______________。由此可见，在电磁感应现象中，______能转化为______能。 感应电流电机械能5.请判断:(1)、导体在磁场中运动一定会产生感应电流（ ）
(2)、导体在磁场中做切割运动一定会产生感应电压（ ）
(3)、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
(4)、闭合导体的一部分在磁场中做切割运动一定会产生感应电流（ ）
N垂直屏幕
向外运动6、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCD
