课件23张PPT。第四节 电动机华维学校初二科学组

第四节 电动机

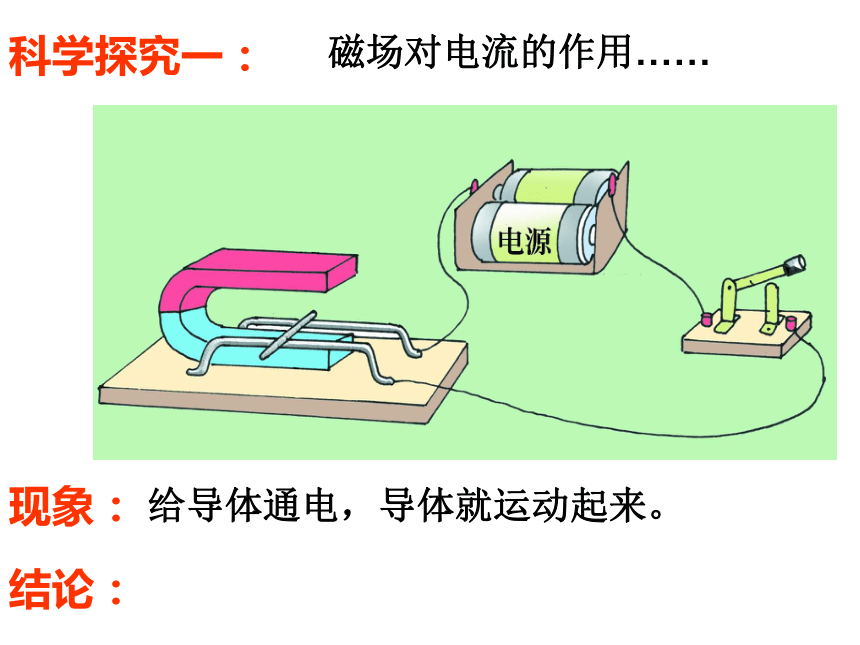

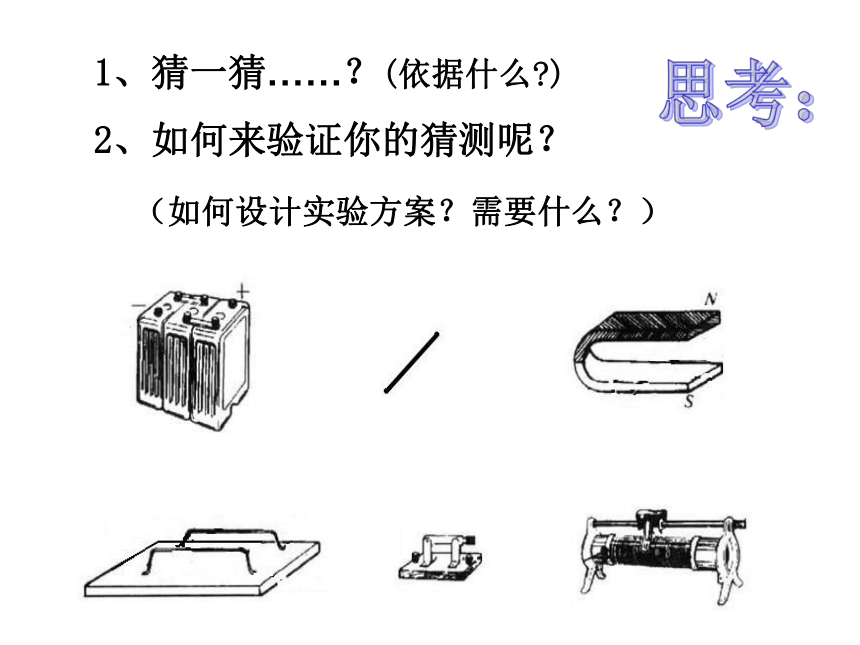

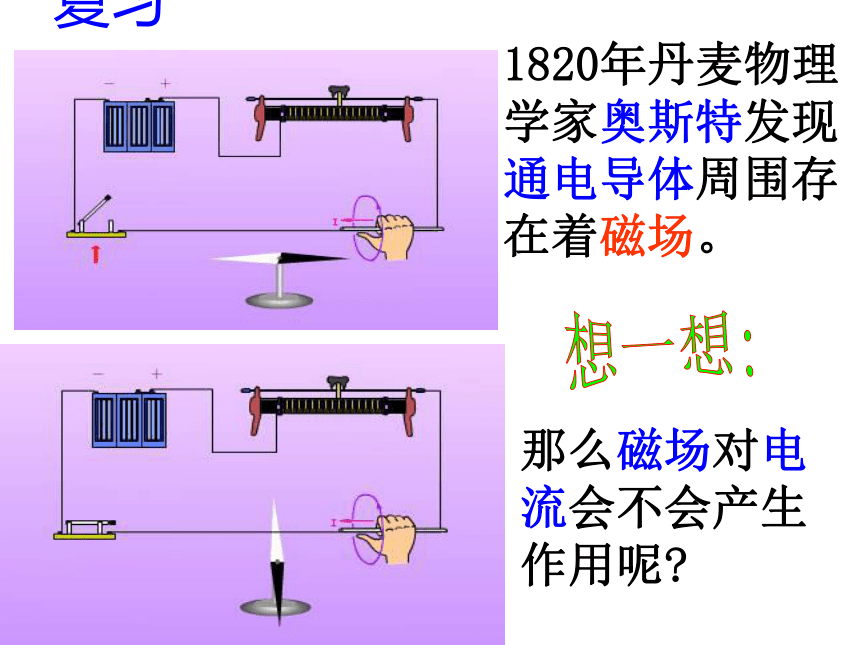

2007.5.13.复习1820年丹麦物理学家奥斯特发现通电导体周围存在着磁场。那么磁场对电流会不会产生作用呢?想一想:1、猜一猜……？(依据什么?)2、如何来验证你的猜测呢？（如何设计实验方案？需要什么？）思考：科学探究一： 磁场对电流的作用……

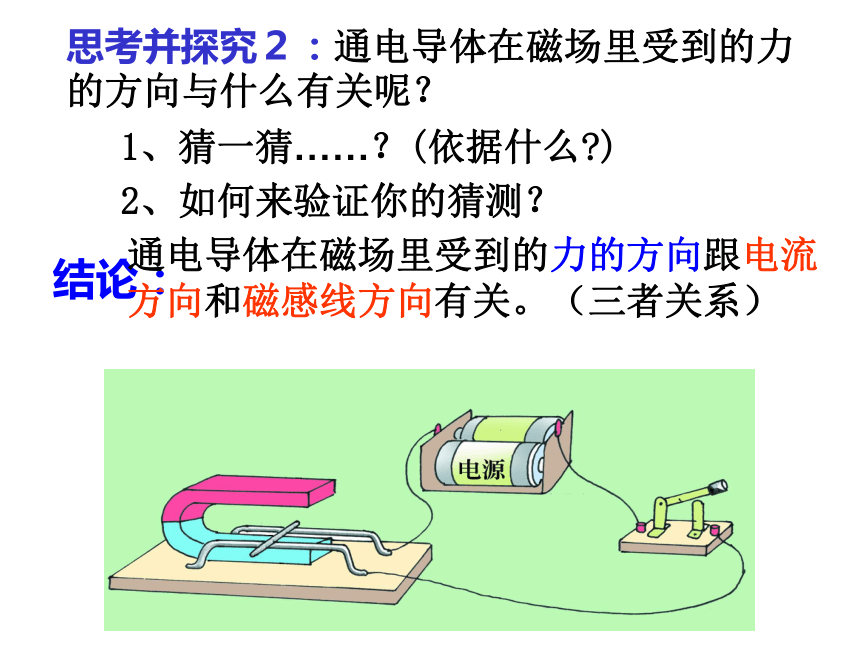

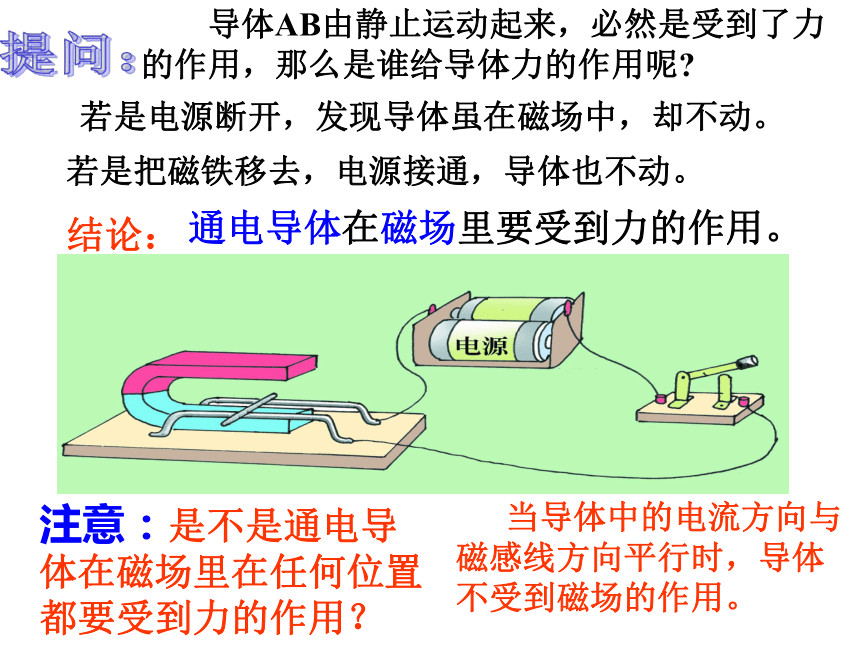

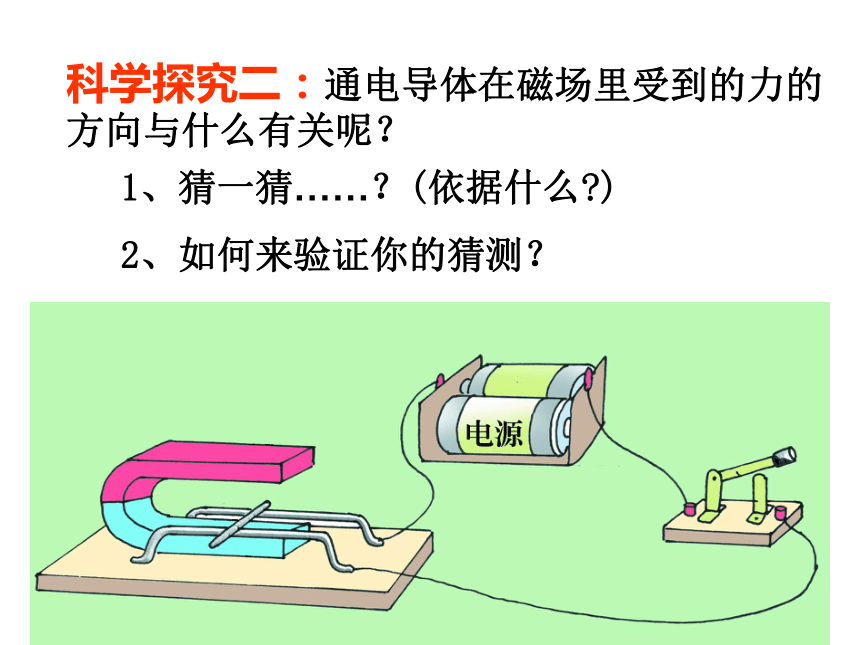

给导体通电，导体就运动起来。 导体AB由静止运动起来，必然是受到了力的作用，那么是谁给导体力的作用呢?若是电源断开，发现导体虽在磁场中，却不动。若是把磁铁移去，电源接通，导体也不动。结论：通电导体在磁场里要受到力的作用。提问：注意：是不是通电导体在磁场里在任何位置都要受到力的作用？ 当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。科学探究二：通电导体在磁场里受到的力的方向与什么有关呢？1、猜一猜……？(依据什么?)2、如何来验证你的猜测？思考并探究２：通电导体在磁场里受到的力的方向与什么有关呢？结论：通电导体在磁场里受到的力的方向跟电流方向和磁感线方向有关。（三者关系）1、猜一猜……？(依据什么?)2、如何来验证你的猜测？一、磁场对通电导线（线圈）的作用

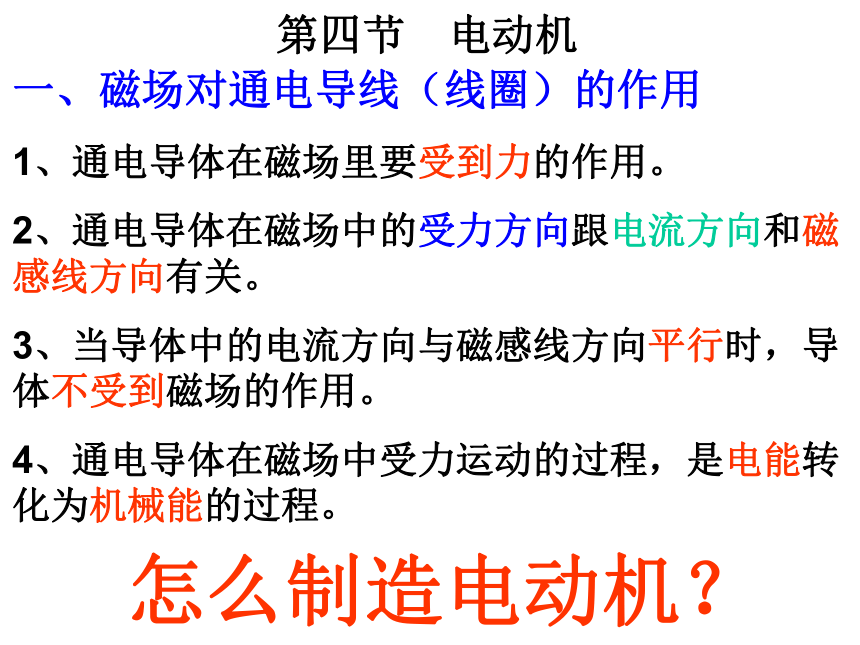

1、通电导体在磁场里要受到力的作用。
2、通电导体在磁场中的受力方向跟电流方向和磁感线方向有关。
3、当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。
4、通电导体在磁场中受力运动的过程，是电能转化为机械能的过程。
第四节 电动机怎么制造电动机？科学探究３：如果把一只通电线圈放到磁　　　　　场中，它又将怎样呢？(猜一猜?)现象怎样？现象怎样？为什么会这样？　　线圈通电后转动，转到一定位置后摆动几下就不动了。讨论分析:１、在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上,线圈就转动。２、在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不转。（平衡位置：线圈平面与磁场方向垂直）１、通电线圈转到平衡位置时，为什么不立即停下来，而是在位置附近摆地动几下才停下来？ 解释： 通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力又会使它返回平衡位置，所以它要摆动几后再停下来。 ２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？ 使线圈一到平衡位置就能自动改变线圈中的电流方向。直流电动机 结构定子（磁体）转子（线圈）换向器（使线圈的电流方
向发生改变）电刷直流电动机：用直流电供电的电动机
二、电动机1、工作原理：2、制作原理：3、换向器作用：4、构造：电能转化为机械能。利用通电线圈在磁场里转动的原理。自动改变线圈内的电流方向，使线圈持续转动。磁体、线圈、换向器、电刷。定子转子 电动机1、在磁场中的通电导体 ( )
A、一定受到磁场力的作用 B、可能受到磁场力的作用
C、一定不受磁场力的作用 D、以上说法均不正确2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是 ( )
A、电流方向改变时，导体受力方向改变
B、磁场方向改变时，导体受力方向改变
C、电流方向和磁场方向同时改变，导体的受力方向改变
D、电流方向和磁场方向同时改变，导体的受力方向不变 BC练习：3、通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了　　,获得了　　　,即　　转化为　　　　。电能机械能电能机械能 4、用直流电源供电的电动机叫做___________。
5、直流电动机的构造主要由___________、___________、___________、___________组成。其工作原理是___________。
6、换向器在电动机中的作用是_________________。7、下列说法正确的是 ( )
A、电动机是把机械能转化为电能的机器
B、电动机是把电能转化为机械能的机器
C、直流电动机是利用线圈的转动而产生电流的
D、改变线圈中的电流方向，可以改变电动机线
圈转动的快慢8、下列关于磁感线的说法正确的是： （ ）
A．磁感线是磁场中真实存在的线
B．磁感线都有南北极
C．磁感线都是弯曲的线
D．小磁针在磁场中静止时，南极所指的方向总跟磁感线方向相反C20．闭合开关后，甲、乙两小磁针静止在如图所示位置，它们的南极分别是：（ ）????A．a端和c端????B．b端和d端????C．a端和d端????D．b端和c端C8．能使直流电动机转动方向改变的办法是 ( )
(A)改变电流方向的同时改变磁场方向
(B)改变电流方向或改变磁场方向
(C)改变电流的大小或磁场的强弱
(D)电流大小和方向都要改变B14．圆纸盒里藏放着一个条形磁铁，在盒子周围放置一些小磁针(小磁针涂黑端为N极)，这些小磁针静止时的指向如下图甲所示，则图乙中能正确反映盒中条形磁铁放置情况的是（ ）A
