第四章第四节电动机（第一课时）[下学期]

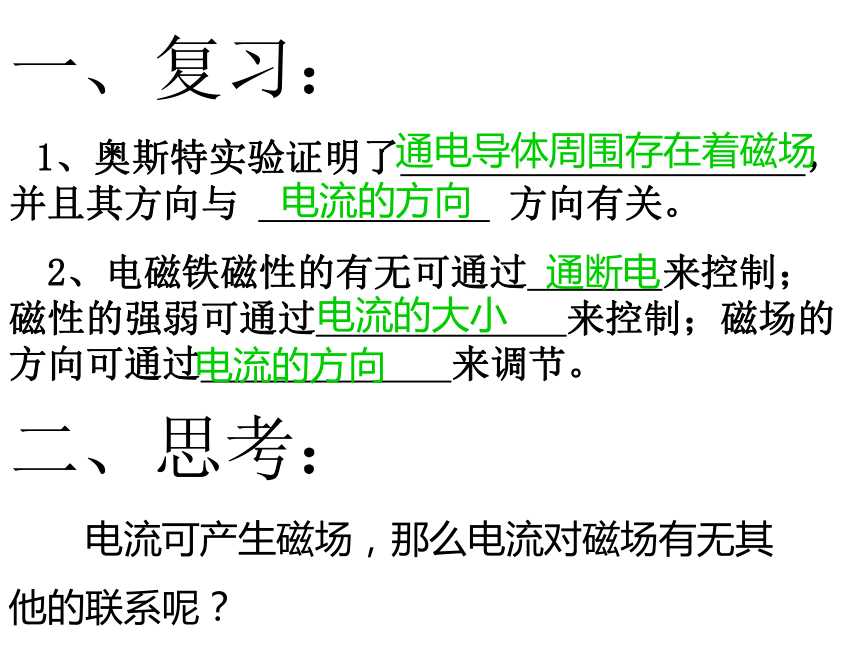

课件17张PPT。电动机第一课时一、复习：
1、奥斯特实验证明了 ，并且其方向与 方向有关。
2、电磁铁磁性的有无可通过 来控制；磁性的强弱可通过 来控制；磁场的方向可通过 来调节。通电导体周围存在着磁场电流的方向通断电电流的大小电流的方向二、思考：
电流可产生磁场，那么电流对磁场有无其

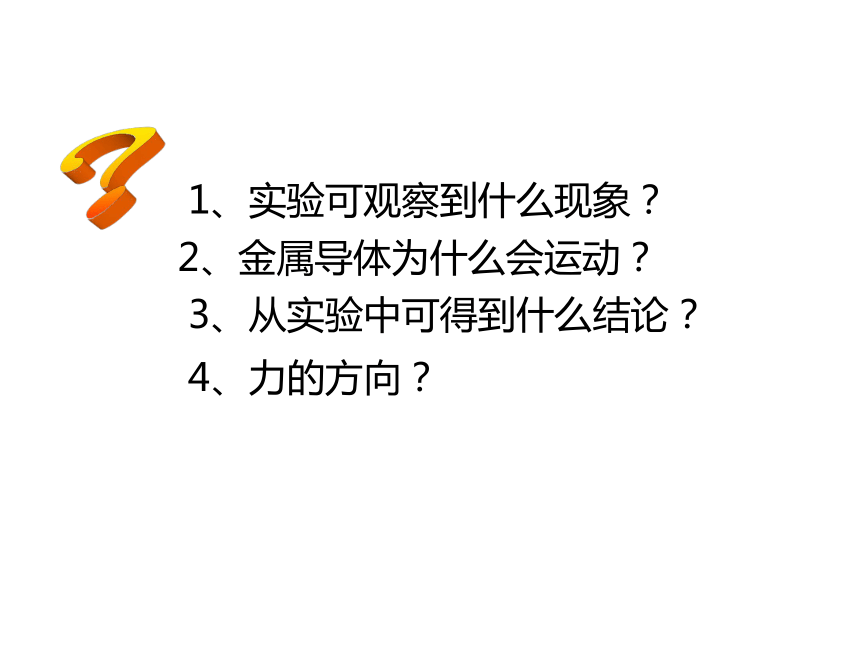

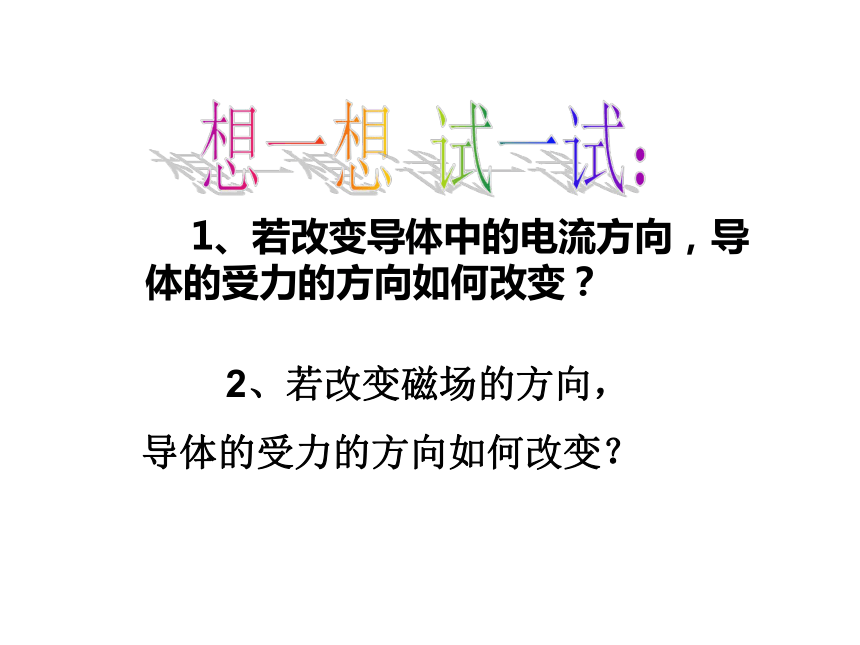

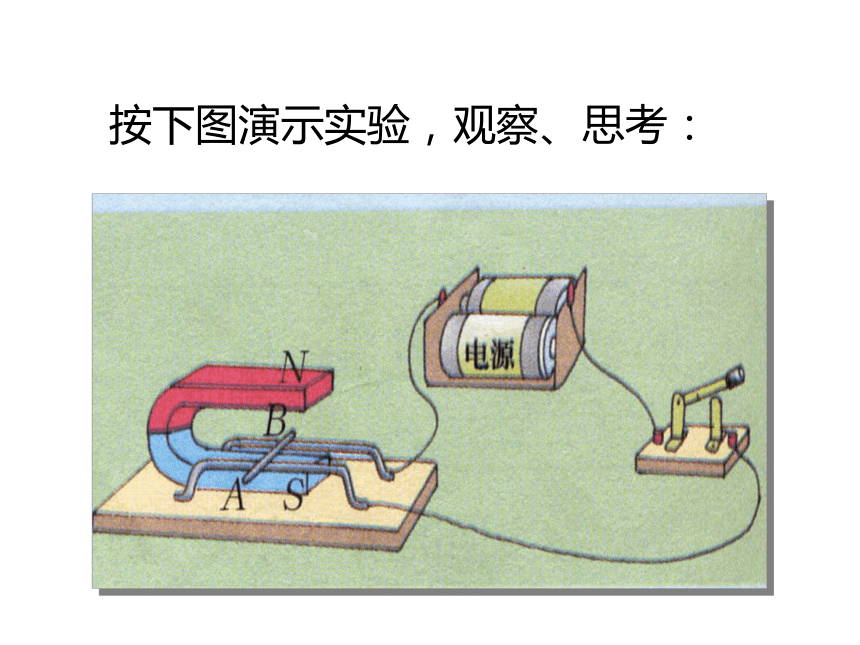

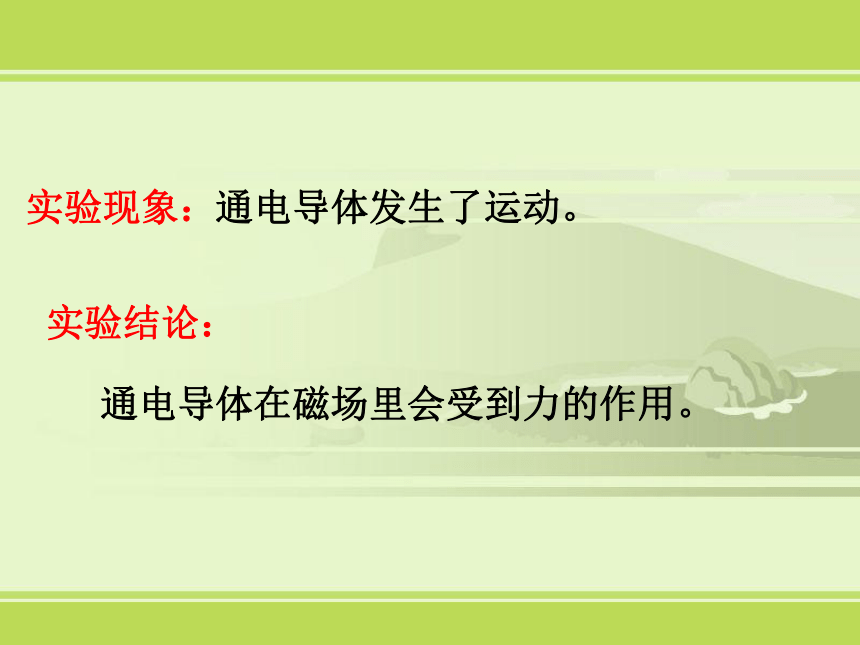

他的联系呢？按下图演示实验，观察、思考：？1、实验可观察到什么现象？ 2、金属导体为什么会运动？3、从实验中可得到什么结论？4、力的方向？实验现象：实验结论：通电导体发生了运动。通电导体在磁场里会受到力的作用。想一想 试一试： 1、若改变导体中的电流方向，导体的受力的方向如何改变？
2、若改变磁场的方向，
导体的受力的方向如何改变？

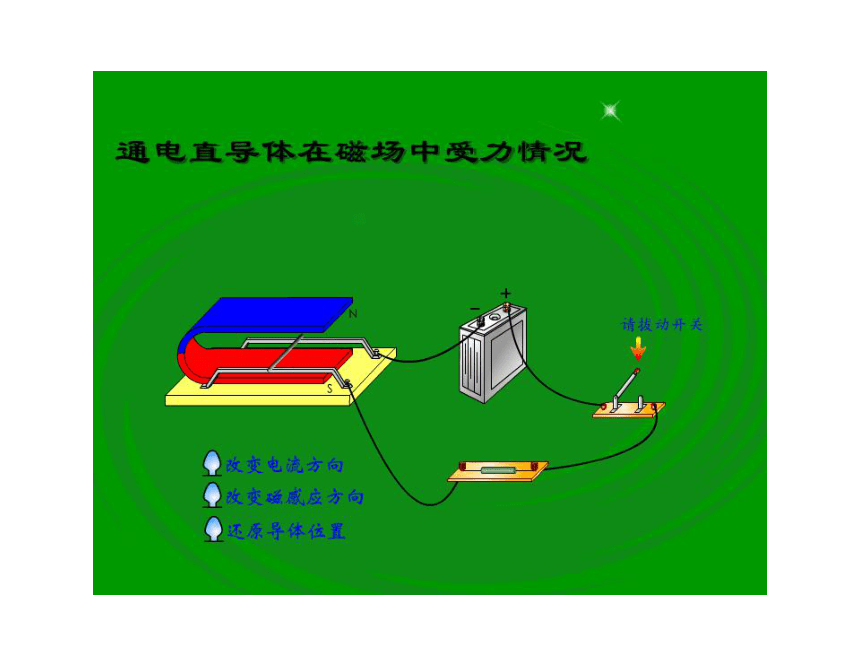

通电导体在磁场里受力方向与： 结论：1）电流方向2）磁场方向有关？ 若同时改变电流的方向和磁场的方向，导体受力的方向如何改变？结论：导体的运动方向将保持不变演示实验，观察现象：磁场对通电线圈的作用现象：原因解释： 平衡位置：如图b位置，线圈受力刚好抵消，线圈不能转动。（磁感线与线圈垂直）线圈转动，在b位置摆动几下停止。
能量的转换：通电线圈在磁场中转动，
电能转化为机械能。1．通电导体在磁场里会受到力的作用。
2．通电导体在磁场里受力的方向，跟电流方向和磁感线方向有关。
3．通电线圈在磁场中受力转动，在平衡位置时静止。
4．通电导体在磁场中运动消耗了电能，得到了机械能。课堂小结1、如图所示，把一根直导线AB放在蹄形磁铁的磁场中，接通电源后，让电流通过导体AB，下列说法正确的是（ ）
A. AB仍静止 B. AB在水平方向运动起来
C. AB沿磁场方向运动 D. AB沿电流方向运动 2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变 3、将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其原因可能是（ ）
线圈中的电流太大
B. 线圈平面与磁场方向平行
C. 线圈方向与磁场方向垂直
D. 线圈平面与磁感线夹角小作业：
作业本
