第四章 4.5 磁生电1[下学期]

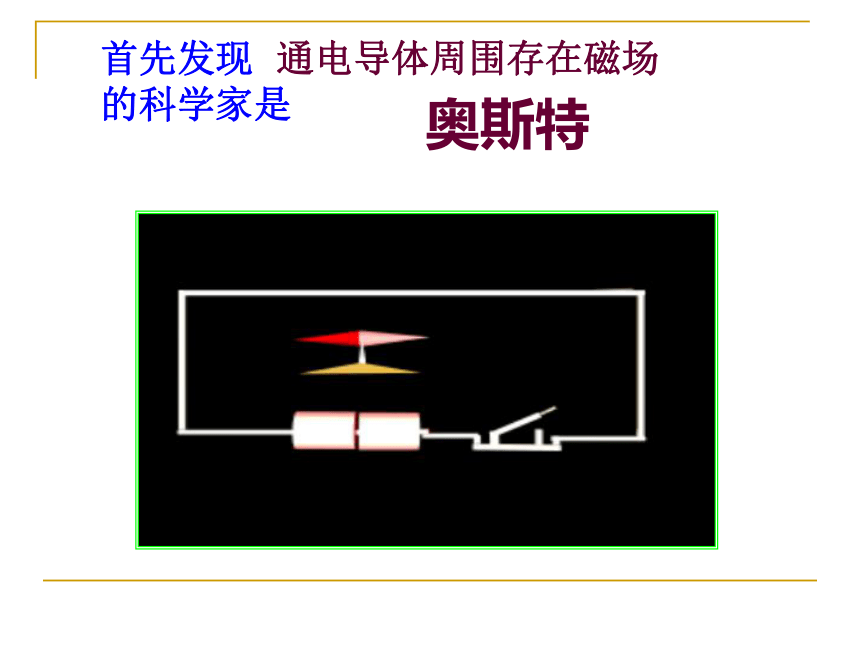

课件34张PPT。奥斯特首先发现　　　　　　　　　　　　　的科学家是通电导体周围存在磁场磁能否生电？电能生磁4.5 磁生电 英国科学家_______，经过十年坚持不懈的努力，终于在1831年成功地利用磁场获得电流。法拉第问题：

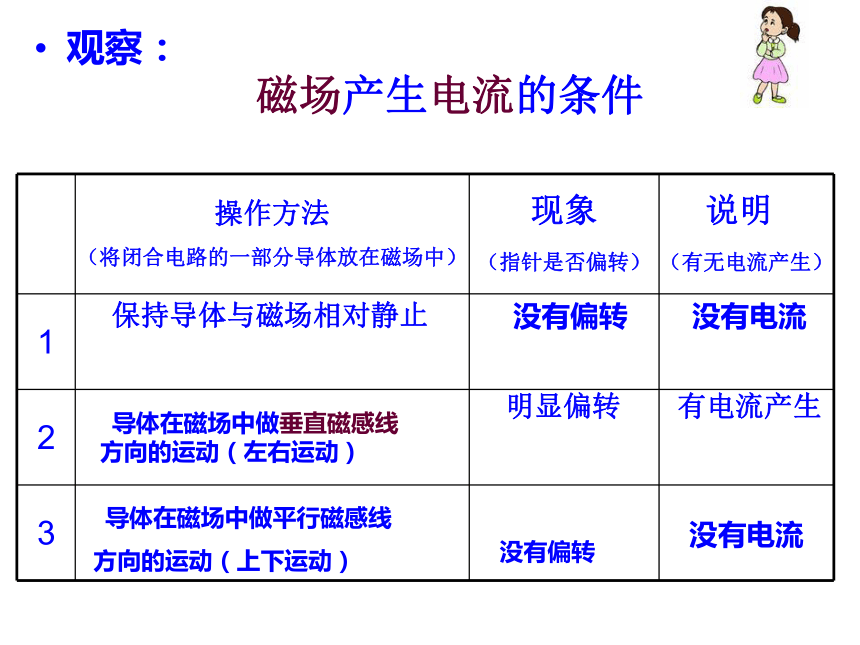

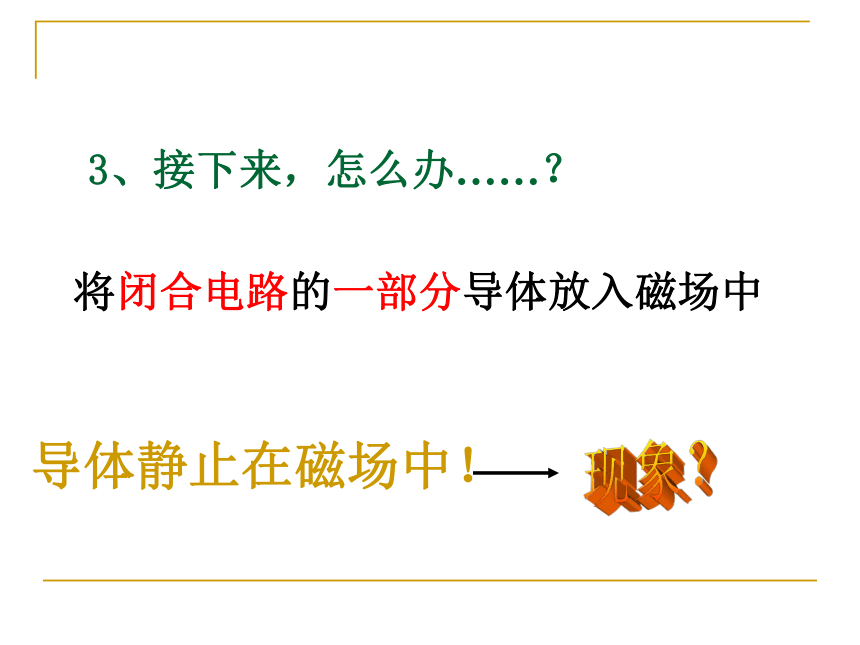

如何让磁场能产生电流？ 实验： 1、实验需要哪些实验器材？磁 铁 —— 导 体 —— 电流表 —— 提 供 磁 场电 流 的 载 体检验导体中电流的存在闭合电路 2、应如何处理这些实验器材呢？闭合电路——形成电流必要条件 3、接下来，怎么办……？将闭合电路的一部分导体放入磁场中导体静止在磁场中！ 观察：保持导体与磁场相对静止 导体在磁场中做垂直磁感线
方向的运动（左右运动） 导体在磁场中做平行磁感线

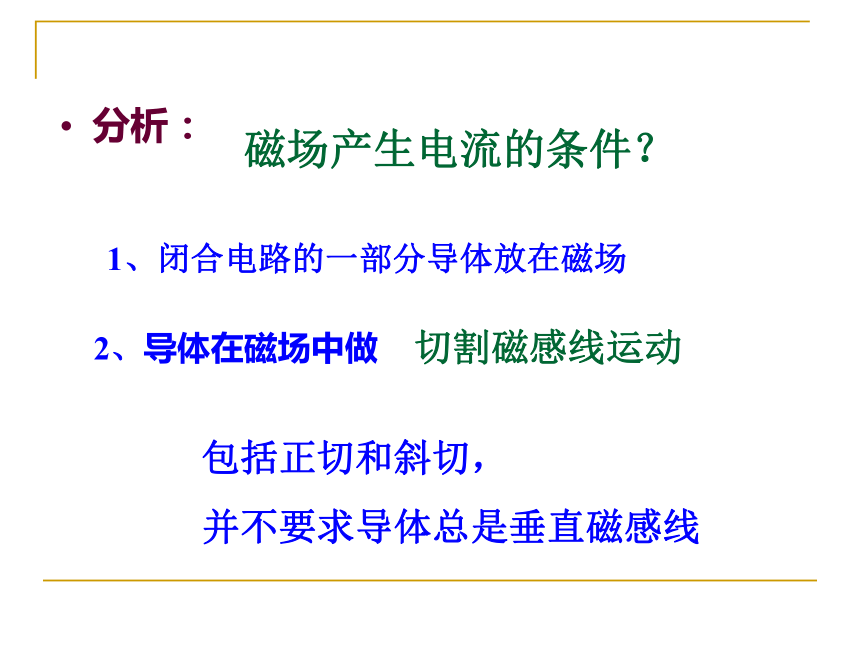

方向的运动（上下运动）没有偏转没有电流明显偏转有电流产生没有电流没有偏转磁场产生电流的条件 分析： 磁场产生电流的条件？1、闭合电路的一部分导体放在磁场2、导体在磁场中做　　　　　　　　
切割磁感线运动包括正切和斜切，

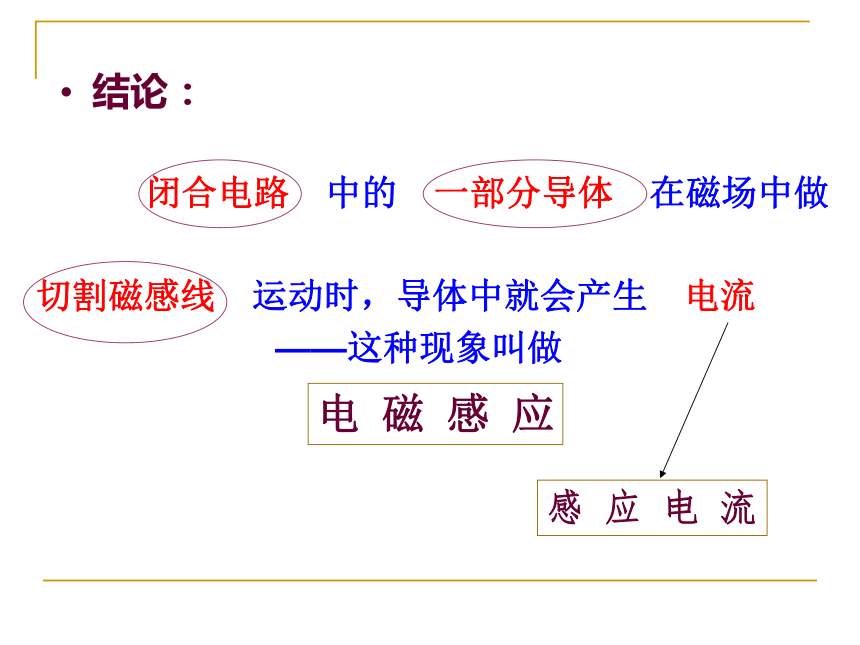

并不要求导体总是垂直磁感线 闭合电路　中的　一部分导体　在磁场中做
切割磁感线　运动时，导体中就会产生　电流　
——这种现象叫做

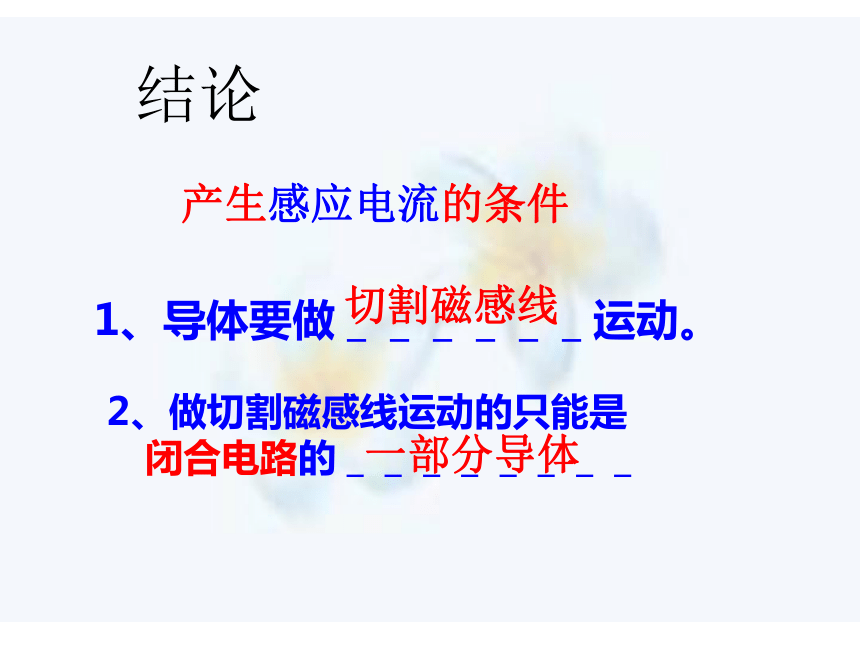

结论：电 磁 感 应感 应 电 流结论1、导体要做＿＿＿＿＿＿运动。2、做切割磁感线运动的只能是
　闭合电路的＿＿＿＿＿＿＿＿产生感应电流的条件切割磁感线一部分导体产生电流的条件：
１.闭合电路
２.存在电压切割磁感线的导体　两端存在电压叫
　　　　　　　感应电压 电路不闭合，
导线不会有感应电流！但导体两端确有电压！ 感 应 电 压探究：影响感应电流方向的因素1、提出问题：

感应电流的方向和哪些因素有关？2、建立猜想和假设：可能与磁场方向有关
可能与导体的运动方向有关3、设计实验方案：4、设计实验记录表：表1：表2： 导体中的感应电流方向与
磁场方向有关，与导体的运动方向有关探究：影响感应电流方向的因素5、分析实验现象得出结论： 如果同时改变导体的运动方向和磁场方向，感应电流方向会发生怎样的变化？（1）感应电流方向与导体的运动方向有关；（2）感应电流方向与磁场方向有关。感应电流的大小与那些因素有关？猜测：1.导线切割的速度3.永磁体的强度探究活动2.导线切割的速度的方向4.切割导线的条数5.切割导线的有效长度1.导线切割的速度
2.永磁体的强度3.切割导线的条数4.切割导线的有效长度感应电流的大小与那些因素有关？发电机交流电的产生发电机是把机械能
转化为电能的机器发电机原理：电磁感应现象电流和能量二. 导体中感应电流的方向跟导体运动方向和磁感线方向有关。 三. 在电磁感应现象中，
机械能转化为电能。 电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。感应电流：由于电磁感应产生的电流就叫着感应电流感应电压产生的条件：导体做切割磁感
线运动课堂小结1、磁能否产生电能2、是否无论如何运动都能产生电流？否3、如何运动才会产生感应电流？还需要什么条件？导体做切割磁感线运动，导体必须是闭合的而且是一部分课堂巩固练习 1、观察图1（a）和（b），回答：
图（a）的实验证实了__________________．
图（b）的实验证实了 __________________。
“电磁感应”现象。磁场对通电导线有力的作用。课本练习甲乙课本练习丙丁N垂直屏幕
向外运动5、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCD3、如下图所示，要想此闭合电路中能产生感应电流，导体棒AB应该( )
?
　 A.竖直向下运动
B.水平向右运动
　 C.水平向外运动 课堂巩固练习 C4.要改变导体在磁场中产生感应电流的方向，下面哪种做法是正确的( )
　　A.改变磁场强弱
B.同时改变磁场方向和切割磁感线的方向
　　C.改变切割磁感线的速度
D.只改变磁场方向或切割磁感线方向D课堂巩固练习 课后探究： 感应电流的大小与哪些因素有关？ ①、可能与导线切割磁感线的速度大小有关；
②、可能与切割导线的有效长度有关；
③、可能与磁场的强弱有关；
④____________________________……
