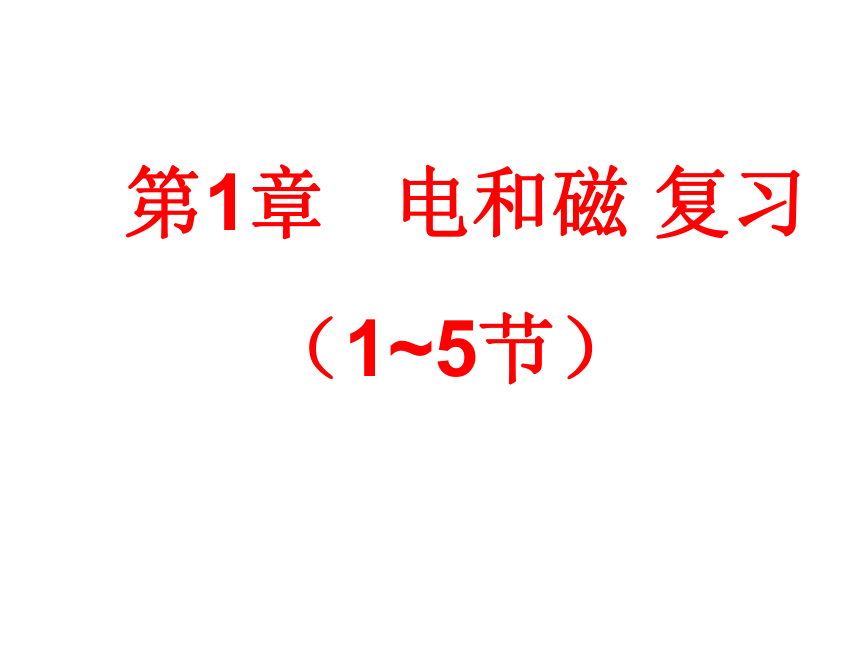

第1章 电与磁(1-5节) 复习

课件26张PPT。第1章 电和磁 复习（1~5节）四种基本的磁感线：
　①条形磁体②蹄形磁体
③同名磁极间的磁感线

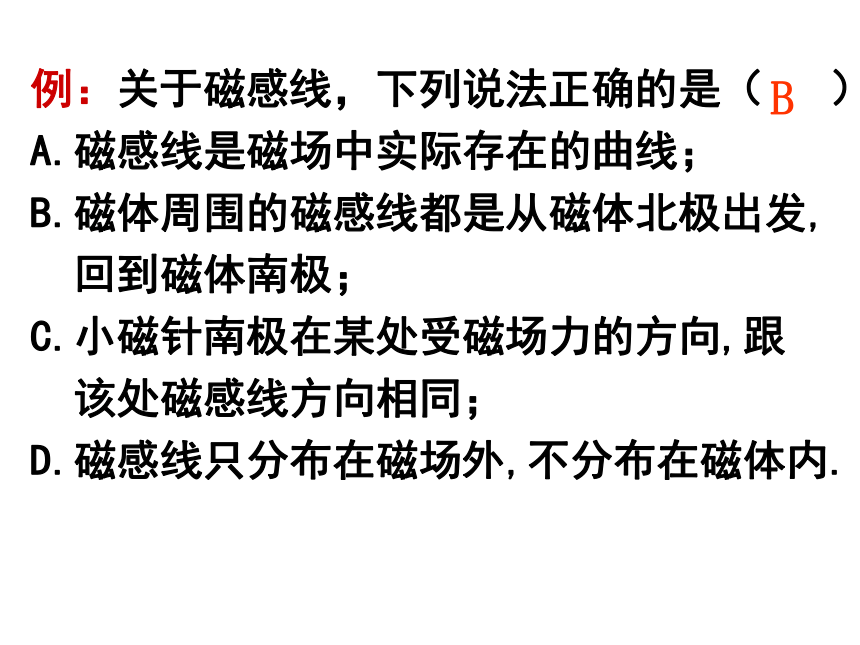

　④异名磁极间的磁感线例：关于磁感线，下列说法正确的是（ ）
A.磁感线是磁场中实际存在的曲线；
B.磁体周围的磁感线都是从磁体北极出发,
回到磁体南极；
C.小磁针南极在某处受磁场力的方向,跟
该处磁感线方向相同；

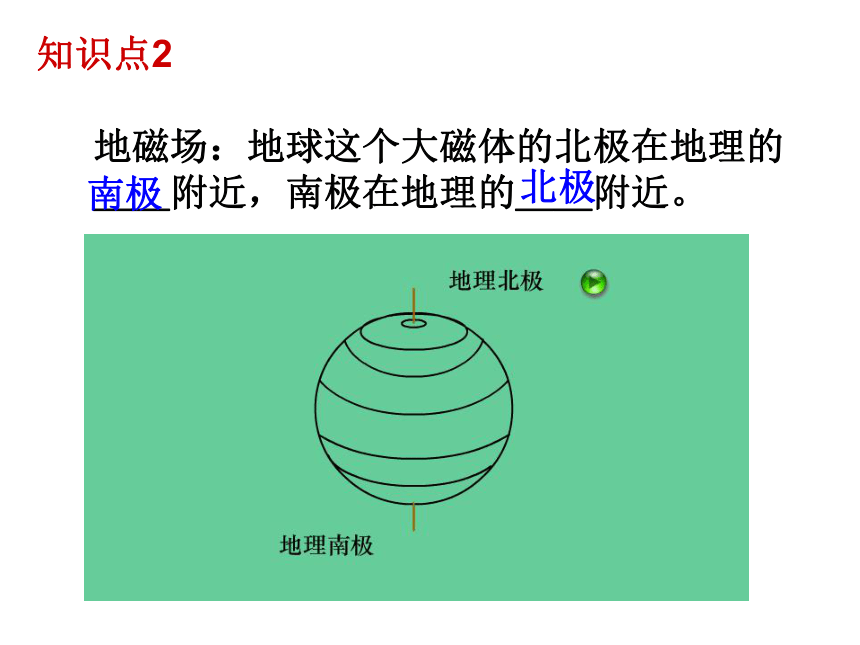

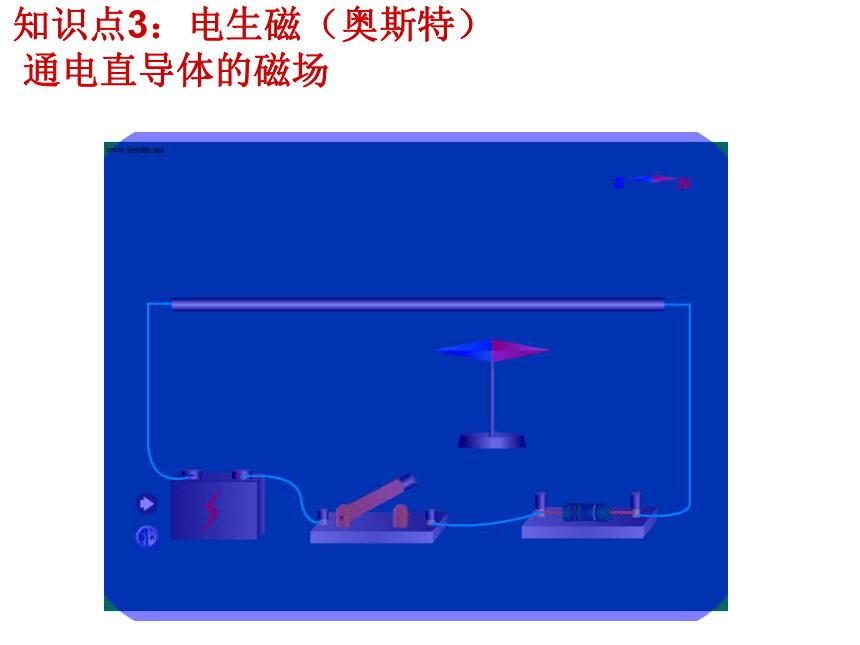

D.磁感线只分布在磁场外,不分布在磁体内.B地磁场：地球这个大磁体的北极在地理的＿＿附近，南极在地理的＿＿附近。南极北极知识点2知识点3：电生磁（奥斯特）

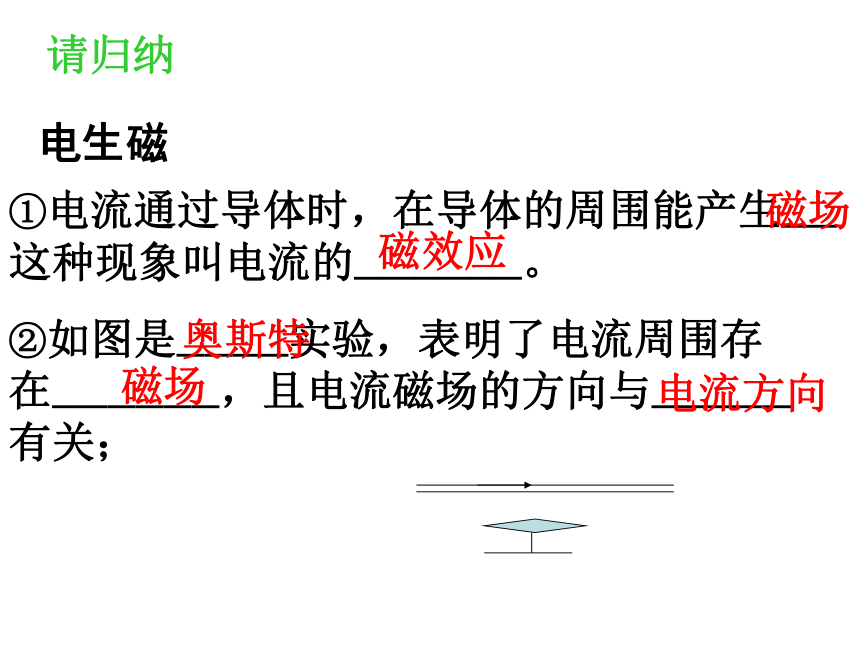

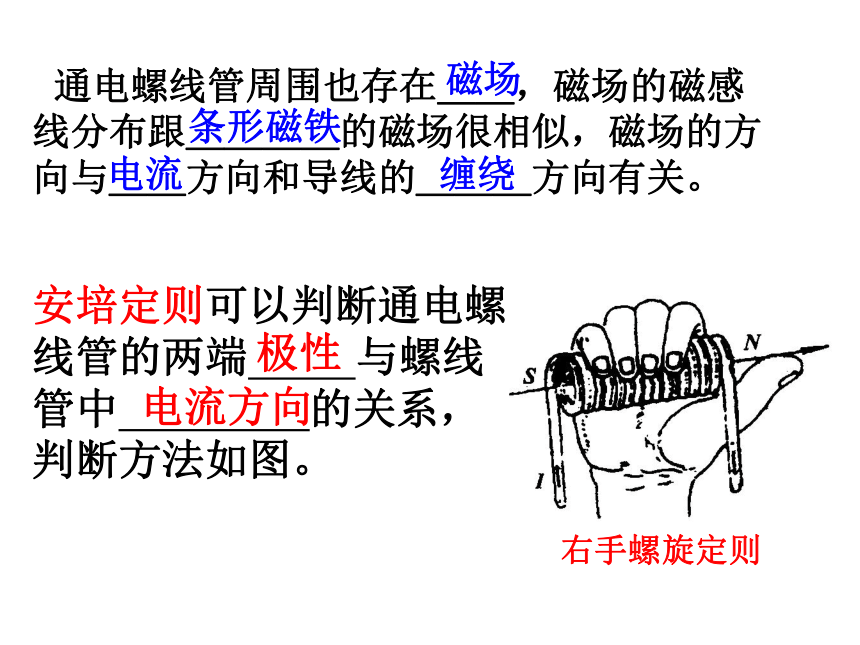

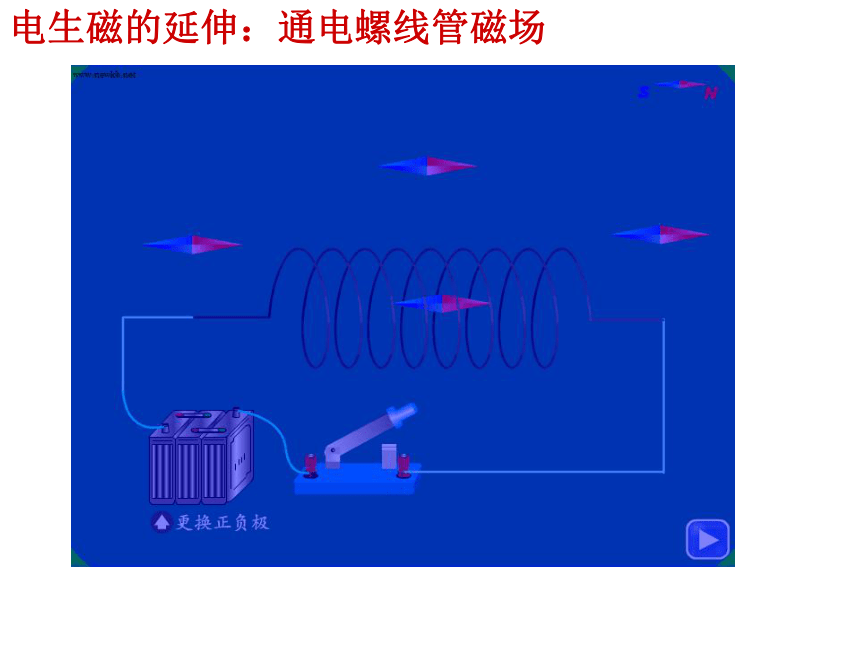

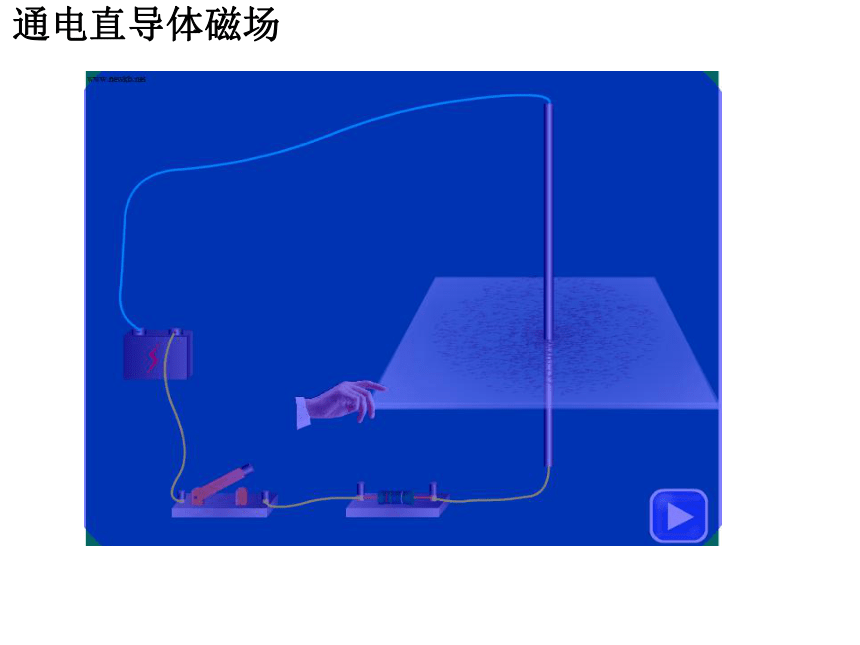

通电直导体的磁场通电直导体磁场电生磁①电流通过导体时，在导体的周围能产生——这种现象叫电流的——————。 磁场磁效应②如图是————实验，表明了电流周围存在——————，且电流磁场的方向与—————有关； 奥斯特磁场电流方向请归纳电生磁的延伸：通电螺线管磁场安培定则可以判断通电螺
线管的两端 与螺线
管中 的关系，
判断方法如图。 极性电流方向 通电螺线管周围也存在＿＿，磁场的磁感线分布跟＿＿＿＿的磁场很相似，磁场的方向与＿＿方向和导线的＿＿＿方向有关。 磁场条形磁铁电流缠绕右手螺旋定则例1.根据小磁针静止时的指向,在图中标明螺线管中电流的方向。SN电磁铁 电磁继电器电磁铁主要是由————————————构成。 通电螺线管和铁芯电磁铁的磁性有无可以通过————的通断来控制，而电磁铁的强弱与螺线管的————————————————有关。 电流线圈匝数、电流大小知识点4：电生磁的应用 如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是 （ ）
A.C接E，D接F
B.C接E，B接F
C.A接E，D接F
D.A接E，B接F B 例1 如图所示，在电磁铁的正上方挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动时，会出现的现象是 .（ ）
A.电流表示数变大，弹簧长度变长
B. 电流表示数变大，弹簧长度变短
C.电流表示数变小，弹簧长度变长
D. 电流表示数变小，弹簧长度变短A例2例3：如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是 （ ）
A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转动，电铃响D知识点5：磁电作用产生力磁场对通电导线有＿的作用，其方向跟＿＿方向和＿＿方向有关；通电线圈在磁场中会＿＿（电动机原理）。 力电流磁场转动归纳：应用：直流电动机：用＿＿＿供电。通电线圈通过换向器改变＿＿方向，使线圈能＿＿转动.它的构造主要由＿＿、＿＿、＿＿＿、电刷等组成。直流电电流持续线圈磁铁换向器实际的电动机由＿＿＿＿＿＿两个部分组成转子和定子闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。知识点6：电磁感应（磁生电）电磁感应现象闭合电路的一部分导体在磁场中做————————运动，电路中能产生电流的现象，叫——————现象，它是由英国人_____发现的。 电可以产生磁现象，磁也能产生电现象。切割磁感线电磁感应法拉第电磁感应现象的发现，进一步揭示了电和磁之间的联系，导致了——————的发明，使人类大规模使用————成为可能，开辟了电气化的新纪元。 发电机电能请归纳电磁感应（磁生电）的应用实际使用的交流发电机（旋转磁场式）；组成定子——线圈产生感应电流转子（电磁铁）动力机水轮机汽轮机（核电站）内燃机蒸汽轮机（火力发电站）可以产生强磁场关于甲、乙两图正确的说法是（ ）
A、图甲是研究电磁感应现象的装置
B、图乙研究的现象中可以将电能转
化为机械能
C、利用图甲可以制成电动机
D、利用图乙可以制成发电机CD一、三个实验奥斯特实验通电导体磁场中受力电磁感应1、现象：小磁针发生偏转；
结论：通电导体周围存在磁场。2、现象：通电导体在磁场中产生运动；
结论：通电导体在磁场中受到力的作用。3、现象：电流表指针发生偏转；
结论：闭合电路的一部分导体在磁场里做切割磁感线的运动时，导体中就会产生电流。电生磁磁生电磁电作用二、两个延伸电磁感应磁生电从能量转化的角度去理解通电导体磁场中受力磁电作用三、一个应用奥斯特实验电生磁
