家庭电路[上学期]

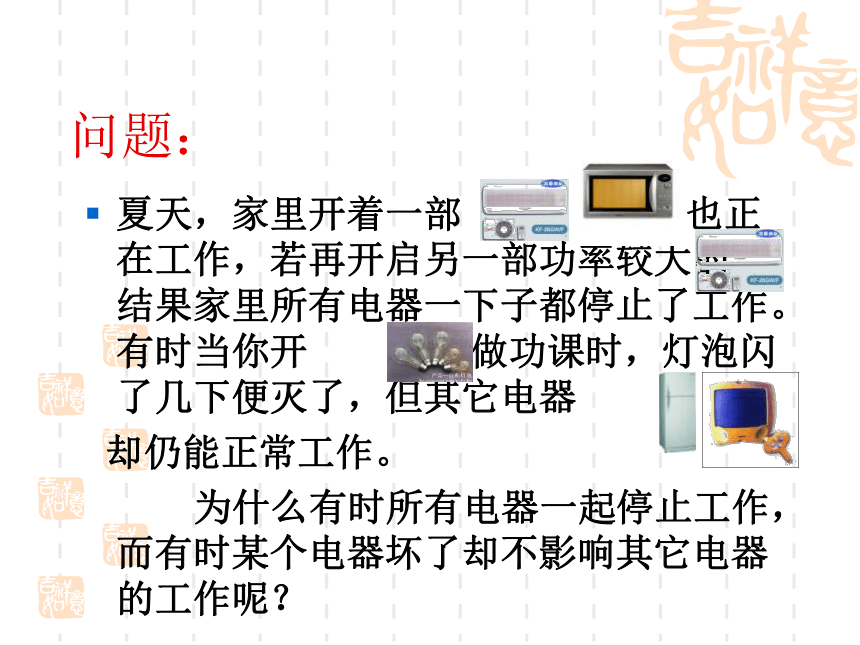

课件43张PPT。问题：夏天，家里开着一部 也正在工作，若再开启另一部功率较大的，结果家里所有电器一下子都停止了工作。有时当你开 准备做功课时，灯泡闪了几下便灭了，但其它电器
却仍能正常工作。

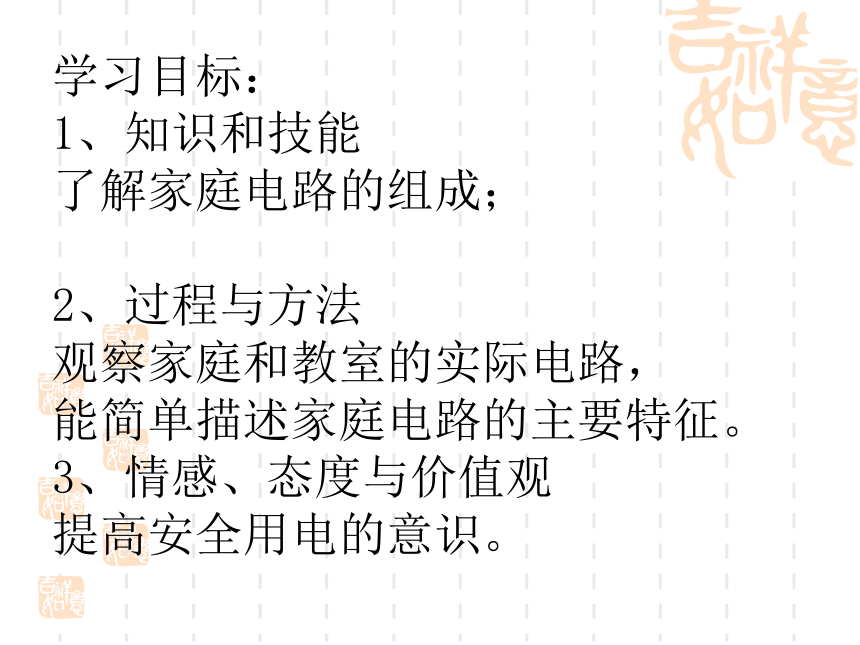

为什么有时所有电器一起停止工作，而有时某个电器坏了却不影响其它电器的工作呢？家庭电路上教版《科学》九年级（上）第三章第七节学习目标：
1、知识和技能
了解家庭电路的组成；
2、过程与方法
观察家庭和教室的实际电路，
能简单描述家庭电路的主要特征。
3、情感、态度与价值观
提高安全用电的意识。一、家庭供电你知道吗？
1、家里的电来自哪里？
2、电是怎样到达你家的？

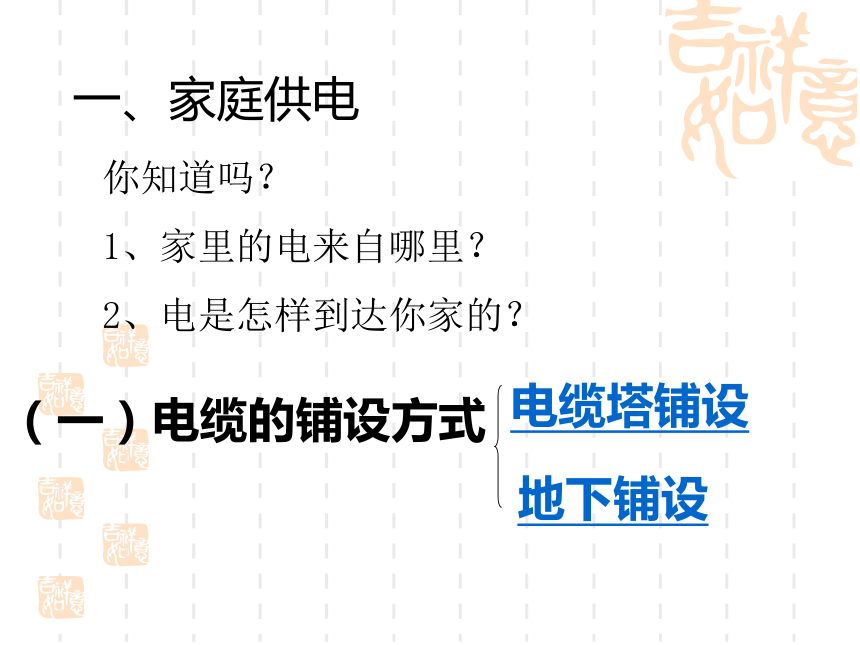

（一）电缆的铺设方式

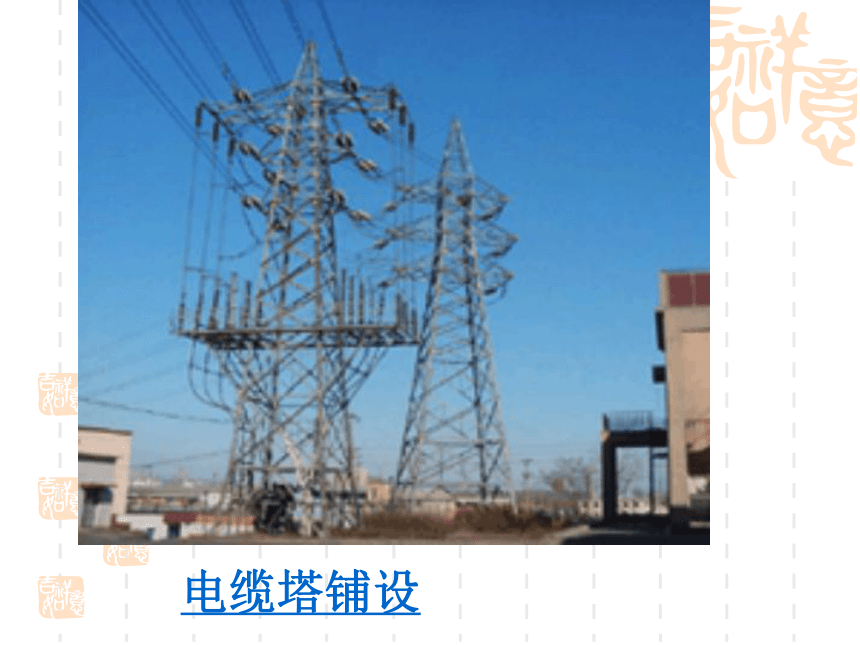

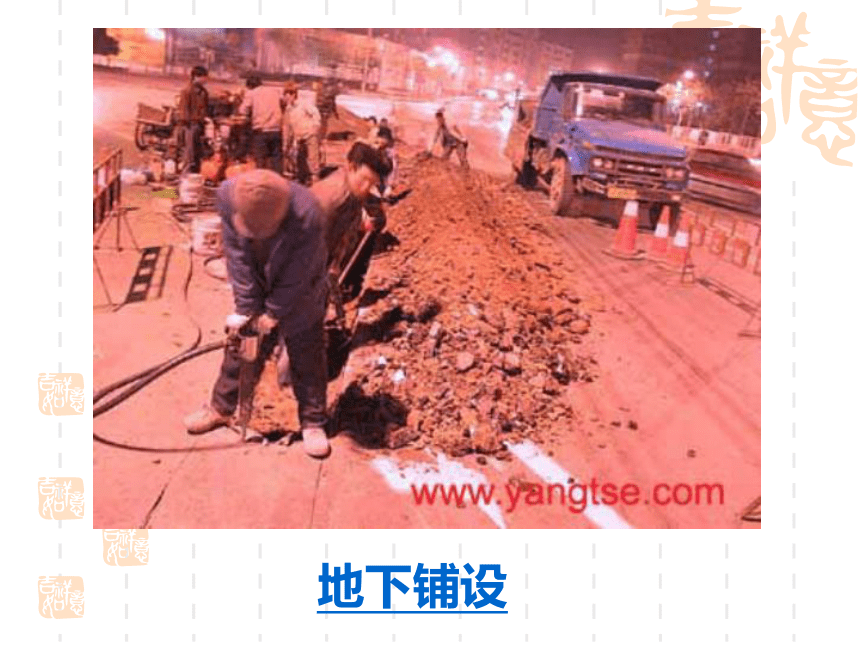

电缆塔铺设地下铺设电缆塔铺设

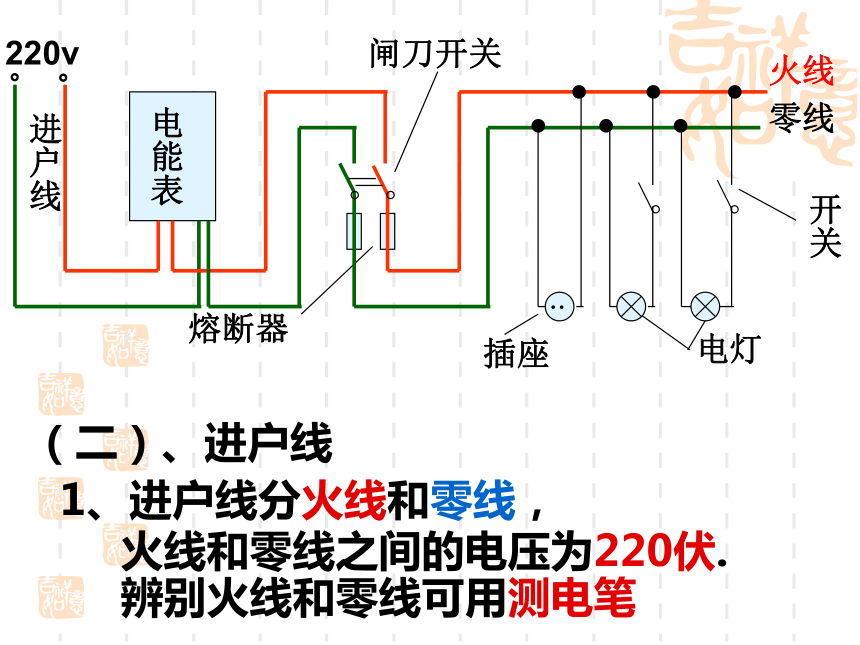

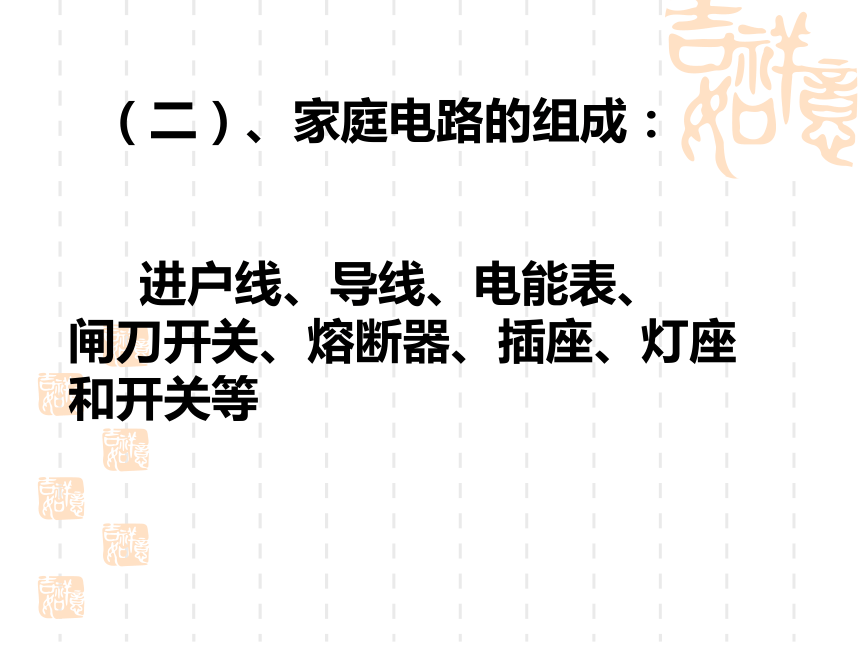

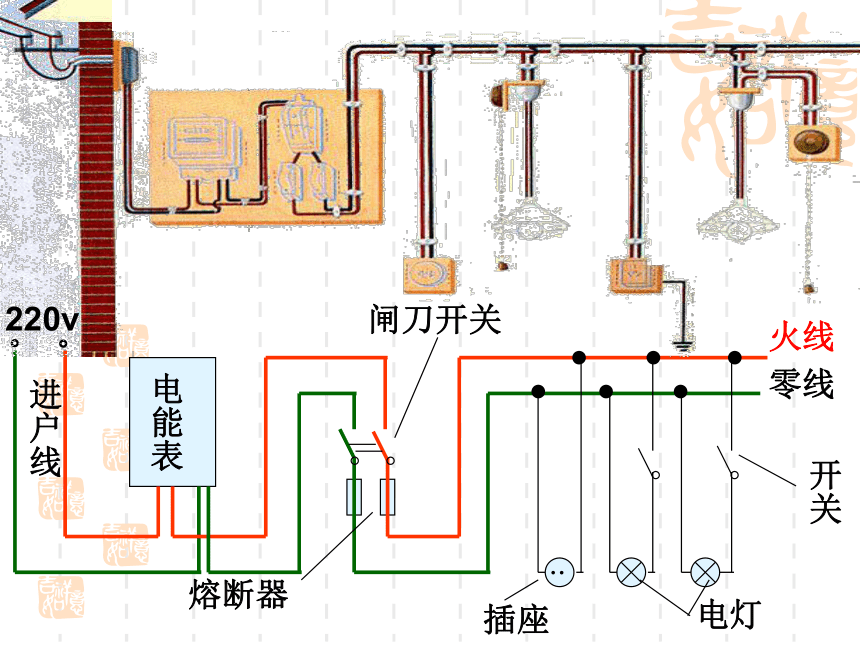

地下铺设熔断器闸刀开关插座电灯开关220v火线零线电能表进户线（二）、家庭电路的组成： 进户线、导线、电能表、

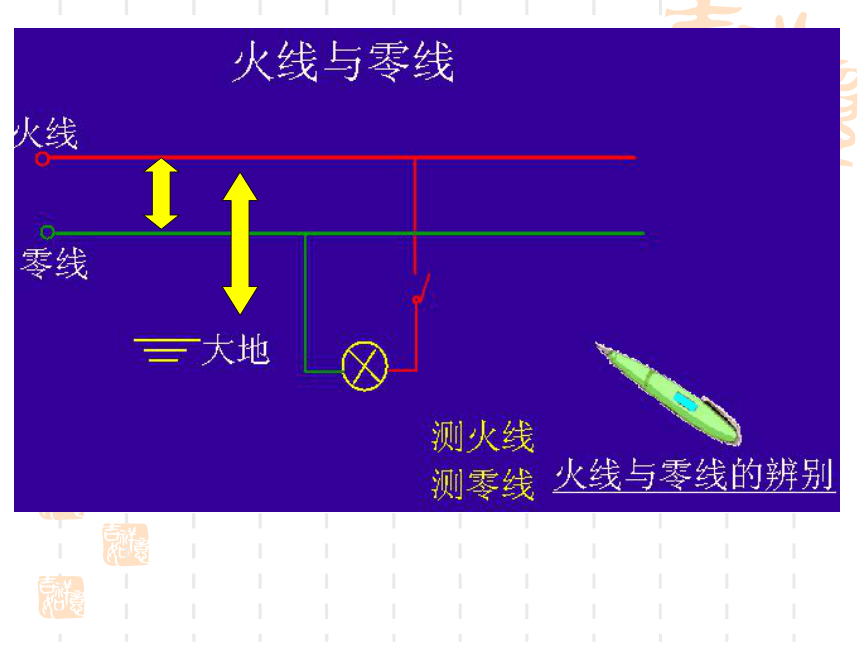

闸刀开关、熔断器、插座、灯座和开关等辨别火线和零线可用测电笔（二）、进户线1、进户线分火线和零线，火线和零线之间的电压为220伏.螺丝刀式钢笔式2、测电笔

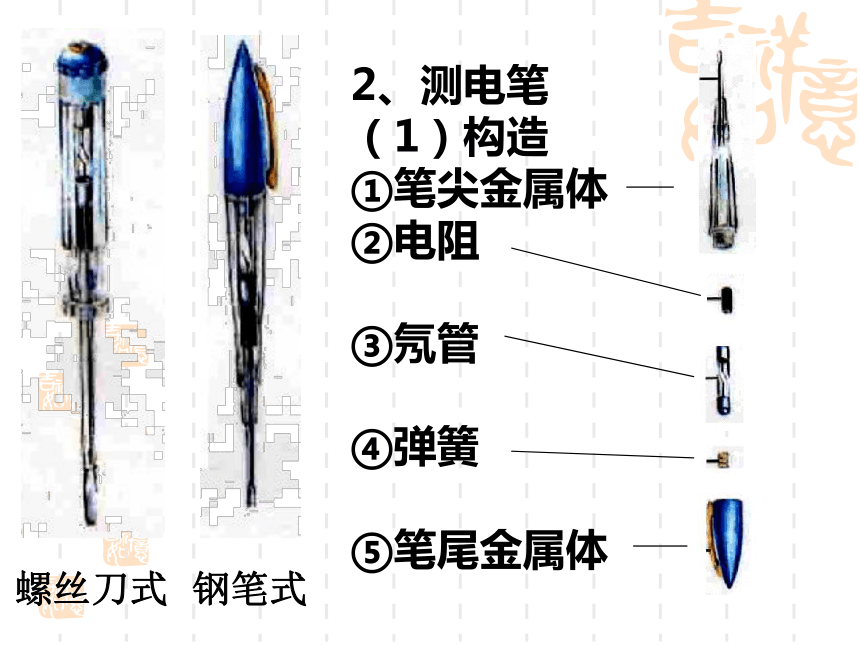

（1）构造
①笔尖金属体
②电阻
③氖管
④弹簧
⑤笔尾金属体（2）使用方法：手接触笔尾金属体，电线接触笔尖金属体。（3）测电笔原理：
测电笔测的若是火线，电流流过笔尖、电阻、氖管、弹簧，再经人体，经过大地，流到零线与电源构成回路，氖管发光。若笔尖接触的是零线，则不能形成闭合回路，氖管中没有电流，也就不发光。（三）电能表的连接12341,3进;2,4出电能表必须接在干路中闸刀开关1、闸刀开关是干路的总开关，其作用是接通和切断电源，便于更换电器或维修设备。（四）、闸刀开关探究1: 电源线要怎么
接入闸刀开关？电源线电源线探究2:
闸刀开关安装时
的应该怎样放置?2、闸刀开关的安装方法：①务必使电源线连在静触头上。②静触头一定要在上边，切不
可倒装（为什么？）1、闸刀开关是干路的总开关，其作用是接通和切断电源，便于更换电器或维修设备。（四）、闸刀开关如果倒装，在切断电源时，刀片容易在重力的作用下自动闭合，造成危险！熔 断 器二、观察保险丝1、实验： 保险丝目的：认识保险丝的作用
步骤：见书93页（4）选用原则：选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流2、保险丝（1）作用：保险丝的作用是保护电路及器件。当电路中的电流过大时,保险丝会自动熔断，切断电路。（2）保险丝的材料：
由电阻率大、熔点低的合金制成（3）规格：用保险丝的额定电流来表示(为什么？） 某同学家里由于
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？不行，因为铁丝、铜丝在电流
过大时不熔断，起不到保险的作用。
（该行为千万不能试）小结：
家庭电路的组成；
火线与零线间有220V电压；
测电笔及其使用；
保险丝的材料、作用和规格。 [ 基础题]
1、家庭电路中的两根电线，一根叫 线，
另一根叫 线。火线和零线之间有
的电压，零线和地之间电压为 。零火220V0V火零金属体火零2、 当一回小电工 :
如右图，你在检修家庭电路时发现电灯L不亮。
用测电笔测试C、D后，发现这两处都能使氖
管发光，而测试A、B两点时，只有在测A点时氖管发光，讨论一下，你觉得故障
出在哪里呢？[创新题]
你家要更换保险盒上的保险丝，
要求保险丝的额定电流是5安。
可你手边只有额定电流为1安、2安
和3安三种规格的保险丝，怎么办呢？插座 有金属外壳的家用电器，外壳一定要接地。什么是触电？ 人体是导体，人体触及带电体时，有电流通过人体，这就是触电。 电流对人体的危险与哪些因素有关？ 电流大小、通电时间长短、电流通过人体的部位，等等。
另外，有资料标明相同电压的交流电与直流电，交流电对人体危害更大。 人触电就一定会死亡吗？发生触电事故的原因是什么？安全电压值是多少？在此情况下绝对安全吗？ 1、根据欧姆定律知道，导体中的电流大小跟什么有关系？ 2、用手分别触摸一节干电池的正负极，为什么没有发生触电事故？ 3、通过人体的电流大小决定于什么？ 4、安全电压值是多少？在此情况下绝对安全吗？当通过人体的电流为8~10毫安时，人手就
很难摆脱带电体
当通过人体的电流达到100毫安时，短时间
内人就会窒息致死。
人体的安全电压是：不高于36V触电的形式：触电的形式：触电的形式：用电原则：请勿接触低压带电体
请勿靠近高压带电体
（低压勿摸，高压勿近）家庭电路安全用电的常识生活用电中要特别警惕什么？日常用电时，应特别警惕的是本来不该带电的物体带了电，本来是绝缘的物体的却不绝缘了。所以应该注意：
(1)防止灯座、插头、电线等绝缘部分损坏；
(2)保持绝缘部分干燥；
(3)避免电线跟其它金属物接触；
(4)定期检查及时维修线路及用电设备。
