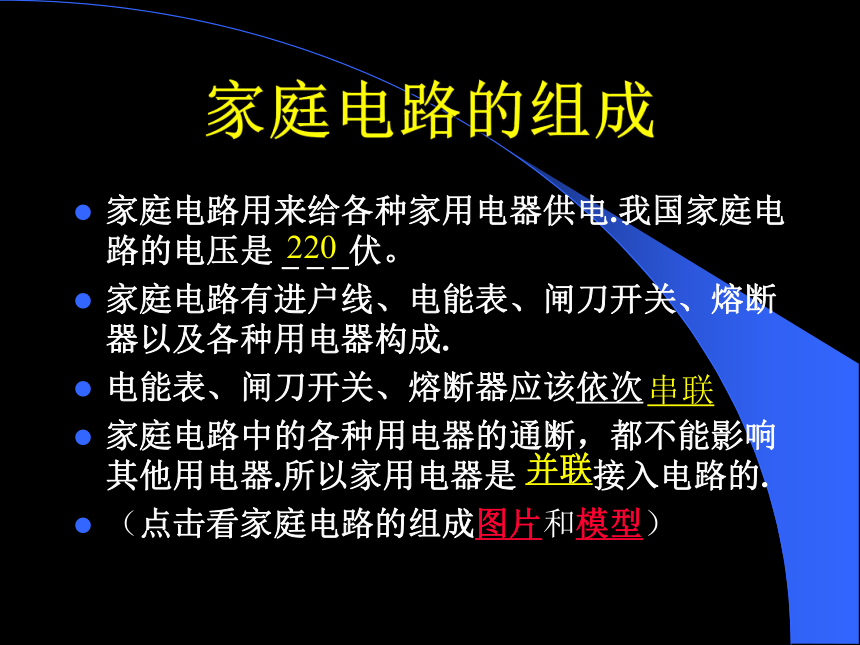

课件25张PPT。 第三章 电 能第八节 家庭电路迎宾曲宁波江北区妙山中学 王质洁家庭电路的组成家庭电路用来给各种家用电器供电.我国家庭电路的电压是 _ _ _伏。
家庭电路有进户线、电能表、闸刀开关、熔断器以及各种用电器构成.
电能表、闸刀开关、熔断器应该依次
家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是 接入电路的.

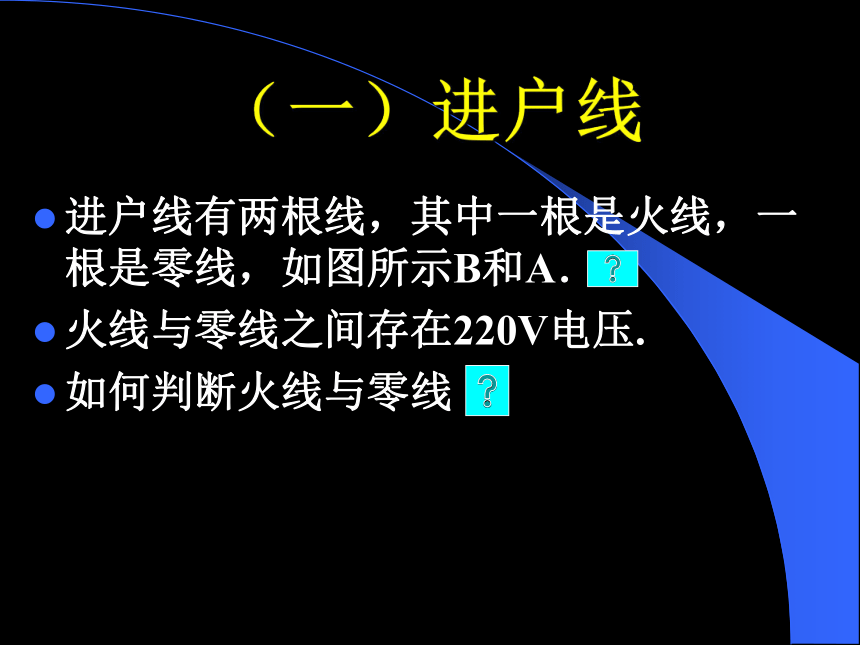

（点击看家庭电路的组成图片和模型）220并联串联（一）进户线进户线有两根线，其中一根是火线，一根是零线，如图所示B和A．
火线与零线之间存在220V电压.
如何判断火线与零线

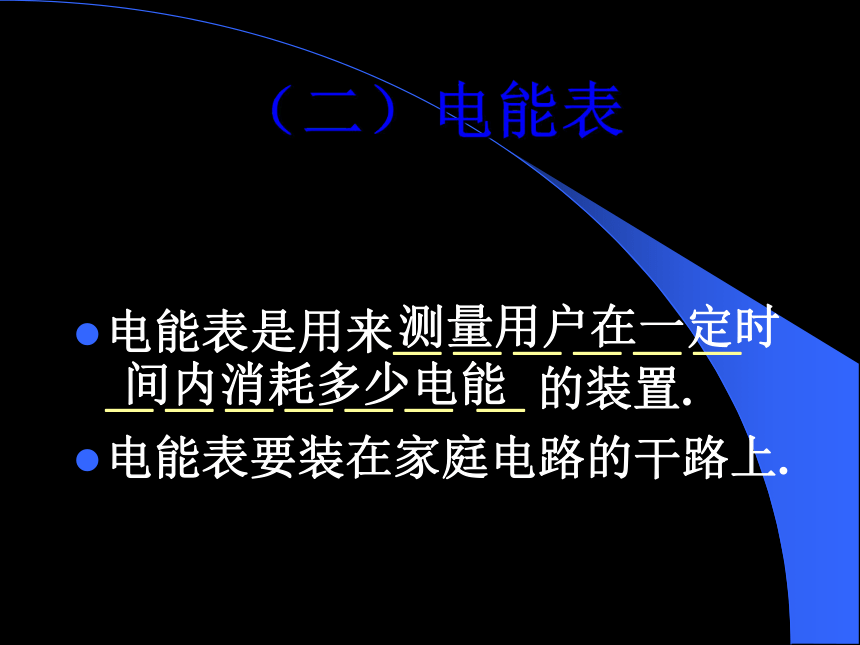

（二）电能表
电能表是用来＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ ＿ 的装置.
电能表要装在家庭电路的干路上.

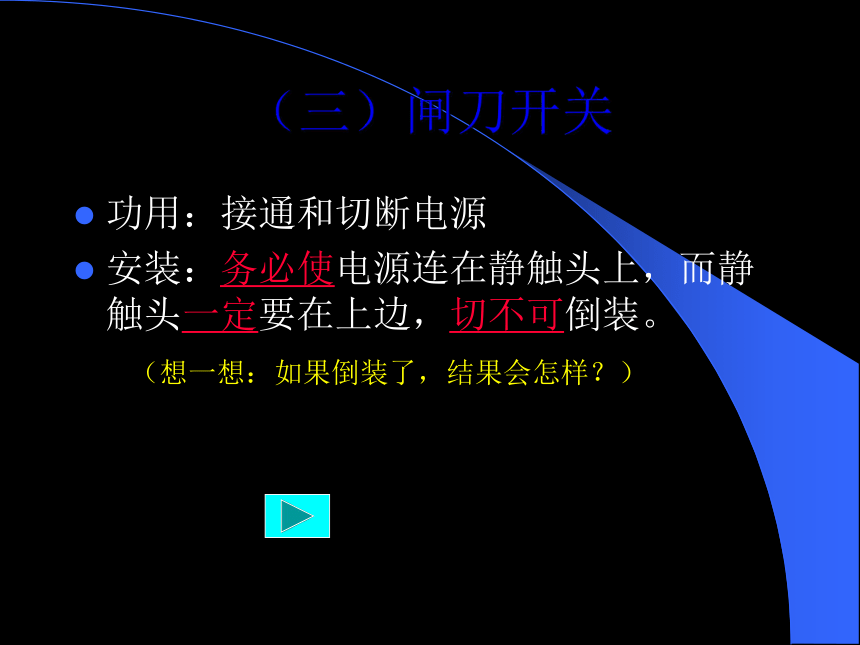

测量用户在一定时间内消耗多少电能（三）闸刀开关功用：接通和切断电源
安装：务必使电源连在静触头上，而静触头一定要在上边，切不可倒装。

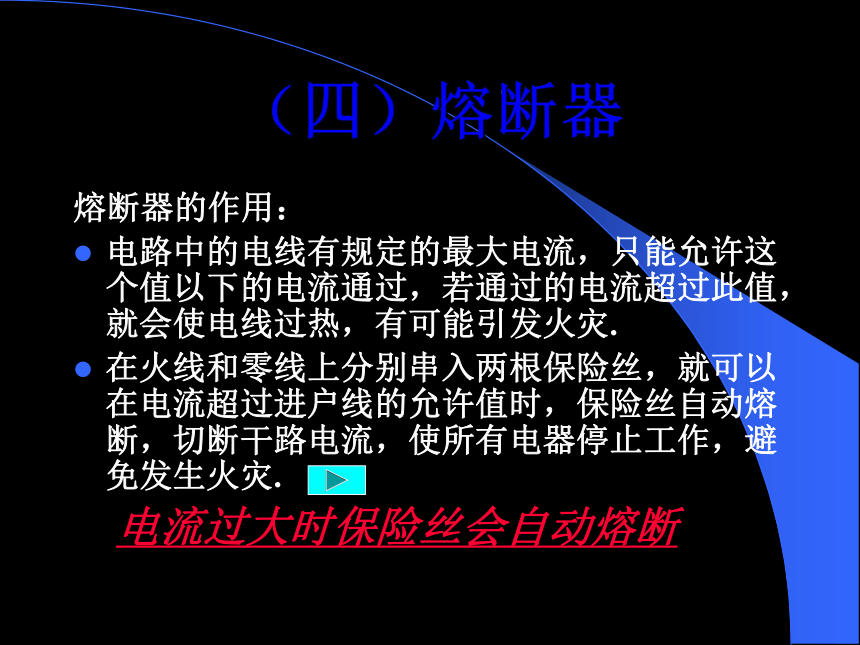

（想一想：如果倒装了，结果会怎样？）（四）熔断器 熔断器的作用：
电路中的电线有规定的最大电流，只能允许这个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾.
在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾.

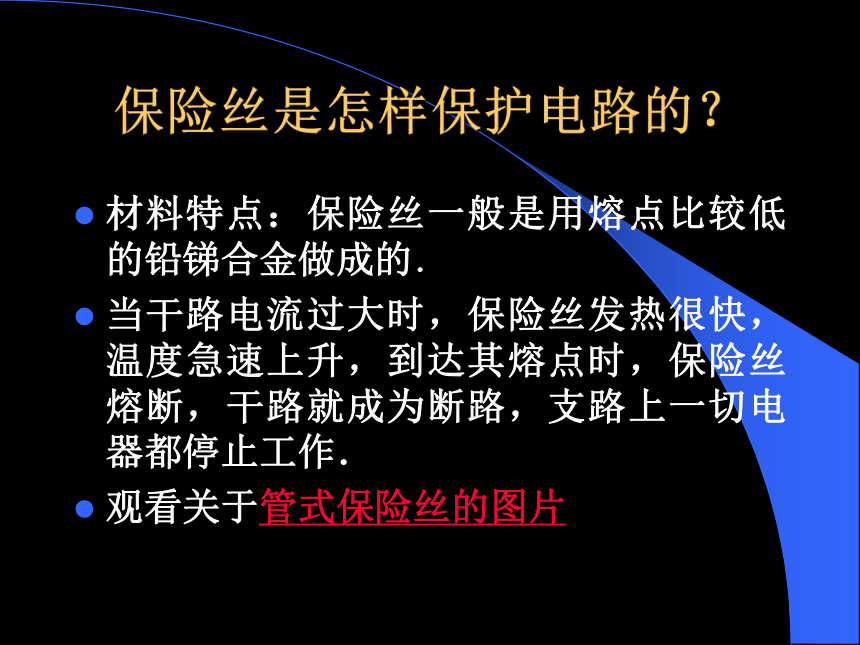

电流过大时保险丝会自动熔断保险丝是怎样保护电路的？材料特点：保险丝一般是用熔点比较低的铅锑合金做成的．
当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．

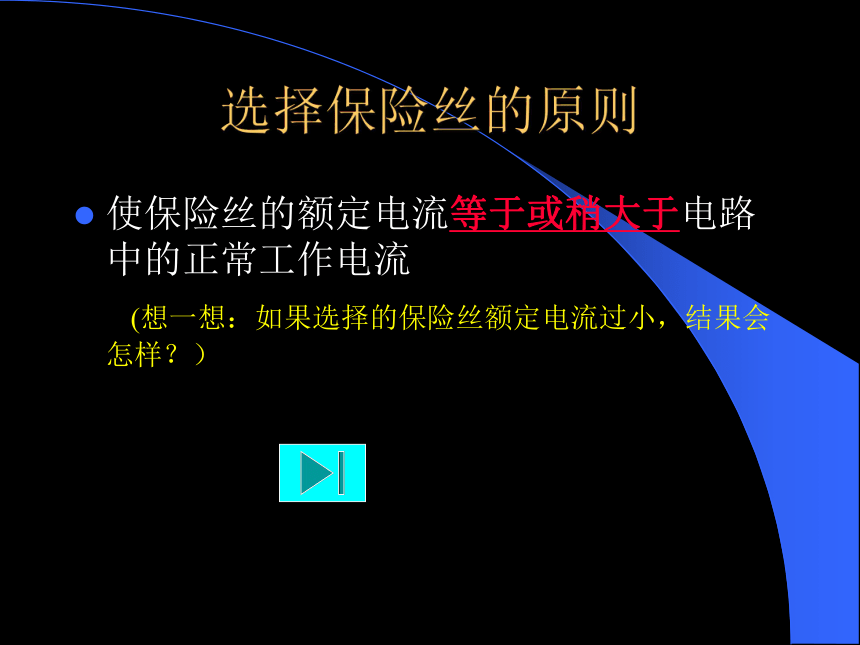

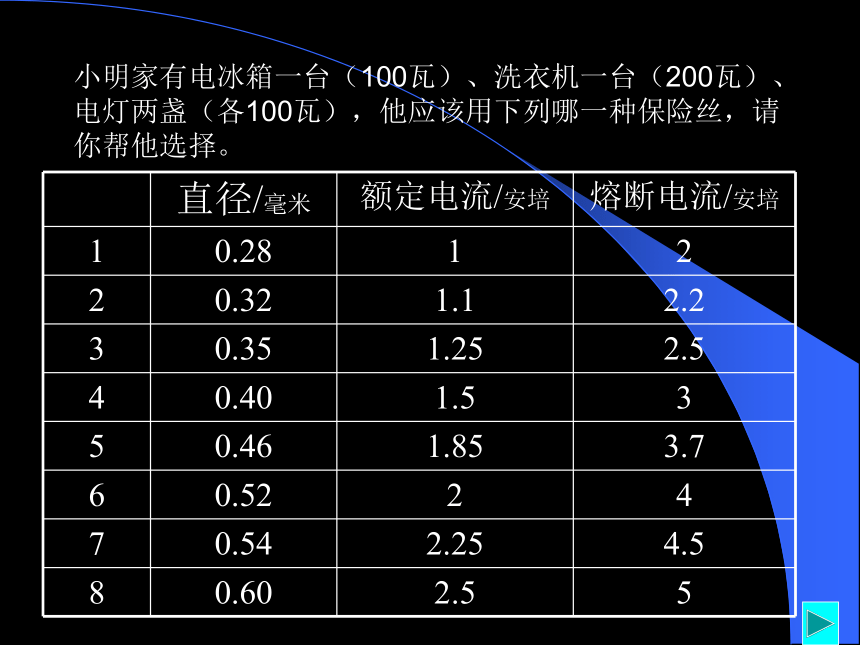

观看关于管式保险丝的图片小明家有电冰箱一台（100瓦）、洗衣机一台（200瓦）、电灯两盏（各100瓦），他应该用下列哪一种保险丝，请你帮他选择。选择保险丝的原则使保险丝的额定电流等于或稍大于电路中的正常工作电流
(想一想：如果选择的保险丝额定电流过小，结果会怎样？）（五）测电笔 测电笔的作用：用来区分火线、零线
测电笔的构造 ：点击观看测电笔的构造图片
由笔尖金属体、大电阻、氖管和笔尾金属体依次相连而成 .
测电笔的使用：点击观看测电笔的使用图片
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .若笔尖接触的是零线，氖管就不会发光 .用测电笔会触电吗？测电笔的原理：
火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光 .再见！返回家庭电路的线路视频包括进户线、电表、电闸室内布线日光灯、灯泡工作.返回测电笔的构造返回墙壁上的插座和开关图片两相插头和三相插头图片有安培表的插座返回电能表铭牌上的字样表示什么意思？电能表铭牌上的字样表示什么意思？返回电能表和各种保险盒、保险丝及保险盒的内部结构.返回用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .返回管式保险丝返回返回冰箱外壳通过三孔插座、插头接地防止触电的动画示意
电能表上“220V，10A”的字样表示：额定电压是220V，额定电流是10A，可以用在最大功率为220V×10A＝2200W的家庭电路中。
电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1 500转.
点击观看电能表图片
