家庭电路[下学期]

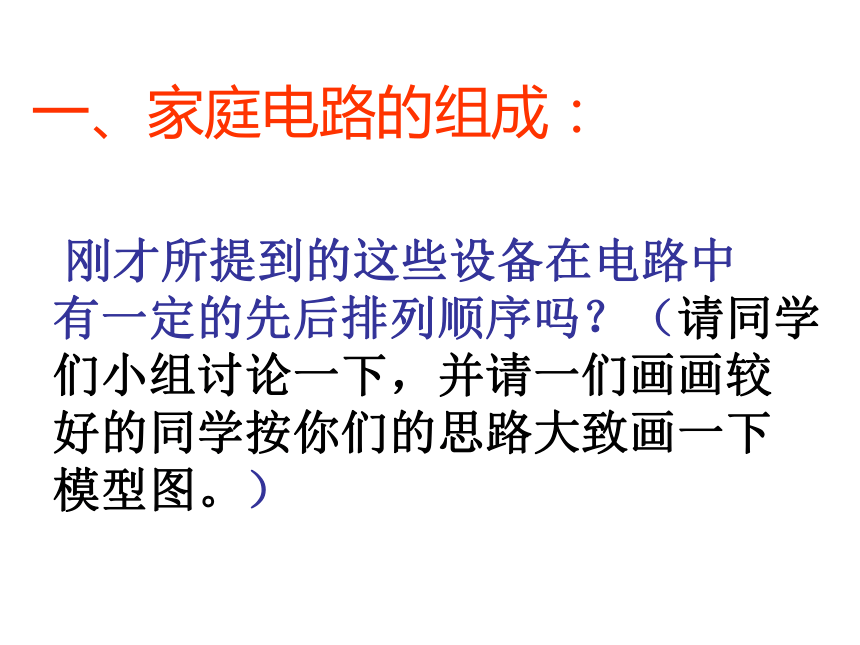

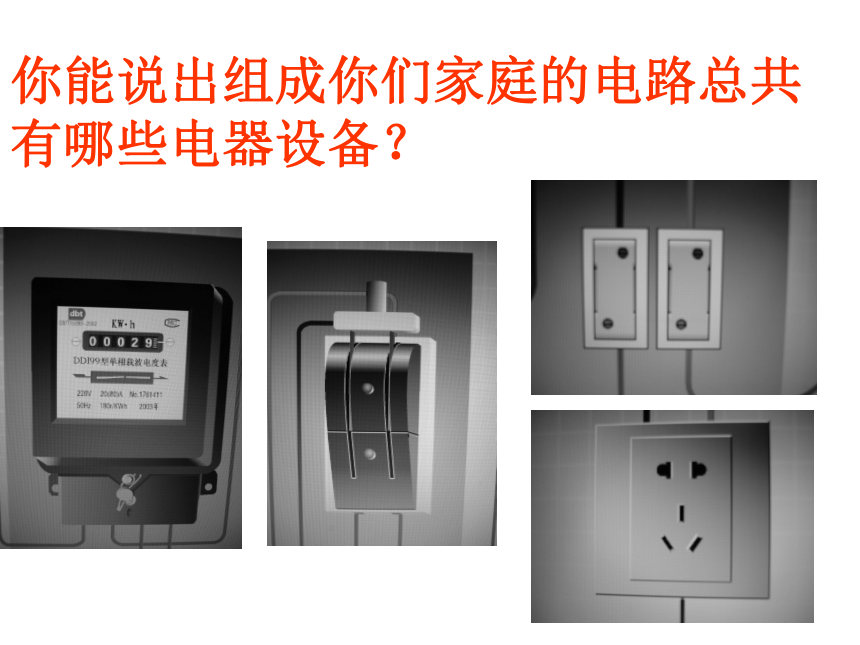

课件31张PPT。你能说出组成你们家庭的电路总共有哪些电器设备？一、家庭电路的组成： 刚才所提到的这些设备在电路中
有一定的先后排列顺序吗？（请同学
们小组讨论一下，并请一们画画较
好的同学按你们的思路大致画一下

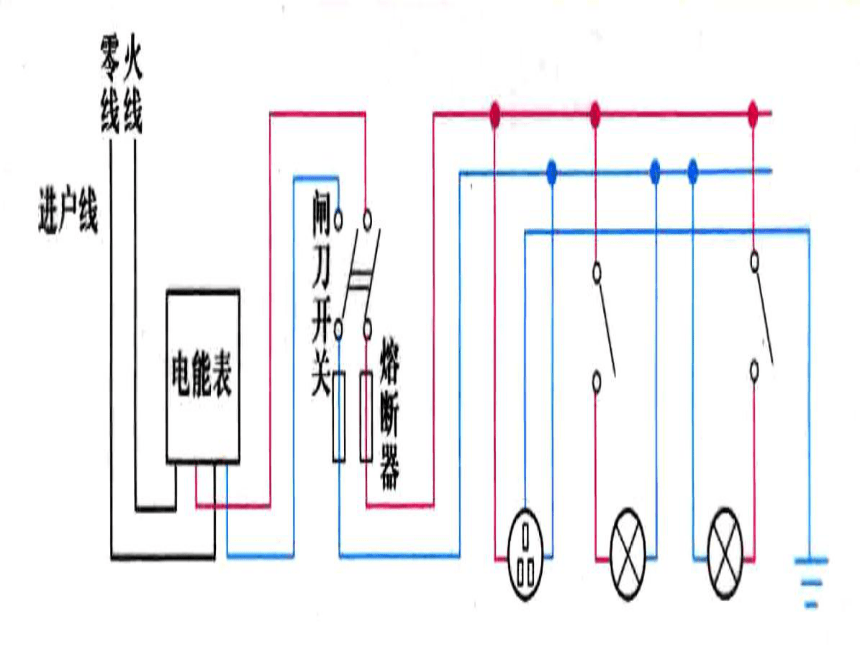

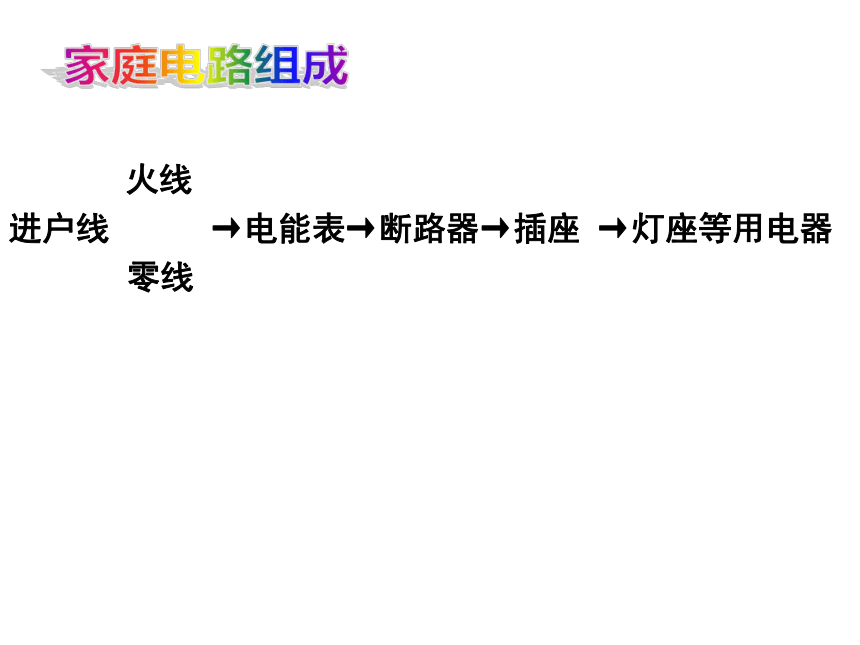

模型图。） 火线

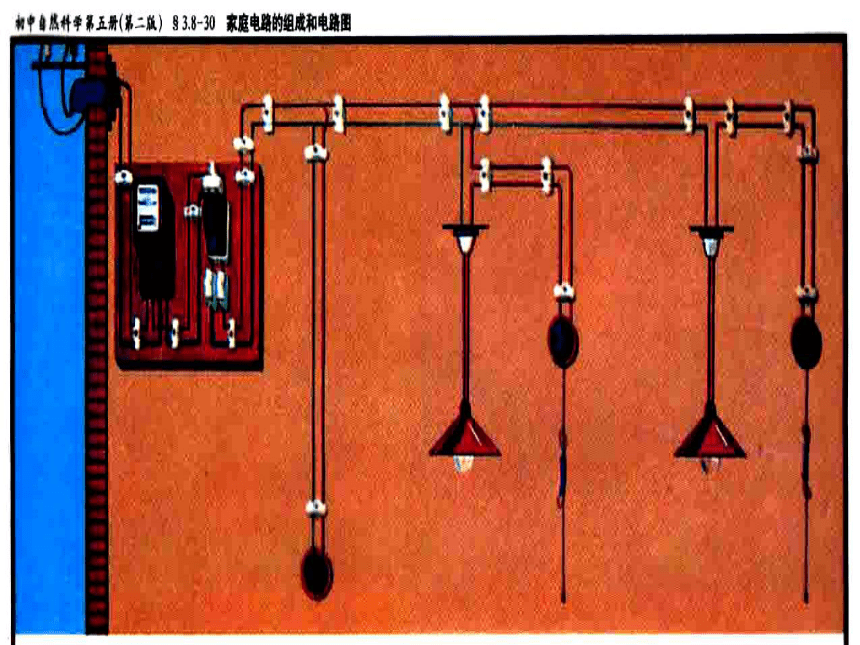

进户线 →电能表→断路器→插座 →灯座等用电器

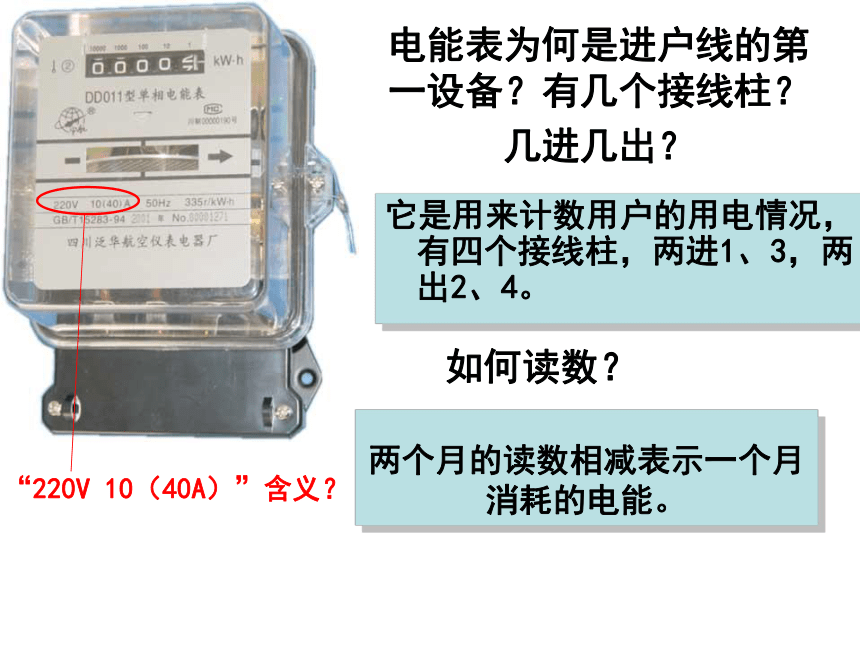

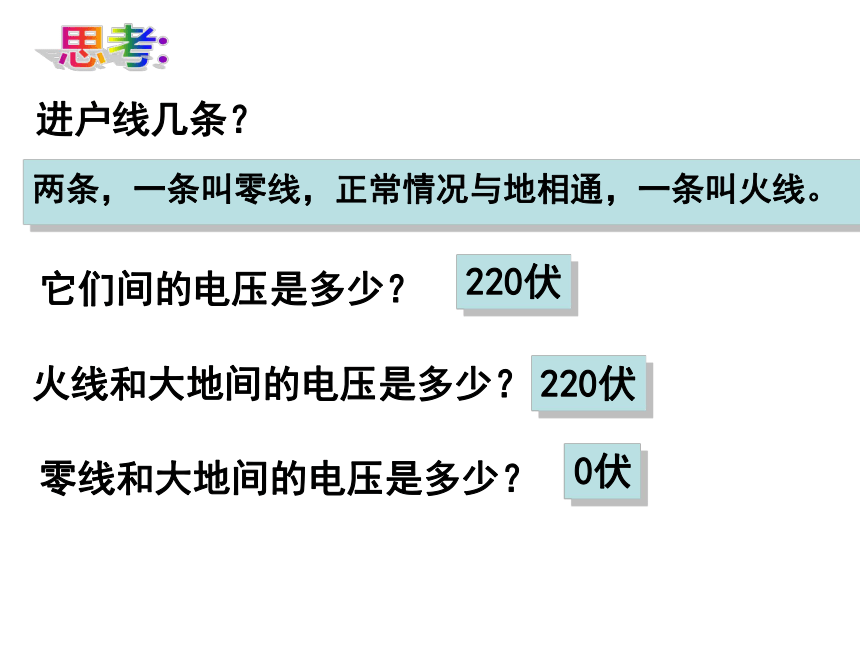

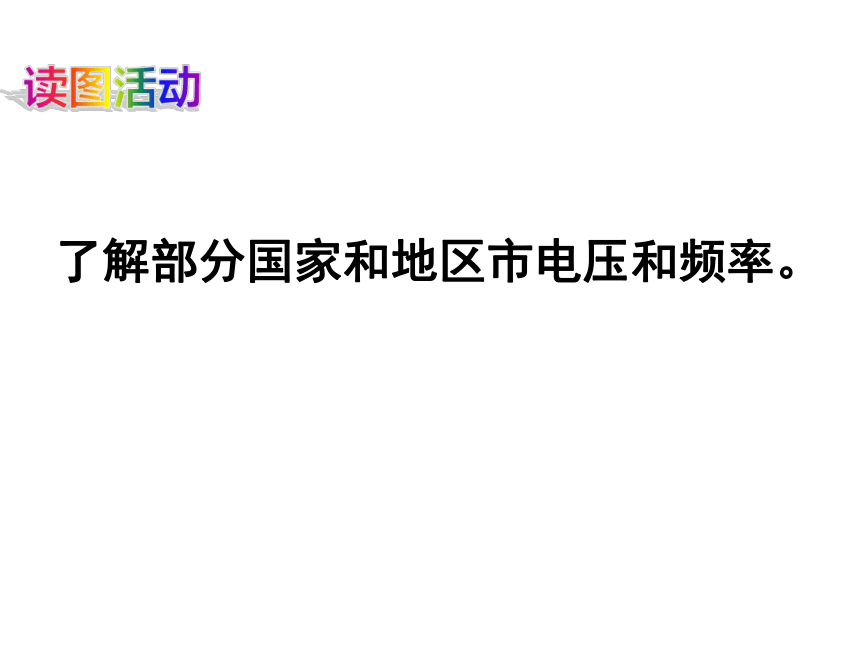

零线家庭电路组成 进户线几条？ 两条，一条叫零线，正常情况与地相通，一条叫火线。 它们间的电压是多少？ 火线和大地间的电压是多少？零线和大地间的电压是多少？思考:220伏220伏0伏 了解部分国家和地区市电压和频率。读图活动电能表为何是进户线的第一设备？有几个接线柱？几进几出？ 它是用来计数用户的用电情况，有四个接线柱，两进1、3，两出2、4。如何读数？

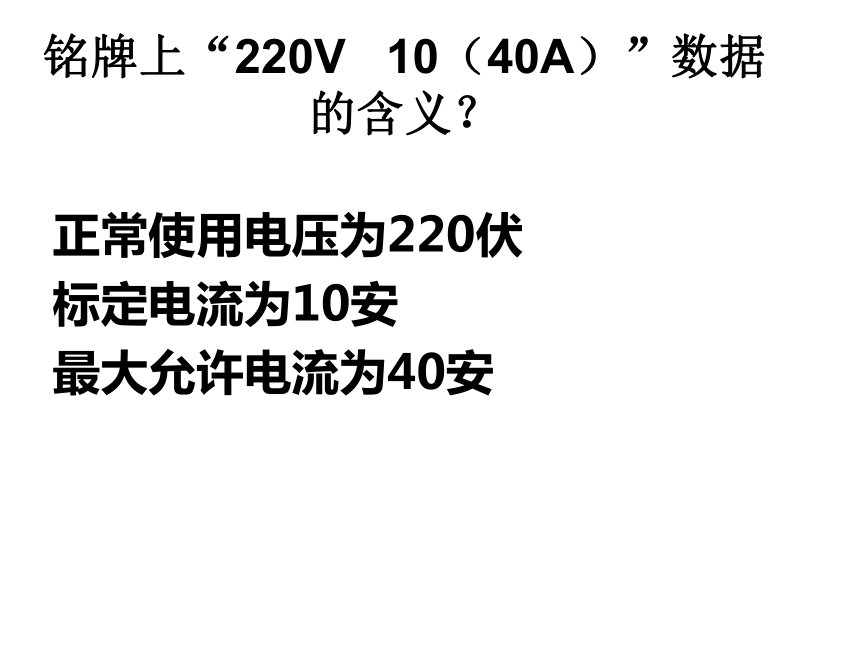

两个月的读数相减表示一个月消耗的电能。“220V 10（40A）”含义？铭牌上“220V 10（40A）”数据的含义？正常使用电压为220伏
标定电流为10安

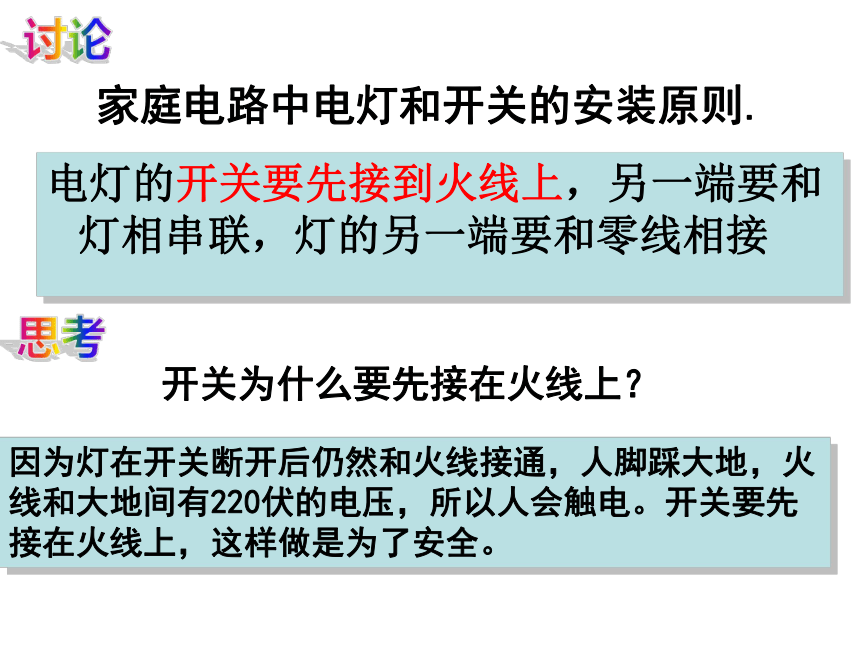

最大允许电流为40安家庭电路中电灯和开关的安装原则.电灯的开关要先接到火线上，另一端要和灯相串联，灯的另一端要和零线相接 开关为什么要先接在火线上？ 因为灯在开关断开后仍然和火线接通，人脚踩大地，火线和大地间有220伏的电压，所以人会触电。开关要先接在火线上，这样做是为了安全。 讨论思考

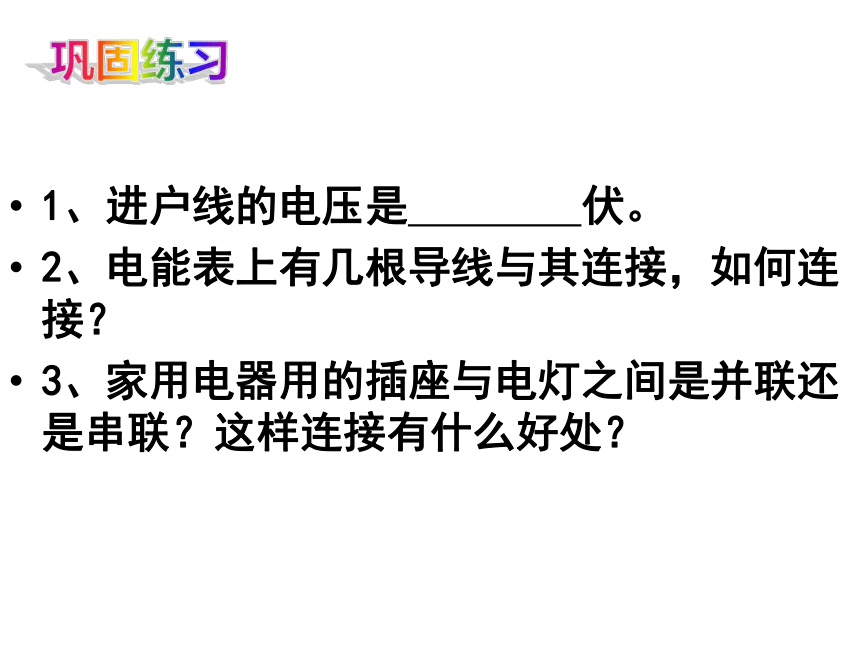

1、进户线的电压是 伏。
2、电能表上有几根导线与其连接，如何连接？

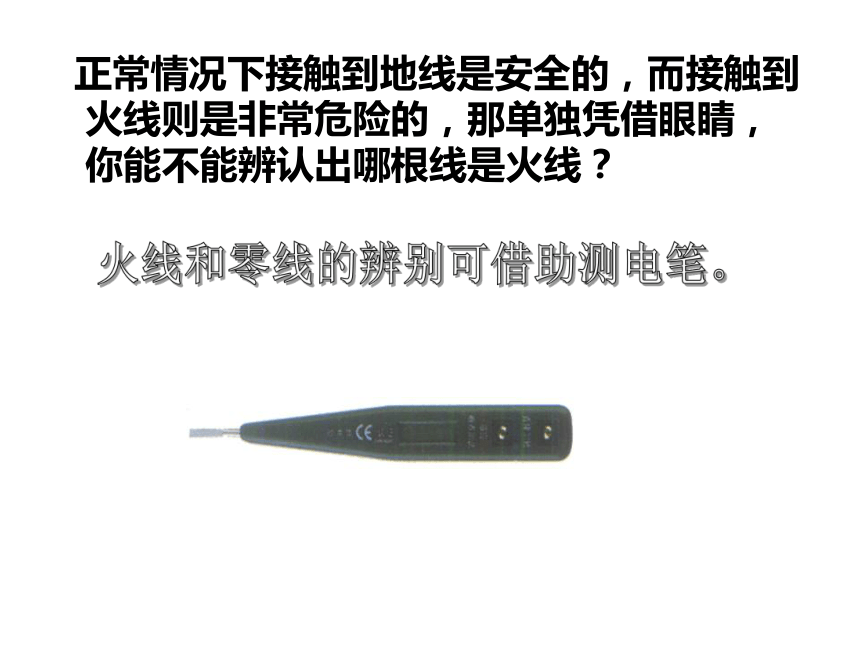

3、家用电器用的插座与电灯之间是并联还是串联？这样连接有什么好处？巩固练习 正常情况下接触到地线是安全的，而接触到火线则是非常危险的，那单独凭借眼睛，你能不能辨认出哪根线是火线？ 火线和零线的辨别可借助测电笔。 如何正确使用测电笔？氖管为什么能发光？人为什么不会触电？它的结构如何？1、火线、零线的判断方法：（测电笔）I=U/R
U=220伏
R=1000千欧
结构：
使用方法：
注意：
电流值：
手触笔尾金属体千万不要将手碰到
笔尖金属体正确使用测电笔大电流不仅会损坏电器，严重时会引起火灾封闭管式熔断器如果选用的保险丝额定电流值太大或太小会怎样？ 太大：不能起到保护作用
太小：频繁更换，十分不方便思考：思考：能用铜丝或铁丝代替保险丝吗？铜丝或铁丝的熔点高，一般不会熔断，容易发生事故。家里有三只灯标有：“220V 5A”，应选用额定电流是多大的保险丝？思考：熔断器应装在火线上还是零线上？为什么？思考：用电器的用电量过大 所谓家庭电路中的用电器用电量过大,是指同时使用许多用电器或是同时使用若干个用电量较大的用电器.
例如：居民楼里电炉子、电暖气、微波炉、电熨斗等用电量比较大的用电器插在一个插板上让它们同时工作,会导致电流过大烧毁保险丝或造成跳闸.
为什么短路时，电路中电流就很大？ 因为电压U一定，发生短路时电阻R很小；所以导致电路中的电流I就很大．
在短路情况下，根据欧姆定律I=U/R 判断.思考：断路器工作原理 读P153 图5—54思考:正常情况下，双金属片是平直的，电路的接触点闭合，电流正常通过；当电流过大时，双金属片被过度加热，发生弯曲，使接触点在弹簧拉力作用下被断开，电路切断，从而起到电路过载或短路时保护作用。原理：断路器与熔断器相比，有什么优点？ 断路器替代闸刀开关和熔断器，能手动切断电路，代替闸刀开关；当电流达到额定值的一定倍数（1.2～3.5倍）时，会在几分钟甚至几秒钟自动切断电路，故障排除后，不用更换，只要手动复位。6、插座：分类：
连接方法：
三孔式的连线方法：两孔式和三孔式并联在电路中（相当于待接的用电器）左零、右火、上地
三孔插座接地有什么好处？ 地线是把用电器的金属外壳与大地相连。一旦用电器火线的绝缘层破坏，火线就会与用电器的金属外壳接触，金属壳就会有220伏的电压，如果没有接地，当人碰到用电器时，电流就会通过人体流入大地，发生触电事故。如果接地，电流会由接地线流入大地，人即使接触，也不会触电。（安全性）讨论
