家庭电路[上学期]

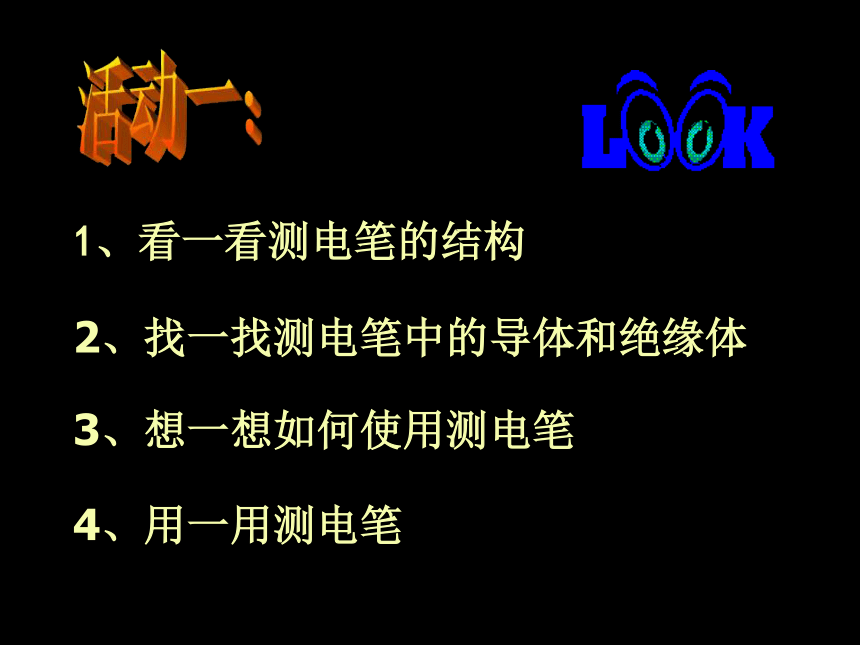

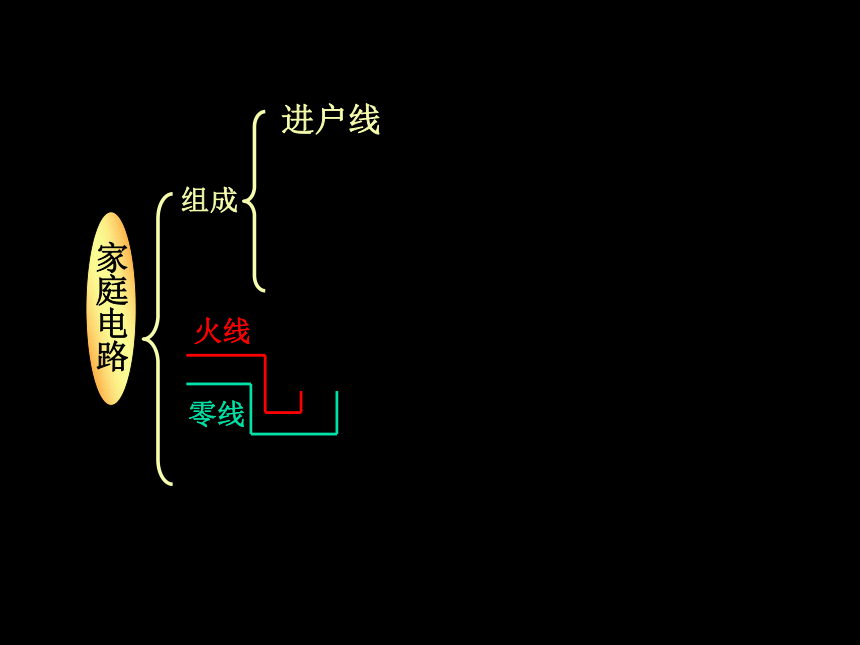

课件25张PPT。家庭电路宁波七中 林琼组成 火线 零线 1、看一看测电笔的结构 2、找一找测电笔中的导体和绝缘体

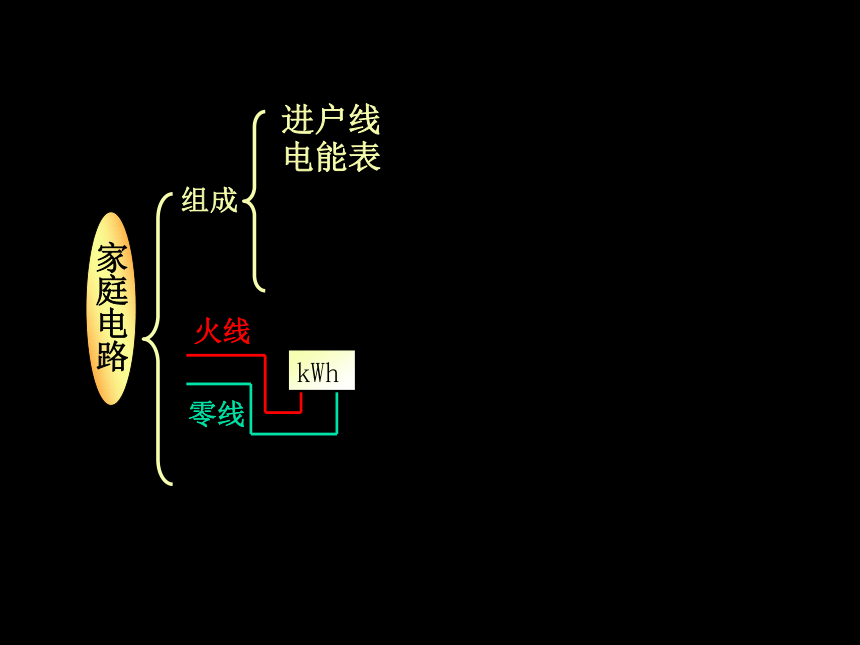

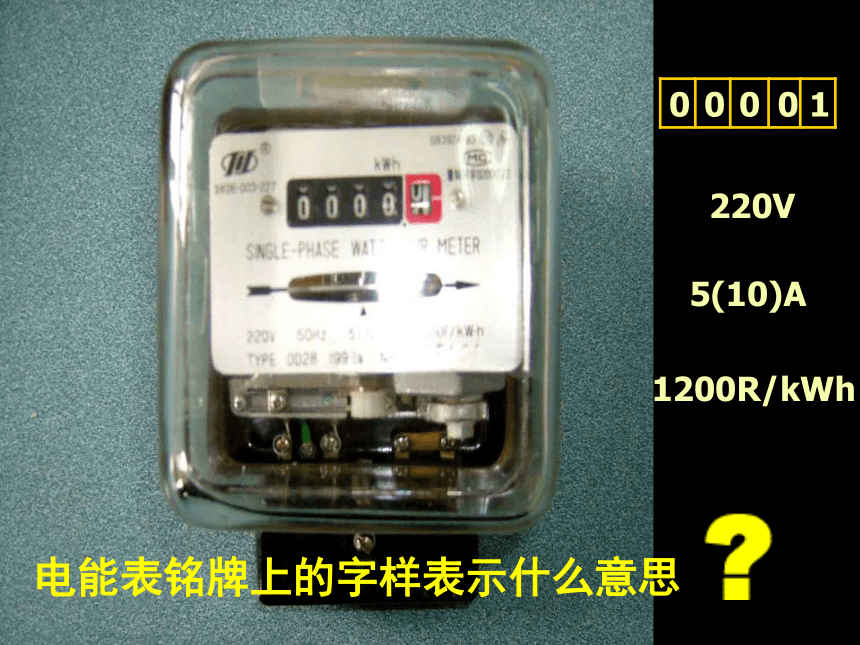

3、想一想如何使用测电笔 4、用一用测电笔 活动一：组成 火线 零线 220V5(10)A1200R/kWh电能表铭牌上的字样表示什么意思

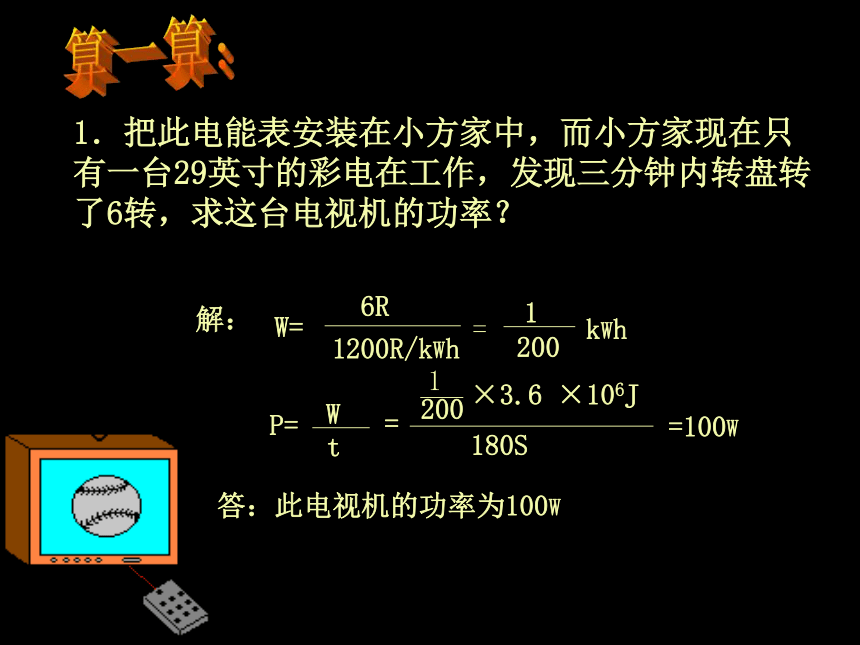

1．把此电能表安装在小方家中，而小方家现在只有一台29英寸的彩电在工作，发现三分钟内转盘转了6转，求这台电视机的功率？
解：W==100W答：此电视机的功率为100W算一算：
1．把此电能表安装在小方家中，而小方家现在只有一台29英寸的彩电在工作，发现三分钟内转盘转了6转，求这台电视机的功率？
解：W==100W答：此电视机的功率为100W算一算：2．如果小方家现在有这些电器在工作：940瓦的空调一台，800瓦的电烤箱一只， 140瓦的冰箱一只，100瓦的彩电一台。那么她家现在还能同时打开几盏40瓦的电灯？ ΔP = P - P1- P2- P3- P4
= 2200W– 940W– 800W– 140W– 100W

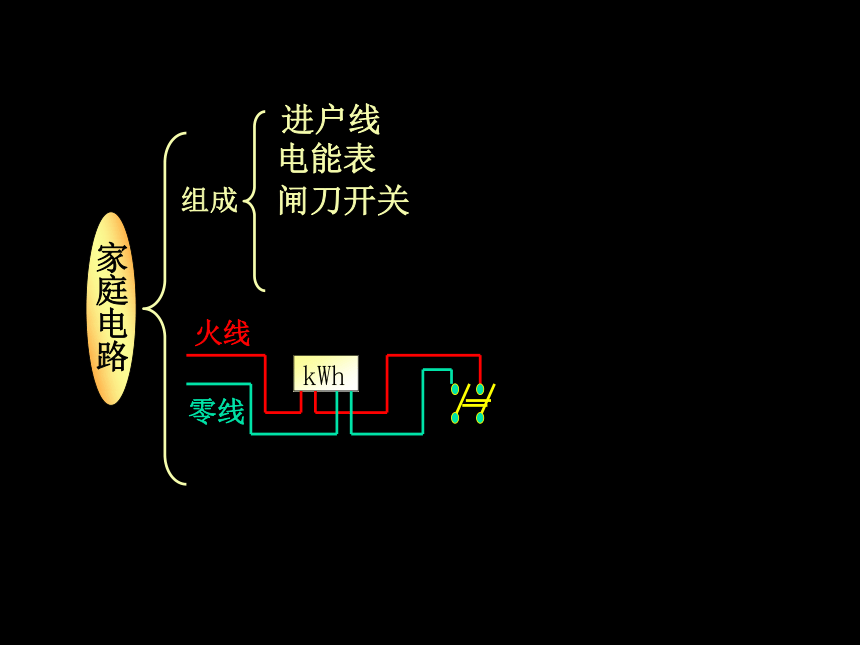

= 220W答：还能同时打开5盏40W的灯。算一算：组成 电能表 kWh胶木盖瓷底闸刀开关中哪些是绝缘体组成 电能表 kWh闸刀开关 保险丝保险丝的作用1、用手弯一弯，试试保险丝的硬度；2、用火烧一烧，判断保险丝和铜丝熔点高低。
保险丝熔点低活动二： 若家庭电路中只使用吹热风功率为1250W的电吹风一只，40W的电灯一盏，请问此电路中选用的保险丝应该是直径为（ ）
A、0.60 mm
B、1.51 mm
C、1.02 mm C选一选组成 保险丝 熔断器 家用自动开关组成 保险丝 熔断器 小结1.室内安装的照明电路各部分从进户线起，依次是：（ ）
A．电能表、闸刀开关、电灯、熔断器
B．电能表、闸刀开关、熔断器、电灯
C．总开关、电能表、熔断器、电灯
D．熔断器、电能表、闸刀开关、电灯反馈练习: 2.家庭照明电路中各用电器的连接方式是_______联．如图是用测电笔来判别火线和零线的方法，正确的是________图．
AB 3. 某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是　（　　）
?A．电路中某处发生断路
B．电路中某处发生短路
C．电路中的用电器总功率过大
D．保险丝的额定电流过小 4.某家庭的用电器正常工作时电功率如表所示:
（1）所有电器同时正常工作时，家庭电路的总电
流是多少？应该选用什么规格的保险丝?
（2）所有电器平均每天少工作1小时，这个家庭
每月（30天）能节约多少的电能？祝同学们学习进步!笔尖金属体电阻氖管弹簧笔尾金属体塑料笔杆测电笔的构造
