家庭电路[下学期]

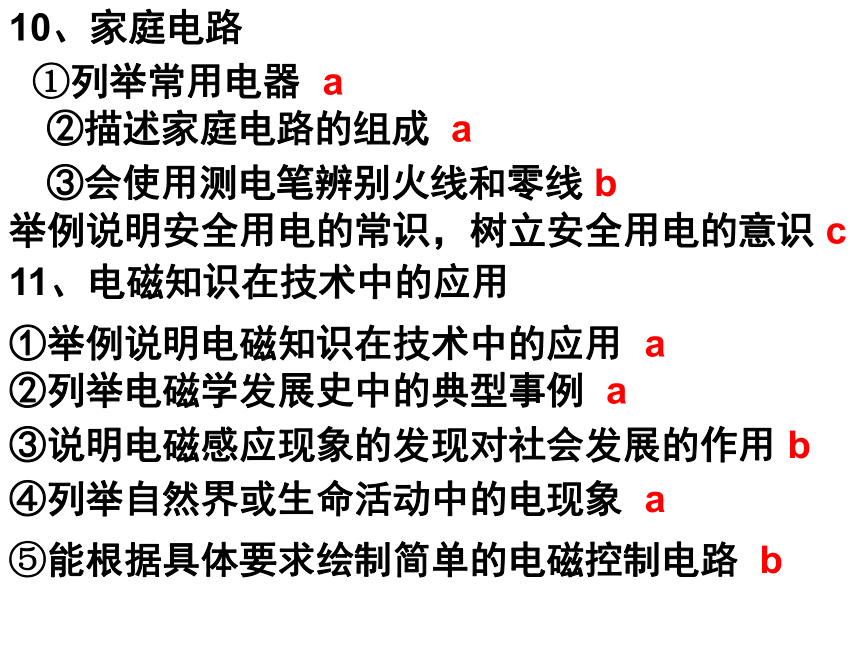

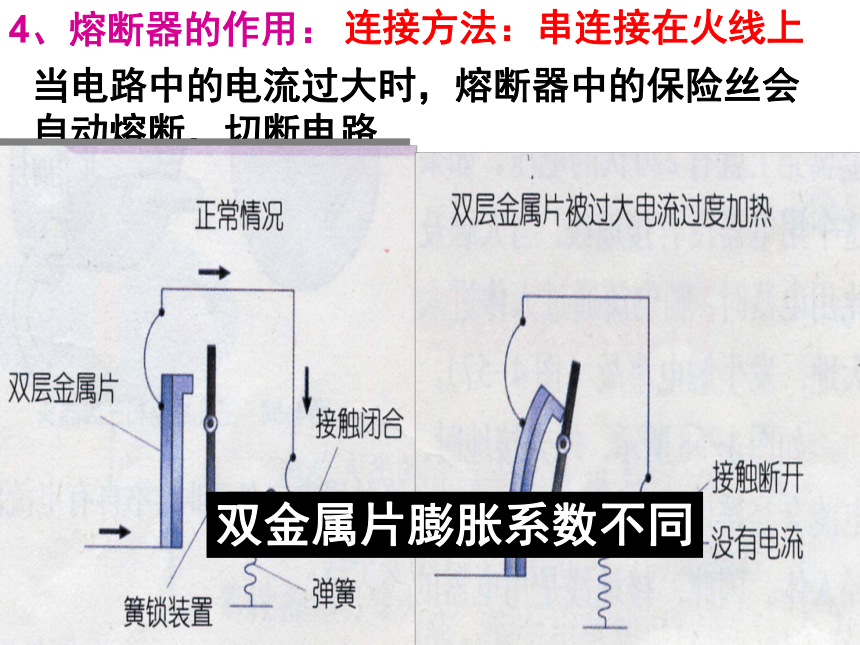

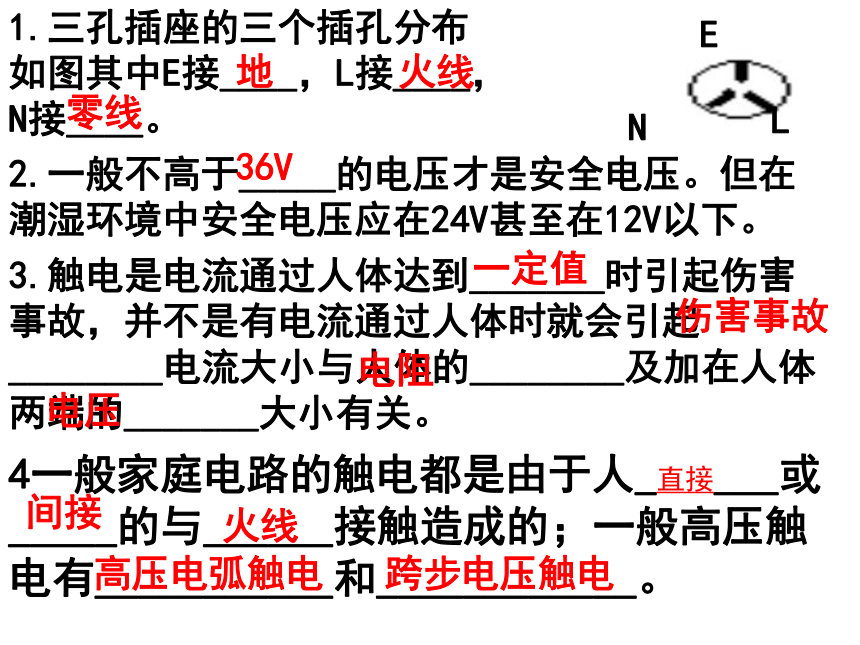

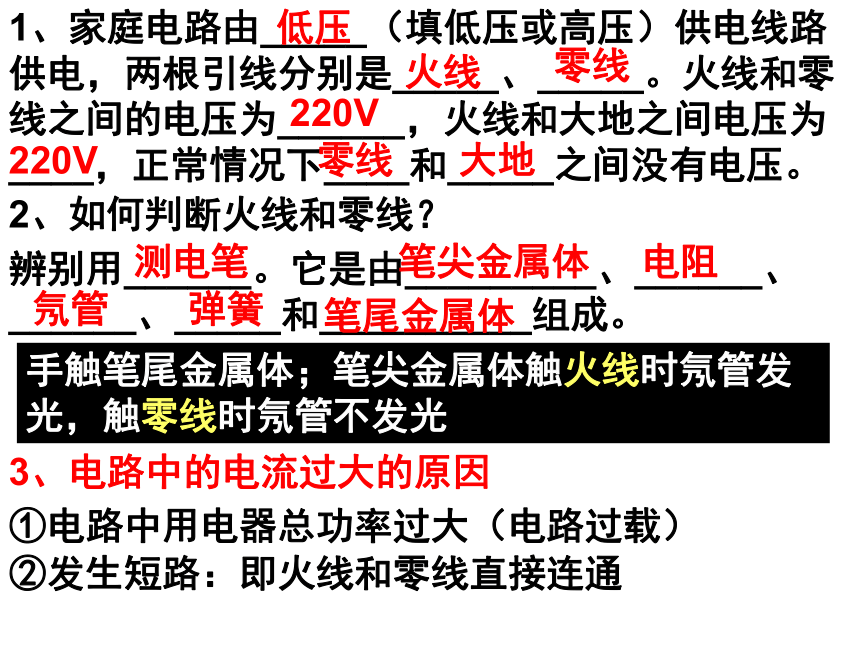

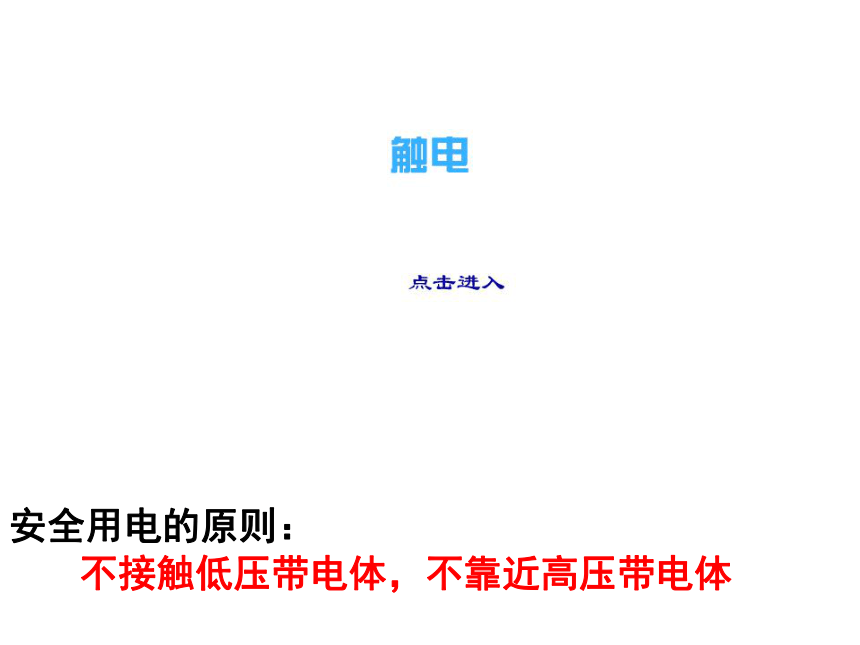

课件15张PPT。10、家庭电路①列举常用电器 a②描述家庭电路的组成 a③会使用测电笔辨别火线和零线 b举例说明安全用电的常识，树立安全用电的意识 c11、电磁知识在技术中的应用①举例说明电磁知识在技术中的应用 a②列举电磁学发展史中的典型事例 a③说明电磁感应现象的发现对社会发展的作用 b⑤能根据具体要求绘制简单的电磁控制电路 b④列举自然界或生命活动中的电现象 a1、家庭电路由_____（填低压或高压）供电线路供电，两根引线分别是_____、_____。火线和零线之间的电压为______，火线和大地之间电压为____，正常情况下____和_____之间没有电压。低压火线零线220V220V零线大地2、如何判断火线和零线？手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时氖管不发光辨别用______。它是由_________、______、______、_____和__________组成。测电笔笔尖金属体电阻弹簧氖管笔尾金属体3、电路中的电流过大的原因①电路中用电器总功率过大（电路过载）②发生短路：即火线和零线直接连通4、熔断器的作用：当电路中的电流过大时，熔断器中的保险丝会自动熔断，切断电路连接方法：串连接在火线上保险丝的材料：一般由熔点较低的金属合金制成应使保险丝的额定电流等于或稍大于电路中最大的正常工作时的电流5、断路器：连接在火线上，替代闸刀开关和熔断器当电流达到额定值的一定倍数可以短时间内自动切断电路，从而起到电路过载或短路的保护作用双金属片膨胀系数不同当有外壳接地时，电流会经过接地线进入大地，这时人接触用电器外壳时，不再有电流流经人体安全用电的原则：不接触低压带电体，不靠近高压带电体1.三孔插座的三个插孔分布
如图其中E接____，L接____，

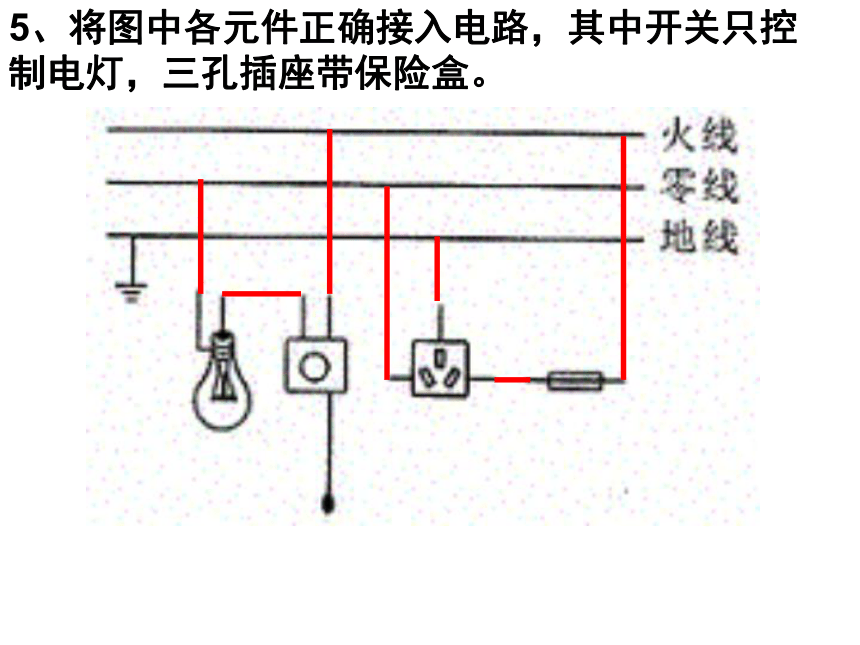

N接____。 2.一般不高于_____的电压才是安全电压。但在潮湿环境中安全电压应在24V甚至在12V以下。3.触电是电流通过人体达到_______时引起伤害事故，并不是有电流通过人体时就会引起________电流大小与人体的________及加在人体两端的_______大小有关。地火线零线36V一定值伤害事故电阻电压4一般家庭电路的触电都是由于人_直接___或_____的与______接触造成的；一般高压触电有___________和____________。间接火线高压电弧触电跨步电压触电5、将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。6、图中电路，闭合电键电灯正常发光，当拨掉零线保险盒时，电灯不亮，此时用测电笔分别测试abc三处，则能使氖管发光的是：＿＿＿点。 abc7、在电路图中有插座、开关、电灯，请在空缺处填入恰当的符号。 例题分析1.小孙家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，小孙的妈妈在用电饭煲做饭和电炒锅炒菜时，小孙突然发现厨房里的导线冒烟了，他应该首先采取的措施是（ ）A．立即打电话给110报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的总开关断开
D．赶紧用水把火浇灭CBB3.下列做法中，符合安全用电规范（ ）
A．停电时未断开闸刀开关就开始检修电 B．把用电器的金属外壳接地
C．用细铜丝代替熔丝
D．在输电线上晾晒衣服2.家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是 ( )
A．用电器消耗的电能过多
B．用电器的总功率过大
C．用电器工作时间过长
D．用电器的总电阻过大C5、下列四幅图中，没有违反安全用电原则的是　（　）D4.下列说法中正确的是 ( )
A.接触带电体就会触电，危胁生命
B.湿衣服晾在电线上是安全的
C.连接电灯电路时，开关要接在火线上
D.发现有人触电，要立即用手将触电人拉开 6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯，则教室电路的（ 　）
A．总电阻增大　B．总电阻减小
C．总电压增大　D．总电流减小B7.有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（ ）
A、灯丝断了 B、零线断了
C、火线断了 D、地线断了B8、小丽家的保险丝突然熔断，换上新的同样规格保险丝后又立即熔断，这种现象说明电路中存在_____故障或用电器的__________.短路总功率过大9、如图告诉我们，如果发生触电事故，应该立即________或_________________切断电源用干燥的木棍把电线挑开10、图5是长江三峡水力发电示意图，图中表示出了水力发电站能量转化的过程。请在图中A．B．C．D各方框内分别选填上一个合适的词组（填词组的序号）_______________
①电能　②内能　③势能　④化学能　⑤动能③、⑤、⑤、①
