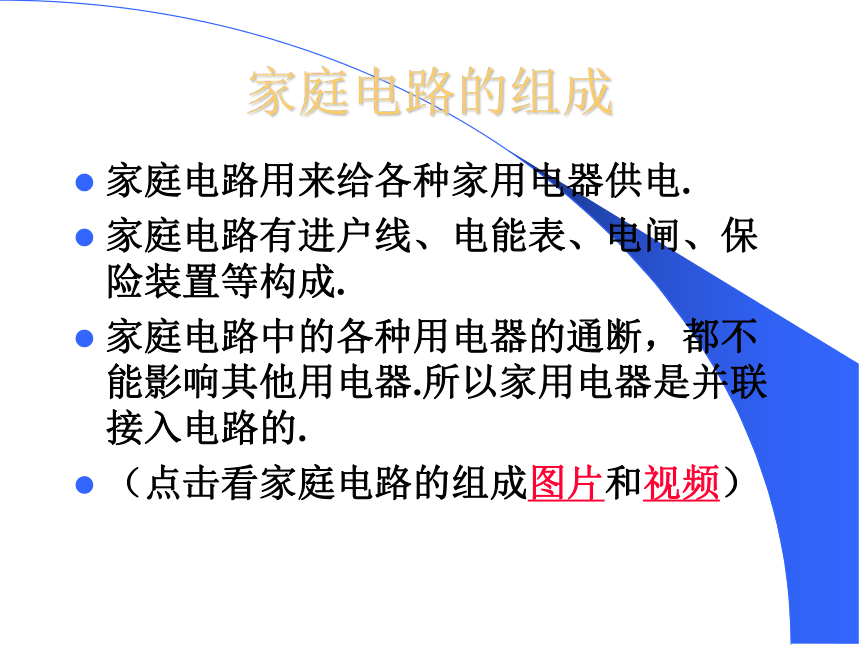

课件30张PPT。家庭电路家庭电路的组成家庭电路用来给各种家用电器供电.
家庭电路有进户线、电能表、电闸、保险装置等构成.
家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的.

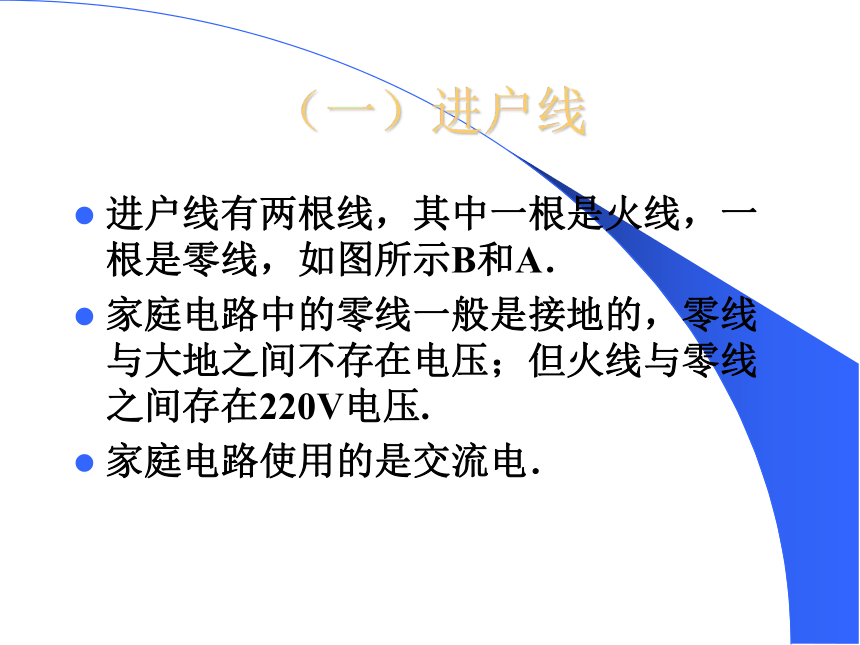

（点击看家庭电路的组成图片和视频）（一）进户线进户线有两根线，其中一根是火线，一根是零线，如图所示B和A．
家庭电路中的零线一般是接地的，零线与大地之间不存在电压；但火线与零线之间存在220V电压.
家庭电路使用的是交流电．

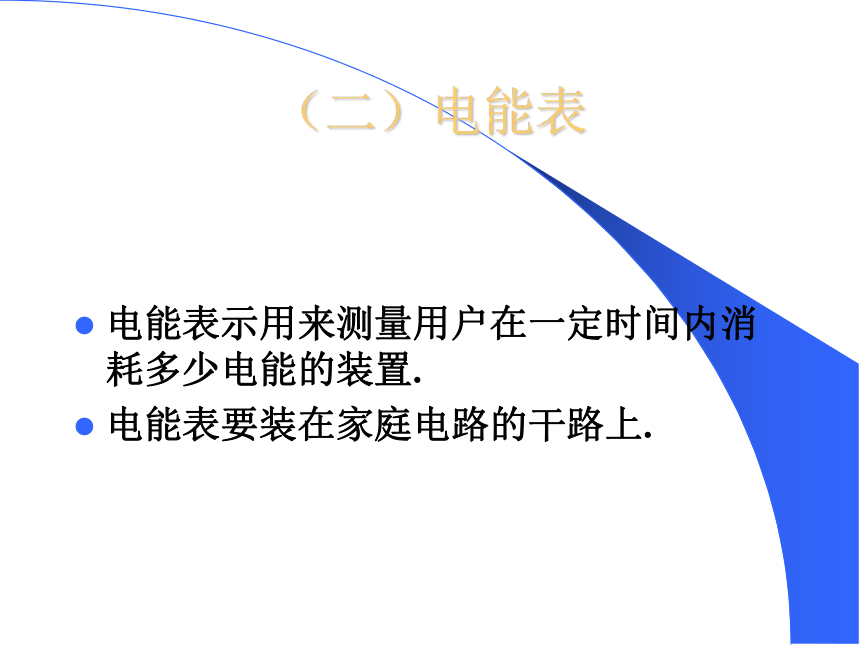

（二）电能表
电能表示用来测量用户在一定时间内消耗多少电能的装置.
电能表要装在家庭电路的干路上.

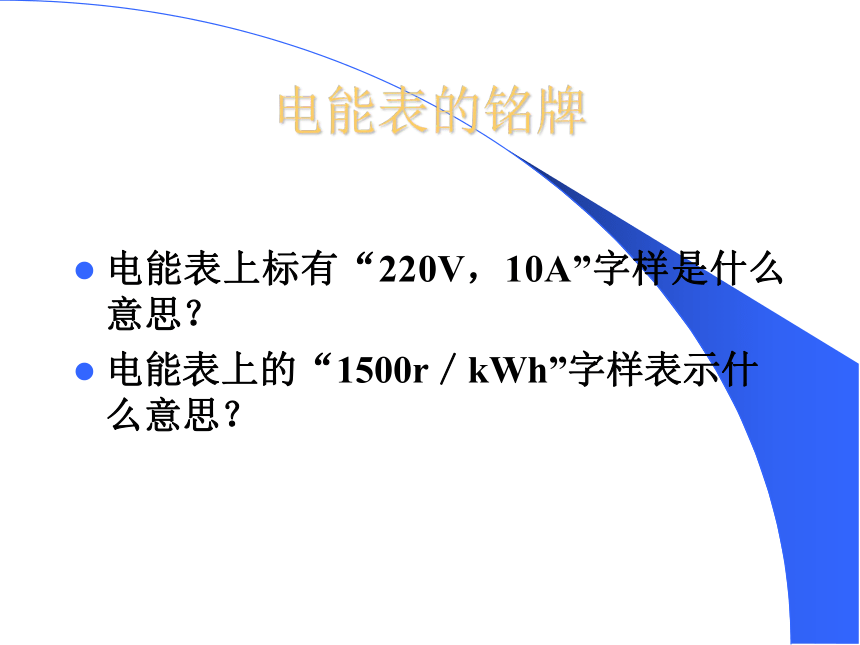

电能表的铭牌

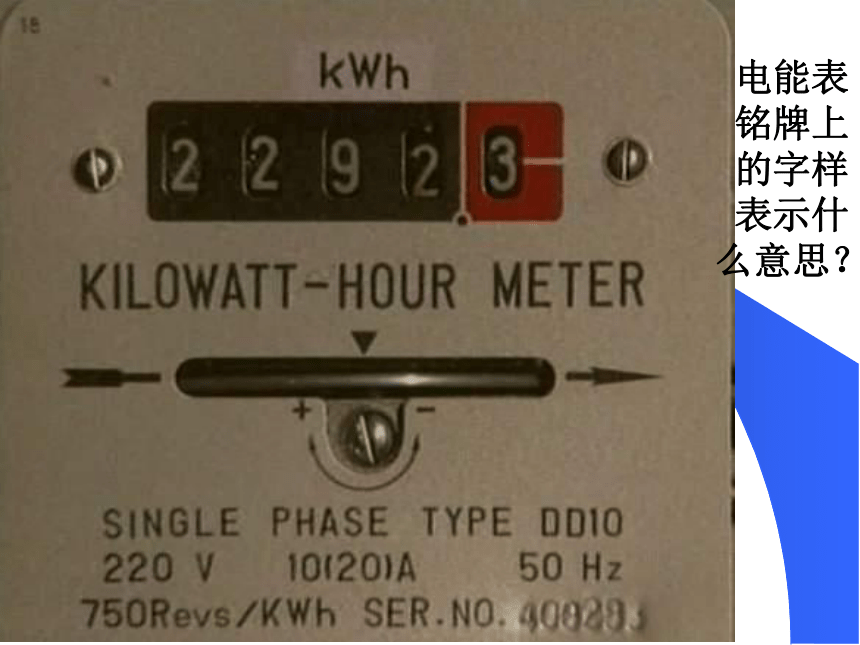

电能表上标有“220V，10A”字样是什么意思？
电能表上的“1500r／kWh”字样表示什么意思？

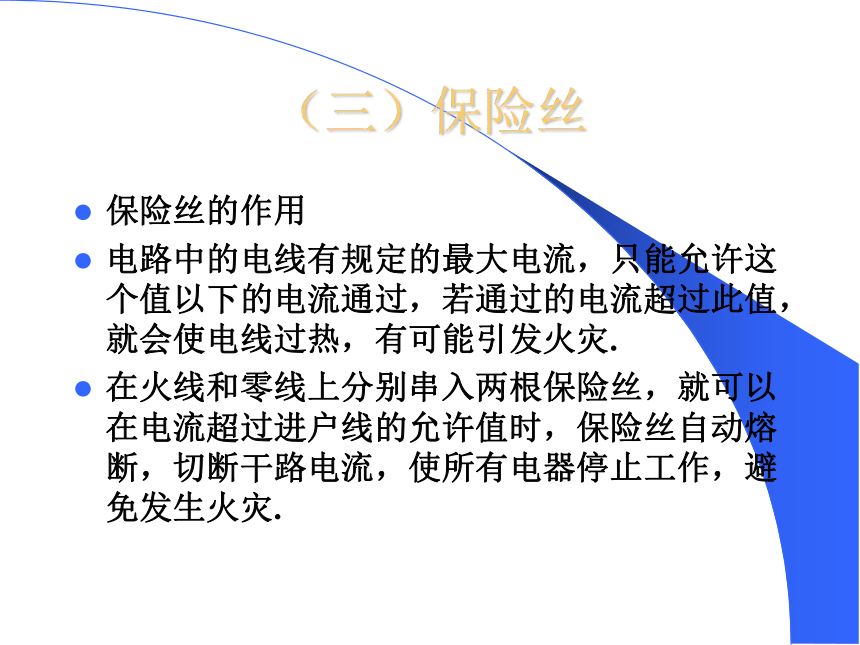

（三）保险丝 保险丝的作用
电路中的电线有规定的最大电流，只能允许这个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾.

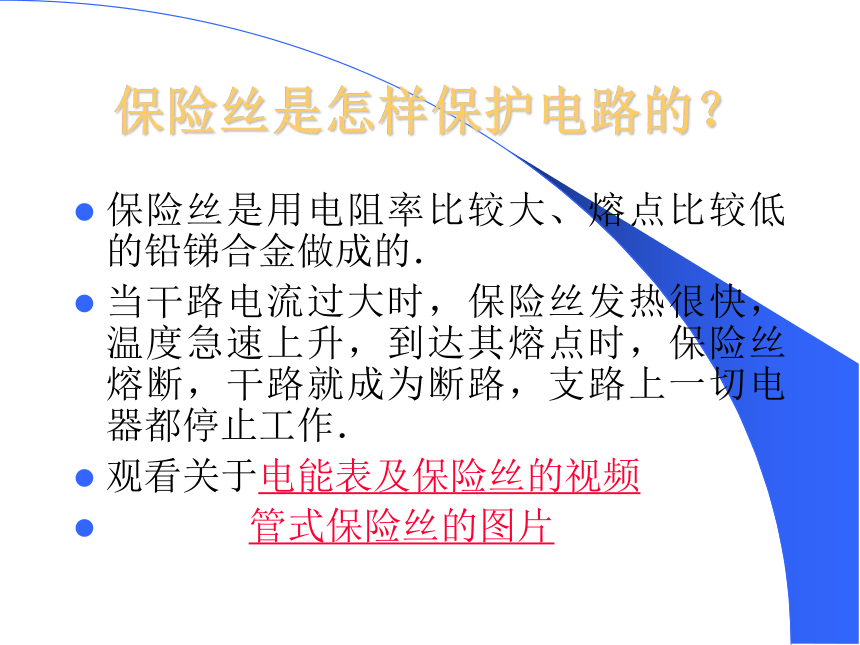

在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾.保险丝是怎样保护电路的？保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．
当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．
观看关于电能表及保险丝的视频

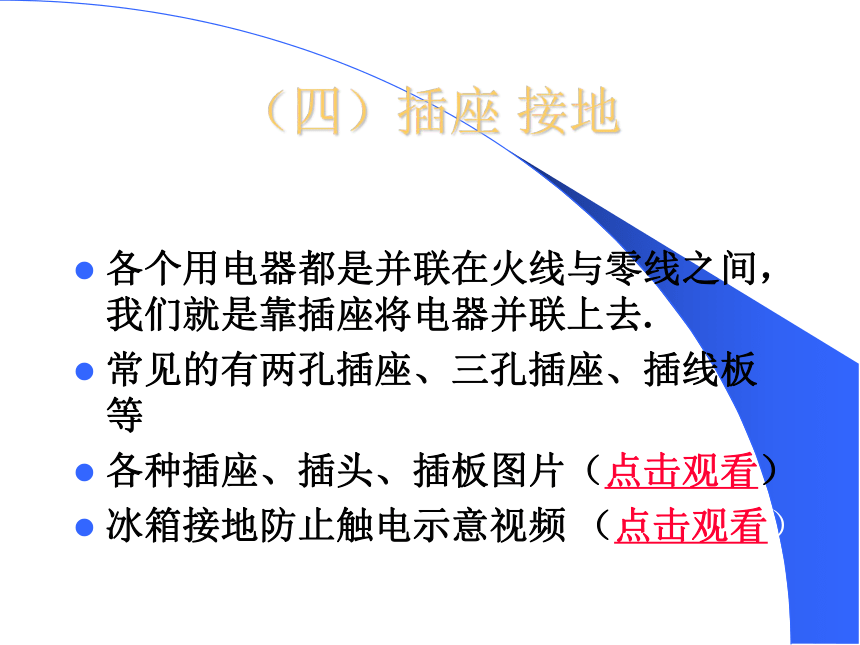

管式保险丝的图片（四）插座 接地
各个用电器都是并联在火线与零线之间，我们就是靠插座将电器并联上去.
常见的有两孔插座、三孔插座、插线板等
各种插座、插头、插板图片（点击观看）

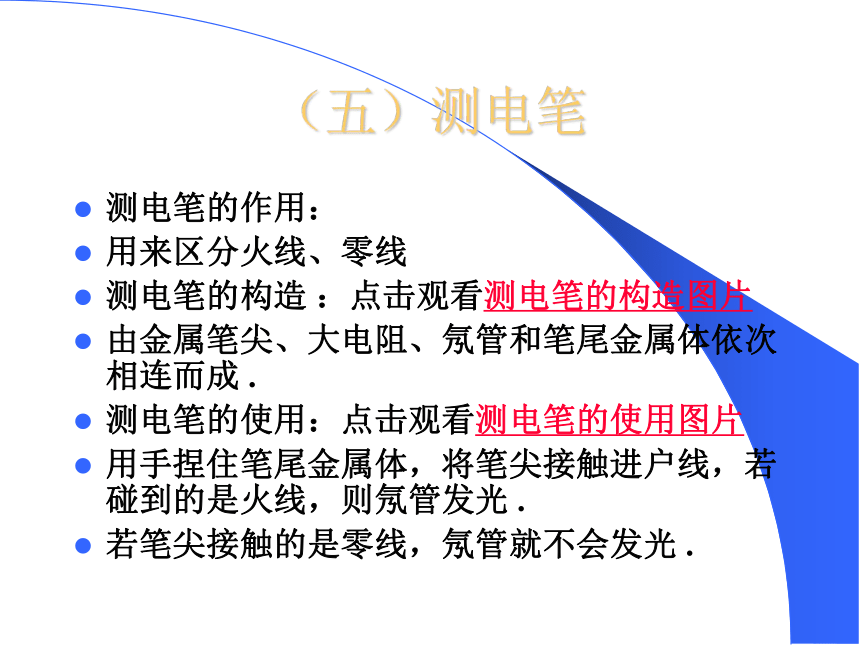

冰箱接地防止触电示意视频 （点击观看）（五）测电笔 测电笔的作用：
用来区分火线、零线
测电笔的构造 ：点击观看测电笔的构造图片
由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成 .
测电笔的使用：点击观看测电笔的使用图片
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .

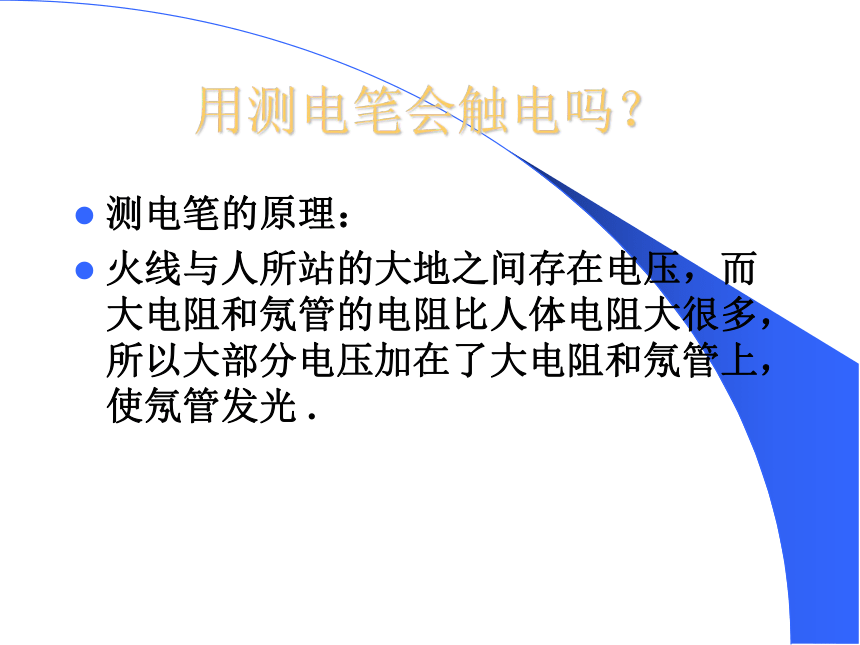

若笔尖接触的是零线，氖管就不会发光 .用测电笔会触电吗？测电笔的原理：
火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光 .

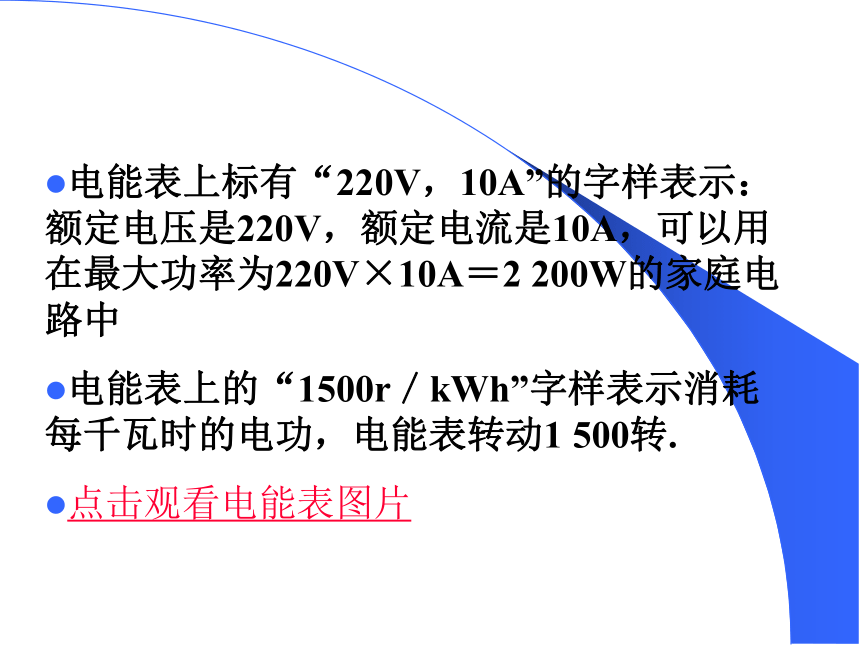

电能表上标有“220V，10A”的字样表示：额定电压是220V，额定电流是10A，可以用在最大功率为220V×10A＝2 200W的家庭电路中
电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1 500转.
点击观看电能表图片电能表铭牌上的字样表示什么意思？电能表铭牌上的字样表示什么意思？返回返回家庭电路的线路视频包括进户线、电表、电闸室内布线日光灯、灯泡工作.返回测电笔的构造返回墙壁上的插座和开关图片两相插头和三相插头图片有安培表的插座返回电能表和各种保险盒、保险丝及保险盒的内部结构.返回用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .返回管式保险丝返回返回冰箱外壳通过三孔插座、插头接地防止触电的动画示意家庭电路复习题一、家庭电路的组成：家庭电路的组成及连接顺序：1、进户线和连接导线、电能表（是测量家庭消耗电能的多少）、闸刀开关、熔断器、插座、灯座和开关。 3、家庭电路的电压和连接方法：电压是220伏，家用电器和插座都是并联；但开关与灯（用电器）要串联。 2、进户线：一根是火线，一根是零线（用测电笔辨 别火线和零线）。火线和零线之间的电压 是220伏；有的用电器有零 线。火线和地线之间的电压也使220伏。 4、开关要连接在火线上。闸刀开关静触头在上，不能接倒，否则易发生触点事故。闸刀要连接在火线上。5、熔断器的材料特点是：电阻率大、熔点低。6、熔断器的作用：电流过大，保险丝自动熔断，避免火灾事故。。7、选择保险丝的原则是：额定电流等于或梢大于电路中的正常工作电流二、家用电器：1、白炽灯泡：1）挂口灯泡：用高熔点的钨丝封闭在灯泡内制成的。 2）白痴灯泡能的转换：是电能先转变为热能再转变为光能3）延长灯泡寿命的方法：灯泡内抽成蒸空，防止钨丝氧化在灯泡内充入氮气和氩气，防止钨丝在赶问下升华。2、白炽灯的种类：有插口式和螺旋式1）螺旋式灯的零、火线的接法：螺旋套应接在零线上，中心的金属片应接在火线上。（防止人手摸到也不会触电） 2）开关与灯串联：一端接在火线上，另一端接在 等灯头上。3、电冰箱：1）有三脚插头，与三孔插座相对应，上接地线。左接零线，有接火线。（即上地、左零、右火）冰箱的上插头接金属外壳。（防止金属外壳漏电，造成触电事故） 2）冰箱的制冷剂是氟利昂 三、巩固练习：1、家庭电路短路的原因：2）电路的功率过大。2、如下图为为家庭电路中电灯、开关、插座的界限电路图，其中连接错误的是（ ）A、甲和丁 B、丙和乙 C、乙和丁 D、乙、丙、丁3、如图所示电路，闭合开关后，看到的现象是（ ）C1）用电器本身短路A、电灯烧坏保险丝熔断 B、电灯熄灭保险丝熔断C、保险丝熔断后电灯才熄灭D、电灯电路均正常工作B4、如图所示 ，两个插座均接入用电器，闭合开关，则各用电器工作的情况是 （ ）A、a正常工作 B、b正常工作 C、c正常工作 D、d正常工作5、原来室内的电灯均正常发光，当把台灯的插头插入插座时，是内的电灯全部熄灭，发生这一现象的原因是（ ）A、台灯的功率过大 B、台灯的灯丝断了 C、插座处短路 D、台灯插头处短路DC6、有一电热丝烧断了，有从新接回到原路上，则它消耗的功率会（ ）A、变大 B、变小 C、不变 D、无法确定A7、教学楼上安装保险丝的规格是20A，则次楼最多可以安排装“220V 40W”的灯 盏。8、确切的说白炽电灯的能量转化是（ ） A、电能转化为热能 B、电能转化为光能 C、电能转化为热能和光能 D、光能转化为电能
C110盏9、在家庭电路中千万不能用铜丝代替铁丝，这是因为（ ） A、铜丝价格太高 B、铜丝在通电时消耗的电能比保险丝多、 C、铜丝在电流过强时不易烧断 D、铜丝通过的电流有限
C10、在家庭电路中，接有合乎规格要求的保险丝，当开关一闭合时保险丝就熔断，电灯不亮发生此现象的原因是（ ）A、电灯的灯丝已断 B、电路某处接触不良CDC、将开关接在零线上 D、火线和零线间短路D11、闭合家庭电路中的电灯开关，发现灯泡不亮，但等做完好，用测电笔测试灯座的两接线，发现测电笔氖管都发光，由此可判断电路中（ ）A、火线断了 B、零线断了C、灯泡的灯丝断了 D、火线和零线短路都有可能B12、螺丝口灯泡螺旋套只准接在 上，在家庭电路中若要安装插座，插座和电灯应该 联。零线并13、小灯泡内要抽成真空是了 ，60W以上的灯泡内充入氮气、氩气等气体，是为了 ， 防止钨丝升华、延长寿命14、请把插座、电灯接在如图
所示的家庭电路中。为了防止钨丝氧化7、某同学家里所接的电能表的铭牌是“220V 15A（30）A（1）家庭用电器如下表示，电路中应选择那种规格的保险丝？（2）在这个家庭电路中是否能在家一台1800W的空调？解、（1）电路中的总功率：P总=120W +100W +200W +800W +750W +600W =2570W
则根据P==UI得 I == P / U == 2750W ÷220V ==11.68A所以因选择保险丝的额定电流等于或梢大于11.68A电表额定电流为15A。则P额==UI==220V×15A==3300W若安装空调后P实==2750W+1800W==3370W即P实 ＞ P额 则不能再增加这台1800W的空调了
