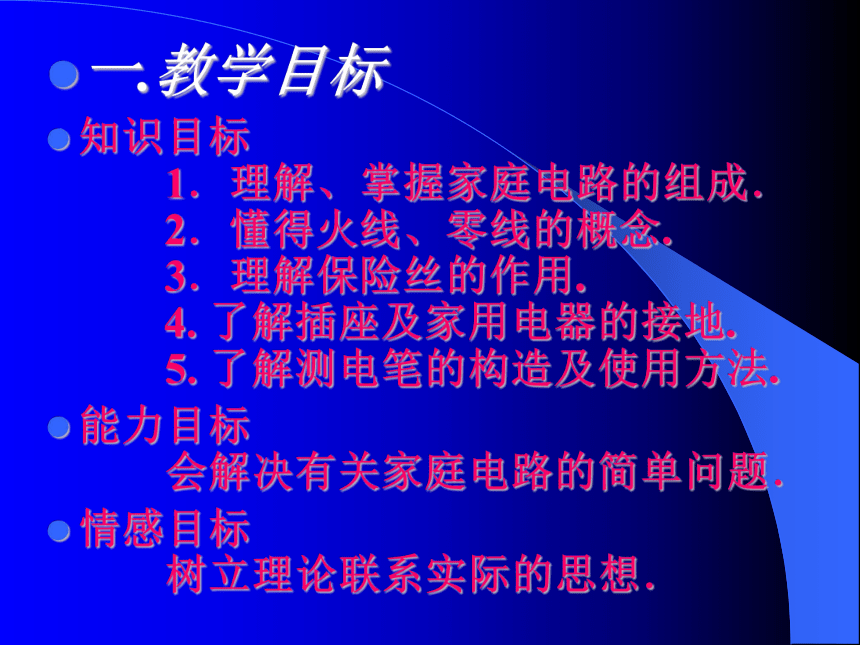

课件60张PPT。第八节 家 庭 电 路一.教学目标
知识目标　　1．理解、掌握家庭电路的组成．　　2．懂得火线、零线的概念.　　3．理解保险丝的作用.　　4. 了解插座及家用电器的接地.　　5. 了解测电笔的构造及使用方法.
能力目标　　会解决有关家庭电路的简单问题．

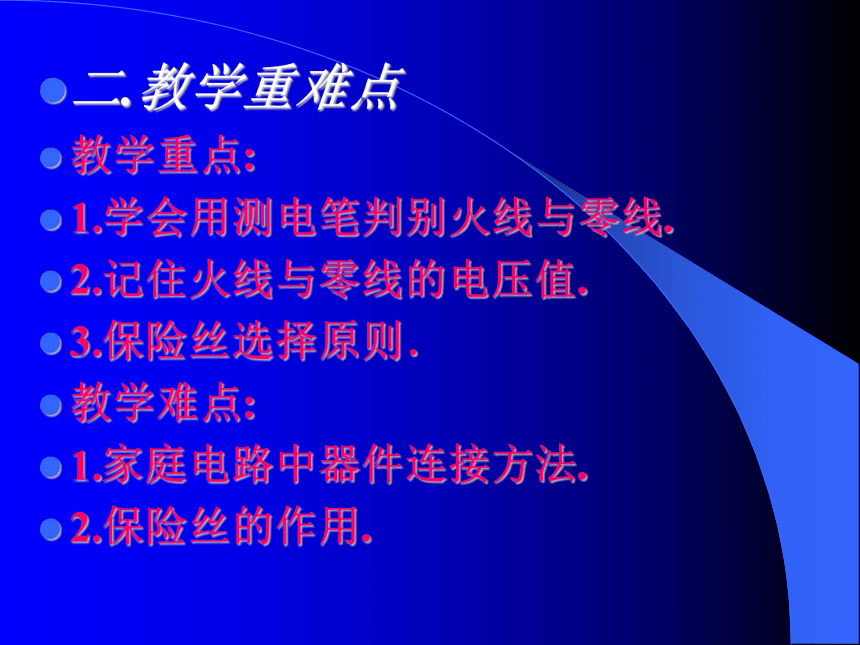

情感目标　　树立理论联系实际的思想． 二.教学重难点
教学重点:
1.学会用测电笔判别火线与零线.
2.记住火线与零线的电压值.
3.保险丝选择原则．
教学难点:
1.家庭电路中器件连接方法.

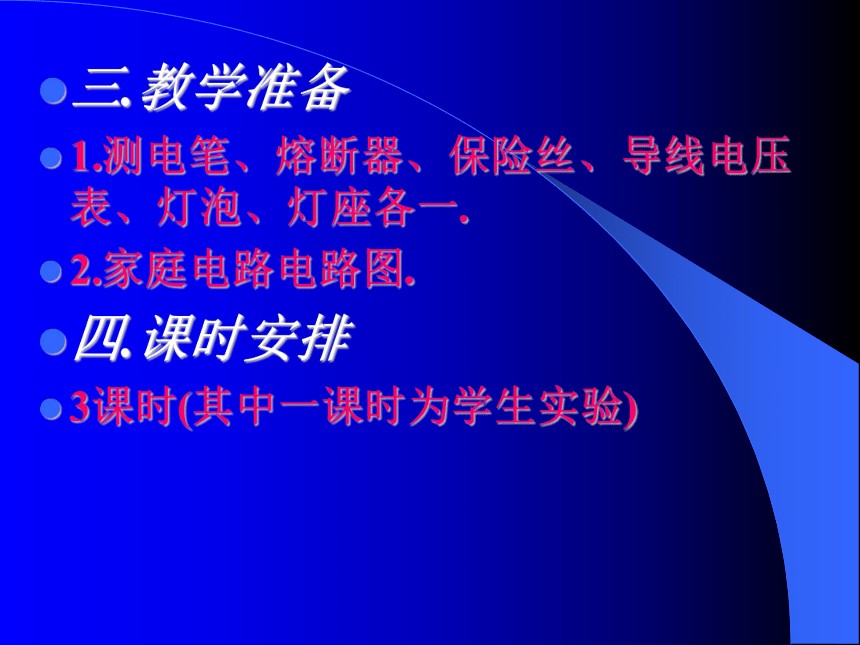

2.保险丝的作用.三.教学准备
1.测电笔、熔断器、保险丝、导线电压表、灯泡、灯座各一.
2.家庭电路电路图.
四.课时安排

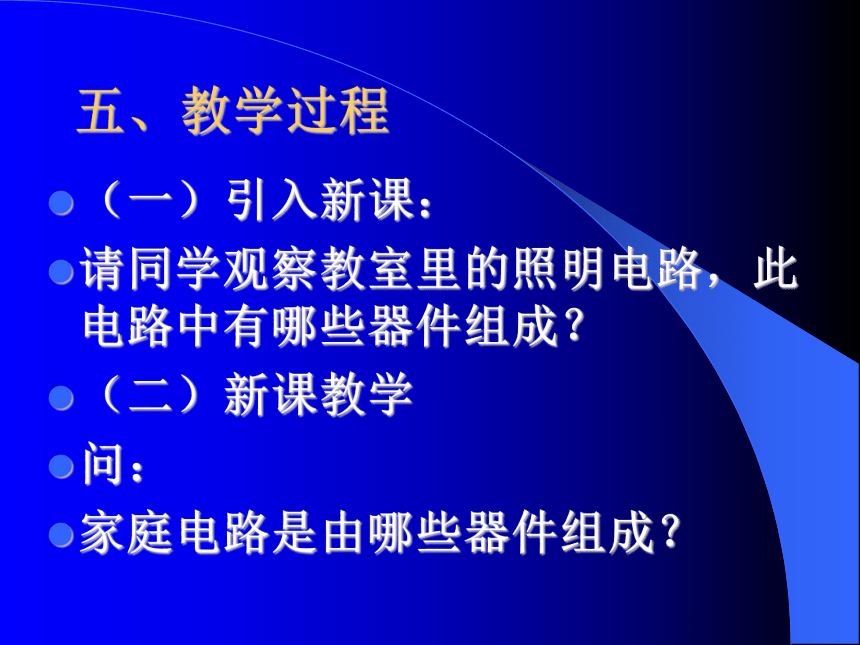

3课时(其中一课时为学生实验)五、教学过程（一）引入新课：
请同学观察教室里的照明电路，此电路中有哪些器件组成？
（二）新课教学
问：

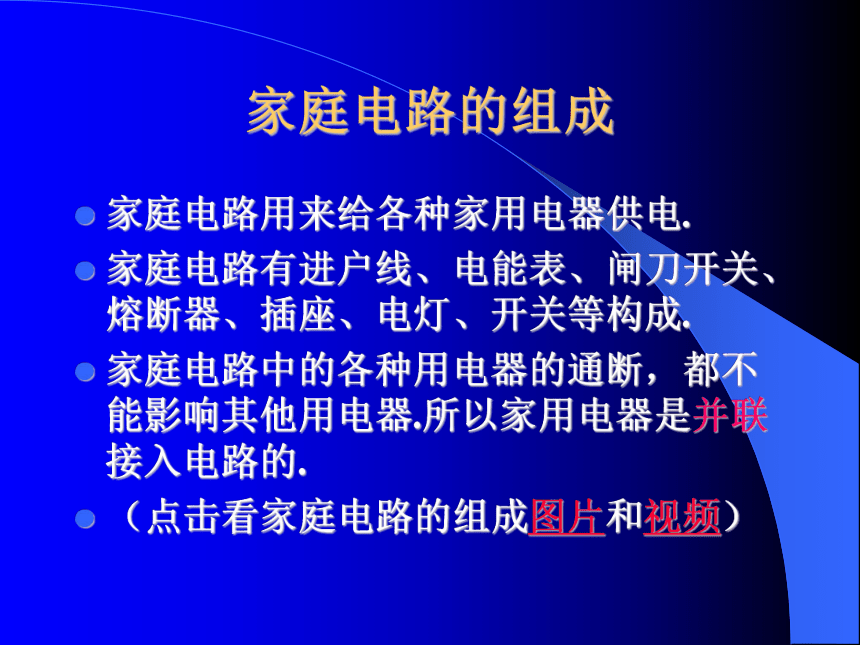

家庭电路是由哪些器件组成？家庭电路的组成家庭电路用来给各种家用电器供电.
家庭电路有进户线、电能表、闸刀开关、熔断器、插座、电灯、开关等构成.
家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的.

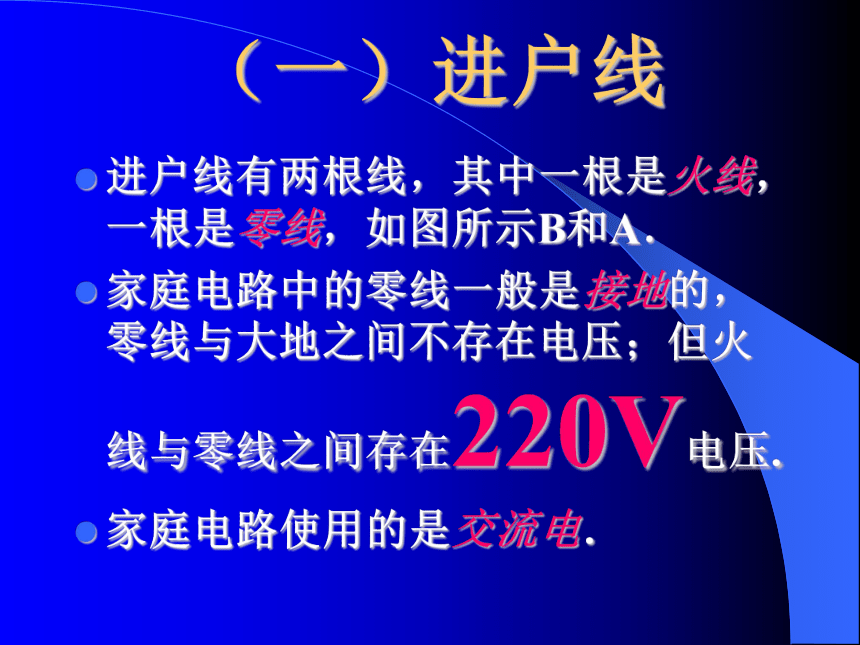

（点击看家庭电路的组成图片和视频）（一）进户线进户线有两根线，其中一根是火线，一根是零线，如图所示B和A．
家庭电路中的零线一般是接地的，零线与大地之间不存在电压；但火线与零线之间存在220V电压.

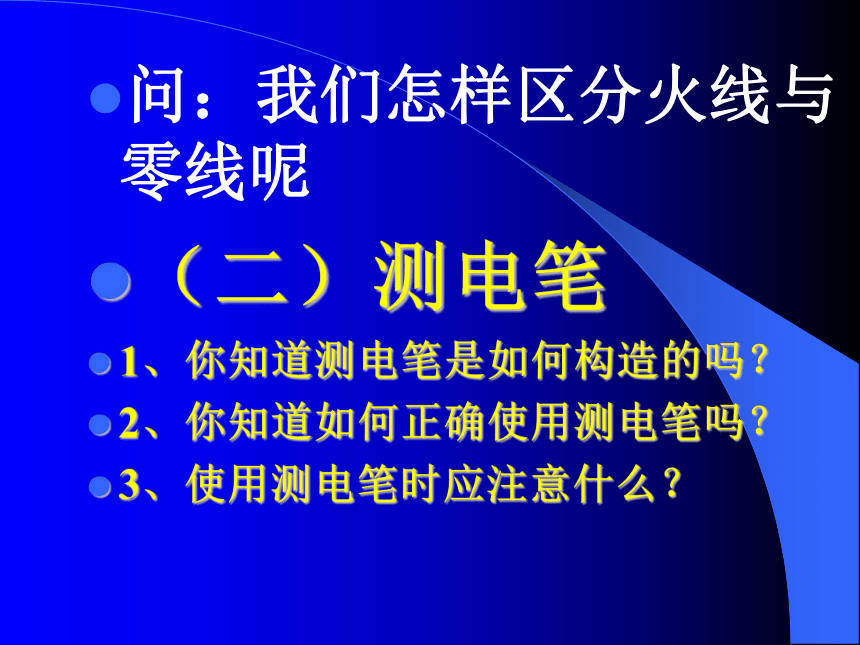

家庭电路使用的是交流电．问：我们怎样区分火线与零线呢
（二）测电笔
1、你知道测电笔是如何构造的吗？
2、你知道如何正确使用测电笔吗？

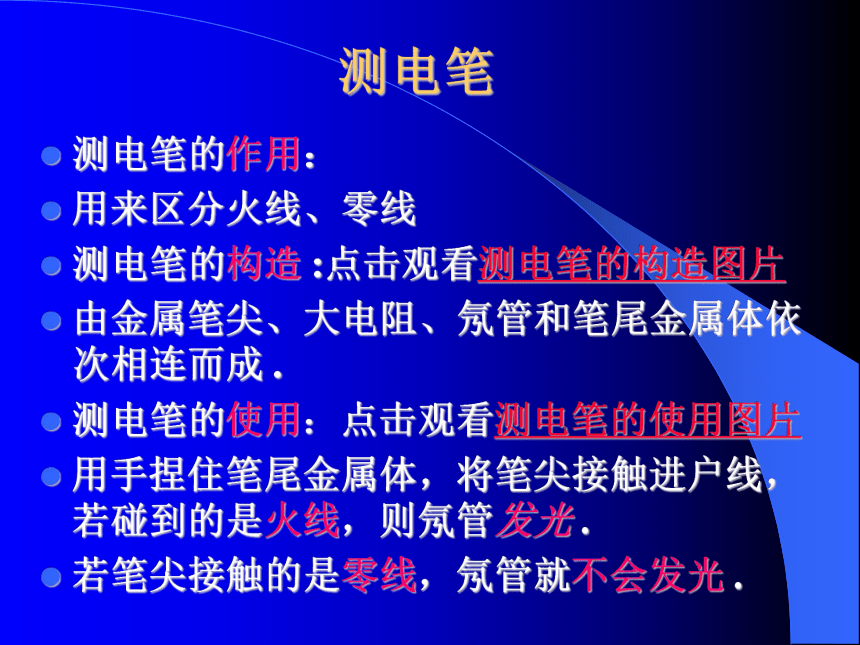

3、使用测电笔时应注意什么？测电笔 测电笔的作用：
用来区分火线、零线
测电笔的构造 :点击观看测电笔的构造图片
由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成 .
测电笔的使用：点击观看测电笔的使用图片
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .

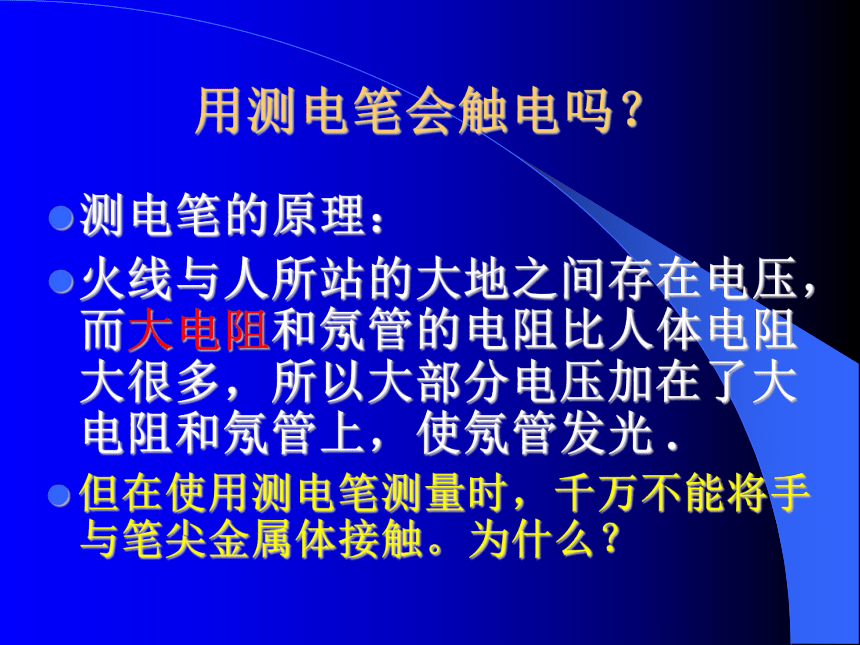

若笔尖接触的是零线，氖管就不会发光 .用测电笔会触电吗？测电笔的原理：
火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光 .

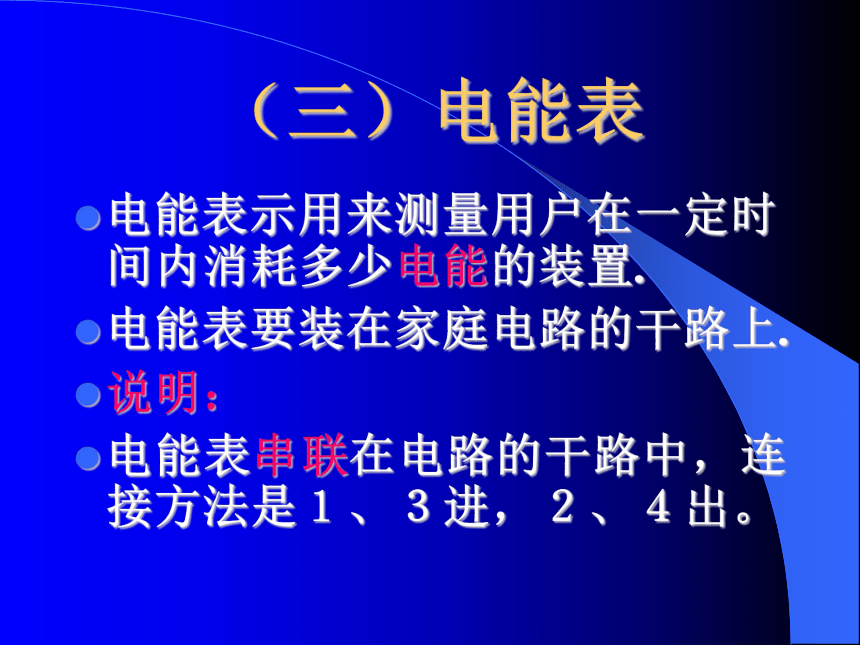

但在使用测电笔测量时，千万不能将手与笔尖金属体接触。为什么？（三）电能表 电能表示用来测量用户在一定时间内消耗多少电能的装置.
电能表要装在家庭电路的干路上.
说明：

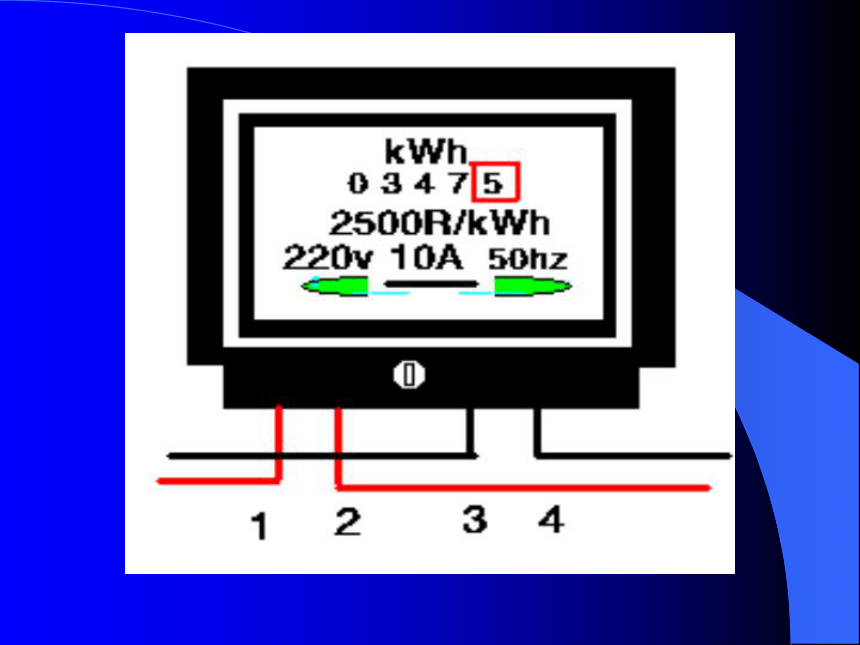

电能表串联在电路的干路中，连接方法是１、３进，２、４出。电能表的铭牌
电能表上标有“220V，10A”字样是什么意思？
电能表上的“1500r／kWh”字样表示什么意思？
电能表上标有“220V，10A”的字样表示：额定电压是220V，额定电流是10A，可以用在最大功率为220V×10A＝2 200W的家庭电路中
电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1 500转.
点击观看电能表图片（四）闸刀开关1.刀开关的作用：是接通和切断电源，便于更换电器或维修设备。
2.安装：务必使电源线连在静触头上，而静触头一定要在上边，切不可倒装。(由于振动等原因的电压闸刀开关自动落下而合上电路造成事故)
（五）熔断器 保险丝的作用:
电路中的电线有规定的最大电流，只能允许这个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾.
在火线和零线上分别串联接入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾.保险丝是怎样保护电路的？1.材料：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．
2.作用：当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．
观看关于电能表及保险丝的视频
管式保险丝的图片3.选用原则：使保险丝额定电流等于或稍大于电路中的正常工作电流。
4.连接方法: “ S ” 形（六）插座 接地各个用电器都是并联在火线与零线之间，我们就是靠插座将电器并联上去.
常见的有两孔插座、三孔插座、插线板等
各种插座、插头、插板图片（点击观看）
冰箱接地防止触电示意视频 （点击观看）(七).灯泡和灯座灯丝的材料?
电灯发光时能的转化?
小功率灯泡里有没有气体,为什么?
大功率灯泡里有什么气体,为什么?阅读
思考:1.灯丝材料是熔点高的钨制成.
2.电灯发光时是电能转化为热能和光能.
3.小功率灯泡内抽成真空,防止钨丝在高温下氧化而烧断,大功率灯泡还应充入氮、氩等气体，防止钨丝在高温下升华。灯泡的种类:插口式和螺旋式
注意：螺旋式灯座的螺旋套应接在电路的零线上，中心的金属片就接在电路的火线上。
灯座应并联接在电路中（八）.开关1.开关与所要控制的用电器串联
2.开关一端接灯座，另一端接火线小结：
家庭电路中
电能表、闸刀开关、熔断器是串联在电路中
插座、灯座、用电器是并联在电路中
开关与所控制的用电器串联。 例1 如图所示，电工检查电路故障时，发现开关闭合后，灯L不亮，用测电笔侧C、D处时，发现两处都能使氖管发光，而测试A、B两处时，只有在A点时氖管发光，则故障可能是（ ）A．火线、零线短路B．零线没有接地C． 灯L短路D． B、C之间某处断路例2 室内安装的照明电路各部分从进户线起，依次是：（ ）A．电能表、总开关、电灯、保险盒B．电能表、总开关、保险盒、电灯C．总开关、电能表、保险盒、电灯D．保险盒、电能表、总开关、电灯例3.在图中所示的有关螺丝口灯座和开关的连接中，哪种连接符合安全用电的要求？哪种连接不符合安全用电的要求？为什么？
参考答案： 　　按照家庭电路安装要求，螺丝口灯座的螺旋套只准接在零线上，开关的一头跟电灯连接，另一头必须接在火线上，据此判定：灯A火线接在螺旋套上；灯B开关没有接在火线上，螺旋套没有接零线；灯C开关没有接在火线；灯D的连接符号安全用电要求. 思考与讨论1、火线和零线的含义是什么？答
2、测电笔的正确握笔法与错误握笔法的主要区别在哪里？答
3、怎样用测电笔来辨别火线和零线？答
4、手指不能与测电笔的笔尖金属体接触是什么原因？答5、正确使用测电笔时，当笔尖金属体接触火线，氖管为什么会发光？答图
6、使用测电笔时，手为什么要与笔尾金属体接触？答
7、正确使用测电笔时，笔尖金属体接触零线，氖管为什么不会发光？ 答 图观察与思考1、电能表上有几个接线柱？其中哪两个接线柱分别接进户线中的火线与零线？接用电器的火线、零线是分别从电能表上哪两个接线柱接出的？表 答
2、闸刀开关的静触头应安装在上方还是下方？为什么？答
3、熔断器应安装在闸刀开关的前面还是后面？为什么？答4、支路开关应接在火线上还是接在零线上？为什么？答
5、各盏照明电灯之间的连接是串联还是并联？能否将各盏电灯串联连接？答
6、插座和照明电灯之间的连接是串联还是并联？
7、两眼插座上的哪一眼接火线，哪一眼接零线？三眼插座上的哪一眼接火线、地线、零线？答
课堂练习请指出下列家庭电路连接中的错误：结 束返回家庭电路的线路视频包括进户线、电表、电闸室内布线日光灯、灯泡工作.返回测电笔的构造返回墙壁上的插座和开关图片两相插头和三相插头图片返回有安培表
的插座
电能表铭牌上的字样表示什么意思?电能表铭牌上的字样表示什么意思?返回电能表和各种保险盒、保险丝及保险盒的内部结构.返回用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .返回管式保险丝返回返回冰箱外壳通过三孔插座、插头接地防止触电的动画示意
