家庭电路[下学期]

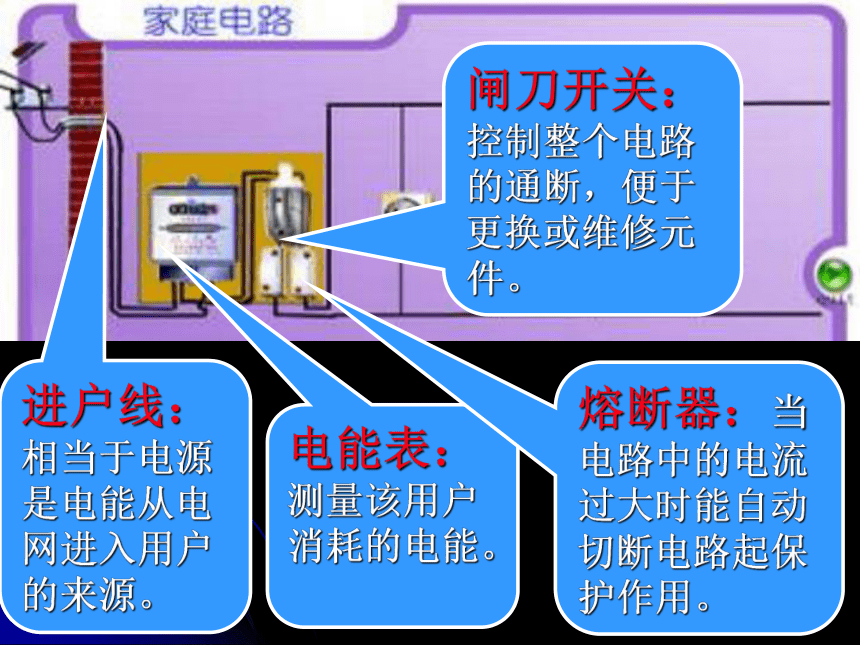

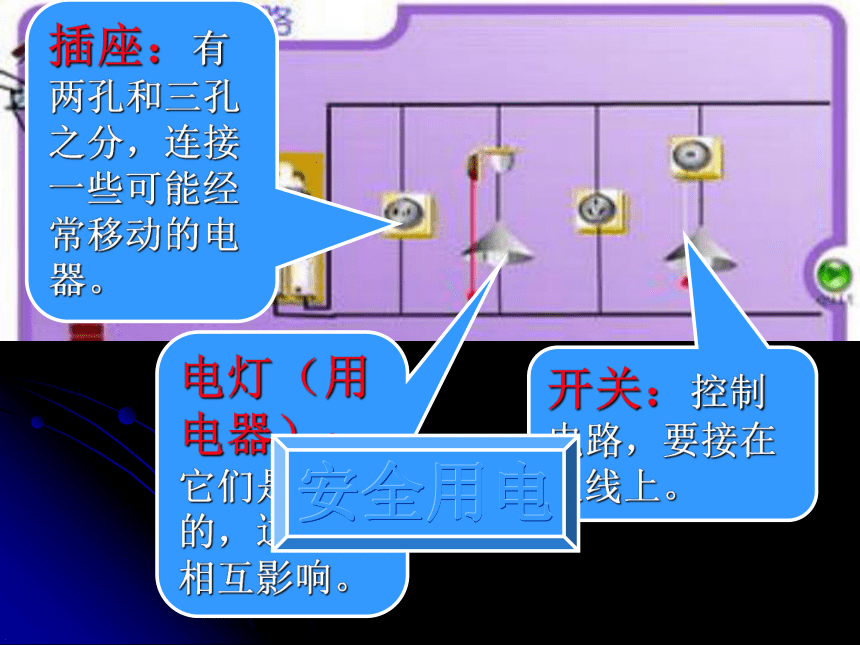

课件17张PPT。家庭电路进户线：相当于电源是电能从电网进入用户的来源。电能表：测量该用户消耗的电能。闸刀开关：控制整个电路的通断，便于更换或维修元件。熔断器：当电路中的电流过大时能自动切断电路起保护作用。插座：有两孔和三孔之分，连接一些可能经常移动的电器。电灯（用电器）：它们是并联的，这样不相互影响。开关：控制电路，要接在火线上。安全用电测电笔一、进户线： 1、 家庭电路的进户线由______和______组成，它们之间的电压为______。

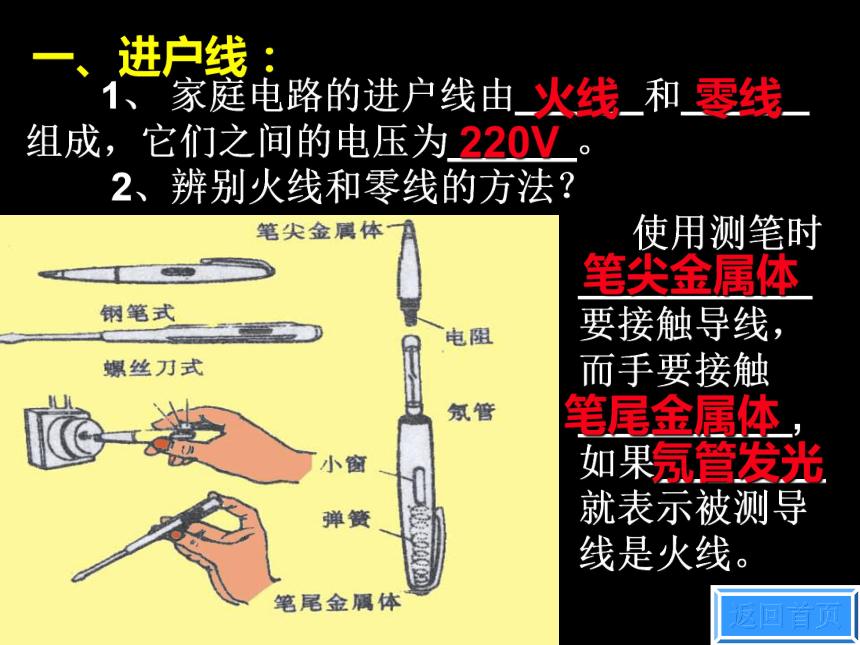

2、辨别火线和零线的方法？
使用测笔时
___________
要接触导线，
而手要接触
__________,
如果________
就表示被测导

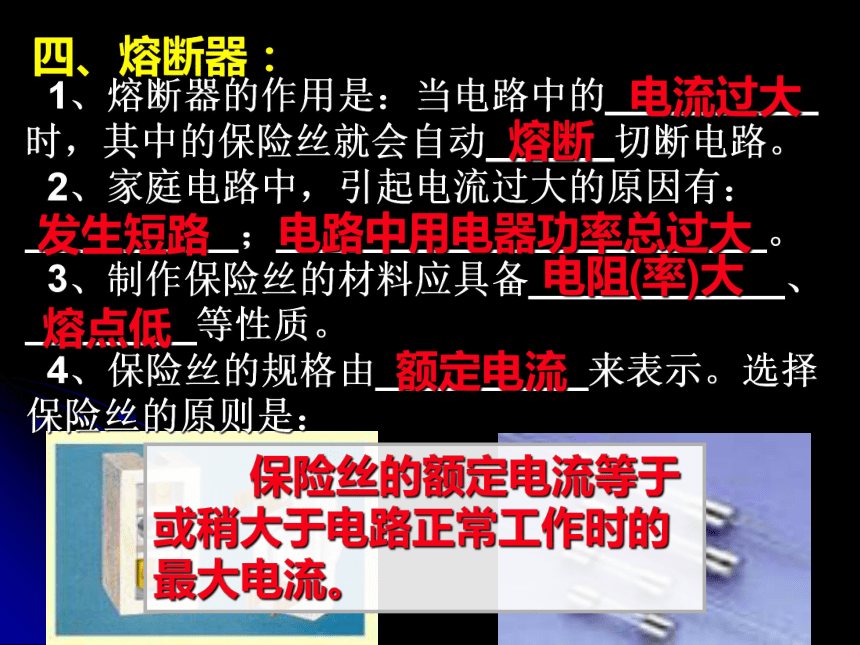

线是火线。 火线零线220V笔尖金属体笔尾金属体氖管发光返回首页二、电能表： 电能表是测量用户______________，它的单位为____________，相当于1千瓦的用电器工作1小时所消耗的电能。合________焦。消耗电能的多少千瓦时（度）3.6×106括号前的“10”为标定电流，括号内的“20”是最大允许电流。600r/kWh表示用电1千瓦时转盘要转600转。返回首页三、闸刀开关： 闸刀开关的作用是控制整个电路的通断，便于安全地维修或更换元件。动触头静触头 静触头接进户线，静触要安在上边切不可倒装。返回首页四、熔断器： 1、熔断器的作用是：当电路中的__________时，其中的保险丝就会自动______切断电路。
2、家庭电路中，引起电流过大的原因有：
__________；_______________________。
3、制作保险丝的材料应具备____________、________等性质。
4、保险丝的规格由__________来表示。选择保险丝的原则是：电流过大熔断发生短路电路中用电器功率总过大电阻(率)大熔点低额定电流 保险丝的额定电流等于或稍大于电路正常工作时的最大电流。断路器 保险丝的更换是比较麻烦的事，尤其
是家中没有现成的保险丝时就更麻烦。现
在家庭中常用一种断路器来代替闸刀开关
和熔断器。断路器一般连接在火线上。返回首页 插座一般有________和_________之分。两孔式插座一孔接___线，另一孔接___线；三孔式插座除了接火线和另线外还有一个孔接____线，与该孔相应的那个插头脚接用电器的__________。两孔式三孔式火零地金属外壳五、插座：返回首页 1、家用电器的插座和电灯之间是并联还是串联？______；这样连接有什么好处？
_____________________。
2、灯泡有________和________之分。它们分别如何安装？开关应如何安装?开关接在火线上
与用电器串联并联各用电器不相互影响插口式螺旋式六、电灯（用电器）：返回首页安全 用电触电类型低压触电高压触电单线触电双线触电高压电弧触电高压跨步触电安全用电的基本原则：
不接触低压带电体；不靠近高压带电体。
当发生触电意外时首先应：
切断电源；让触电者脱离电源。
对人体的安全电压是：“不高于36V” 1、关于家庭电路中用电器安装的说法错误的是（ ）
A、开关应接在火线上 B、开关应和灯泡并联
C、螺丝口灯泡的螺旋套一定要接在零线上
D、三孔插座应有接地线
2、家庭电路中合适的保险丝被熔断，按原规格换上一根后，闭合开关，保险丝很快又被熔断，下列做法中正确的是（ ）
A、换一根较粗的保险丝 B、换一根铜丝
C、把两根原规格的保险丝并在一起使用
D、查找故障，排除后换上一根原规格的保险丝BD甚础过关3、一般情况下，____伏以下的电压才是安全的。但在潮湿的环境中，安全电压应在____伏甚至于____伏以下。
4、家庭电路中，触电通常是人直接接触____造成的。安全用电原则是：不接触___________；不靠近____________。
5、发现有人触电，应采取的正确措施是（ ）
A、迅速用剪刀剪断电线 B、拨打110
C、迅速用手将触电者拉离电源线
D、迅速用绝缘物体使人脱离电源线
6、下列做法符合安全用电原则的是（ ）
A、家庭电器安装地线 B、高压线旁放风筝
C、湿手拔开关 D、铁丝绑在电线上晾衣物362412火线低压带电体高压带电体DA能力提高 1、如图所示的电路中，开关闭合后发现电灯不发光，电工在检查电路的故障时，用测电笔测C、D处时，发现都能使氖管发光，而测试A、B两处时，只有在A处时氖
管发光，则故障可能是（ ）
A、火线断路 B、零线没有接地
C、B与C间某处断开 D、灯L断路
2、下列现象中，可能引起家中保险丝熔断的是
①插座中的两线头相碰 ②开关中的两线头相碰③电路中增加了大功率的用电器 ④灯丝熔断
A、①② B、②③ （ ）
C、②④ D、①③CD3、已知脂肪是电的不良导体。请猜测一下，是胖子的电阻大，还是瘦子的电阻
大？谁更容易触电而死？
4、小鸟双脚站在高压线上为何不会触电而死？
