家庭电路[上学期]

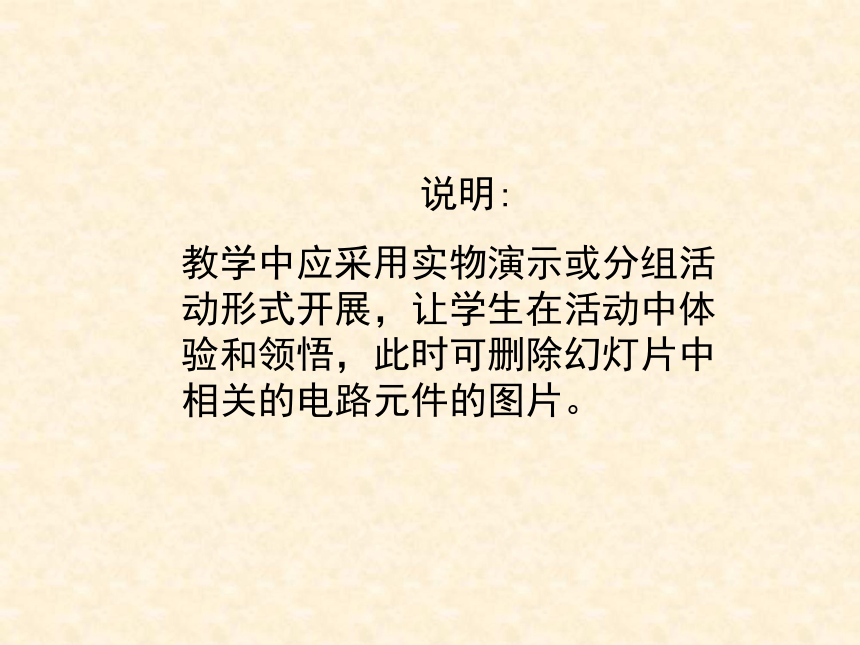

课件36张PPT。说明:

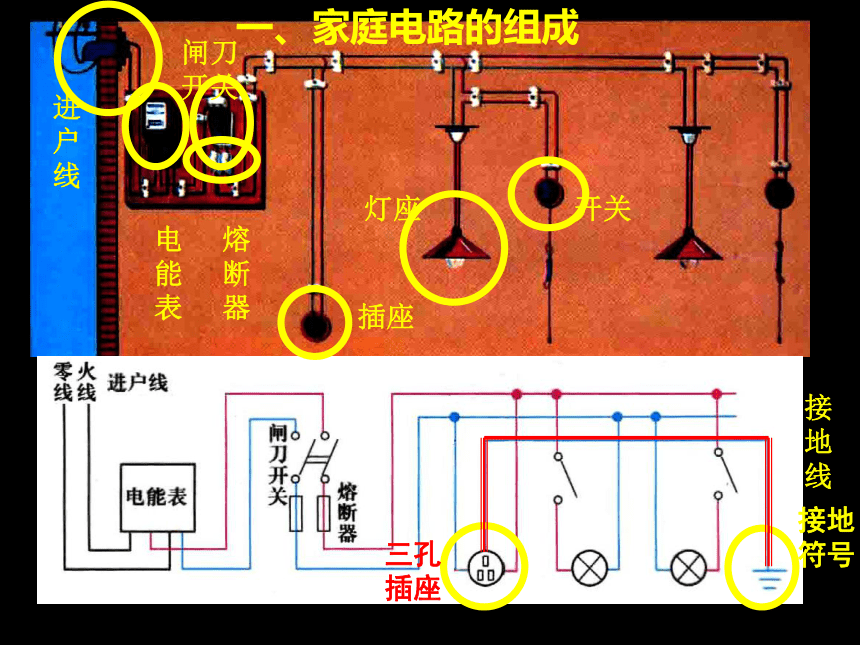

教学中应采用实物演示或分组活动形式开展，让学生在活动中体验和领悟，此时可删除幻灯片中相关的电路元件的图片。第一课时家庭电路第二课时一、家庭电路的组成进户线电能表闸刀开关熔断器插座灯座开关三孔
插座接
地
线接地
符号
电能表
零火

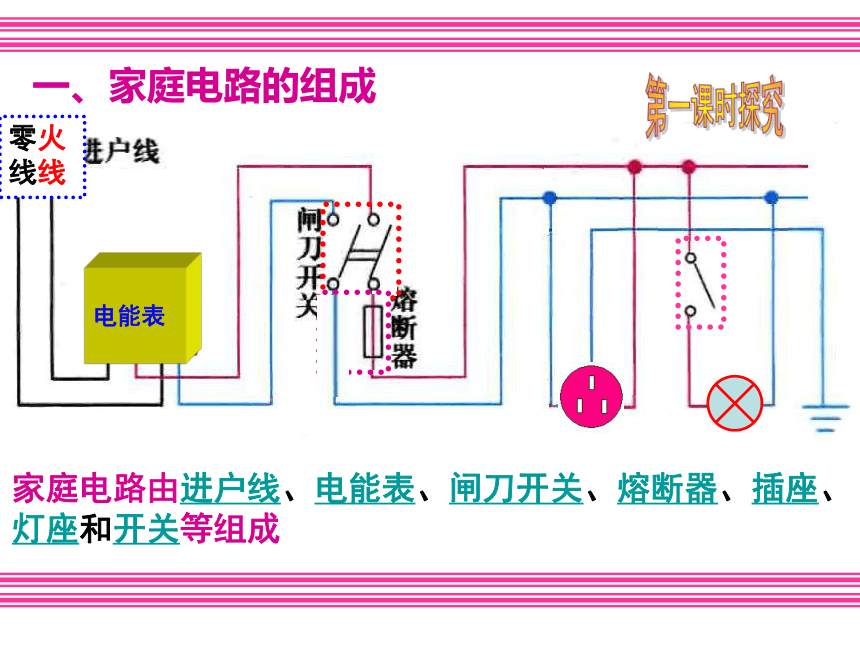

线线一、家庭电路的组成家庭电路由进户线、电能表、闸刀开关、熔断器、插座、灯座和开关等组成第一课时探究触电是怎么回事？ 人体是导体，人体触及带电体时，有电流通过人体，这就是触电。问题：
是否只要有电流通过人体或人体两端有电压，人就会触电？

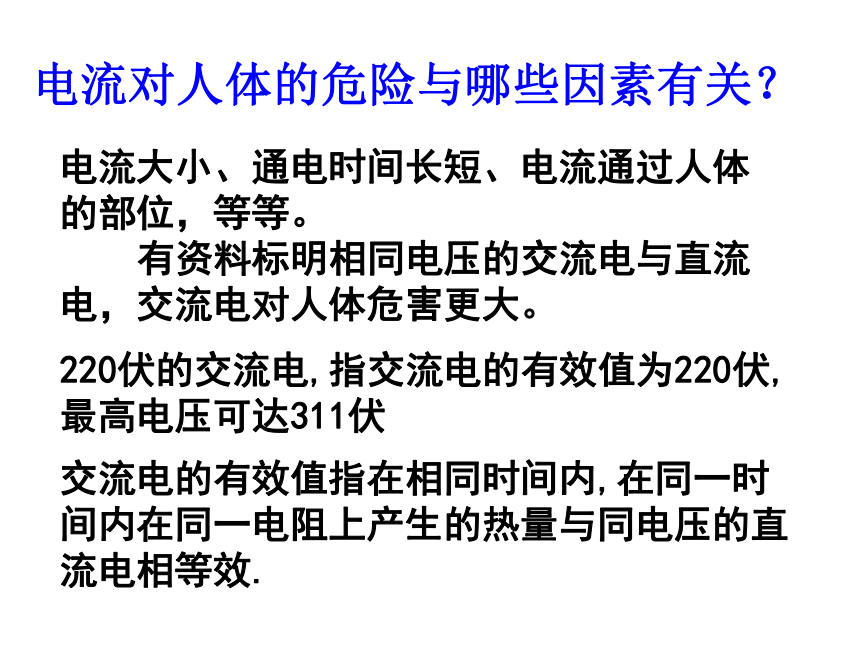

电流对人体的危险与哪些因素有关？电流大小、通电时间长短、电流通过人体的部位，等等。

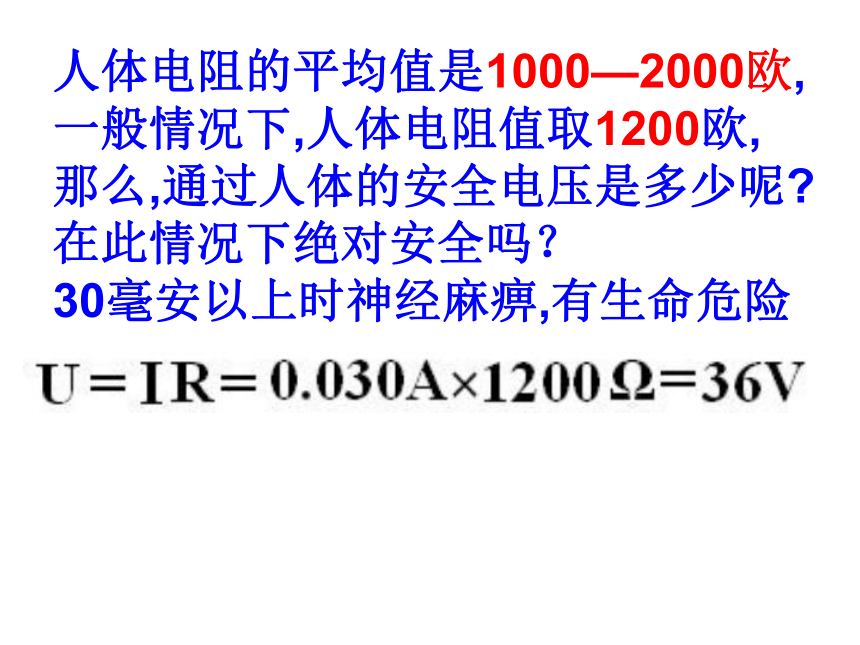

有资料标明相同电压的交流电与直流电，交流电对人体危害更大。220伏的交流电,指交流电的有效值为220伏,最高电压可达311伏交流电的有效值指在相同时间内,在同一时间内在同一电阻上产生的热量与同电压的直流电相等效.人体电阻的平均值是1000—2000欧,
一般情况下,人体电阻值取1200欧,那么,通过人体的安全电压是多少呢?在此情况下绝对安全吗？

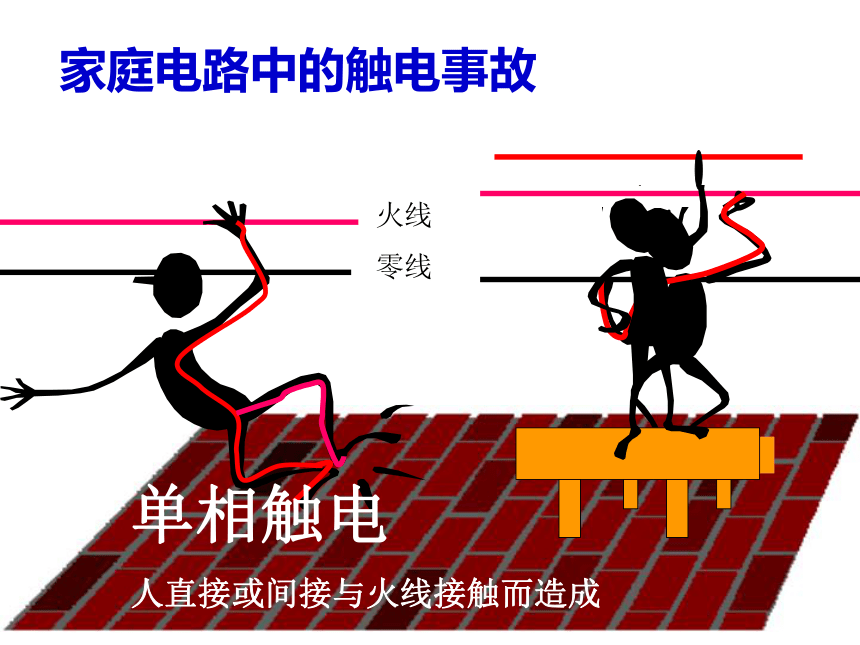

30毫安以上时神经麻痹,有生命危险 一般情况下,36伏以下的电压才是安全的,但不同的人电阻是不同的,同一个人在不同情况下的电阻也是不同的,当气温高或潮湿环境中,安全电压应在24伏甚至于12伏以下. 对人体不造成危险的安全电压值为24伏。家庭电路中的触电事故单相触电

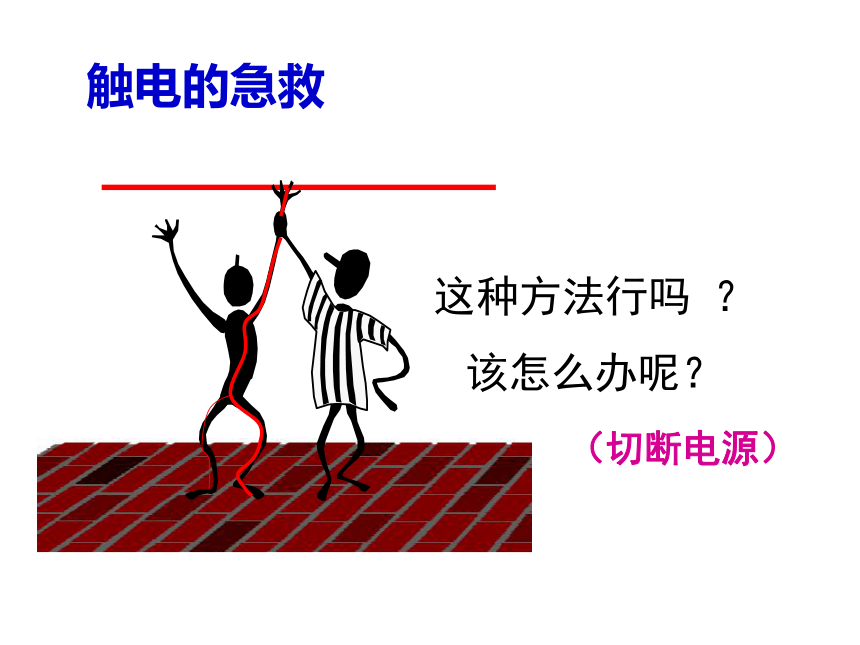

人直接或间接与火线接触而造成触电的急救该怎么办呢？（切断电源）练习：1、通过 人体的电流 超过 一定值时，就要威胁
人的生命，这个数值 是（ ）
A、1毫安 B、10毫安 C、30毫安 D、100毫安2、当发现 有人触电或电器 设备着火时，正确的
做法是 （ ）
A、立即 将触电人拉 开 B、立即泼水灭火
C、立即用身边 的小刀将电线割断
D、立即拉断电源开关或用绝缘物将电线 挑开CD3、一个 电工 站在一张干燥的木凳上检修照明电路，下述情况 中不会造成触电事故的是（ ）
A、一手握 火线，一手握 零线
B、一手接 火线，一手悬在空中
C、一手接 火线，一手按在墙上
D、一手接 火线，身体与站在地上的人相接触4、高压线落下后，千万不能走近，原因 是（ ）
A、电线会把人吸过去 B、电线会把人弹出去
C、会造成 跨步电压触电 D、高压电弧触电
BD5、停在高压输电线上的小鸟不会触电，这是因为（ ）
A、鸟的脚是绝缘体
B、鸟的脚电阻太小
C、鸟有适应 电流通过的本领
D、鸟两脚之间跨步电压很小，通过 身体的电流很小6、安全用电原则：不接触 ，
不靠近 。一般情况下， 的
电压 才是安全 的D高压带电体低压带电体36伏以下 谢谢合作!1、进户线、火线和零线
进户线分相线(火线)和零线，
零线在电线网处是接地的,
零线与地线之间电压为零.
火线和零线之间的电压为220伏，
火线和地线之间的电压为220伏.
辨别火线和地线可用测电笔2、电能表(俗称“火表”，旧称千瓦时计)①电能表是测量电流做功的仪表。②电能表与电压表和电流表的不同之处：
电压表和电流表测量的是某一状态时的电压 和电流的瞬时值。电能表用计数装置，累计的是一段时间内电路中电流所做的功。单相电能表单位：千瓦时
KW·h220V:额定电压50Hz:交流电频率2.5(10)A:
允许电流为2.5安
短时允许电流为10安1440r/KWh:
每消耗1 KW·h电能，
表盘转动1440周。
3、闸刀开关
（1）闸刀开关的作用是接通和切断电源，
便于更换电器或维修设备
（2）闸刀开关内装有熔丝
（3）闸刀开关的安装方法：
①务必使电源线连在静触头上。
②静触头一定要在上边，切不可倒装4、熔断器
（1）作用：当电路中的电流过大超过一定限度
时，保险丝会动熔断，切断电路。
（2）电路中的电流过大的原因
①电路过载(用电器总功率过大)
②发生短路
（3）熔丝材料：由低熔点的铅、锑合金制成（4）原理：利用电流的热效应,当电路中的电流
过大超过熔丝的熔断电流时，温度达到
熔丝的熔点，而使熔丝熔断。
（5）熔丝熔断时，应根据电路情况，选用相应
的熔丝，切不可用较粗的熔丝替换, 更不可
用铜丝、铁丝替代。
（6）为了用电安全，只在相线处串联熔断器。
5、插座
1、作用：为移动电器提供电压
2、安装方法：插座右端接火线，左端接零线，
并与电灯或其它插座并联。
3、三孔插座：专为大功率用电器（如电冰箱、
洗衣机等）供电。
接线时专用接地插孔应与专用的保护地线相连。
采用接零保护时，接零线应从电源端专门引来，
而不应就近利用引入插座的零线。
目的：防止用电器进线的相线因绝缘层破损与
金属外壳接通时，电将从接地线导入大地，
避免了触电事故。发生触电事故避免了触电事故6、灯泡和灯座
1、原理：利用电流的热效应制成的，灯丝正常发光时，
达到白炽状态，温度可达2800℃。
2、构造：（1）灯丝：用熔点很高(3410℃)的钨做的
（2）灯泡内：
①为了防止钨丝在高温下被烧断，
小功率的灯泡都抽成真空
②大功率（60w以上）灯泡充进氮气和
氩气，以阻碍钨丝在高温下升华
3、种类：（1）插口式：（介绍灯泡和灯头）安装：
（2）螺旋式：（介绍灯泡和灯头）安装：中心锡块处应接相线，防止螺旋带电.2、测电笔：
（1）构造：
①笔尖金属体 ②电阻 ③氖管
④弹簧 ⑤笔尾金属体
（2）使用方法：
手触笔尾金属体，笔尖金属体接触电线，
触火线：氖管发光， 触零线：氖管不发光7、开关：
作用：控制用电器电流的通断。
接线：在家庭电路中，要让火线
先进开关，然后再接到灯座。
零线直接进灯座。
保证开关断开时，灯座中不带电。灯座 带电，会导 致触电。灯座中不带电 一天，小明放学回家看电视，看完后，把遥控器一摁，电视关了。他发现电视机上还有一个指示灯亮着（此时，电视机处于待机状态）。于是他想：
这时电视机是否还在消耗电能呢？
请说出你的猜想: 。
请说说你的探究思路: 。
若想测出电视机的待机功率又该怎么办？科学探究（1）“让电视机处于待机状态，然后拔掉其他所有电器的插头或关掉开关”目的是什么？一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。（2）在小明外出这段时间里，
他家电视机消耗的电能是_______千瓦时。
（3）通过实验，小明得到的结论是：
电视机在待机状态时________________ 。消耗的电能： 0.5千瓦时要消耗电能 0.5一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。消耗的电能：0.5千瓦时（4）小明家电视机在待机状态下电功率是多少？一次，趁父母出差，他设计了如下方案进行探究：
让电视机处于待机状态，然后拔掉其他所有电器
的插头或关掉开关，记下时间
和家中电能表的读数；
去奶奶家住了两天后回到家中，
再记下此时的时间和电能表的
读数（记录数据如下表）。（5）据估计，我市电视机在待机状态下消耗的
电能一年有近6O00千瓦时，令人触目惊心。
要显著降低电视机的这种电能消耗，你认为可以
采取哪些方法？看完电视后及时关掉电视机上的电源开关
(或拔掉电源插头)，而不用摇控器“关机” 。
