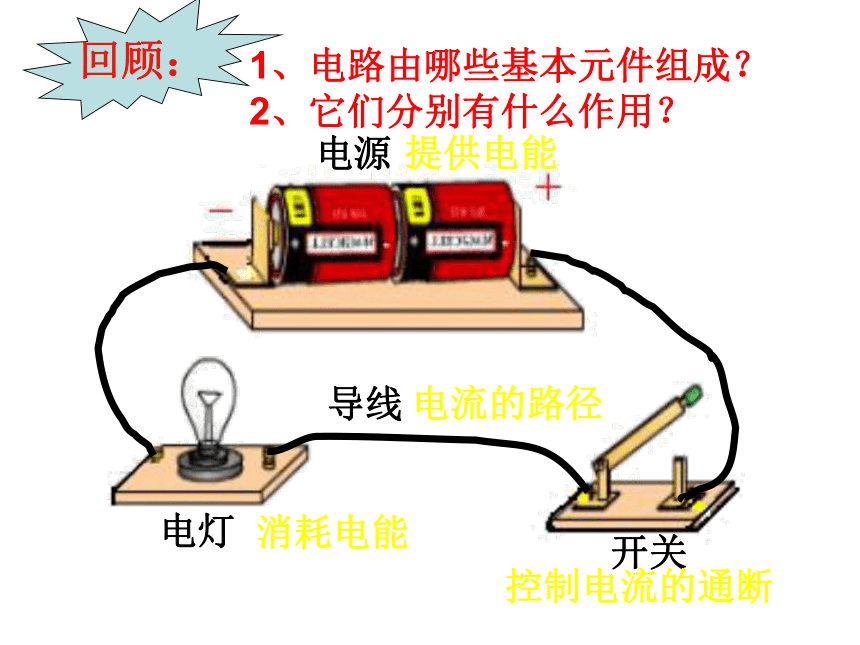

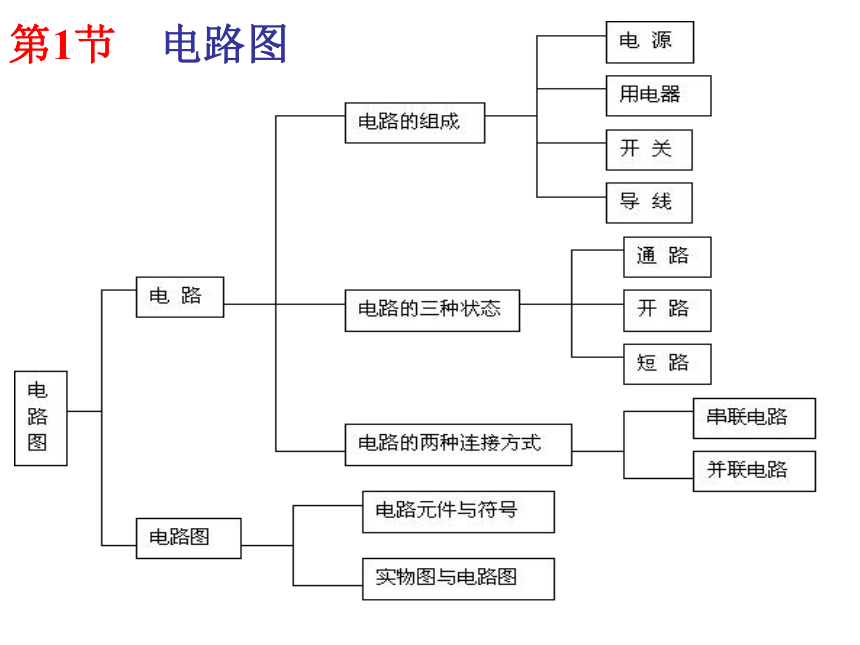

课件43张PPT。第1节 电路图电源电灯开关回顾：1、电路由哪些基本元件组成？

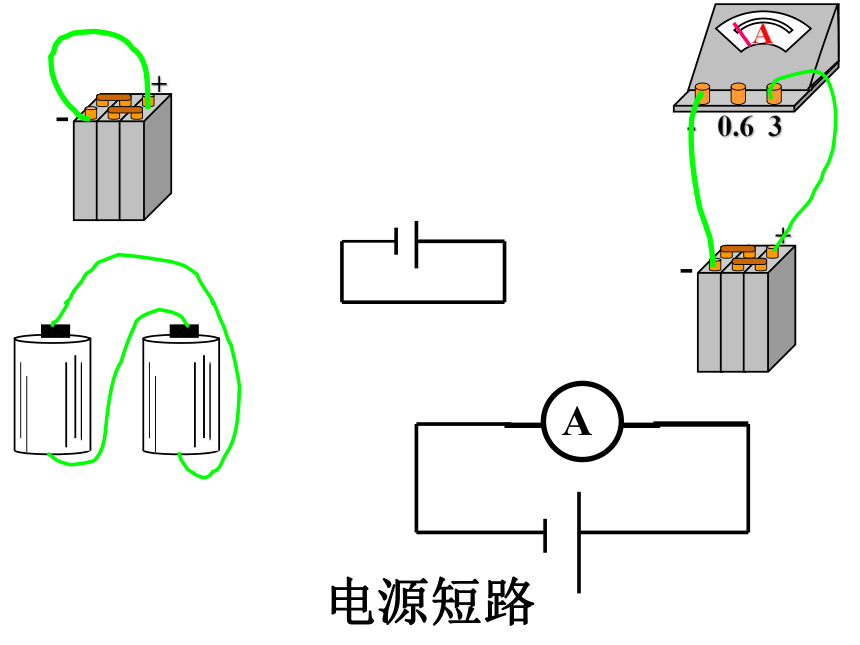

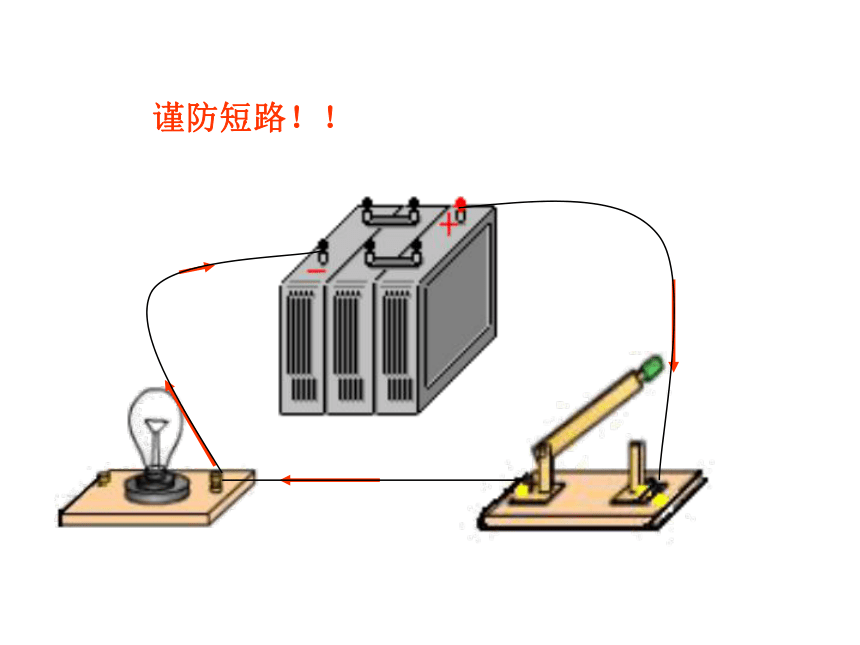

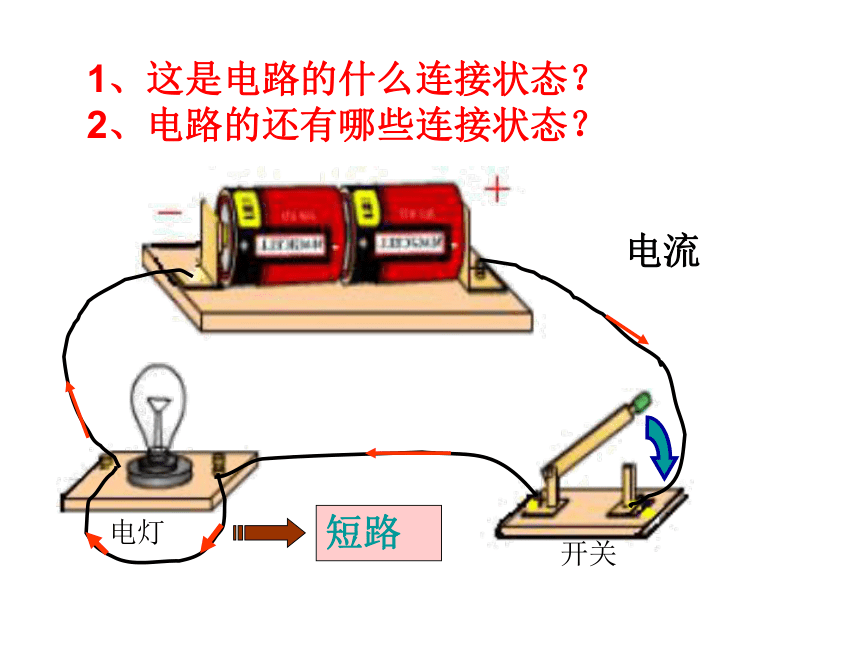

2、它们分别有什么作用？提供电能消耗电能控制电流的通断电流的路径导线电流电灯开关短路1、这是电路的什么连接状态？

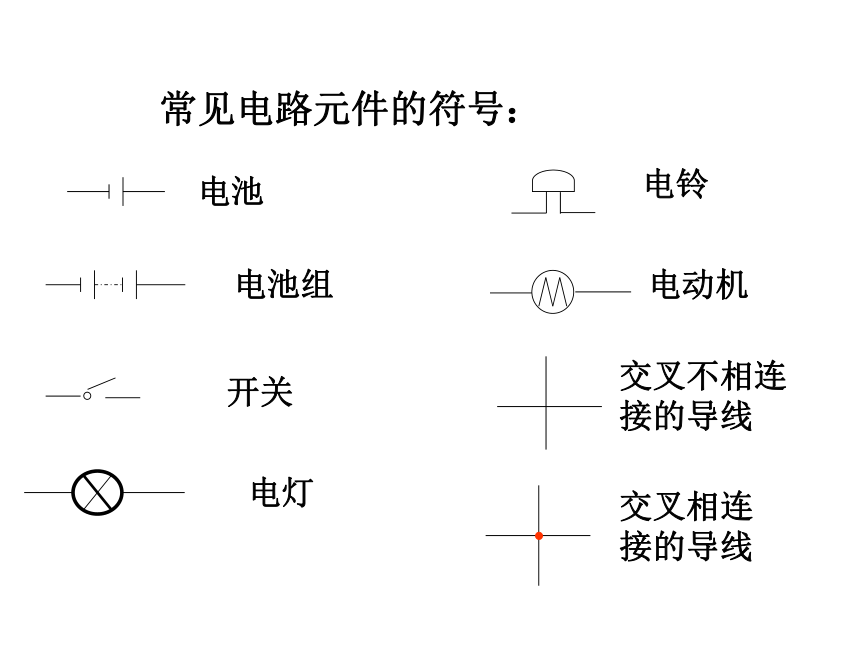

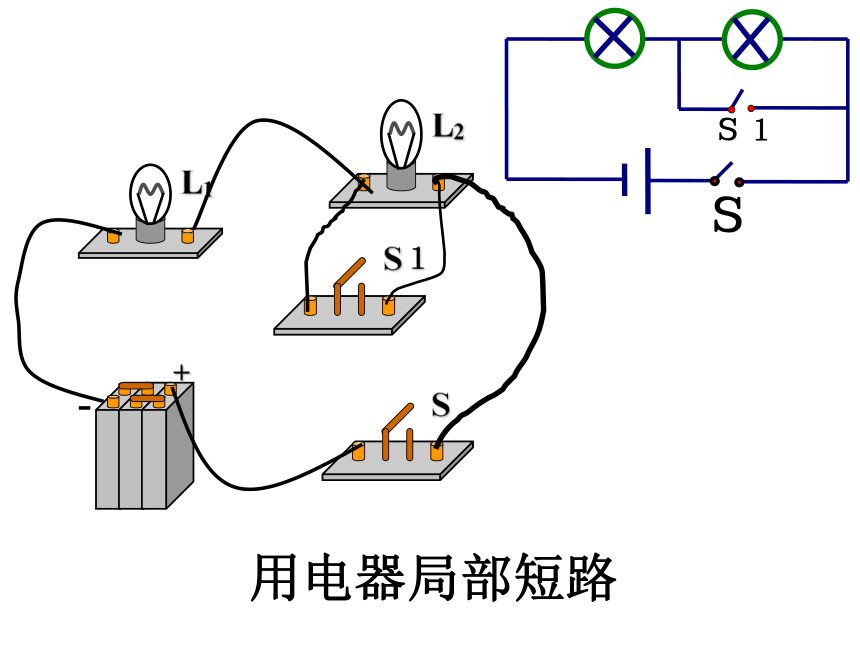

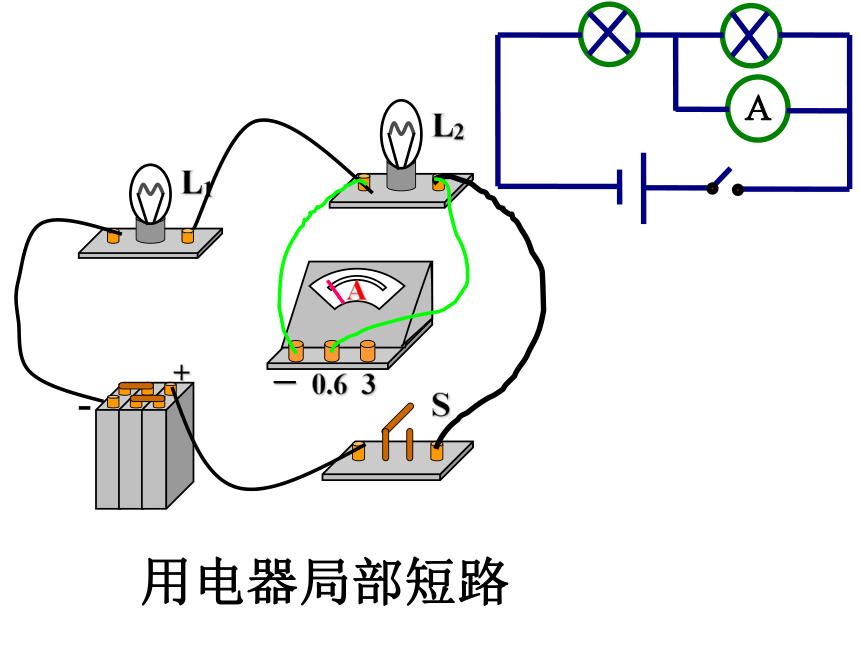

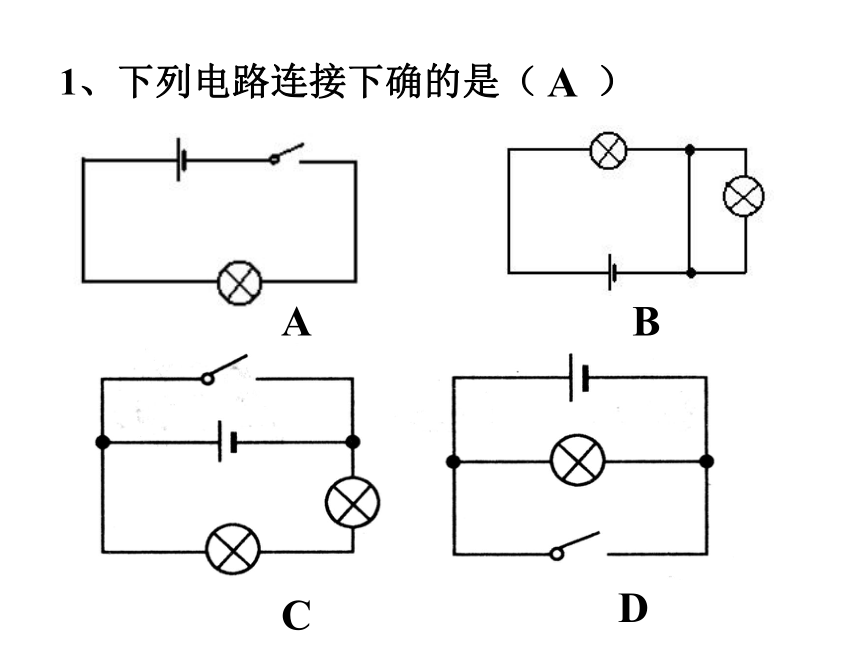

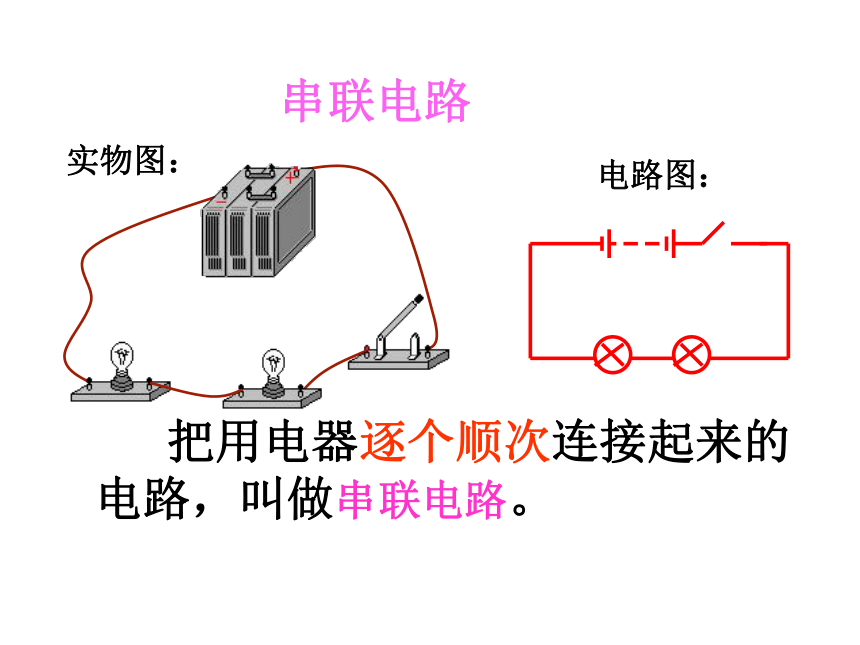

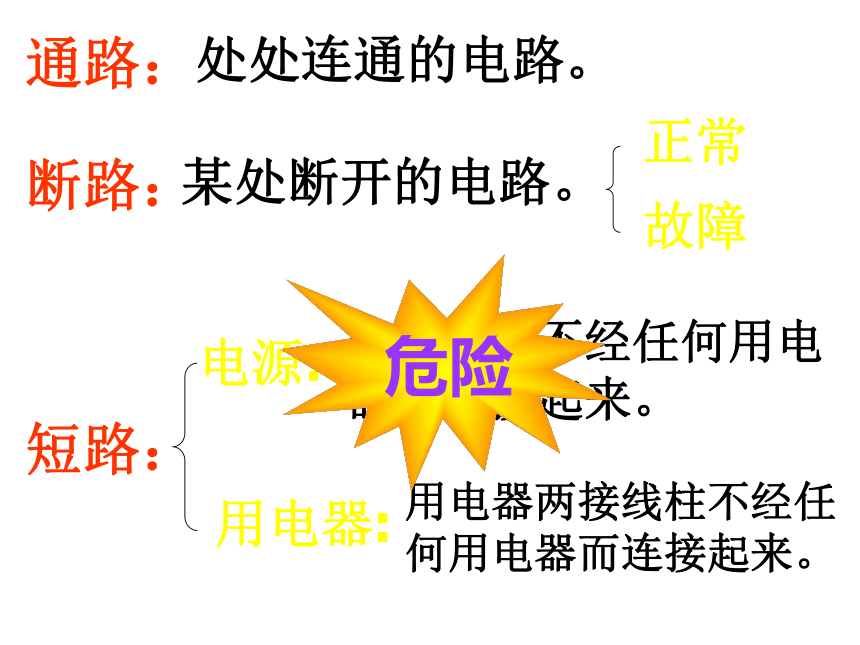

2、电路的还有哪些连接状态？通路：处处连通的电路。断路：某处断开的电路。正常故障短路：电源:用电器:电源两极不经任何用电器而连接起来。用电器两接线柱不经任何用电器而连接起来。谨防短路！！电源短路用电器局部短路ＳＳ１用电器局部短路常见电路元件的符号： 电池电池组开关电灯电铃电动机交叉不相连
接的导线交叉相连

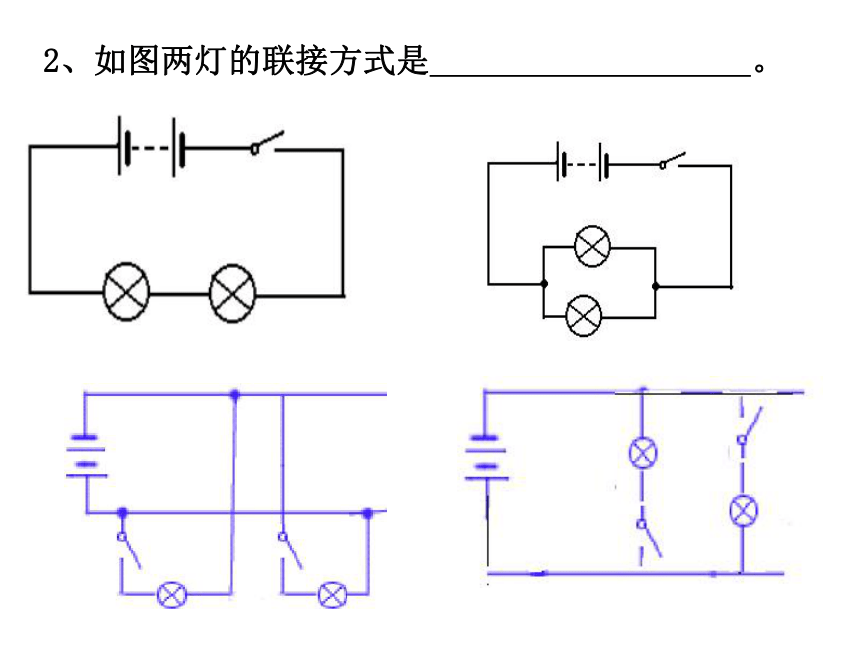

接的导线1、下列电路连接下确的是（ ）ABCDA2、如图两灯的联接方式是 。串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。 实物图：电路图： 当合上开关时，两个灯泡有什么变化？串联电路亮串联电路 把用电器并列地连接起来的电路，叫做并联电路。并联电路SS1S2L1L2并联电路SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮并联电路SS1S2L1L2
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
并联电路SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮并联电路4、要使灯L1和灯L2组成串联电路，应闭合______,断开______，要使灯L1和L2组成并联电路，应闭合开关________,断开_______,若闭合S2、S3,则电路变____________.S2S1和 S3S1和 S3S2电源短路实物图电路图5、根据电路图，连接下列实物一、家庭电路的组成和连接方法②插座和灯是怎样连接的?这样连接有什么好处?问题：进户线、电能表、断路器、插座、灯座、开关.①家庭电路由哪些部分组成？并联，各用电器工作时不相互影响二、家庭电路的几个主要部分1、进户线 (1)一根叫＿＿,另一根叫＿＿,两线间电压是＿＿伏。 (2)辨别火线和零线要用＿＿＿。 零线火线220测电笔(3) 测电笔的使用手接触笔尾金属体；
笔尖金属体接触被测物体电流过大会造成事故，采取什么措施来防止事故的发生？在电路里安装保护装置——熔断器或断路器。3、熔断器3、熔断器1、你认为保险丝一般由什么材料做比较合适？2、如果选用的保险丝额定电流值太大或太小会怎样？b、保险丝选择：保险丝的电流等于或稍大于电路中正常工作的电流。 a、保险丝材料：一般由熔点比较低的金属合金做成的。 连接方法：与火线串联,连接在闸刀开 关后面4.白炽灯和开关的连接(1)火线进开关,零线进灯座.(2)螺丝口灯座,则螺旋套只能接在零线上,不能接在
火线上,火线只能通过开关接在与灯头尾部金属块
相通的接线柱上. 家庭电路中各盏灯应____联，开关与它所控制 的电灯应是____联，插座与电灯应是____联，保险盒和用电器应___联。并串并串触电的形式：5.安全用电5.安全用电触电原因（水、潮湿、破损）潮湿线破损火线露出水5.安全用电用电原则：(1)安全电压≤36伏.(2)不接触低压带电体;
不靠近高压带电体.（低压勿摸，高压勿近）(3)不弄湿用电器;
不损坏电气设备中的绝缘体.知识回顾:1.在家庭电路中,进户线的电压为______伏,一般情况
下,对人体安全的电压为___伏以下.安全用电的原则
是不接触__________,不靠近________.为了区分电
路中的火线和零线,可以用测电笔来判断,测电笔的
使用方法是:用手接触_________,笔尖接触_______,
如果氖管发光,表明接触的是__线.2.家庭电路中安装电能表的目的是为了__________
____的多少.在检测电路、更换元件时,应先切断电
源,以免触电,所以在家庭电路的熔断器前安装一个
_________.低压带电体36笔尾金属体高压带电体220火测量消耗待测电路电能闸刀开关知识回顾:3.保险丝应__联在电路中,它的作用是:当电路中的
_________时,保险丝能自动熔断以保护电路的安全.4.家庭电路中保险丝断了,不能用铜丝来代替,其原
因是( )
A. 铜的密度太大 B.铜丝熔点高
C.铜丝太粗 D.铜丝太软B电流过大串5.有人在家庭电路中不小心触电,你认为首先要采取
的措施是( )
A.直接用手去拉触电的人 B.打电话报警
C.找医生来帮助抢救
D.切断电源或用干木棍等拨开电线知识回顾:D6.下列符合安全用电常识的做法是（ ）A7.下列四幅图中，没有违反安全用电原则的是（　）D中考热身
1.（04天津）我国家庭电路使用的交流电的电压是____V,频率为 ___Hz。
2.（04苏州）一节干电池的电压是____V，大量事实表明，不高于是_____V的电压才是对人体安全的电压。
220501.5364.小海家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三脚插头换成两脚插头插在两孔插座上，电风扇照样工作。这样做的危害是：_______________时，会造成触电事故。电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是_______________________,使得扇叶容易吸引灰尘。带电体能吸引轻小物体外壳漏电
