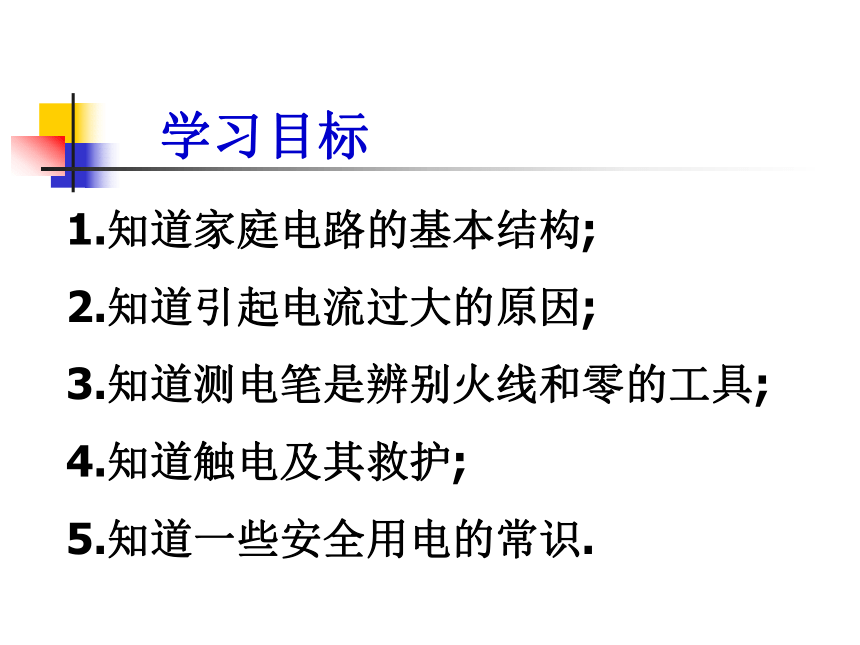

课件21张PPT。家庭安全用电学习目标1.知道家庭电路的基本结构;
2.知道引起电流过大的原因;
3.知道测电笔是辨别火线和零的工具;
4.知道触电及其救护;
5.知道一些安全用电的常识.

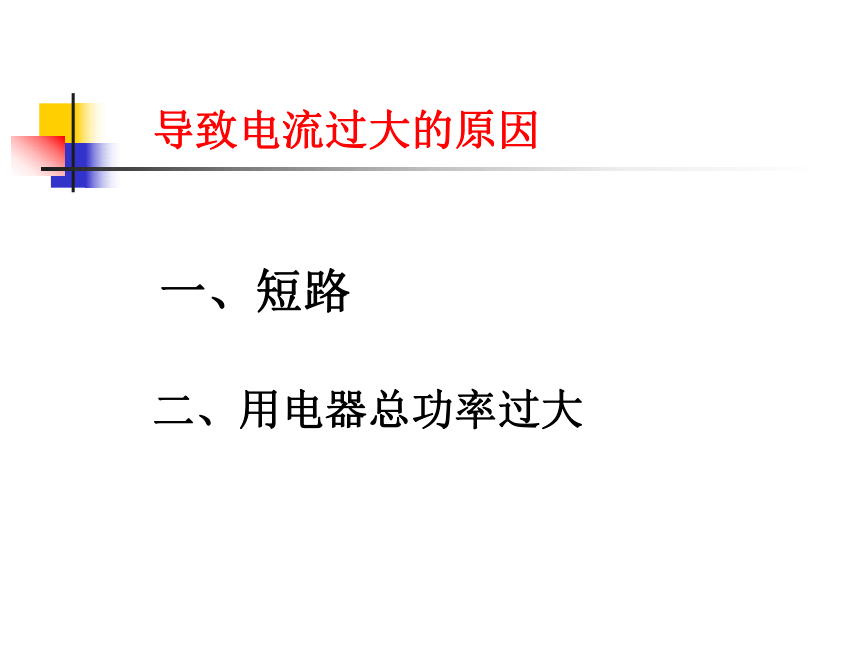

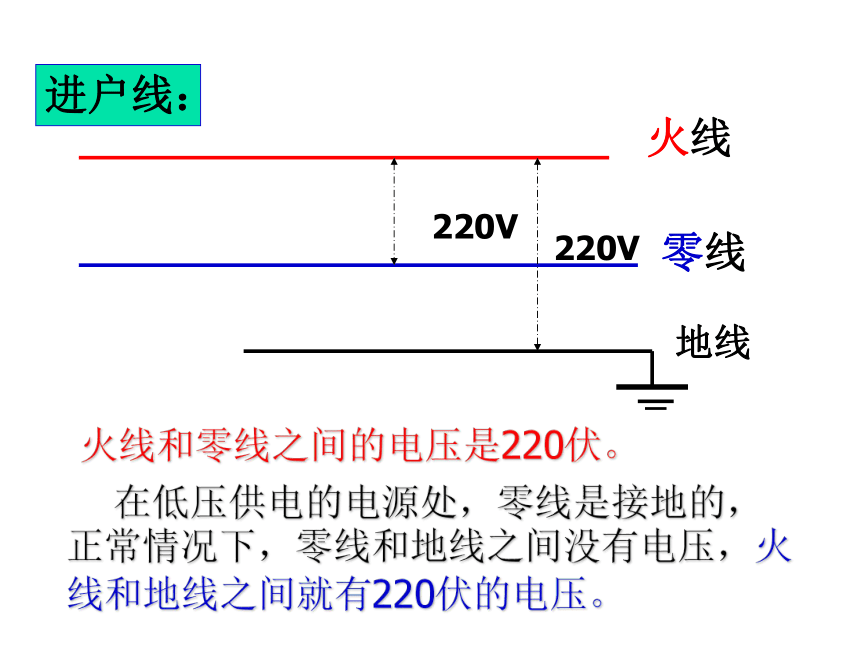

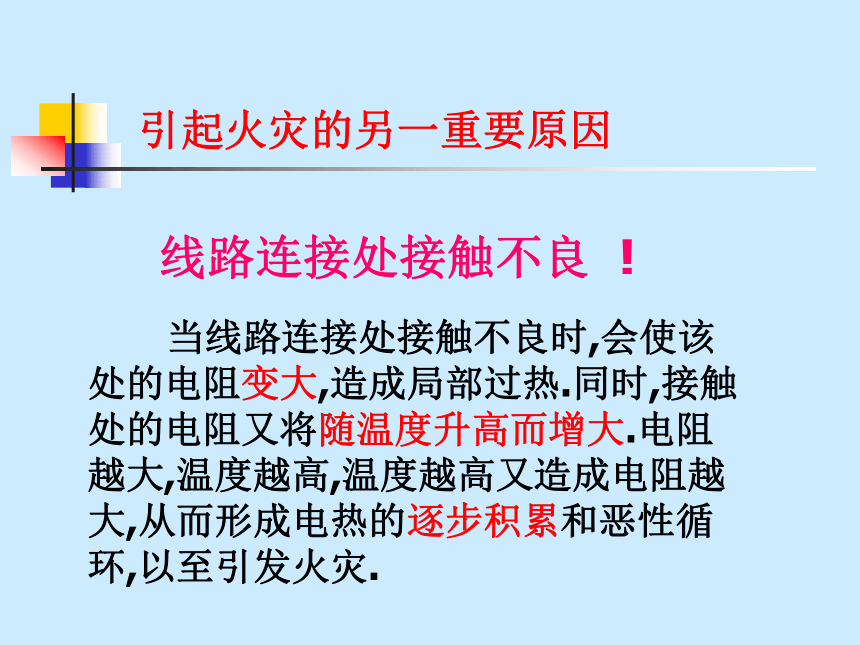

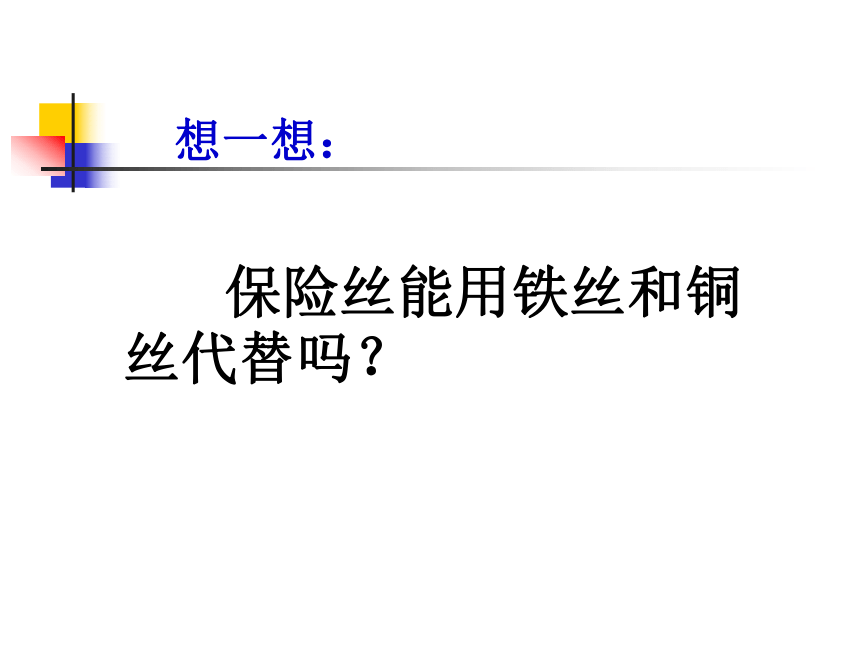

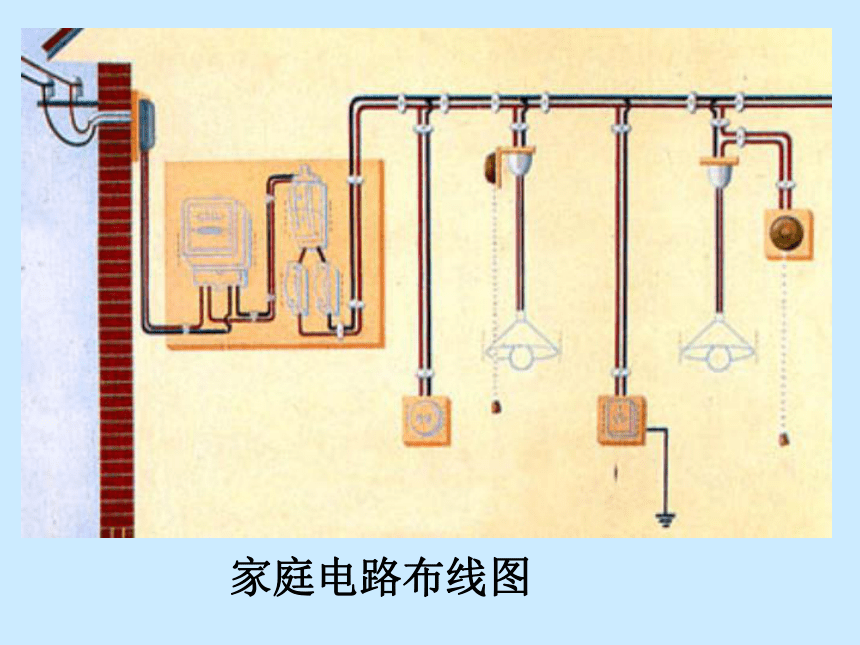

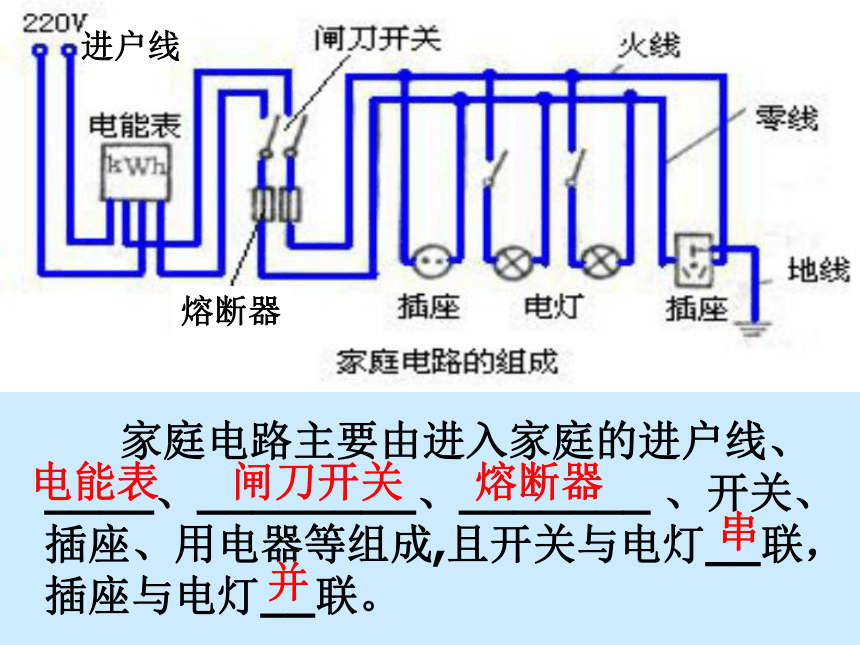

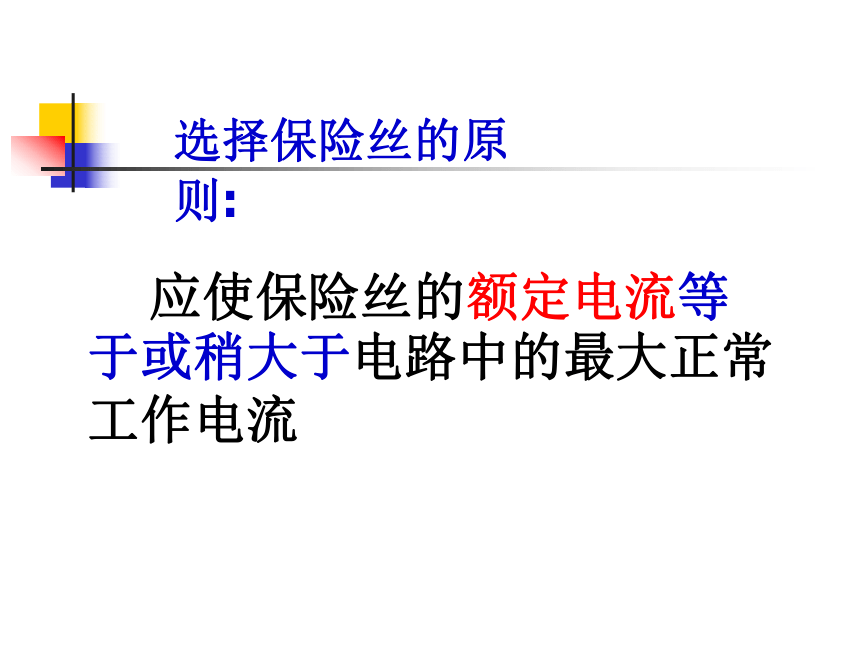

家庭电路布线图 家庭电路主要由进入家庭的进户线、 ____、________、_______ 、开关、插座、用电器等组成,且开关与电灯__联，插座与电灯__联。电能表闸刀开关熔断器熔断器串并进户线 火线和零线之间的电压是220伏。 在低压供电的电源处，零线是接地的，正常情况下，零线和地线之间没有电压，火线和地线之间就有220伏的电压。火线零线220V进户线：地线220V导致电流过大的原因一、短路二、用电器总功率过大选择保险丝的原则: 应使保险丝的额定电流等于或稍大于电路中的最大正常工作电流 保险丝能用铁丝和铜丝代替吗？想一想：引起火灾的另一重要原因线路连接处接触不良 ! 当线路连接处接触不良时,会使该处的电阻变大,造成局部过热.同时,接触处的电阻又将随温度升高而增大.电阻越大,温度越高,温度越高又造成电阻越大,从而形成电热的逐步积累和恶性循环,以至引发火灾.触电及其救护一、触电二、触电类型:



：是指一定强度的电流通过人体所引起的伤害事故a.单线触电b.双线触电c.高压电弧触电 d.跨步电压触电三、触电救护通过人体的电流 实验研究和统计表明，如果从触电1分钟后即开始救治，则90％可以救活；如果从触电后6分钟开始救治，则仅有10％的救活机会；而从触电12分钟后才开始救治，则救活的可能性极小。当发现有人触电时，应争分夺秒，采用一切可能的办法迅速进行救治，以免错过时机。 阅读下列文字不高于36伏的电压才是安全电压
切记！开关必须装在火线上且与用电器串联SSLL火线零线ab插头与插座地线火线零线测电笔的构造和使用笔尖金属体绝缘外壳高电阻氖管弹簧笔尾金属体家庭安全用电常识1.家用电器要符合规范:
2.防止本来应该绝缘的物体导电 开关必须接在火线上;三线插座应该接地线;家庭电路要选择规格合适的保险丝等.防止绝缘部分破损不要在电线上晾衣物架设电视天线要远离电线金属外壳一定要接地等灯座、插座或插头的外壳碰裂或者电线的绝缘皮磨损，坏了的要更换，电线绝缘皮磨损处和电线的接头处要用绝缘胶布缠好。 湿手不能触摸带电的家用电器。不能用湿布擦拭使用中的家用电器，进行家用电器修理必须先停
架设电视天线时，注意不要触及电线，否则容易造成触电事故　
家用电器在使用时，应有良好的外壳接地，室内要设有公用地线
