电能的量度 安全用电[上学期]

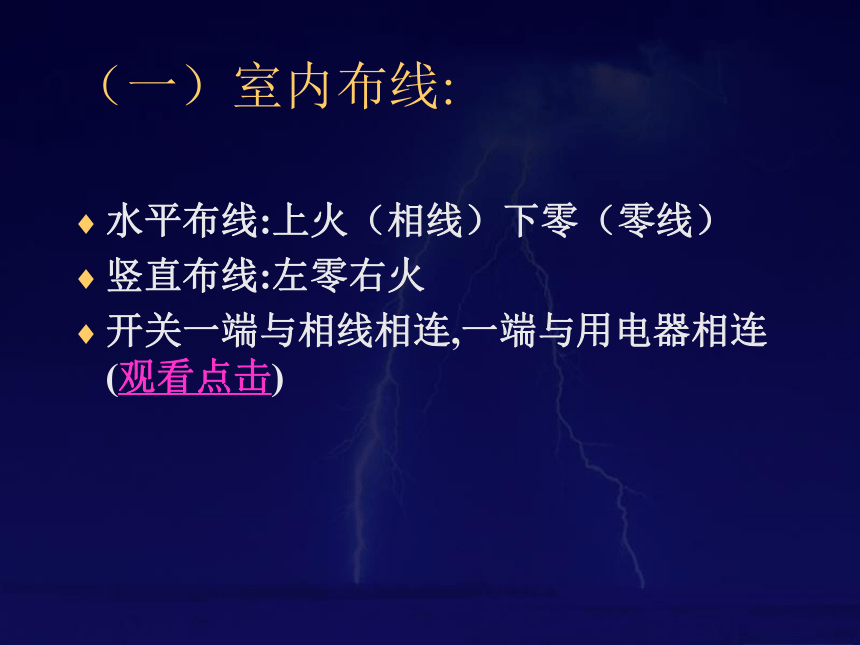

课件32张PPT。安全用电美丽的夜景也需要电美丽的夜景也需要电现代家庭生活离不开电，那么我们怎样才能安全用电呢？还是让我们一起来学习一下安全用电吧（一）室内布线:水平布线:上火（相线）下零（零线）
竖直布线:左零右火

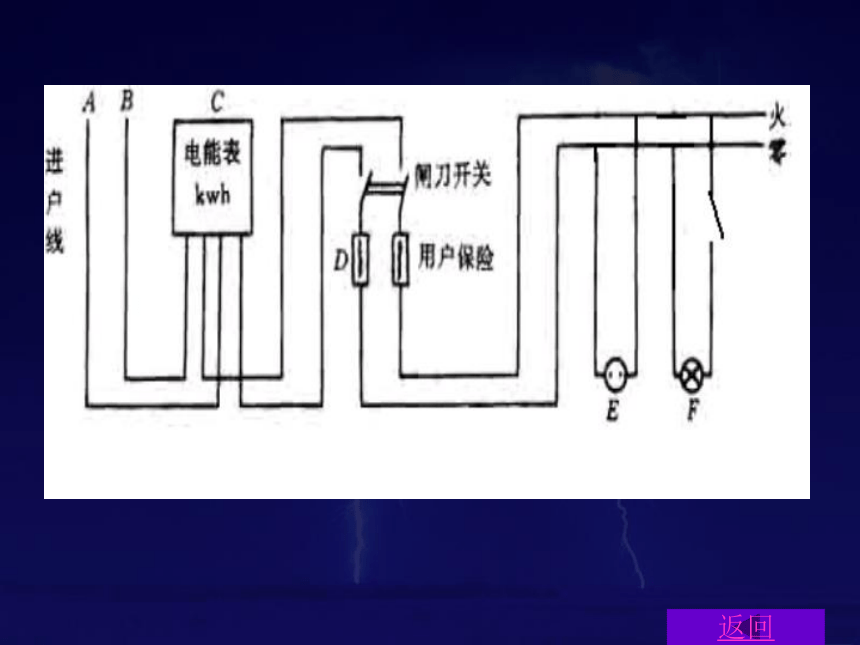

开关一端与相线相连,一端与用电器相连(观看点击)

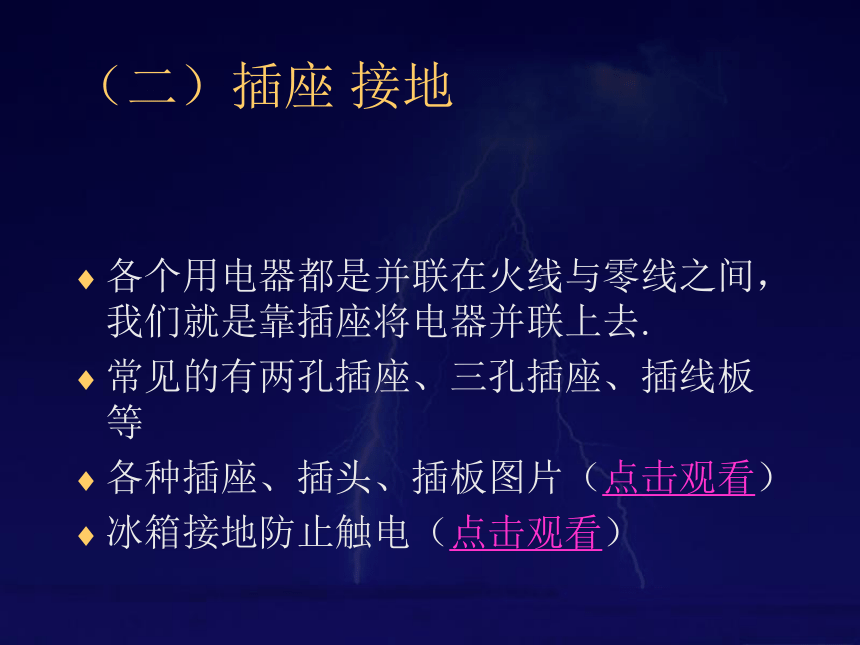

返回（二）插座 接地
各个用电器都是并联在火线与零线之间，我们就是靠插座将电器并联上去.
常见的有两孔插座、三孔插座、插线板等
各种插座、插头、插板图片（点击观看）

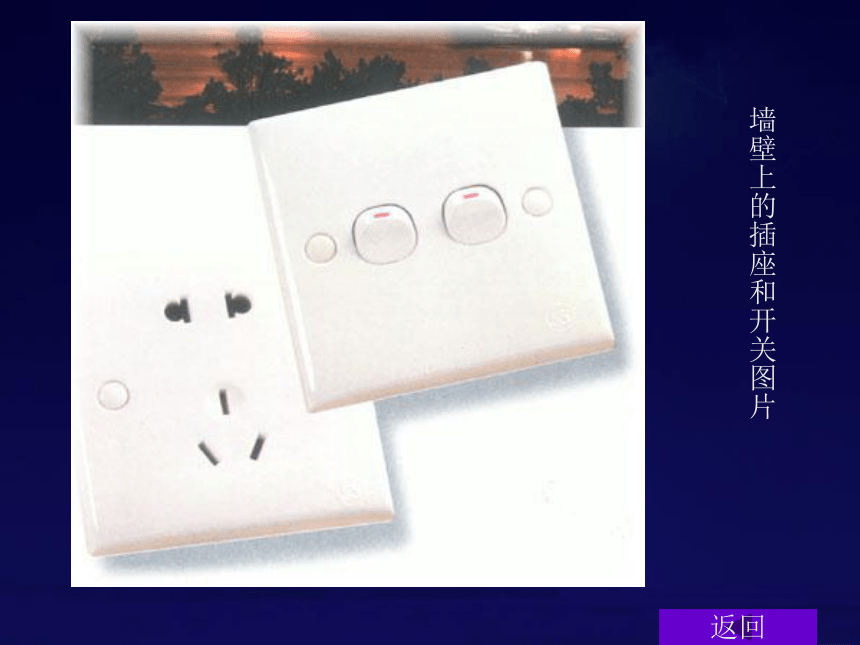

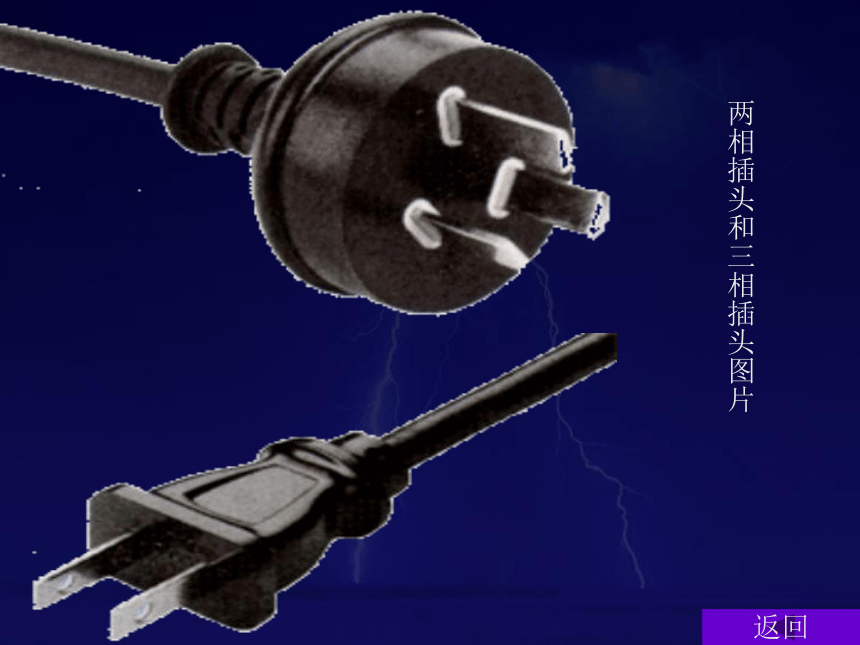

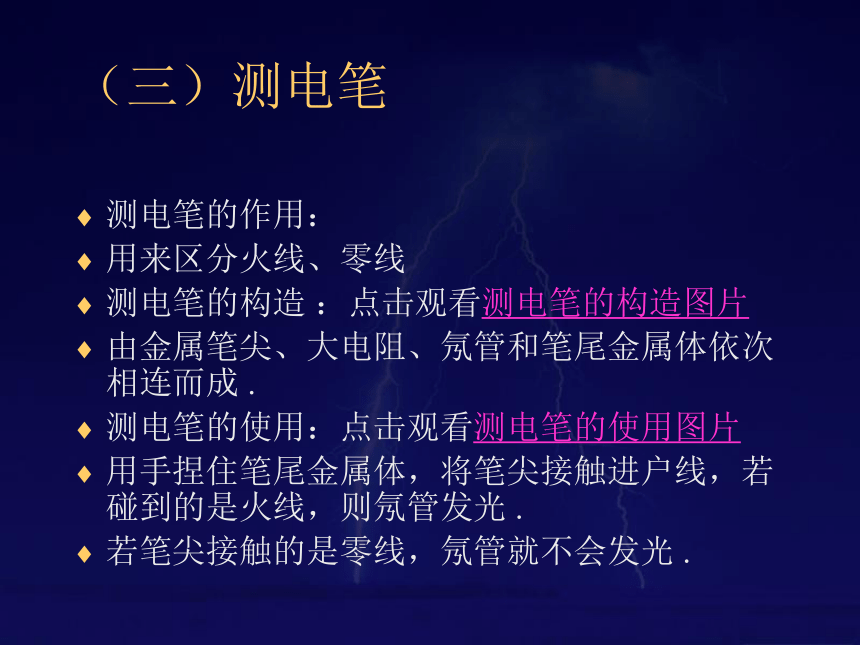

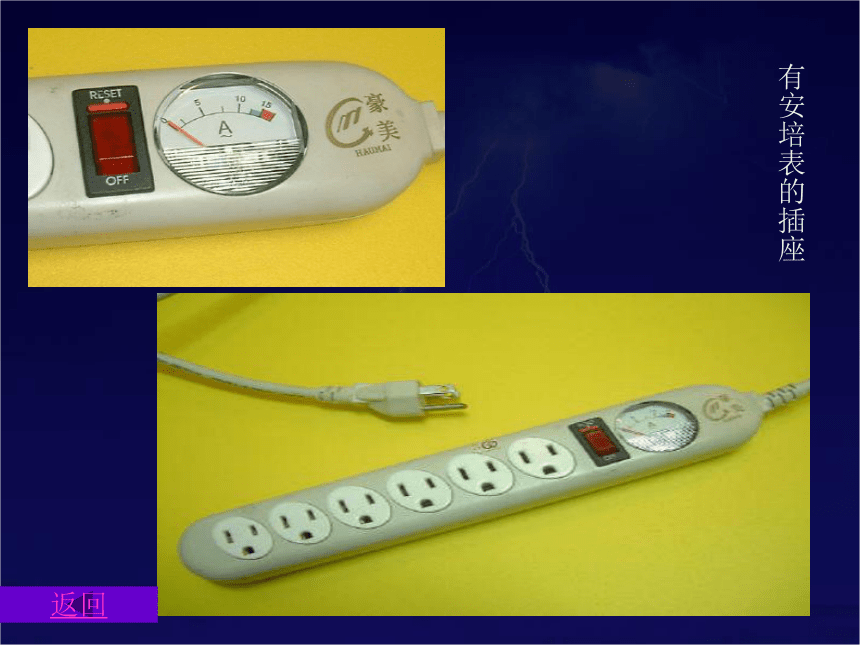

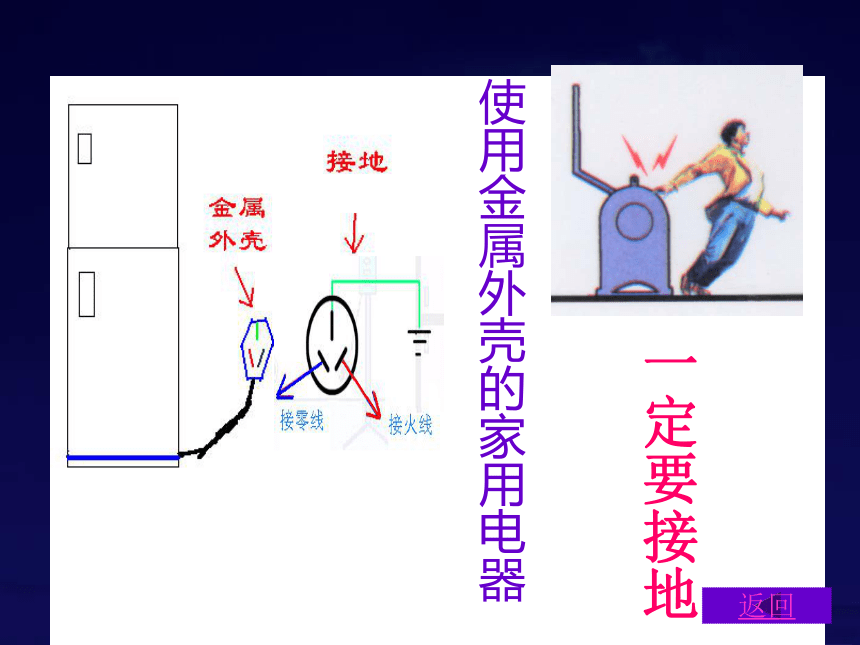

冰箱接地防止触电（点击观看）墙壁上的插座和开关图片返回两相插头和三相插头图片返回有安培表的插座返回使用金属外壳的家用电器一定要接地返回（三）测电笔 测电笔的作用：
用来区分火线、零线

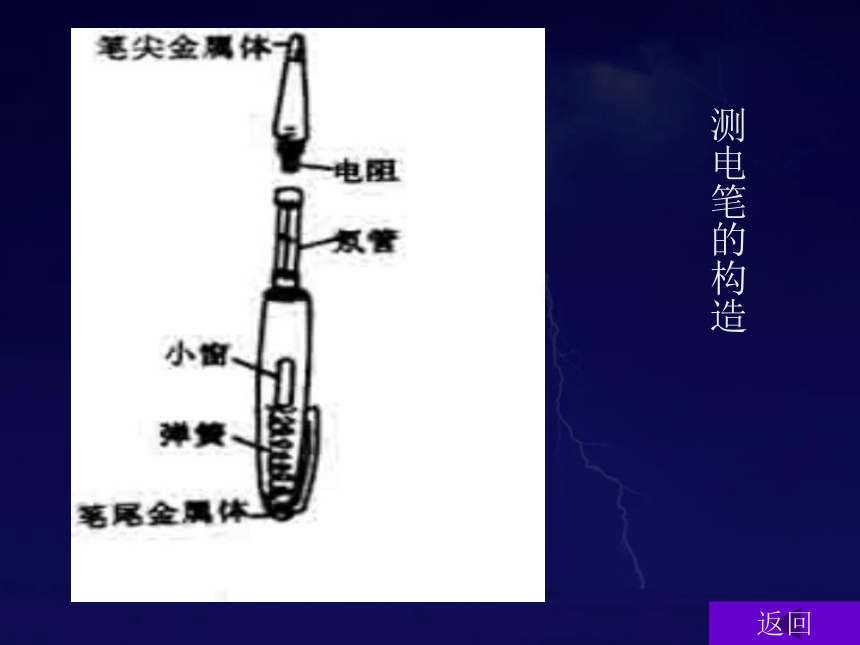

测电笔的构造 ：点击观看测电笔的构造图片
由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成 .
测电笔的使用：点击观看测电笔的使用图片
用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .
若笔尖接触的是零线，氖管就不会发光 .测电笔的构造返回用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光 .返回（四）用测电笔会触电吗？测电笔的原理：
火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光 .（五）触电及触电的危险． 人体是导体，当人体上加有电压时，就会有电流通过人体．当通过人体的电流很小时，人没有感知；当通过人体的电流稍大，人就会有“麻电”的感觉.
当这电流达到一定值时，人就很难摆脱电压，形成了危险的触电事故，一般认为通过人体心脏的电流达到30m A,时间15s,就会导致死亡
触电实例： 小老鼠触电视频（点击观看） 关于小老鼠触电身亡的实验视频返回（六） 几种触电类型．
1 家庭电路中的触电.
2 高压触电．
3 其他触电． １　 家庭电路中的触电： 人接触了火线与零线或火线与大地．
（1）人误与火线接触．(点击观看)
a．火线的绝缘皮破坏，其裸露处直接接触了人体，或接触了其它导体，间接接触了人体．
b．潮湿的空气导电、不纯的水导电——湿手触开关或浴室触电．　
c．电器外壳未按要求接地，其内部火线外皮破坏接触了外壳．
d．零线与前面接地部分断开以后，与电器连接的原零线部分通过电器与火线连通转化成了火线．
双相触电低压触电的两种形式单相触电返回触电原因（水、潮湿、破损）潮湿线破损火线露出水返回２　如何避免家庭电路中触电1．开关接在火线上，避免打开开关时使零线与接地点断开．
2．安装螺口灯的灯口时，火线接中心、零线接外皮．
3．室内电线不要与其它金属导体接触，不在电线上晾衣物、挂物品．电线有老化与破损时，要及时修复．
　4．电器该接地的地方一定要按要求接地．
5．不用湿手扳开关、换灯泡，插、拔插头．
6．不站在潮湿的桌椅上接触火线．
7．接触电线前，先把总电闸打开，在不得不带电操作时，要注意与地绝缘，先用测电笔检测接触处是否与火线连通，并尽可能单手操作．
３ 高压触电．
高压带电体不但不能接触，而且不能靠近．高压触电有两种：
（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．
(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电. (点击观看)
高压电弧触电高压危险，请勿靠近高压触电的两种形式高压跨步触电返回４ 雷电触电
发生雷雨天气时不要在大树下避雨，容易发生雷电触电事故.故宫太和殿岔脊上装饰的小兽.它们有避雷的作用.这些小兽排列有着严格的规定,按照建筑等级的高低而有数量的不同,最多的是故宫太和殿上的装饰.他们的顺序为骑凤仙人，鴟吻(音吃吻，龙的九子之一)、狮子、天马、海马、狻猊、狎鱼、獬豸、斗牛、行什.（七）触电急救明确：人一定要救但必须保证自身的安全。这三种方法行吗？三、人工呼吸一、切断电源二、用干燥的木棒拨开这样可不好我来救你了！啊！当触电事故发生以后---------(点击观看)发生触电怎么办？拉电闸、人工呼吸、救护车返回八 、 安全用电原则电器设备安装要符合技术要求.
不接触高于36V的带电体.
不靠近高压带电体.
不弄湿用电器.
不损坏电器设备中的绝缘体.
课堂训练人体站在干燥的木梯上检修照明电路下列情况不造成触电的是：？
A、一手握紧火线，一手握零线
B、一手握火线
C、一手握火线，一手扶墙壁分析：一手握火线另一手握零线，电流形成回路；一手握墙壁
，电流通过人体进入墙壁也形成回路当然会触电√课堂训练提问：人体接触220V裸线触电，而鸟儿2脚站在高压裸电线上却相安无事，这是为什么？
A、鸟儿电阻小
B、鸟儿干燥不导电
C、鸟儿两只脚在同一根线上
D、鸟儿体积小分析：人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且靠很近，电压很小，故不触电√1、观察·实践·调查你们的家庭电路中有没有违反安全用电的地方？你有没有发现学校的电路中有违反安全用电的地方？
2、生活用电要特别警惕什么？安全
电压就绝对安全吗？作业再见
