家庭用电[下学期]

课件51张PPT。家庭用电

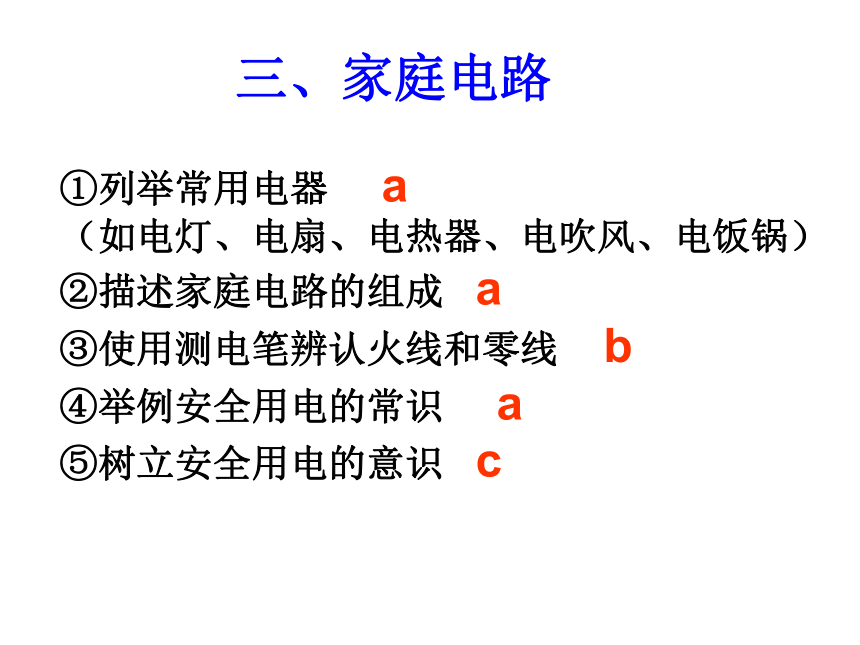

中考复习①列举常用电器 a
（如电灯、电扇、电热器、电吹风、电饭锅）
②描述家庭电路的组成 a
③使用测电笔辨认火线和零线 b
④举例安全用电的常识 a

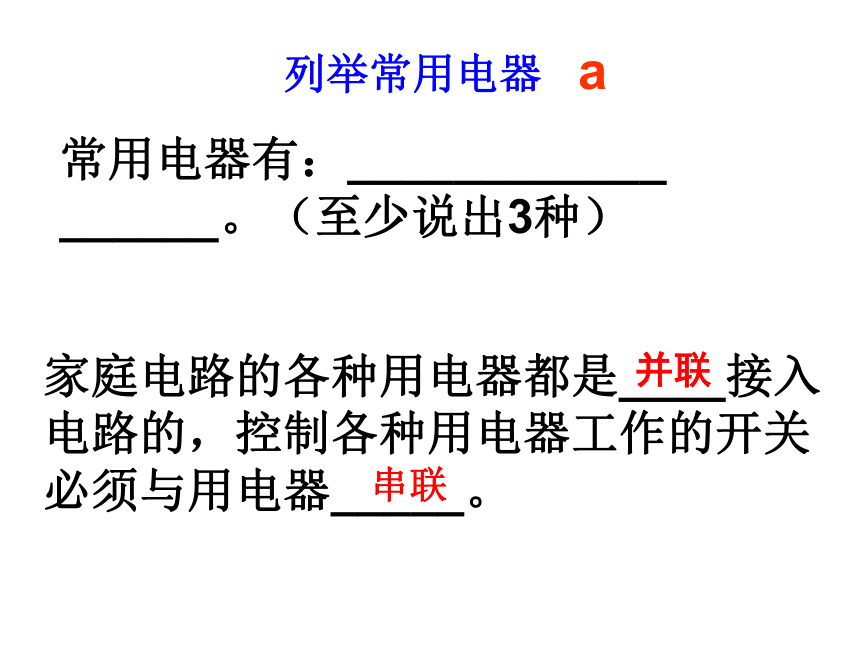

⑤树立安全用电的意识 c三、家庭电路常用电器有：____________

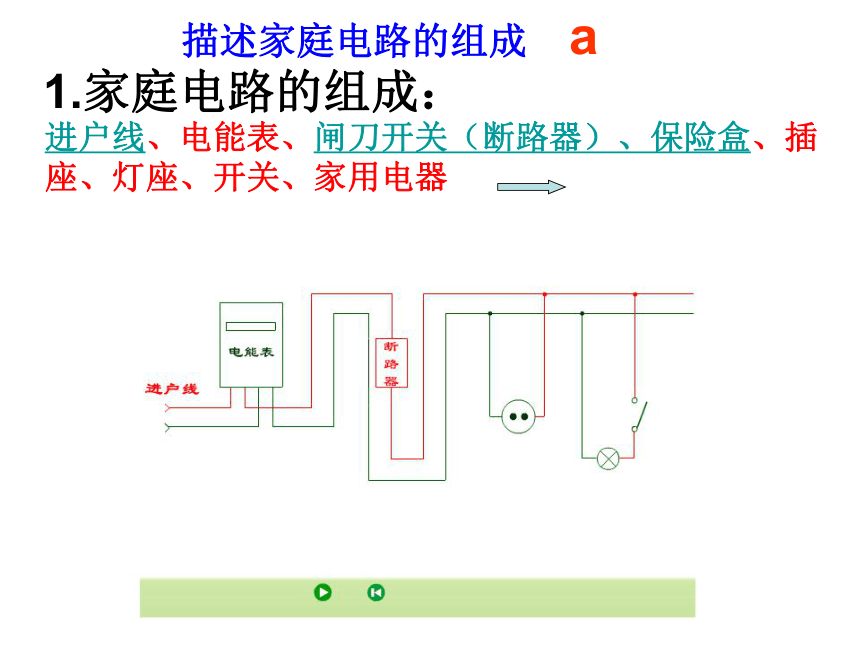

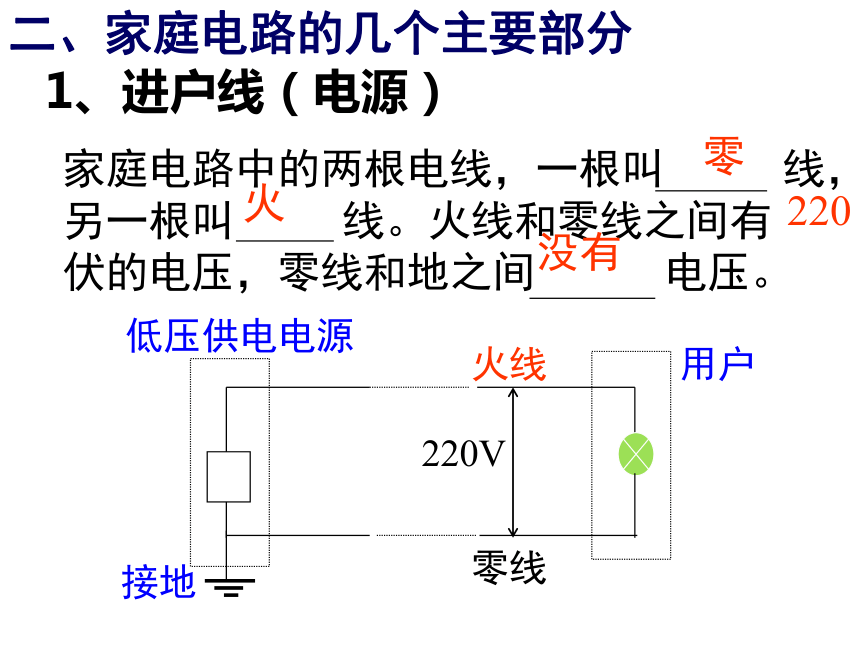

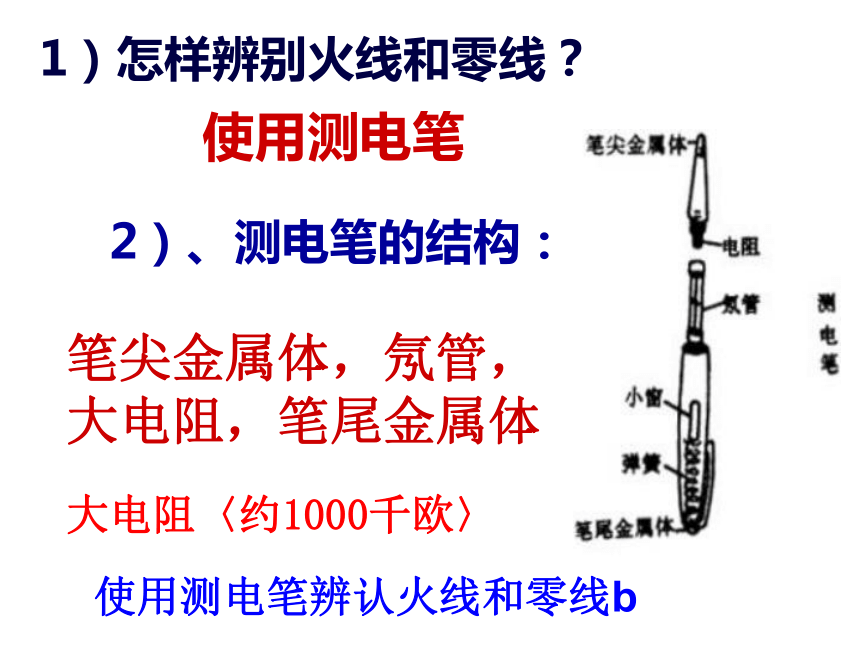

______。（至少说出3种）家庭电路的各种用电器都是____接入电路的，控制各种用电器工作的开关必须与用电器_____。并联串联列举常用电器 a1.家庭电路的组成： 描述家庭电路的组成 a进户线、电能表、闸刀开关（断路器）、保险盒、插座、灯座、开关、家用电器零火220没有二、家庭电路的几个主要部分1、进户线（电源） 1）怎样辨别火线和零线？使用测电笔2）、测电笔的结构：笔尖金属体，氖管，大电阻，笔尾金属体大电阻〈约1000千欧〉使用测电笔辨认火线和零线b正确方法：

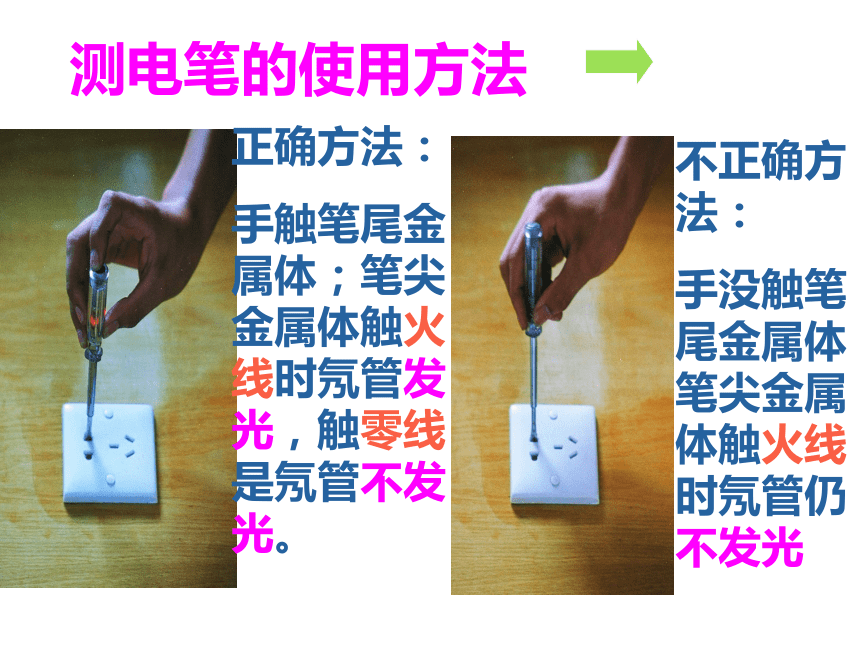

手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线是氖管不发光。不正确方法：

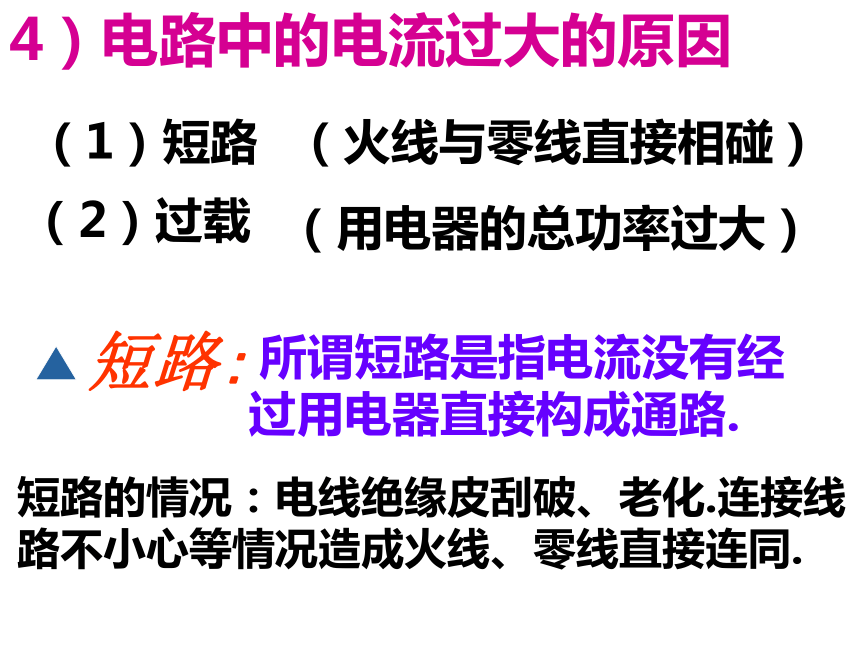

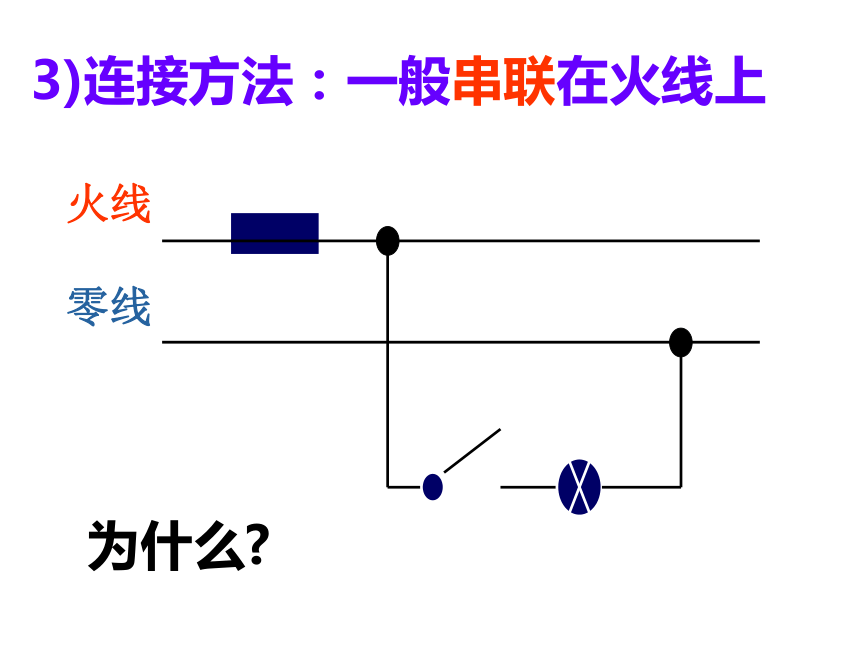

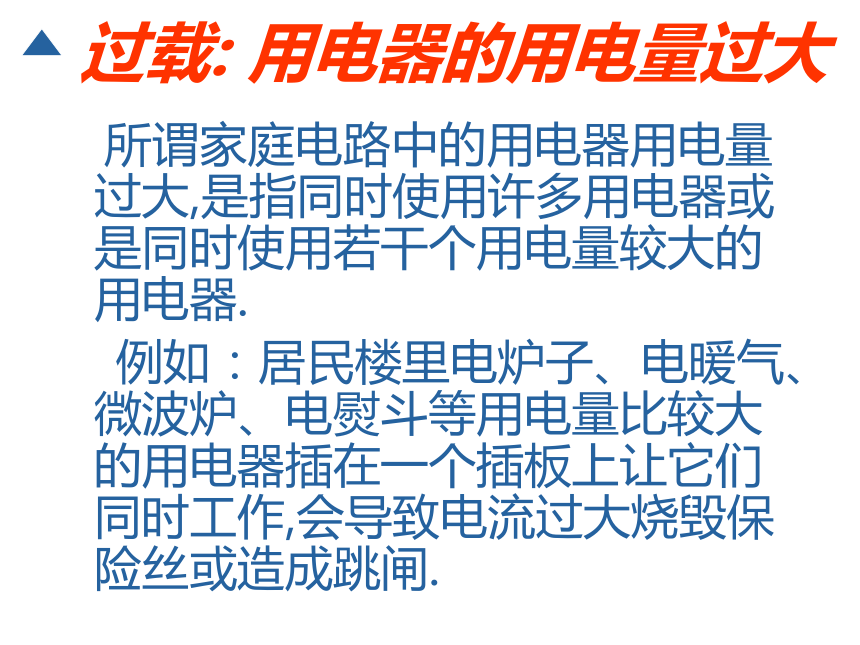

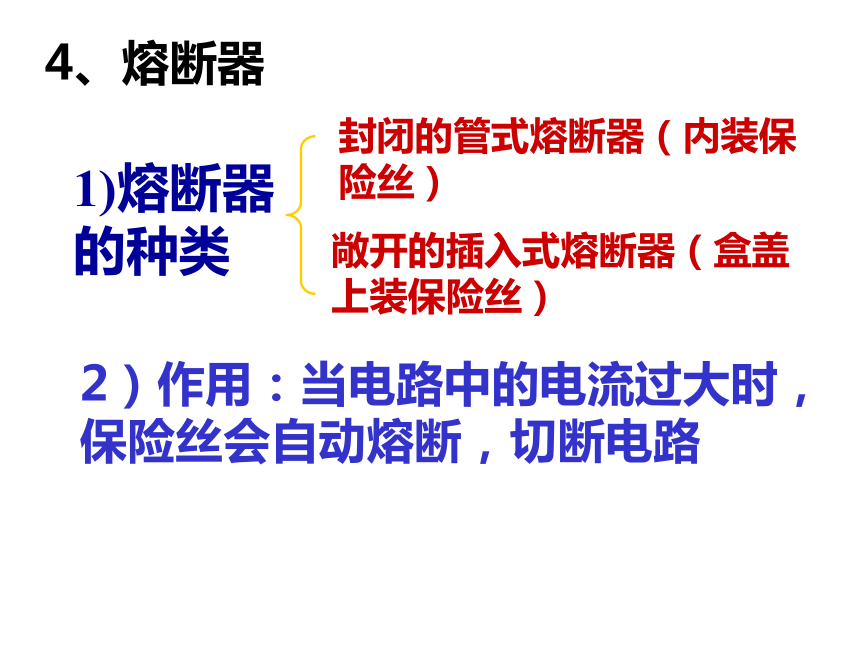

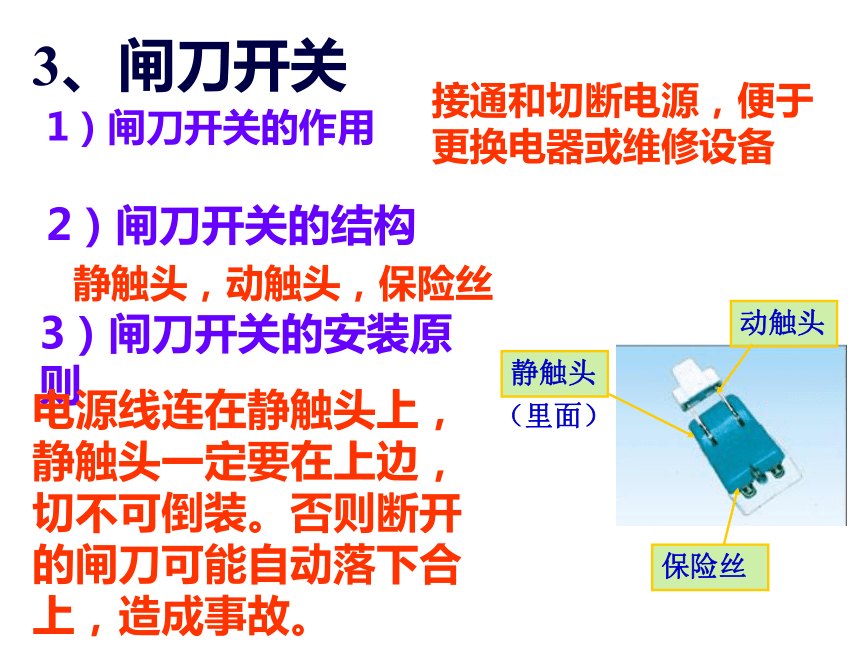

手没触笔尾金属体；笔尖金属体触火线时氖管仍不发光。 测电笔的使用方法3、闸刀开关1）闸刀开关的作用接通和切断电源，便于更换电器或维修设备2）闸刀开关的结构静触头，动触头，保险丝（里面）3）闸刀开关的安装原则电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。4、熔断器2）作用：当电路中的电流过大时，保险丝会自动熔断，切断电路1)熔断器的种类封闭的管式熔断器（内装保险丝）敞开的插入式熔断器（盒盖上装保险丝）为什么?3)连接方法：一般串联在火线上4）电路中的电流过大的原因（1）短路（火线与零线直接相碰）（2）过载（用电器的总功率过大）短路: 所谓短路是指电流没有经过用电器直接构成通路.短路的情况：电线绝缘皮刮破、老化.连接线路不小心等情况造成火线、零线直接连同.用电器的用电量过大 所谓家庭电路中的用电器用电量过大,是指同时使用许多用电器或是同时使用若干个用电量较大的用电器.
例如：居民楼里电炉子、电暖气、微波炉、电熨斗等用电量比较大的用电器插在一个插板上让它们同时工作,会导致电流过大烧毁保险丝或造成跳闸.
过载:你认为保险丝一般由什么材料做比较合适？思考：（3）保险丝的材料：由电阻率大、熔点低的合金（铅锑合金）制成（4）规格：用保险丝的额定电流来表示（5）选用原则：选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流熔断器保险丝的规格：用额定电流来表示保险丝越粗，额定电流和熔断电流越大；熔断电流是额定电流的2倍。大低热量熔点熔断干 练习：


家用保险丝是由电阻率较 ，熔点较
的铅锑合金制成的。
当有过大的电流通过时，保险丝产生较
多的 ，使它的温度达到 ，
保险丝 ，自动切断电路，起到保险
作用。
保险丝应安装在 路上。保险丝的更换是比较麻烦的事，尤其是家中
没有现成的保险丝时就会更麻烦。现在家庭中常用一种断路器来代替闸刀开关
和熔断器。（1）断路器类型：5、断路器断路器小型断路器安装在电路里的几个断路器当电流额定值的一定倍数时可以在几分钟或几秒内自动切断电路，从而起到电路过载或短路的保护作用。故障排除后，断路器能手动复位，接通电路。断路器也能手动切断电路。因方便、安全而越来越得到普及。断路器的作用：（2）断路器的工作原理探究：(3) 接法：串联在火线上 .熔断器的作用是当_____是熔断器内的保险丝会自动熔断。 .断路器可代替_____和_____，当电流达到额定电流值的一定倍数时在很短的时间内自动_______。起到电路＿＿和＿＿的保护作用，断路器一般接在______上。 .保险丝的材料特点是____、___。保险丝的选用原则是：保险丝的____等于或稍大于电路中的________。电流切断电路火线电阻率大 熔点高额定电流最大正常工作电流 过载短路4.白炽灯和开关的连接(1)火线进开关,零线进灯座.(2)螺丝口灯座,则螺旋套只能接在零线上,不能接在
火线上,火线只能通过开关接在与灯头尾部金属块
相通的接线柱上. 家庭电路中各盏灯应____联，开关与它所控制 的电灯应是____联，插座与电灯应是____联，保险盒和用电器应___联。并串并串巩固练习 1、小新家里买了断路器、电能表、插座，在电路中正确的连接顺序是＿＿＿、＿＿＿、＿＿.2、小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是 （ ）
A．保险丝太粗不合规格
B．所有用电器同时工作
C．一定是由于短路现象造成的
D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载 电能表　断路器　插座D3、小新家里各用电器工作时的电流值如下：
一台电脑：0.4A，所有电灯:总0.8A,空调:1安
冰箱:0.5A,电视机:0.2A,请你帮他选择保险丝( )A、额定电流是4A的保险丝B、额定电流是2.5A的保险丝C、额定电流是3A的保险丝D、额定电流越大越好的保险丝 当一回小电工 :
如右图，你在检修家庭电路时发现电灯L不亮。
用测电笔测试C、D后，发现这两处都能使氖
管发光，而测试A、B两点时，只有在测A点时氖管发光，讨论一下，你觉得故障
出在哪里呢？ 某同学家里由于
用电不当，经常烧断
保险丝，一气之下，他找了一根
铜丝代替保险丝接上结果这“保险丝”
真的没有烧坏，你觉得他这样做妥当
吗？为什么？不行，因为铁丝、铜丝在电流
过大时不熔断，起不到保险的作用。
（该行为千万不能试）体验生活： 某同学家中的4盏灯全部熄灭了，检查保险丝发现未烧断，用测电笔测室内各处电路时，氖管都发光，你认为该同学家庭电路出了什么故障？家庭电路的故障一般出现的问题是：
（1）火线断路
（2）零线断路
（3）灯丝断路
（4）灯头处电线短路
（5）进户线处电线相碰（进户线） .一般家庭电路的触电都是由于人_直接___或_____的与______接触造成的； .安全接线要求：___直接进灯座，___直接进开关，经过开关进___。
间接火线零线火线灯座 人体是导体，人体触及带电体时，就有电流通过人体一、什么是触电？通过人体的电流达到一定值时对人体的伤害事故举例安全用电的常识a
树立安全用电的意识c 二、有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况下绝对安全吗？一般情况下，36伏以下的电压
才是安全的。家庭电路的电压是不是安全的呢？在潮湿、矿井下、有腐蚀性气体的地方
安全电压应在24V 甚至12V以下。三、一般家庭电路中的触电事故都是
直接或间接与火线接触而造成的。四、低压触电的形式及处理方法：五、高压触电的两种形式高压电弧触电 高压带电体不但不能接触，而且不能靠近．高压触电有两种：
（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．
(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电高压触电的形式及处理方法：触电原因（水、潮湿、破损）潮湿线破损火线露出水六.家庭电路安全用电的常识七、安全用电原则：(1)安全电压≤36伏.(2)不接触低压带电体;
不靠近高压带电体.(3)不弄湿用电器;
不损坏电气设备中的绝缘体.1.小孙家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，小孙的妈妈在用电饭煲做饭和电炒锅炒菜时，小孙突然发现厨房里的导线冒烟了，他应该首先采取的措施是（ ）
A．立即打电话给110报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的总开关断开
D．赶紧用水把火浇灭C例题分析2.家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是 ( )
A．用电器消耗的电能过多
B．用电器的总功率过大
C．用电器工作时间过长
D．用电器的总电阻过大B3.下列做法中，符合安全用电规范的是：A．停电时未断开闸刀开关就开始检修电 B．把用电器的金属外壳接地
C．用细铜丝代替熔丝
D．在输电线上晾晒衣服B4.下列说法中正确的是 ( )
A.接触带电体就会触电，危胁生命
B.湿衣服晾在电线上是安全的
C.连接电灯电路时，开关要接在火线上
D.发现有人触电，要立即用手将触电人拉开 C4.下列符合安全用电常识的做法是（ ）A6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯，则教室电路的（ 　）
A．总电阻增大　B．总电阻减小
C．总电压增大　D．总电流减小B5.下列四幅图中，没有违反安全用电原则的是　（　　　）D6.有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（ ）
A 灯丝断了 B零线断了
C火线断了 D地线断了B7.小丽家的保险丝突然熔断，换上新的同样规格保险丝后又立即熔断，这种现象说明电路中存在_____故障或用电器的__________.短路总功率过大8.(04大连B)超导状态下，导体的电阻R＝　　　；如果利用超导输电线进行远距离输电，导线　　　　（选填“会”或“不会”）发热。0不会9.如图告诉我们，如果发生触电事故，应该立即_____或______________．切断电源用干燥的木棍把电线挑开11.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。12、图中电路，闭合电键电灯正常发光，当拨掉零线保险盒时，电灯不亮，此时用测电笔分别测试abc三处，则能使氖管发光的是：＿＿＿点。 abc13、作图题:
1） 把开关、螺口灯泡正确接入图中。
2）在电路图中有插座、开关、电灯，请在空缺处填入恰当的符号。 14.现代家庭电器化程度越来越高,用电安全是一个十分突出的问题.下表提供了一组人体电阻数据.如图,用电器 R接在电压为220伏的
电源上时,消耗的电功率是1100瓦,
电路中还有额定电流为10安的熔断
丝.则: (1)只有用电器R接入电路时,
通过熔断丝的电流为多少?
(2)一个潮湿的人赤脚站在地上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是多少?并分析熔断丝为什么不会断?(即熔断丝不能救人命).15.电工师傅常用一只额定电压为220伏的灯泡 L0
(检查灯)取代保险丝来检查新安装的照明电路中每
个支路的情况,如图,当S闭合后,再分别闭合S1,S2,S3
(每次只能闭合其中之一)时,可能出现以下三种情况,
试判断:
(1)灯泡L0不亮,
说明该支路_____.
(2)灯泡L0正常发光，
说明该支路____.
(3)灯泡L0发光呈暗红色,
说明该在支路____.断路短路正常16.在楼梯中间安装的电灯,需要在楼梯的上、下两头都能控制它:当上楼梯时,能用下面的开关S1开灯,人上了楼梯以后,能用上面的开关S2关灯;当下楼梯时,能用S2开灯,用S1关灯.下面四个图是用两个单刀双掷开关控制一盏灯的的电路.则符合照明电路要求的是( )ABCDD4、小李家中的电灯不亮，电冰箱等用电器也
不工作，但检查保险丝没有熔断，用测电
笔测试所有的导线接头及用电器时，测电
笔氖管均发光，则他家的电路故障可能是
（ ）
A 入户电源线的火线某处断路
B 入户电源线的零线某处断路
C 入户电源线的某处火线和零线短路
D 供电局停电B5、右图所示，哪一个
元件接错了？（ ）
A 灯A及S1
B 灯B及S2
C 插座C
D 插座DC
