第三节、影响电磁铁磁性强弱的因[下学期]

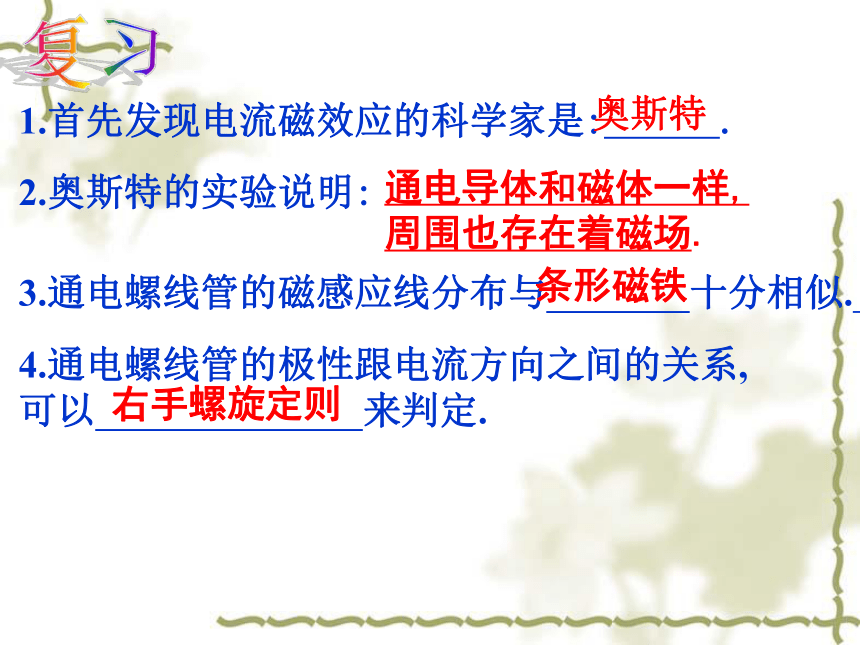

课件15张PPT。影响电磁铁磁性强弱的因素第三节1.首先发现电流磁效应的科学家是: . 奥斯特2.奥斯特的实验说明: 通电导体和磁体一样,

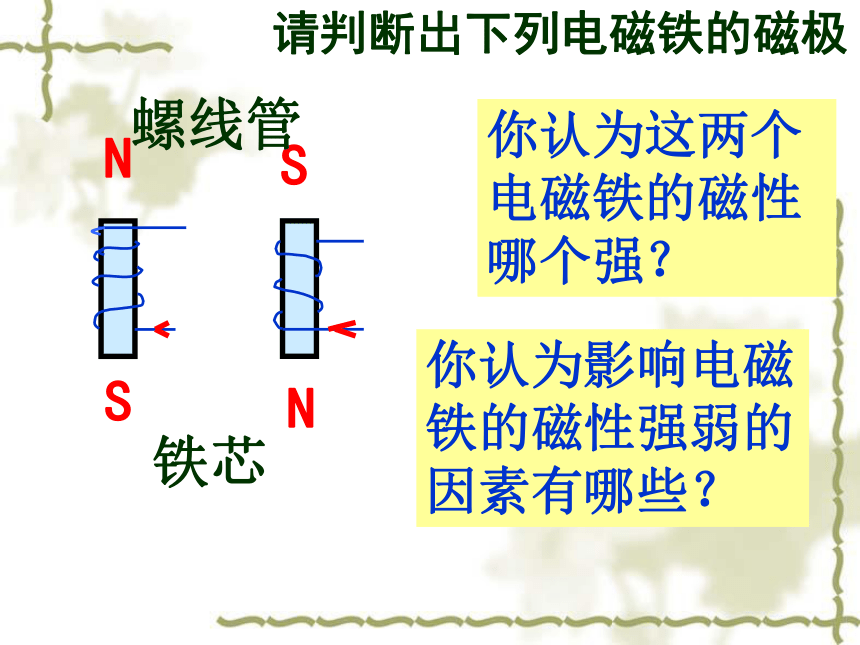

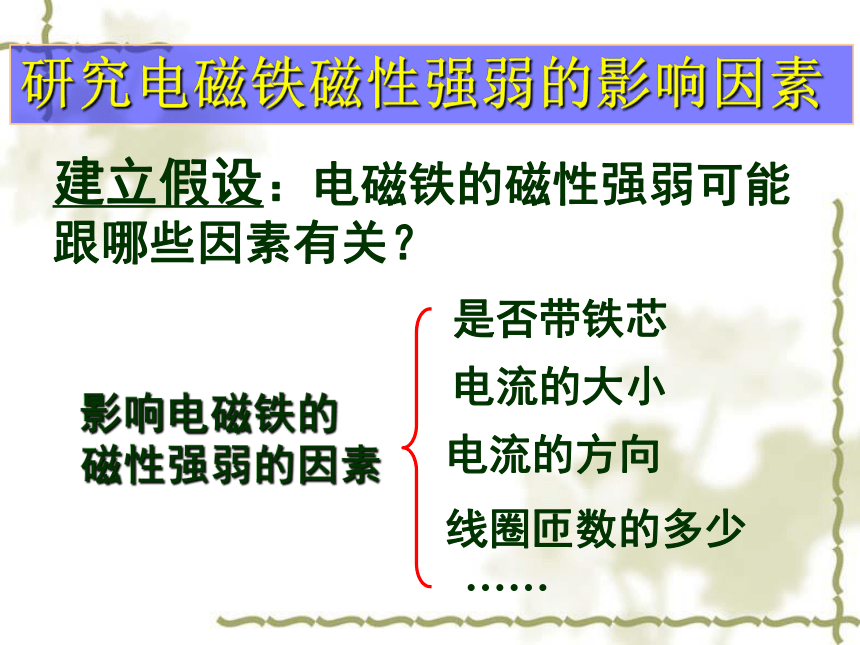

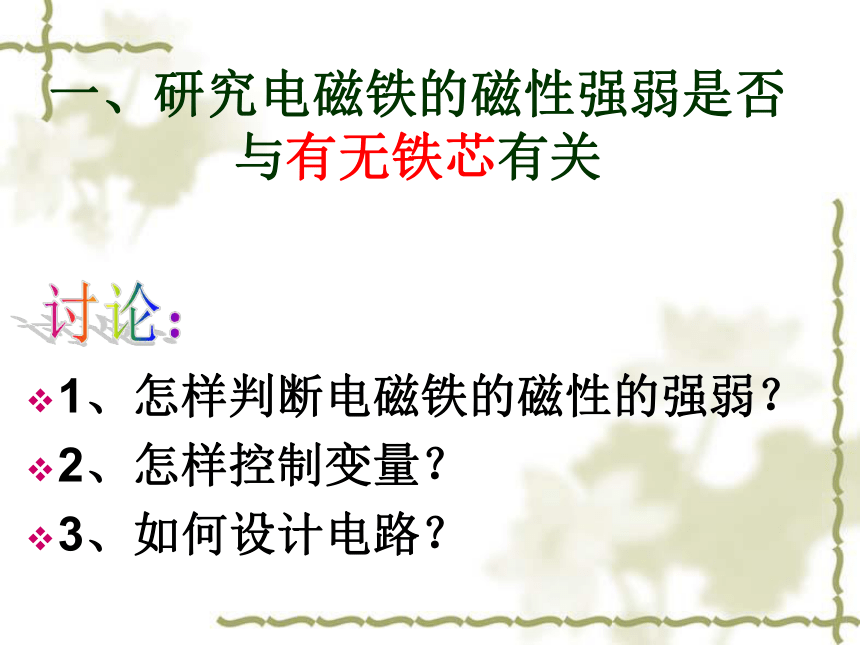

周围也存在着磁场.3.通电螺线管的磁感应线分布与 十分相似. 条形磁铁4.通电螺线管的极性跟电流方向之间的关系,可以 来判定.右手螺旋定则复习请判断出下列电磁铁的磁极NNSS铁芯螺线管你认为这两个电磁铁的磁性哪个强？你认为影响电磁铁的磁性强弱的因素有哪些？建立假设：电磁铁的磁性强弱可能跟哪些因素有关？影响电磁铁的 磁性强弱的因素电流的大小线圈匝数的多少研究电磁铁磁性强弱的影响因素是否带铁芯电流的方向……一、研究电磁铁的磁性强弱是否与有无铁芯有关1、怎样判断电磁铁的磁性的强弱？
2、怎样控制变量？

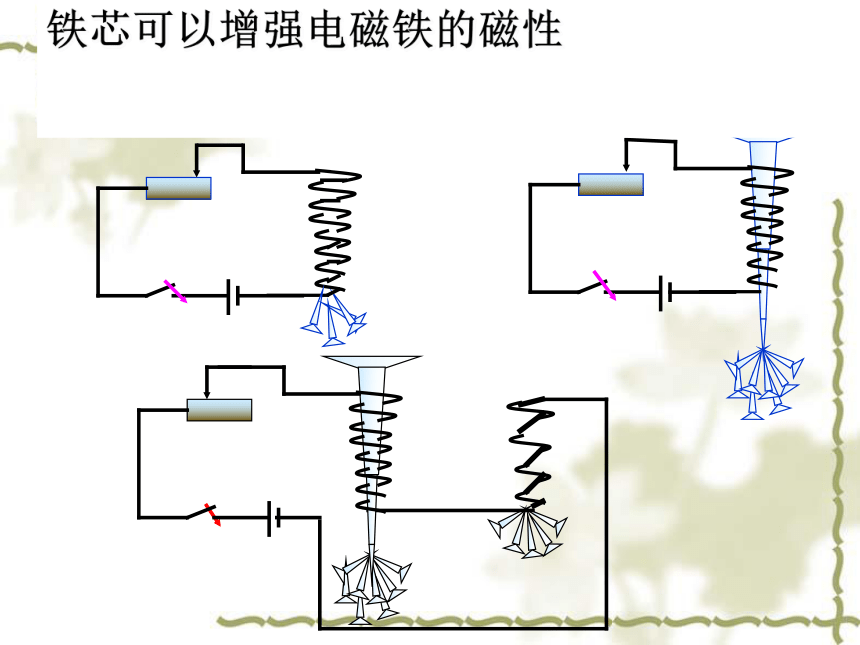

3、如何设计电路？讨论：一、研究电磁铁的磁性强弱是否与有无铁芯有关铁芯可以增强电磁铁的磁性

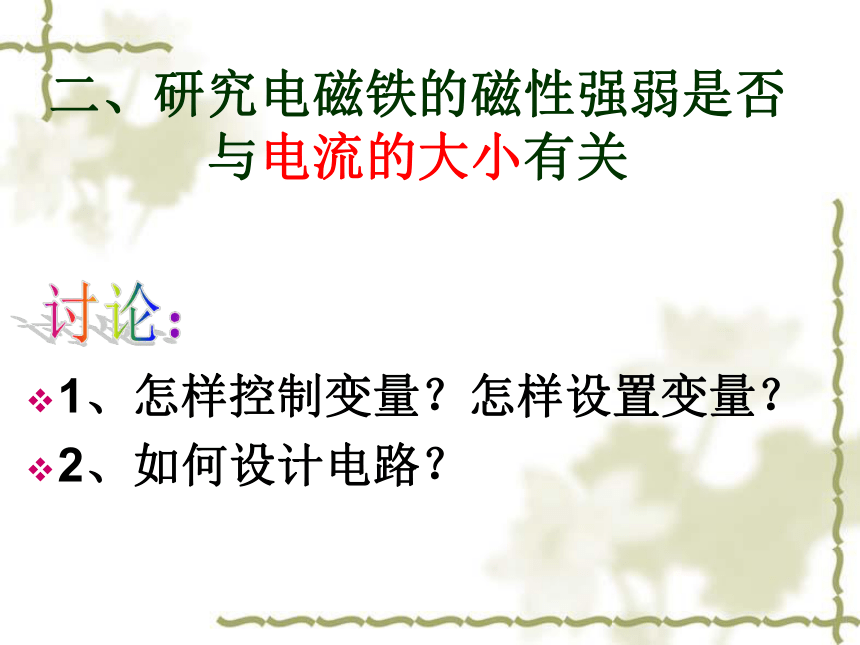

二、研究电磁铁的磁性强弱是否与电流的大小有关1、怎样控制变量？怎样设置变量？
2、如何设计电路？讨论：越强大二、研究电磁铁的磁性强弱是否与电流的大小有关三、研究电磁铁的磁性强弱是否与线圈匝数多少有关1、怎样控制变量？怎样设置变量？
2、如何设计电路？讨论：越多越强三、研究电磁铁的磁性强弱是否与线圈匝数多少有关四、研究电磁铁的磁性强弱是否与电流方向有关怎样改变电流方向？
讨论：电磁铁的磁性强弱与电流方向无关，它能改变电磁铁的极性，即交换南北极。
结论：有越强越多越强大消失电磁铁的优点电磁铁磁性有无，可用________来控制
电磁铁磁性强弱，可用_____________来控制
电磁铁的极性变换，可用_____________来实现。通断电改变电流大小改变电流方向 练 习1.通电螺线管的磁性强弱与 、　　　 　　和　　 　　　， 有关.电流的大小线圈的匝数有无插入铁芯2.如图所示,当滑动变阻器的滑片向右移动时,电磁铁中的磁性将 .减弱3.将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：
A.不变 B.缩短
C.伸长 D.不能判断思考：若悬挂的铁块改为磁铁，情况又将怎样呢？N如图所示，要使电磁铁磁性最强，正确的接法是 （ ）D
