电磁铁的应用[下学期]

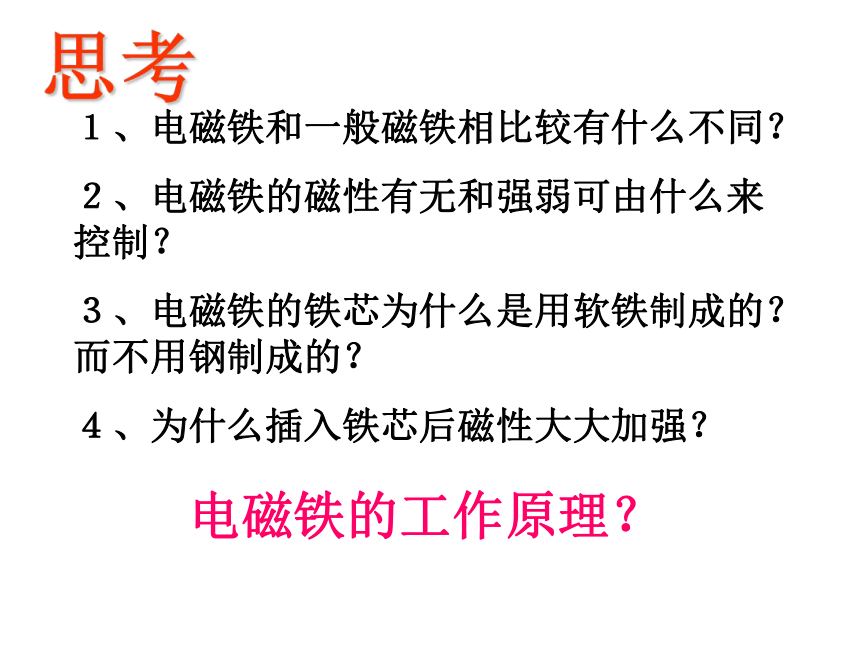

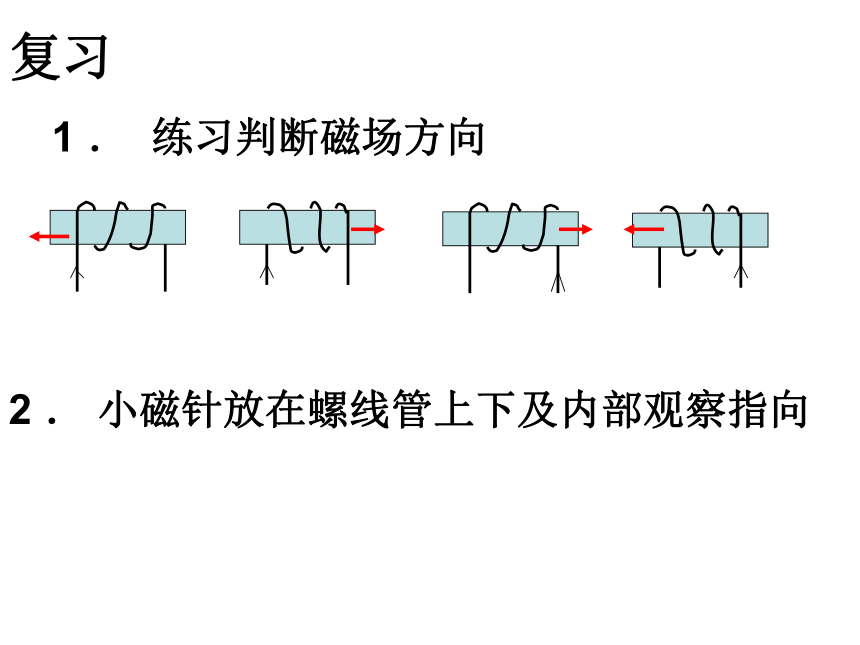

课件23张PPT。电磁铁的应用1 ． 练习判断磁场方向2 ． 小磁针放在螺线管上下及内部观察指向复习１、电磁铁和一般磁铁相比较有什么不同？
２、电磁铁的磁性有无和强弱可由什么来控制？
３、电磁铁的铁芯为什么是用软铁制成的？而不用钢制成的？

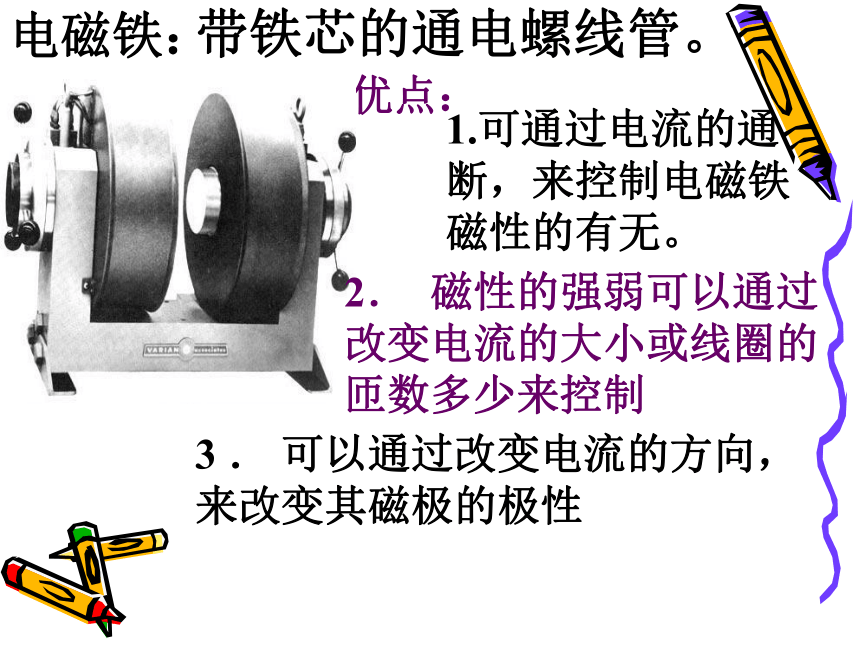

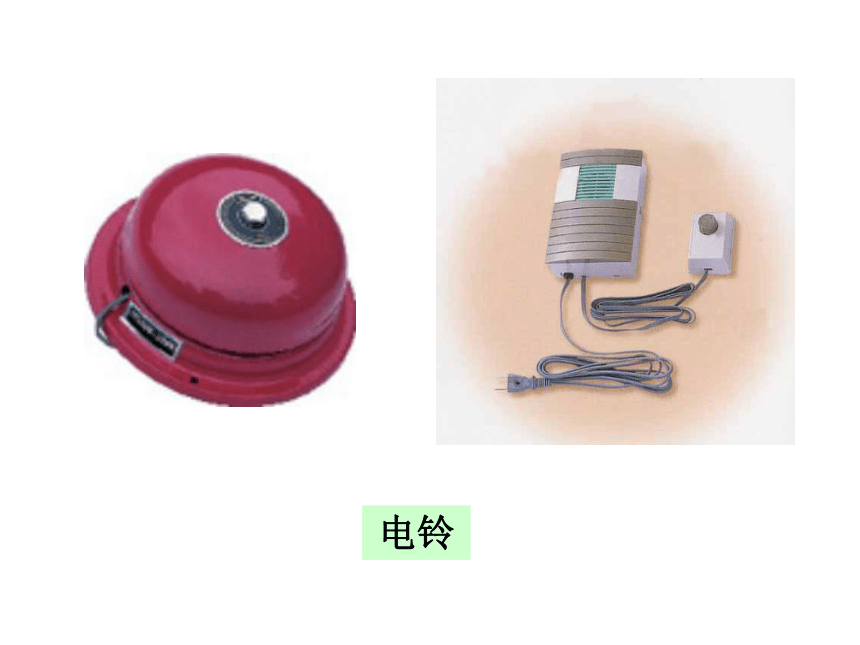

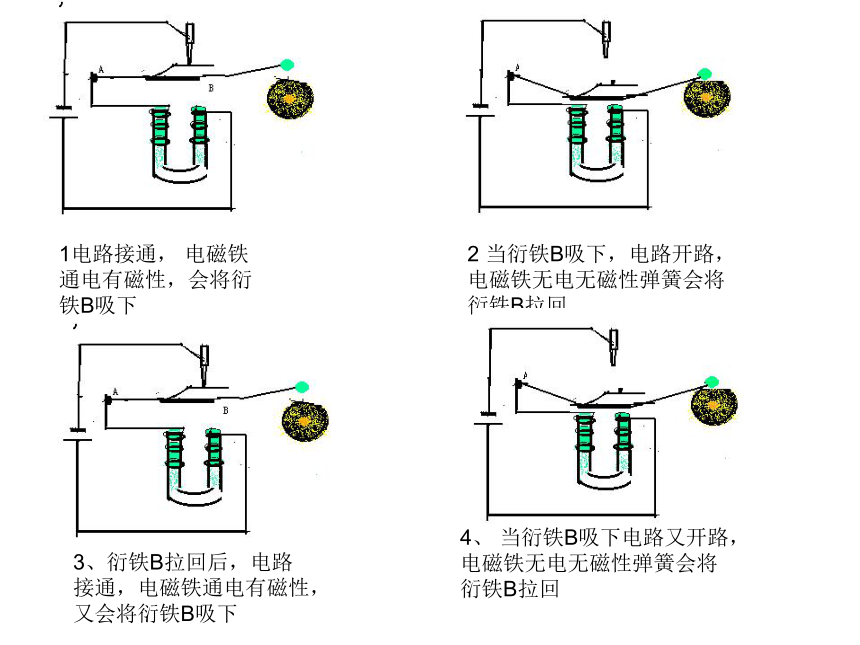

４、为什么插入铁芯后磁性大大加强？思考电磁铁的工作原理？电磁铁：优点：带铁芯的通电螺线管。2． 磁性的强弱可以通过改变电流的大小或线圈的匝数多少来控制3 ． 可以通过改变电流的方向，来改变其磁极的极性1.可通过电流的通断，来控制电磁铁磁性的有无。电磁铁的应用 电铃1电路接通， 电磁铁通电有磁性，会将衍铁B吸下2 当衍铁B吸下，电路开路，电磁铁无电无磁性弹簧会将衍铁B拉回
3、衍铁B拉回后，电路接通，电磁铁通电有磁性，又会将衍铁B吸下
4、 当衍铁B吸下电路又开路，电磁铁无电无磁性弹簧会将衍铁B拉回

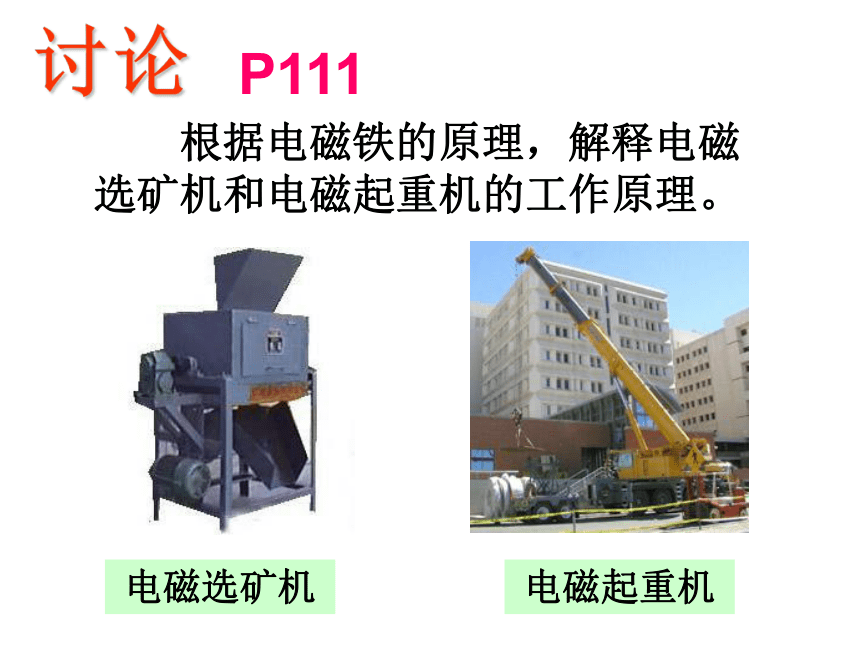

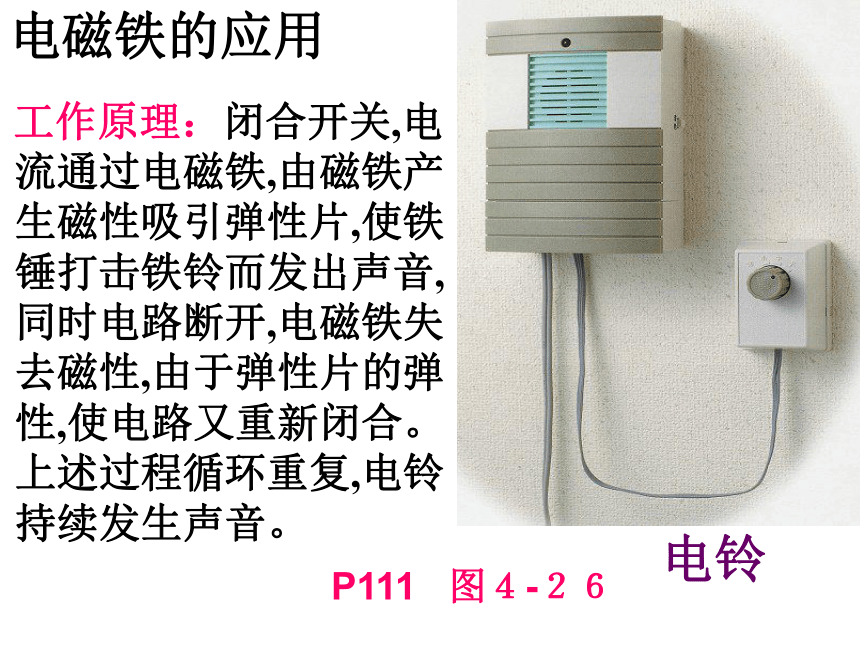

电磁铁的应用 工作原理：闭合开关,电流通过电磁铁,由磁铁产生磁性吸引弹性片,使铁锤打击铁铃而发出声音,同时电路断开,电磁铁失去磁性,由于弹性片的弹性,使电路又重新闭合。上述过程循环重复,电铃持续发生声音。电铃 P111 图４-２６ 根据电磁铁的原理，解释电磁选矿机和电磁起重机的工作原理。讨论电磁选矿机电磁起重机P111 电磁选矿机工作原理
工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。电磁起重机 工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。 电磁继电器是一个由电磁铁控制的自动开关。它可以用低电压和弱电流来控制高电压和强电流。固态继电器接触器式继电器　工作原理:当需要用高电压、强电流时，接通低压电流，电磁铁产生磁性，把铁片B吸住，接通高电流，使用高压电动机工作。　特点：用低电压、弱电流来控制高电压、强电流。P112 图４－２９磁悬浮列车　工作原理：列车　　　　　　轨道上强电磁铁　　　　　　　的磁极与列车上的电磁铁的磁极是同名磁极相互排斥，使列车悬浮，消除了磨擦，减少阻力，增加运行速度。软盘用于信息的磁记录的产品还有哪些？我们在使用过程中应注意哪些问题？磁带可视电话无绳电话阅读P113信息的磁记录：记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉磁化，把信息记录在磁带上。做一做1.如图当开关S闭合后，　　　　　　　要使电磁铁磁性增强，　　　　　　　　可采用的方法是（ ）
A滑片P向左移动 B 滑片P向右移动
C减少线圈的匝数 D增加通电的时间
2使通电螺线管磁性增强的操作是（ ）
A 把线圈的匝数增加一倍
B 改变电流方向
C 把电流强度大小减少一半
D 把螺线管中的铁芯抽出来ＡＡA. VCD的光碟.B．公用电话的磁卡.C.　电脑中保存数据的硬盘D.　摄象机中的录像带３．很多带磁性的物品在强磁场中易被磁化而不能使用，下列各物品能在强磁场中保存不会损坏的是 （　　）A4.　你知道下列用电器中没有用到电磁铁的是　 ( )A. 电铃B. 微波炉.C. 电磁起重机D . 电磁继电器B水位自动报警器P114 练习
