课件19张PPT。电磁铁的应用温州实验中学

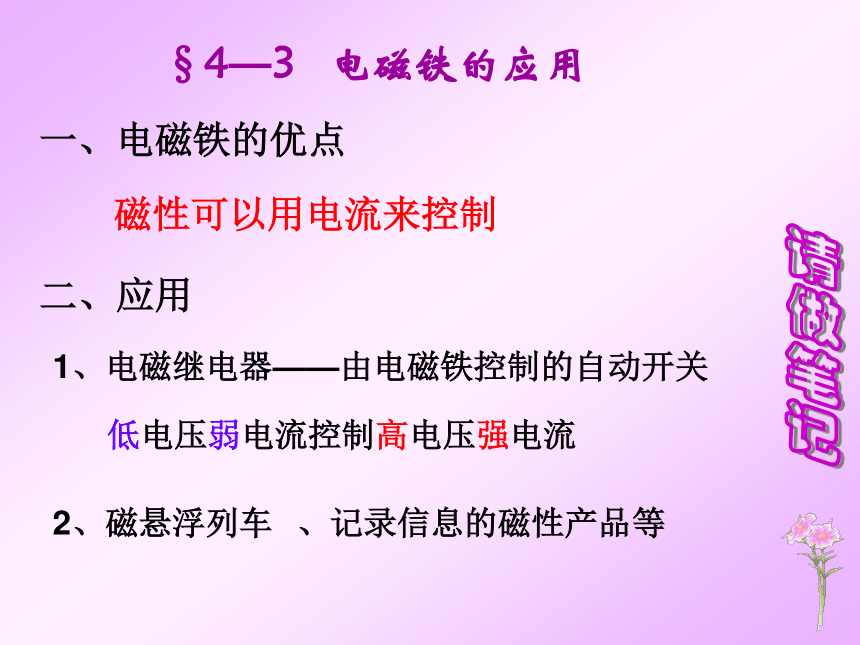

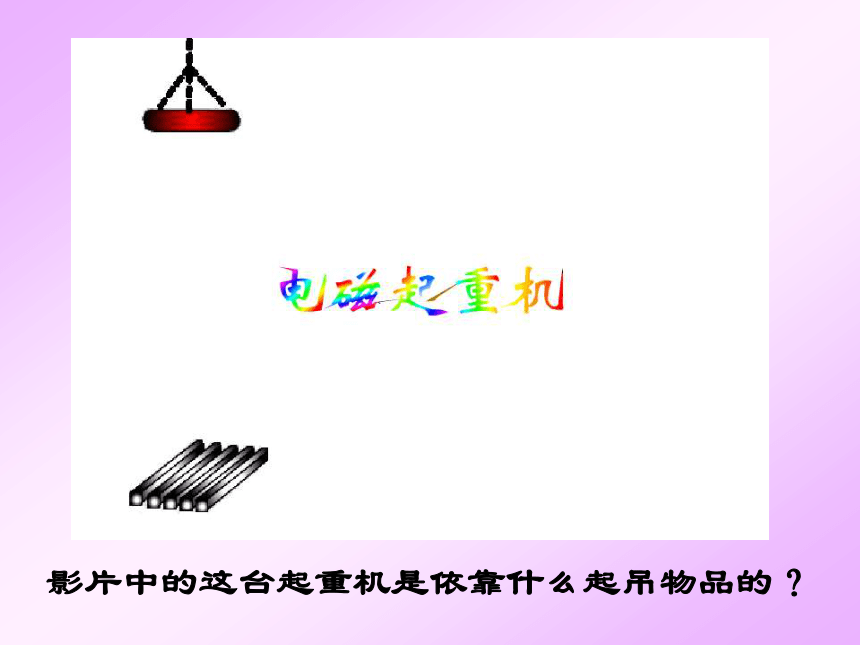

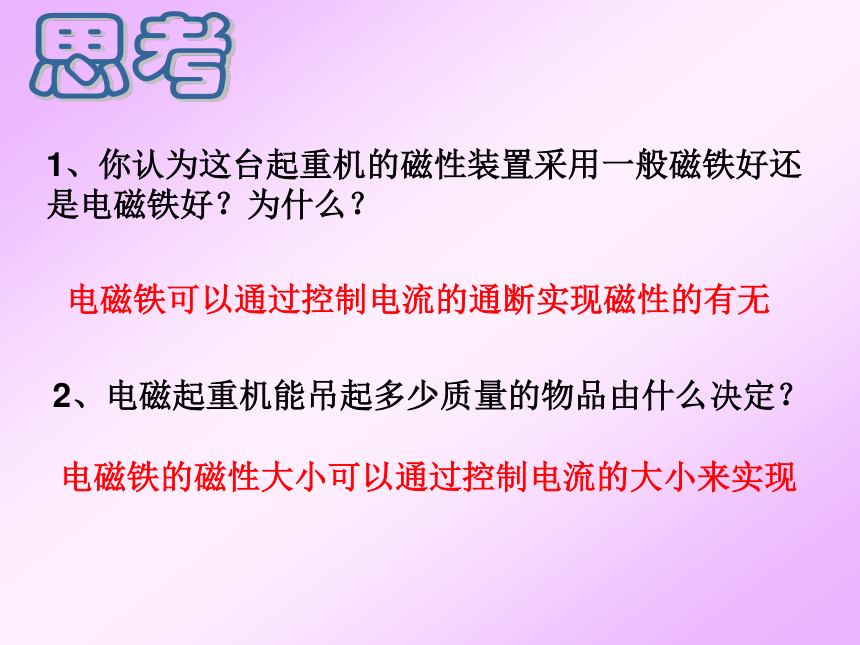

杨雪蓉影片中的这台起重机是依靠什么起吊物品的？ 思考1、你认为这台起重机的磁性装置采用一般磁铁好还是电磁铁好？为什么？电磁铁可以通过控制电流的通断实现磁性的有无2、电磁起重机能吊起多少质量的物品由什么决定？电磁铁的磁性大小可以通过控制电流的大小来实现请做笔记§4—3 电磁铁的应用一、电磁铁的优点磁性可以用电流来控制二、应用1、电磁继电器——由电磁铁控制的自动开关低电压弱电流控制高电压强电流2、磁悬浮列车、记录信息的磁性产品等电磁铁衔铁触点弹片弹簧衔铁电磁铁触点电磁继电器的构造工作原理电磁继电器的控制作用 当开关S1闭合时，电磁铁通电产生____，将衔铁______,开关S的触点_____，工作电路在有_____通过，电动机便转动起来。电流接通吸下磁控制电路工作电路高压低压电磁继电器的控制电路你能说一说这个电磁继电器是如何控制工作电路的吗？活动 请根据所学的知识设计一个水位自动报警器，当水位上升到一定程度的时候，电铃就自动响起（所需材料自选）。磁悬浮列车生活生产中有关磁的物体1、利用电磁铁可以实现用低电压弱电流来控制____电压，____电流，还可以实现生产自动化。高强2、下图是用电磁继电器控制的电路,当开关闭合后（ ）
A 甲灯亮 B 乙灯亮
C 两灯都亮 D 两灯都不亮
B2.如图所示是火警自动报警原理图。发生火警时，
将会发生下列变化：
（a）速度升高使双层金属片弯曲；
（b）接通触点使工作电路中有电流通过；
（c）电磁铁有磁性；（d）衔铁被吸下：
（e）接通触点使控制电路中有电流通过；
（f）电灯亮、电铃响，发出警报。
这些变化的正确顺序是
a-e-c-d-b-f3.用笔画线代替导线,将如图所示的元件连接起来,以达到用低电压,弱电流控制高电压,强电流的目的.
