课件21张PPT。4.2电生磁

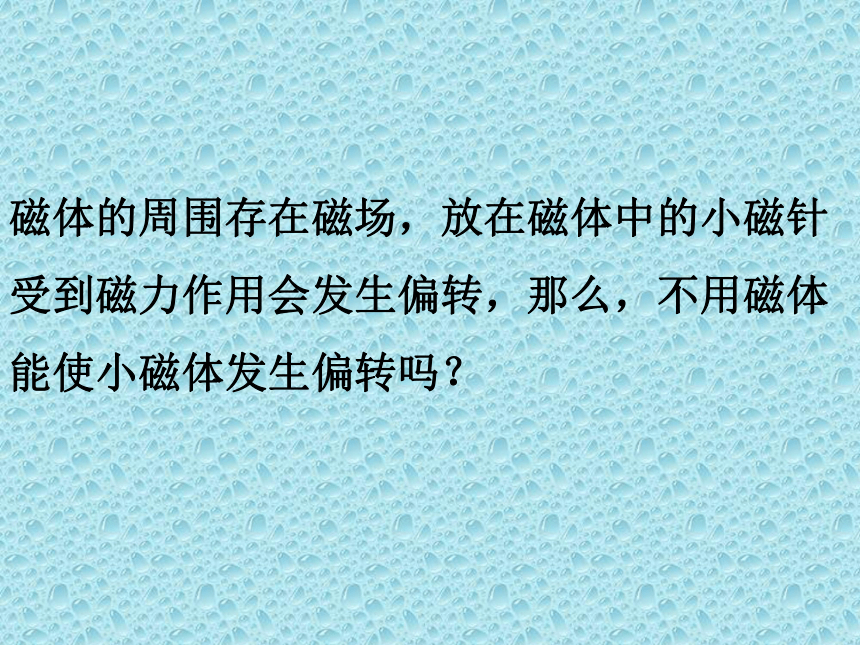

磁体的周围存在磁场，放在磁体中的小磁针
受到磁力作用会发生偏转，那么，不用磁体

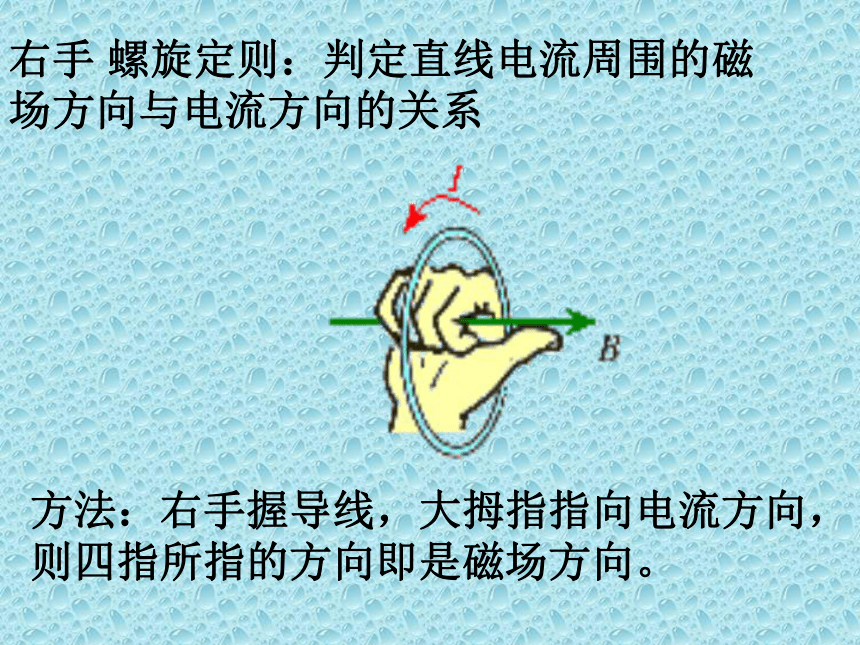

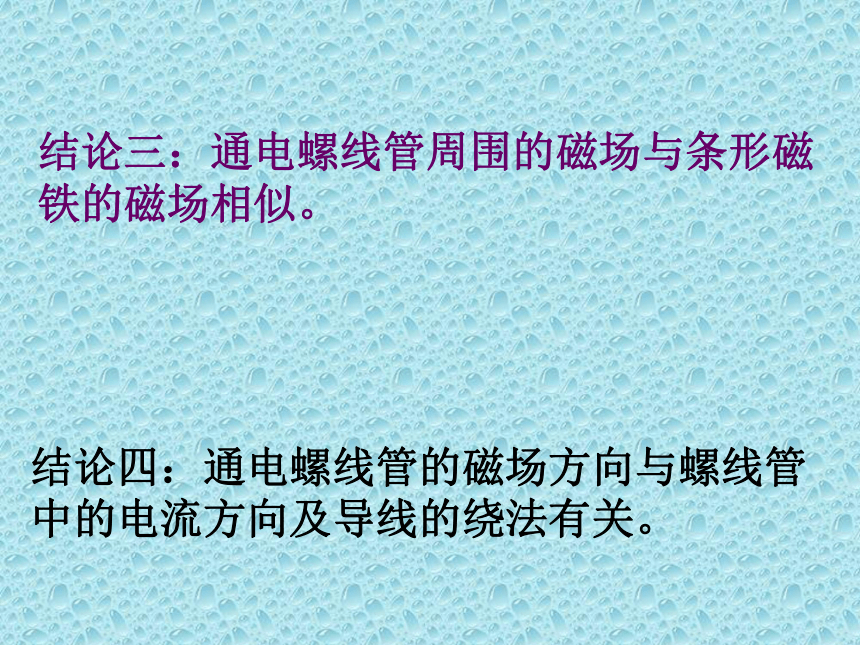

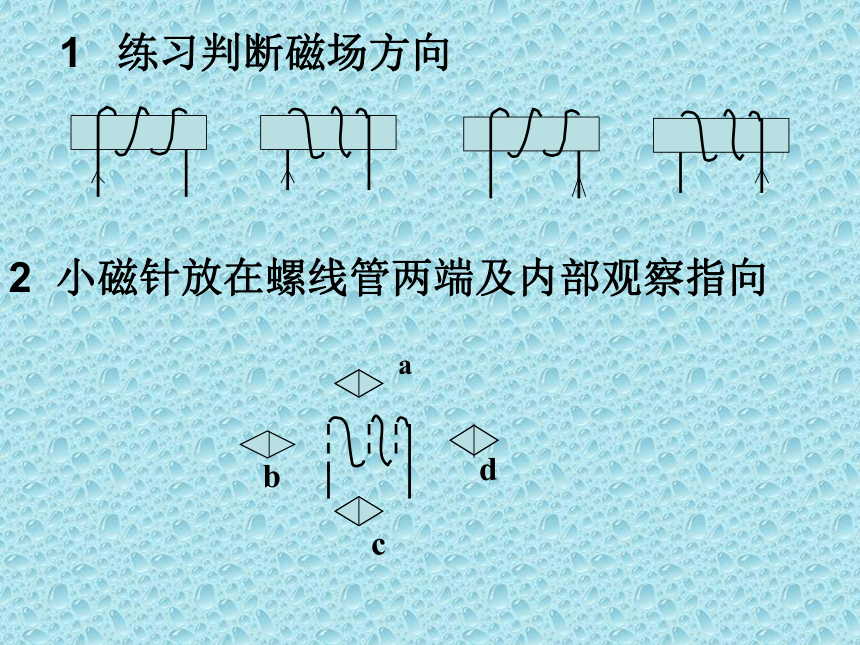

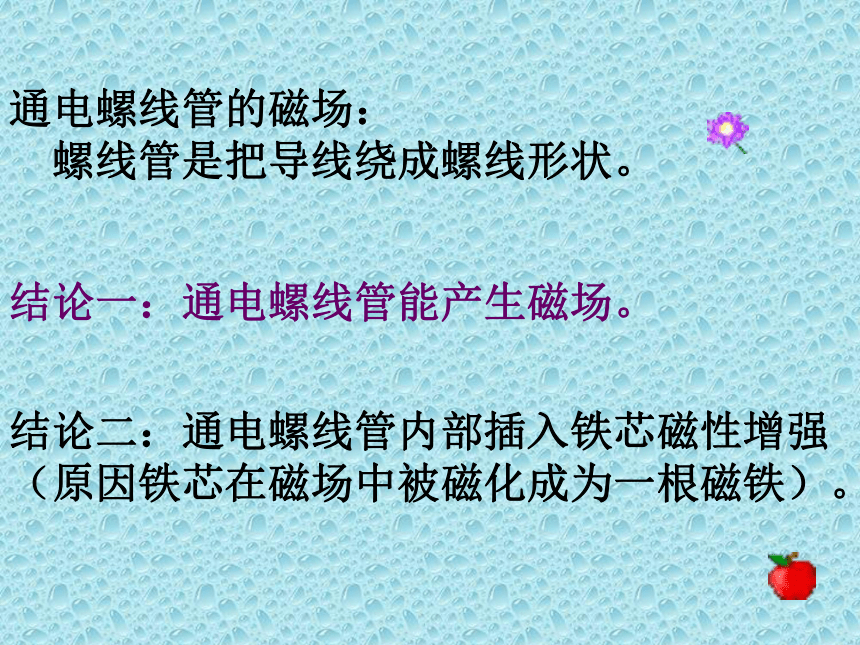

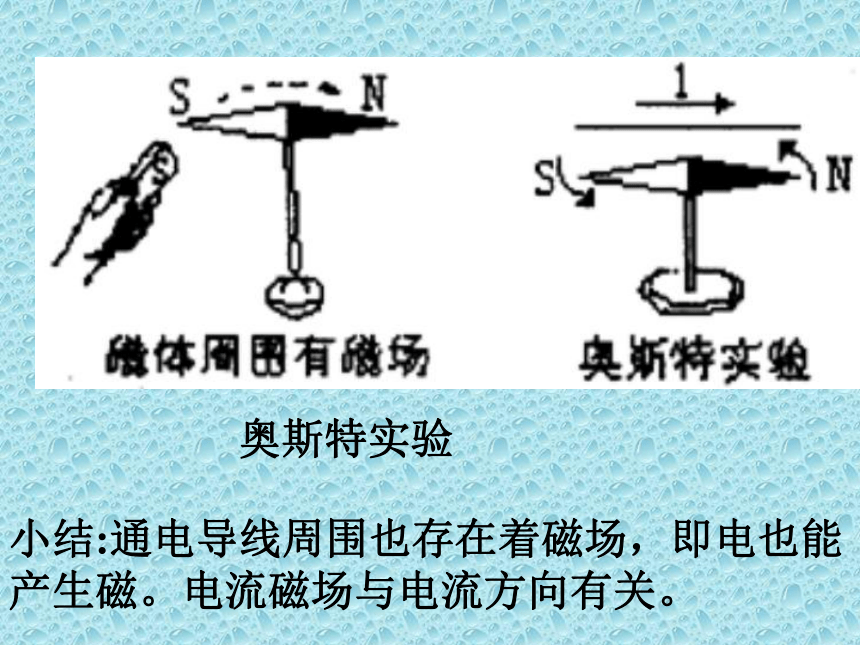

能使小磁体发生偏转吗？1820 奥斯特实验小结:通电导线周围也存在着磁场，即电也能产生磁。电流磁场与电流方向有关。奥斯特实验通电螺线管的磁场： 螺线管是把导线绕成螺线形状。结论二：通电螺线管内部插入铁芯磁性增强（原因铁芯在磁场中被磁化成为一根磁铁）。结论一：通电螺线管能产生磁场。结论三：通电螺线管周围的磁场与条形磁铁的磁场相似。结论四：通电螺线管的磁场方向与螺线管中的电流方向及导线的绕法有关。安培定则：判定通电螺线管的磁极方向与电流方向的关系。判定方法:用右手握螺线管,让四指弯向螺线管中的电流方向,大拇指所指的那一端就是通电螺线管的北极方法：右手握导线，大拇指指向电流方向，则四指所指的方向即是磁场方向。右手 螺旋定则：判定直线电流周围的磁场方向与电流方向的关系1 练习判断磁场方向2 小磁针放在螺线管两端及内部观察指向电磁铁：优点：带铁芯的通电螺线管。2 磁 场的方向可以控制，即电 流方向改变时，磁场方向改变。1.磁性的有无可以控制,即断开时电流时电磁铁无磁性电磁铁的应用 电磁铁的应用 工作原理：闭合开关,电流通过电磁铁,由磁铁产生磁性吸引弹性片,使铁锤打击铁铃而发出声音,同时电路断开,电磁铁失去磁性,由于弹性片的弹性,使电路又重新闭合。上述过程循环重复,电铃持续发生声音。电铃 电磁选矿机
工作原理：不同矿物质具有不同的磁性，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的磁力不同，从而可以把不同磁性的矿物质分开。电磁起重机 工作原理：把电磁铁放在被起重的含铁质的物体上,接通电流,电磁铁产生磁性,把铁质物体吸起,放下时,只要断开电流即可。　　电磁继电器接触式　工作原理；当需要用高电压、强电流时，接通低压电流，电磁铁产生磁性，把铁片B吸住，接通高电流，使用高压电动机工作。　特点：用低电压、弱电流来控制高电压、强电流。水位自动报警器磁悬浮列车　工作原理：列车轨道上强电磁铁　的磁极与列车上的电磁铁的磁极是同名磁极，相互推斥，使用权列车悬浮，没有磨擦，减少阻力，增加运行速度。信息的磁记录：记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉磁化，把信息记录在磁带上。1在电磁继电器工作电路中的电压和电流比控制电路的电压，一定是 （ ）
A 高电压，弱电流 B低电压，强电流 C 高电压，强电流 D低电压，弱电流
2下列没有用到电磁铁的是（ ）
A 电铃 B 温度自动报警器 C 电热水器 D 电磁起重机
3我国上海建成了全国第一条商业磁悬浮列车线路，磁悬浮列车是利用________磁极间相互排斥的原理来实现的.做一做1.如图当开关S闭合后，　　　　　　　要使电磁铁磁性增强，　　　　　　　　可采用的方法是（ ）
A滑片P向左移动 B 滑片P向右移动
C减少线圈的匝数 D增加通电的时间
2使通电螺线管磁性增强的操作是（ ）
A 把线圈的匝数增加一倍
B 改变电流方向
C 把电流强度大小减少一半
D 把螺线管中的铁芯抽出来ＡＡ
