磁生电[下学期]

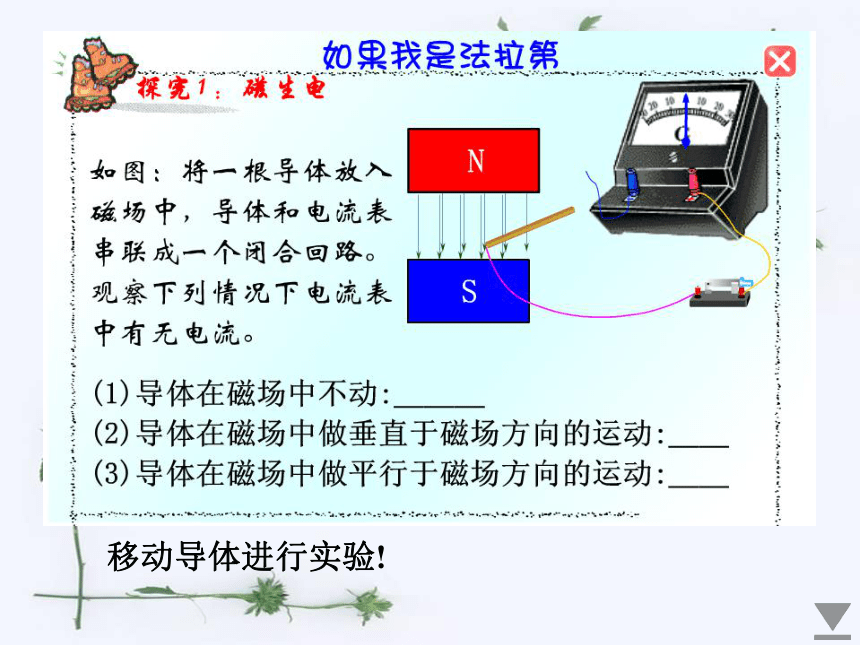

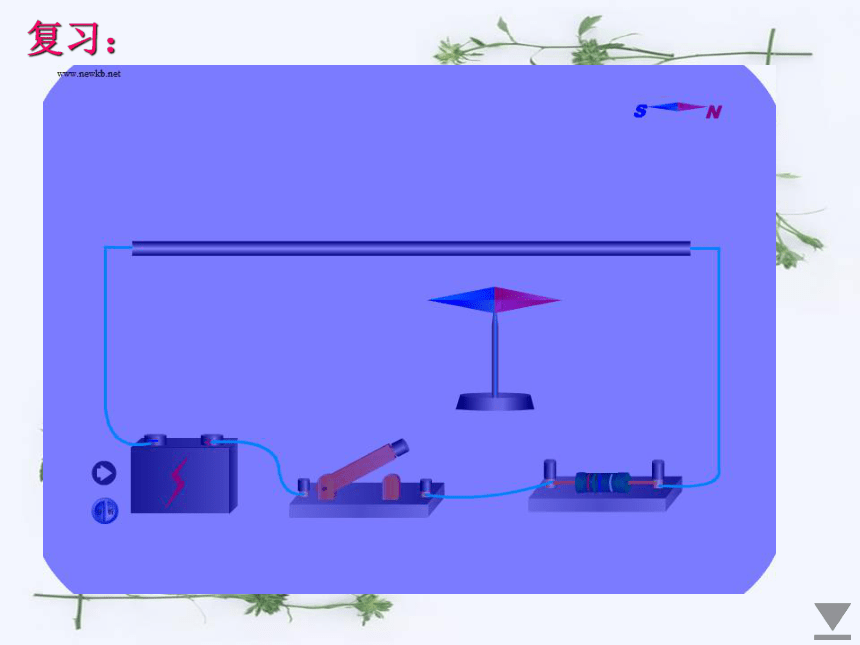

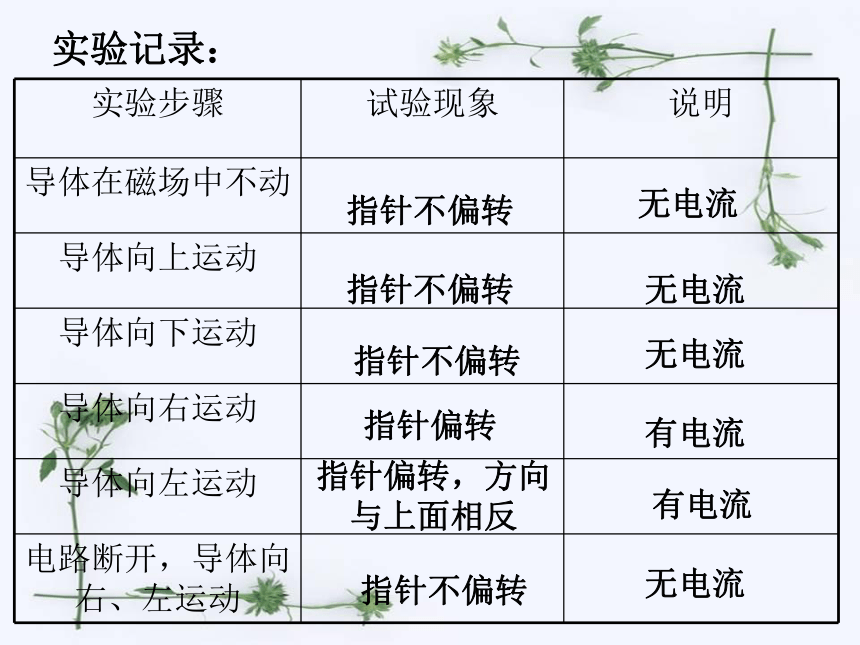

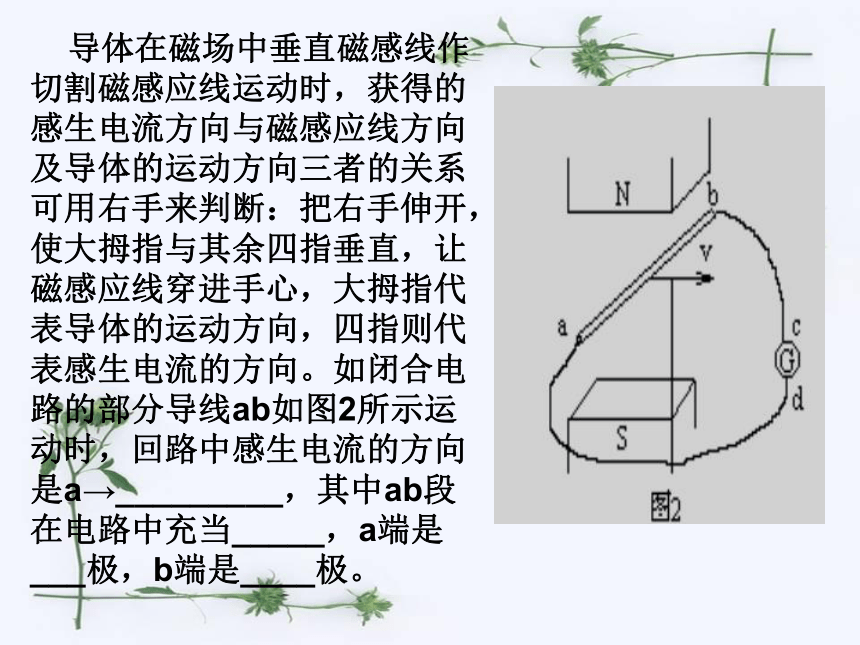

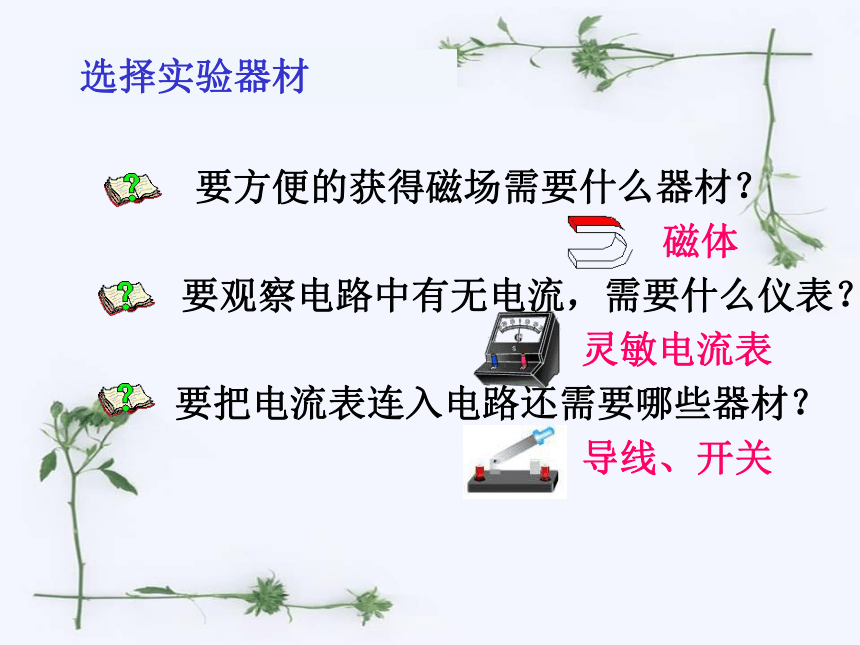

课件24张PPT。磁生电 第五节 如果flash不正常，电脑需flash８.0控件支持！复习：奥斯特选择实验器材要方便的获得磁场需要什么器材？要观察电路中有无电流，需要什么仪表？要把电流表连入电路还需要哪些器材？磁体灵敏电流表导线、开关移动导体进行实验!实验记录：指针不偏转指针不偏转指针不偏转指针偏转指针偏转，方向与上面相反指针不偏转无电流无电流无电流有电流有电流无电流 导体在磁场中垂直磁感线作切割磁感应线运动时，获得的感生电流方向与磁感应线方向及导体的运动方向三者的关系可用右手来判断：把右手伸开，使大拇指与其余四指垂直，让磁感应线穿进手心，大拇指代表导体的运动方向，四指则代表感生电流的方向。如闭合电路的部分导线ab如图2所示运动时，回路中感生电流的方向是a→_________，其中ab段在电路中充当_____，a端是___极，b端是____极。
　实验分析设问：怎样才能从磁场中获得电流？ 实验表明：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。在刚才的实验中，指针的方向在改变，说明电流是有方向的，那么感应电流的方向与哪些因素有关呢？如何用实验来证明？【提出问题】感应电流的大小与哪些因素有关。【建立假说】
①可能与导线切割磁感线的速度大小有关；
②可能与切割导线的有效长度有关；
③可能与磁场的强弱有关；
……【设计实验方案】结论：＿＿＿＿＿＿＿＿＿＿＿＿三、课堂小结：在这节课中，我们采用了什么方法，探索研究了哪几个问题？1、闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。2、感应电流的方向与磁场方向和运动方向有关。3、电磁感应现象中，机械能转化为电能。　1、观察图1（a）和（b），回答图（a）的实验证实了＿＿＿＿．图（b）的实验证实了＿＿＿＿＿＿＿＿＿＿＿＿＿。电磁感应通电导体在磁场中受到力２、如下图所示，要想此闭合电路中能产生感应电流，导体棒AB应该( 　 )A.竖直向下运动
B.水平向右运动
C.水平向外运动
D.在竖直平面内转动Ｃ3.要改变导体在磁场中产生感应电流的方向，下面哪种做法是正确的( )
A.改变磁场强弱
B.只改变磁场方向或切割磁感线方向
C.改变切割磁感线的速度
D.同时改变磁场方向和切割磁感线的方向B 4．图1中，闭合线圈的一部分导线在磁场中运动，能产生感生电流的是 [ ]
　　A．(a)图和(b)图
B．(a)图和(c)图C．(a)图和(d)图
D．(c)图和(d)图　3．下列说法中正确的是 [ ]　　A．导线在磁场中运动就能产生感生电流；　　B．闭合电路的一部分导线在磁场中运动就一定能产生感生电流；　　C．闭合电路的一部分导线在磁场中作切割磁感应线的运动，一定能产生感生电流；　　D．闭合线圈在磁场中作切割磁感应线的运动，一定能产生感生电流。CB再见!好课件要交流，科学教师课件交流QQ群：17724682
