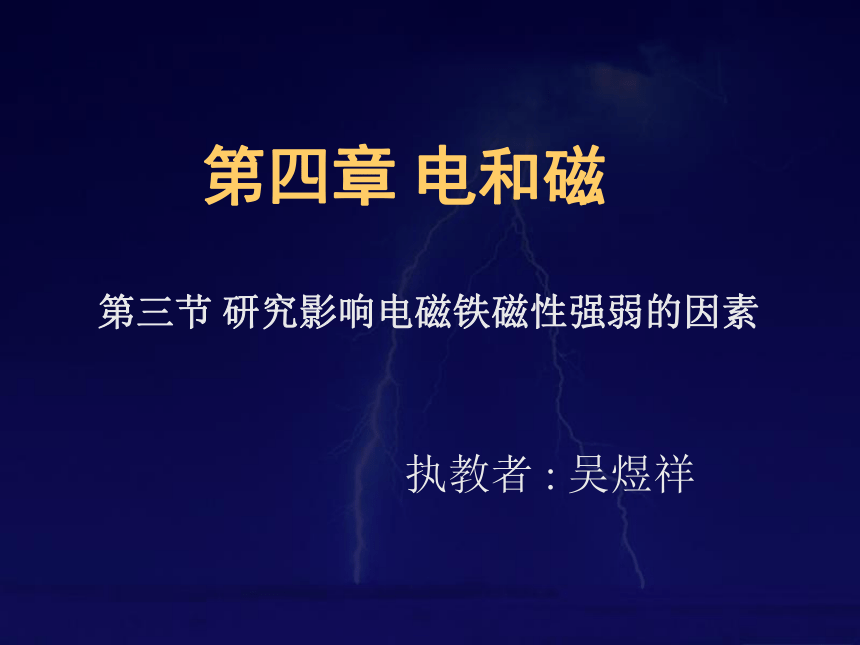

课件11张PPT。第三节 研究影响电磁铁磁性强弱的因素

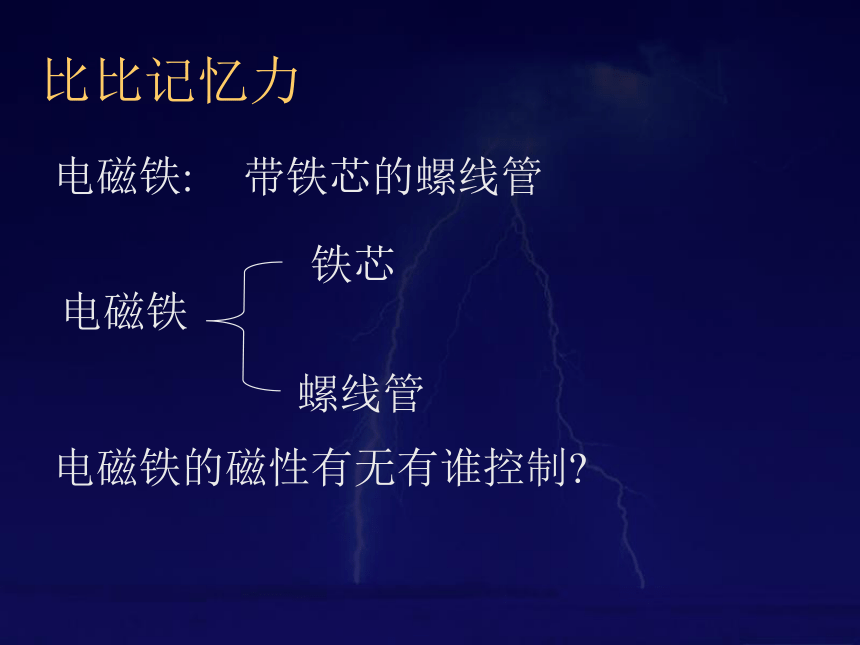

第四章 电和磁执教者 : 吴煜祥比比记忆力 电磁铁:带铁芯的螺线管电磁铁的磁性有无有谁控制?电磁铁铁芯螺线管通电有磁性、断电无磁性、有电流控制

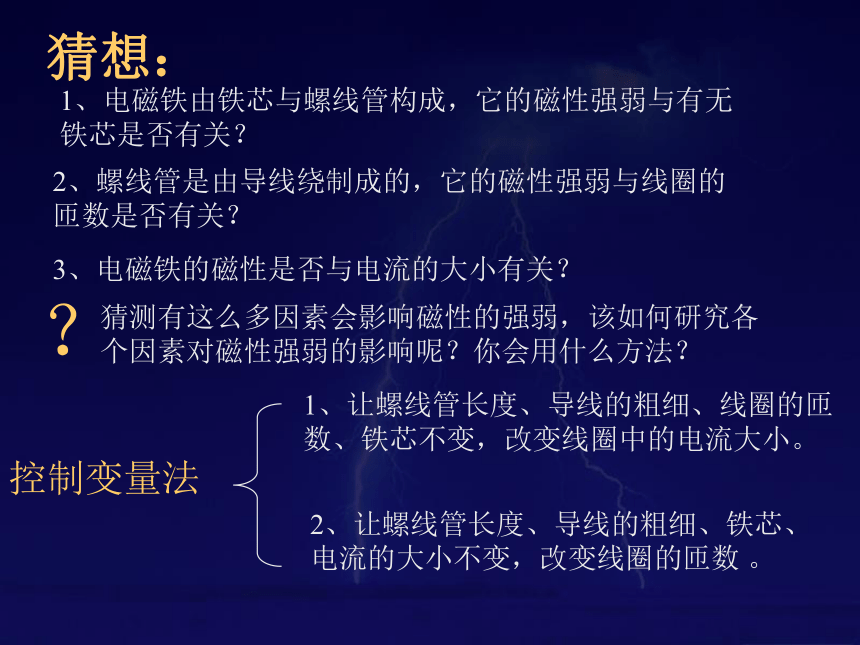

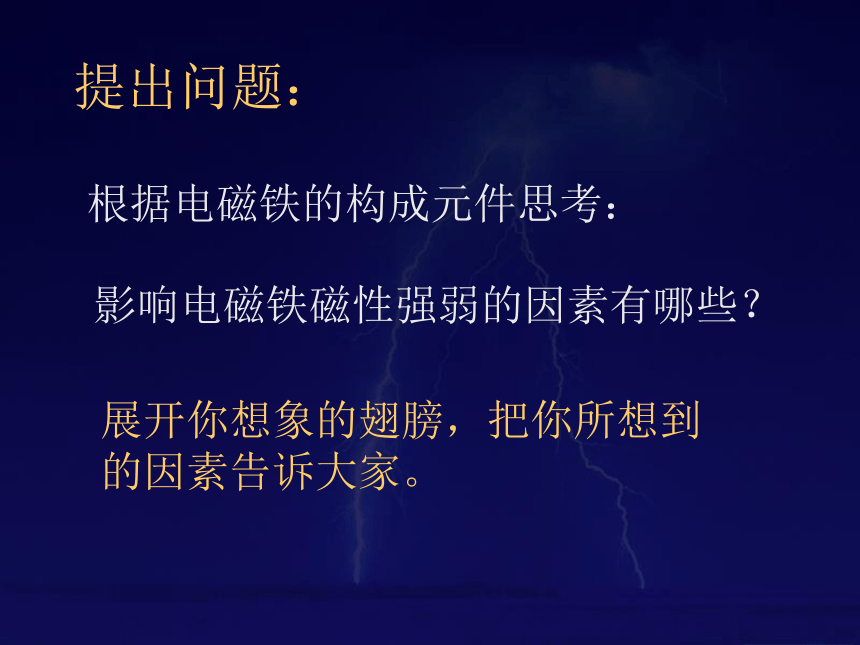

提出问题：根据电磁铁的构成元件思考：影响电磁铁磁性强弱的因素有哪些？展开你想象的翅膀，把你所想到的因素告诉大家。猜想： 1、电磁铁由铁芯与螺线管构成，它的磁性强弱与有无铁芯是否有关？2、螺线管是由导线绕制成的，它的磁性强弱与线圈的匝数是否有关？3、电磁铁的磁性是否与电流的大小有关？？猜测有这么多因素会影响磁性的强弱，该如何研究各个因素对磁性强弱的影响呢？你会用什么方法？控制变量法1、让螺线管长度、导线的粗细、线圈的匝数、铁芯不变，改变线圈中的电流大小。 2、让螺线管长度、导线的粗细、铁芯、电流的大小不变，改变线圈的匝数 。实验设计：问题1：怎样设计这个实验?应将电源、开关、滑动变阻器、电流表与电磁铁连成串联电路.问题2：怎样来判断电磁铁的磁性强弱？通过观察电磁铁吸引大头针的多少或电磁铁吸引铁块使弹簧的伸长长度来判断分组实验： 结论：1、电磁铁的磁性与铁芯的关系。3、 电磁铁的磁性强弱与电流大小关系。2、电磁铁的磁性强弱与线圈匝数关系。电磁铁有铁芯时磁性比没有铁芯时磁性强。 在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强。 通过电磁铁的电流越大，它的磁性越强。 电磁铁的磁性大小可以较方便的改变，例如可以通过改变电流大小改变电磁铁的磁性大小.练一练1．对外形相同的螺线管，决定它的磁性强弱的因素是：____________、____________、________________． 2、如图所示，给电磁铁通电，铁块AB及弹簧测力计在图中的位置静止不动，在滑动变阻器的滑片向a端滑动的过程中，关于电流表的示数和弹簧的长度变化的情况是（ ）

　A．电流表的示数增大，弹簧的长度将增加
　B．电流表的示数增大，弹簧的长度将减小
　C．电流表的示数减小，弹簧的长度将增加
　D．电流表的示数减小，弹簧的长度将减小小结从电磁铁的构成元件入手来进行探究。提出问题进行猜测实验设计分组实验得出结论所用方法：控制变量法
