第1章 《电与磁》重点专题解读与巩固训练

21世纪教育网 –中小学教育资源及组卷应用平台
第1章 《电与磁》重点专题解读与巩固训练
【重点专题】
专题1 区分三种电磁现象
【解读】 本章学习了三种电磁现象：电流的磁场（电生磁）、磁场对电流的作用、电磁感应（磁生电）。三种现象非常相似，极易混淆，我们可以从实验装置图、实验现象、因果关系、能量转化、方向、主要应用等方面加以区分。21世纪教育网版权所有
现象 导线通电，小磁针发生偏转 闭合开关，导体运动起来 导体切割磁感线，电流表指针发生偏转
因果关系 电流→磁场 磁场、电流→力 磁场、力→电流
能量转化 电能→机械能 机械能→电能
方向 右手螺旋定则 通电导体受力方向跟电流方向和磁场方向有关 感应电流的方向跟导体切割磁感线的方向和磁场方向有关
主要应用 电磁铁 电动机 发电机
例1 对教材中四幅插图的说明，不正确的是（ ）
A．甲图：家用电器要装接地线是为了用电安全
B．乙图：直线电流周围的磁场方向的判定方法
C．丙图：电铃是利用电磁铁工作
D．丁图：导体按图示方向运动时不会产生感应电流
专题2 磁场对电流的作用和电磁感应现象
【解读】 磁场对电流的作用实验和电磁感应实验，它们各自的特点不同，代表了不同的含义，是否有电源是明显的标志，学习中我们应该加以重点区分才行。研究磁场对电流的作用要先给导体通电，再将其放入磁场中；电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；根据不同实验的特点，对照各图进行判断即可。

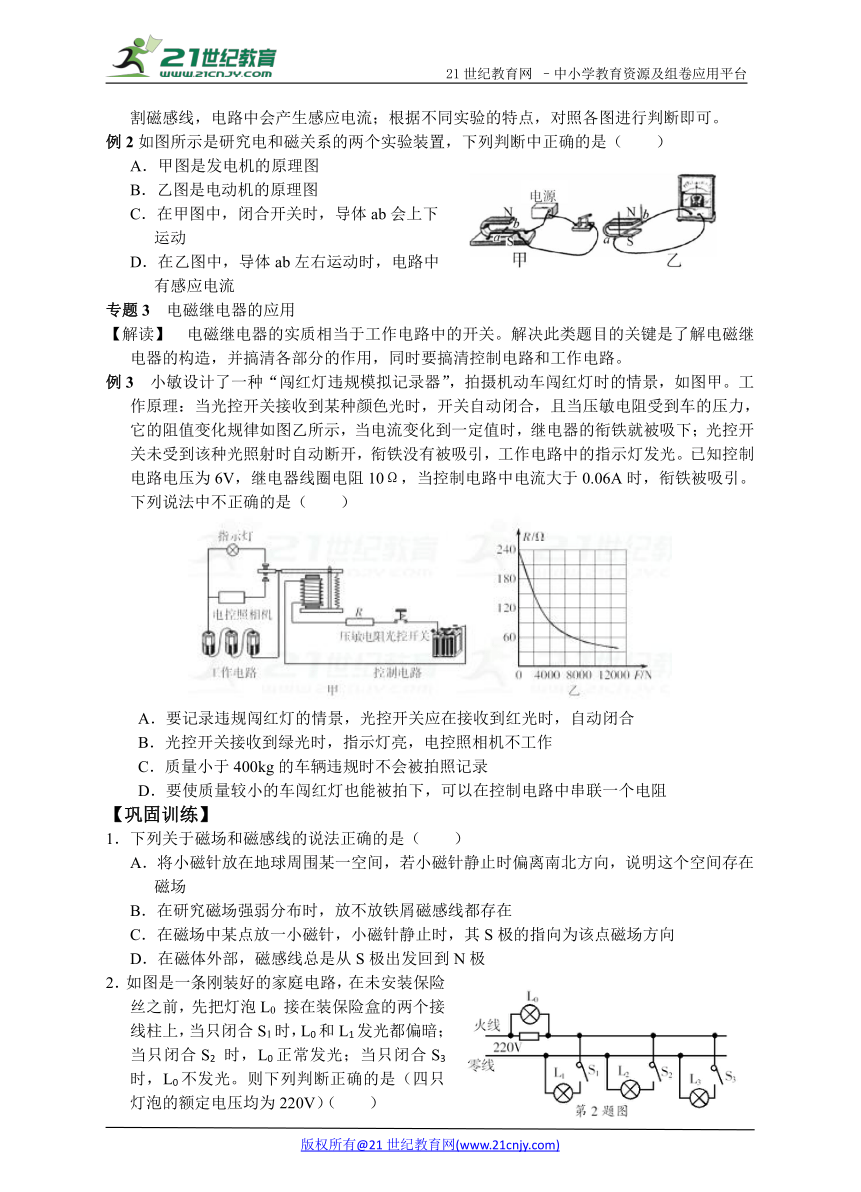

例2如图所示是研究电和磁关系的两个实验装置，下列判断中正确的是（ ）
A．甲图是发电机的原理图
B．乙图是电动机的原理图
C．在甲图中，闭合开关时，导体ab会上下运动
D．在乙图中，导体ab左右运动时，电路中有感应电流
专题3　电磁继电器的应用
【解读】 电磁继电器的实质相当于工作电路中的开关。解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路。
例3 小敏设计了一种“闯红灯违规模拟记录器”，拍摄机动车闯红灯时的情景，如图甲。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化规律如图乙所示，当电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，继电器线圈电阻10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。下列说法中不正确的是（ ）21教育网
A．要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合
B．光控开关接收到绿光时，指示灯亮，电控照相机不工作
C．质量小于400kg的车辆违规时不会被拍照记录
D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻
【巩固训练】
1．下列关于磁场和磁感线的说法正确的是（ ）
A．将小磁针放在地球周围某一空间，若小磁针静止时偏离南北方向，说明这个空间存在磁场
B．在研究磁场强弱分布时，放不放铁屑磁感线都存在
C．在磁场中某点放一小磁针，小磁针静止时，其S极的指向为该点磁场方向
D．在磁体外部，磁感线总是从S极出发回到N极
2．如图是一条刚装好的家庭电路，在未安装保险丝之前，先把灯泡L0 接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2 时，L0正常发光；当只闭合S3时，L0不发光。则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）21·cn·jy·com
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光

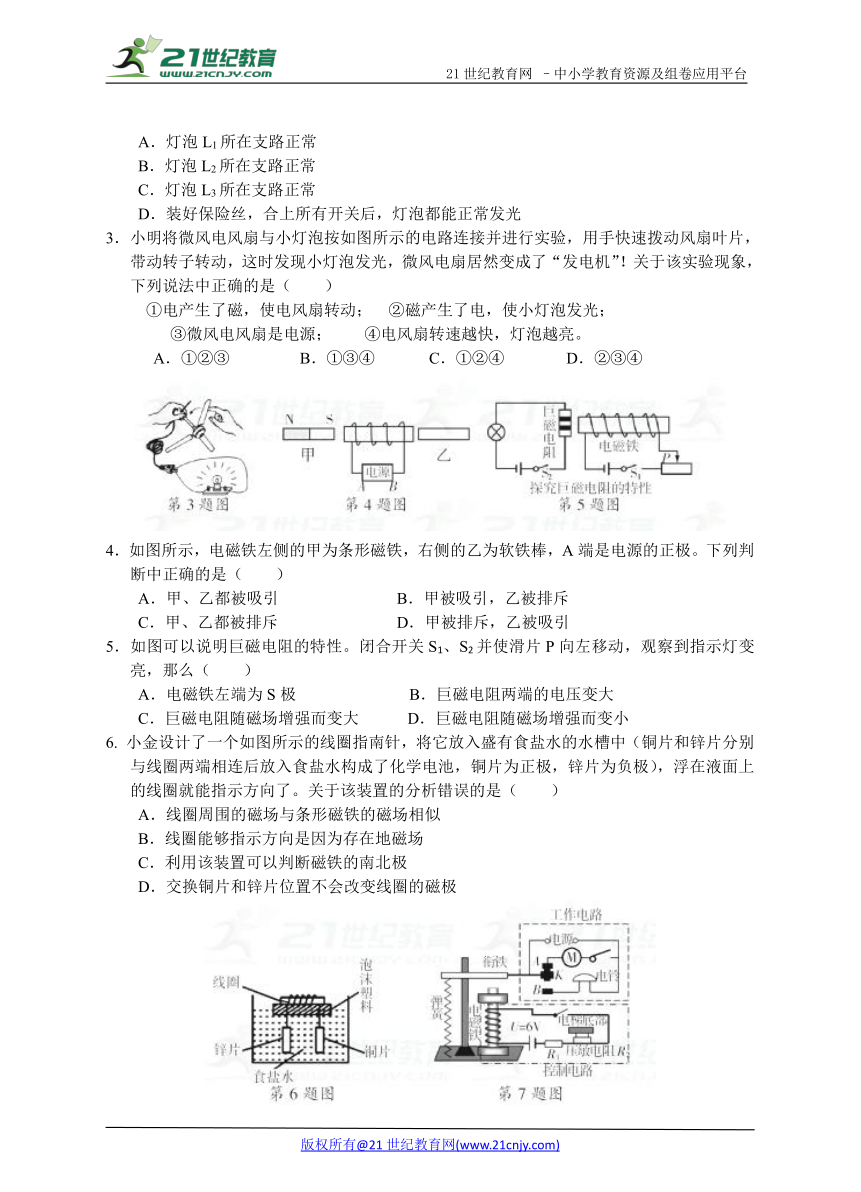

3．小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”！关于该实验现象，下列说法中正确的是（ ）2·1·c·n·j·y
①电产生了磁，使电风扇转动； ②磁产生了电，使小灯泡发光；
③微风电风扇是电源； 　④电风扇转速越快，灯泡越亮。
A．①②③ B．①③④ C．①②④ D．②③④
4．如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极。下列判断中正确的是（ ）www.21-cn-jy.com
A．甲、乙都被吸引 B．甲被吸引，乙被排斥
C．甲、乙都被排斥 D．甲被排斥，乙被吸引
5．如图可以说明巨磁电阻的特性。闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮，那么（ ）【来源：21·世纪·教育·网】
A．电磁铁左端为S极　　　　　　　B．巨磁电阻两端的电压变大
C．巨磁电阻随磁场增强而变大　　　D．巨磁电阻随磁场增强而变小
6. 小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是（ ）www-2-1-cnjy-com
A．线圈周围的磁场与条形磁铁的磁场相似
B．线圈能够指示方向是因为存在地磁场
C．利用该装置可以判断磁铁的南北极
D．交换铜片和锌片位置不会改变线圈的磁极

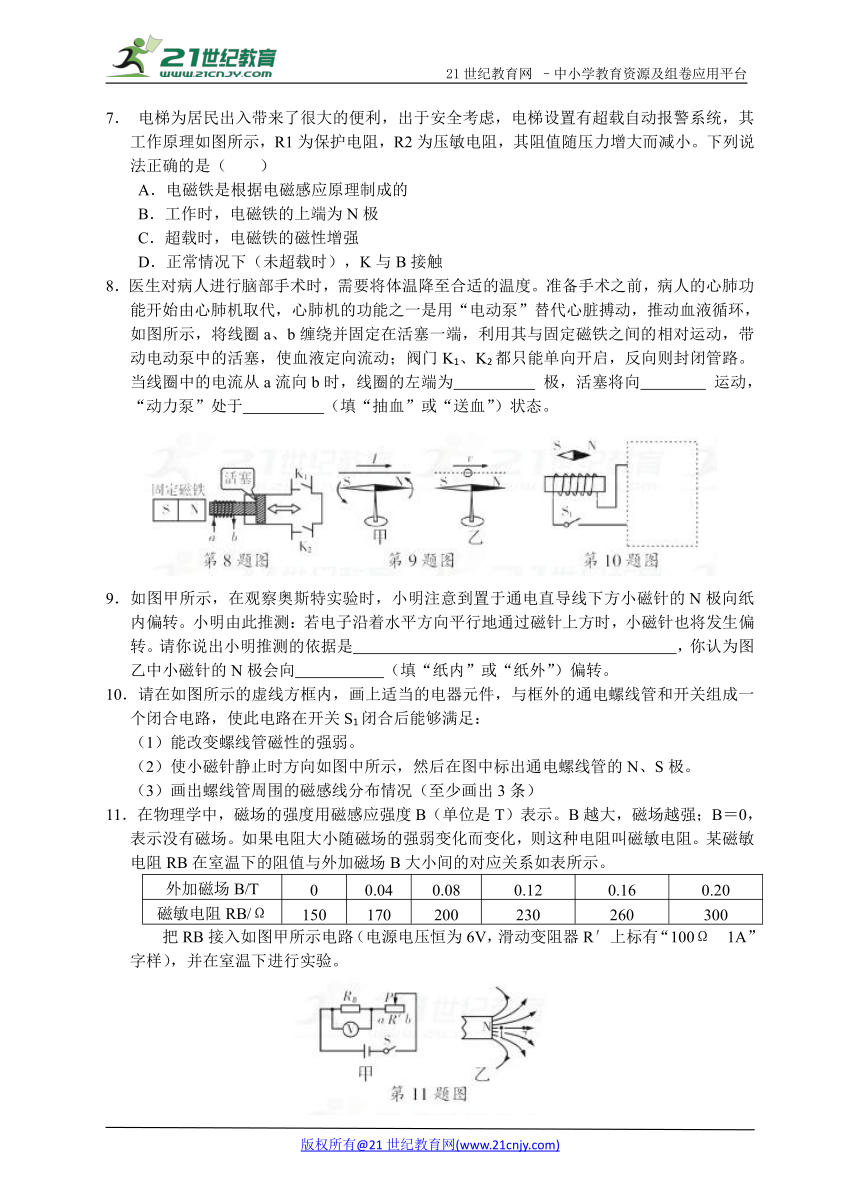

7． 电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（ ）2-1-c-n-j-y
A．电磁铁是根据电磁感应原理制成的
B．工作时，电磁铁的上端为N极
C．超载时，电磁铁的磁性增强
D．正常情况下（未超载时），K与B接触
8．医生对病人进行脑部手术时，需要将体温降至合适的温度。准备手术之前，病人的心肺功能开始由心肺机取代，心肺机的功能之一是用“电动泵”替代心脏搏动，推动血液循环，如图所示，将线圈a、b缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路。当线圈中的电流从a流向b时，线圈的左端为 极，活塞将向 运动，“动力泵”处于 （填“抽血”或“送血”）状态。21*cnjy*com
9．如图甲所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地通过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是 ，你认为图乙中小磁针的N极会向 （填“纸内”或“纸外”）偏转。
10．请在如图所示的虚线方框内，画上适当的电器元件，与框外的通电螺线管和开关组成一个闭合电路，使此电路在开关S1闭合后能够满足：【来源：21cnj*y.co*m】
（1）能改变螺线管磁性的强弱。
（2）使小磁针静止时方向如图中所示，然后在图中标出通电螺线管的N、S极。
（3）画出螺线管周围的磁感线分布情况（至少画出3条）
11．在物理学中，磁场的强度用磁感应强度B（单位是T）表示。B越大，磁场越强；B＝0，表示没有磁场。如果电阻大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。
外加磁场B/T 0 0.04 0.08 0.12 0.16 0.20
磁敏电阻RB/Ω 150 170 200 230 260 300
把RB接入如图甲所示电路（电源电压恒为6V，滑动变阻器R′上标有“100Ω　1A”字样），并在室温下进行实验。21cnjy.com
（1）由表可知，磁敏电阻的阻值随磁感应强度B的增大而 。
（2）将磁敏电阻RB置于乙图磁场中，当其由位置“2”移到位置“1”时，电路中的电流 （填“变大”、“变小”或“不变”）；为了使电压表的示数保持不变，滑动变阻器R′的滑片P应向 （填“a”或“b”）端移动。
（3）当磁敏电阻RB处于磁场位置“1”，滑动变阻器R′滑片P位于b端时，电压表的示数为4V，则位置“1”处的磁感应强度为 T。21·世纪*教育网
12．小明想在家里安装一盏照明灯，他设计的电路如图所示。图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在 （填“A”或“B”）处。小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用试电笔分别测试电灯两接线柱和插座的两孔时，试电笔的氛管都发光，则可能是电路的 段发生 （填“断路”或“短路”）故障，站在地上的人用手直接接触f点时，他 （填“会”或“不会”）触电。【出处：21教育名师】
13．光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图甲所示。（电磁继电器线圈的电阻不计）【版权所有：21教育】
（1）导线 （填“A”或“B”）连接家庭电路中的火线。
（2）小柯的设计要求是“智能家居照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的增加而 。
（3）保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图乙所示，滑动变阻器的最大阻值是 Ω（电源电压U0不变）。21教育名师原创作品
14．阅读下面的短文，回答问题。
双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，围绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触。而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触。21*cnjy*com
请问答下列问题：
（1）在图2中，若要使螺线管的左端为N极，则电源左端是 极。
（2）簧片A、B和C所对应的材料可以是 。（填写序号）
①铁、铁、铜 　　②铜、铝、铁 　 ③铜、铁、铁 　　 ④镍、铁、铝
（3）当B的端点与C的端点接触时，簧片B具有 势能。
（4）如图3所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电。
第1章 《电与磁》重点专题解读与巩固训练
【重点专题】
例1 D 例2 D 例3 D
【巩固训练】
1—5. AADDD
6—7. DC
8. N 右 送血
9. 电子的定向移动形成电流 纸外
10. 如图
11． （1）增大 （2）变小 b （3）0.08
12. B gf 断路 会
13. （1）A （2）减小 （3）100
14. （1）正 （2）③ （3）弹性 （4）如图
