第6节 家庭用电[下学期]

(共14张PPT)

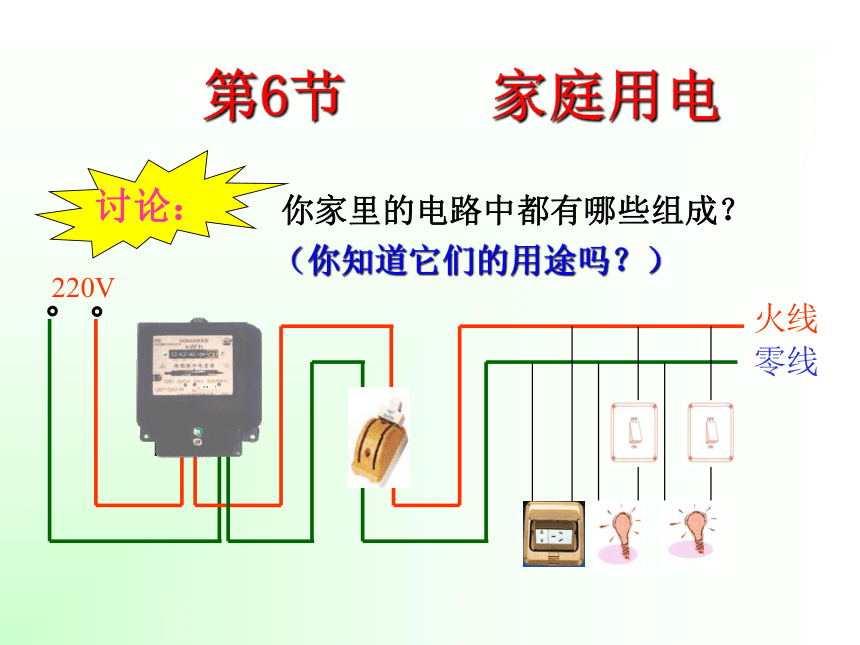

第6节 家庭用电
讨论：
你家里的电路中都有哪些组成？
..
。
。
220V
火线
零线
电能表
（你知道它们的用途吗？）

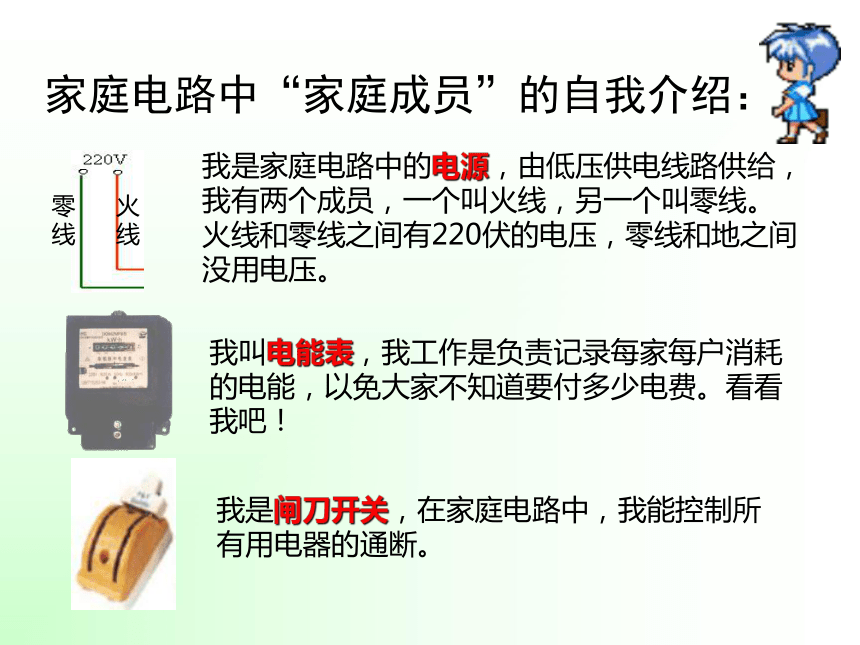

我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和零线之间有220伏的电压，零线和地之间 没用电压。
家庭电路中“家庭成员”的自我介绍：
我叫电能表，我工作是负责记录每家每户消耗的电能，以免大家不知道要付多少电费。看看我吧！
我是闸刀开关，在家庭电路中，我能控制所有用电器的通断。
火线
零线

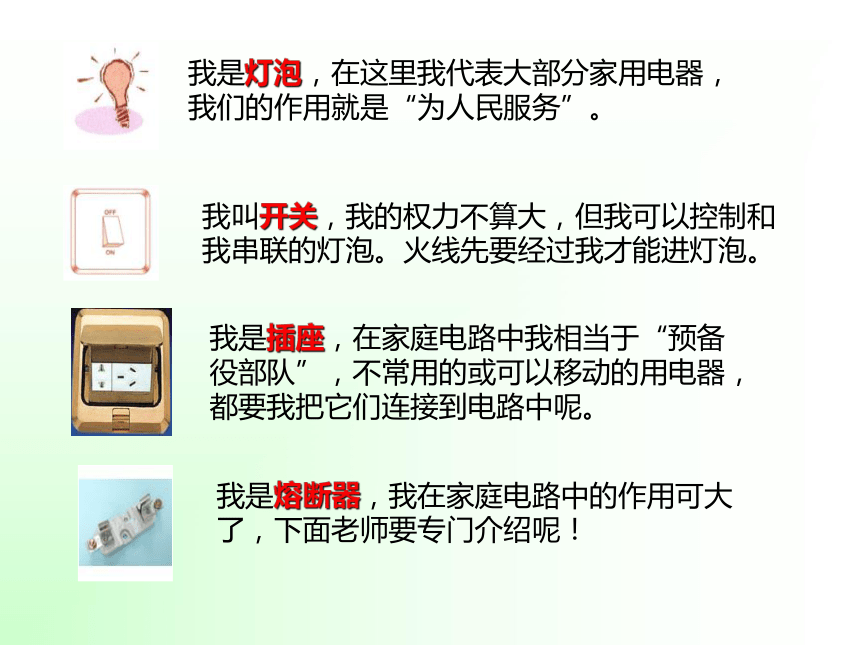

我是熔断器，我在家庭电路中的作用可大了，下面老师要专门介绍呢！
我是灯泡，在这里我代表大部分家用电器，我们的作用就是“为人民服务”。
我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中呢。
我叫开关，我的权力不算大，但我可以控制和我串联的灯泡。火线先要经过我才能进灯泡。

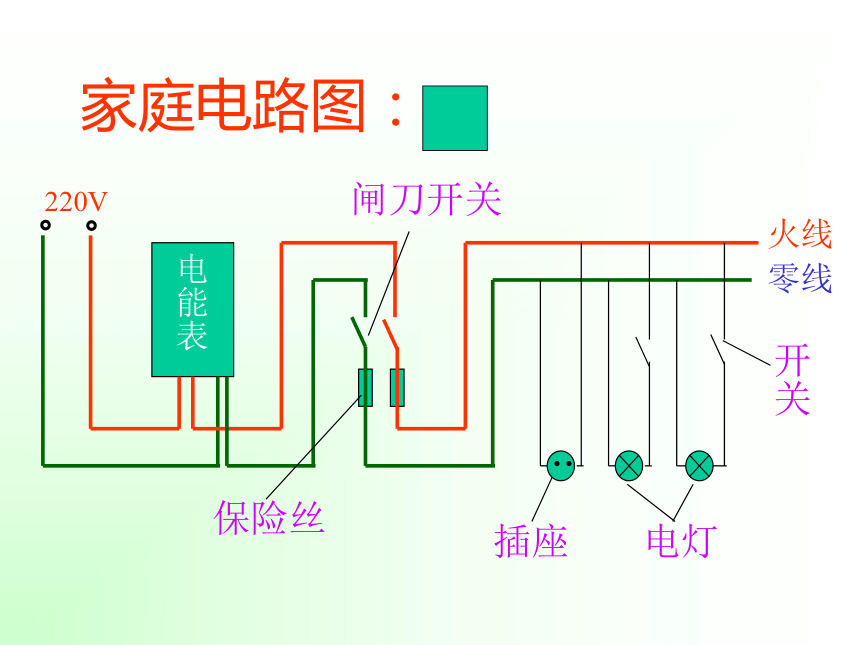

家庭电路图：
..
。
。
220V
火线
零线
电能表
保险丝
闸刀开关
插座
电灯
开关
思考：
家庭电路中的进户线有两根，一根是火线，一根是零线。你会判断吗？
测电笔：
错误操作
正确操作

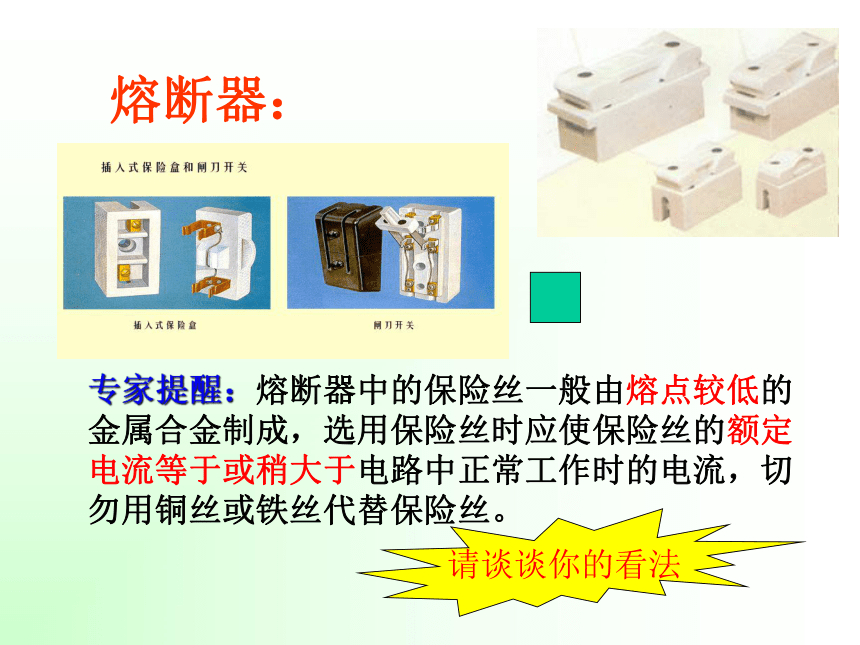

熔断器：
专家提醒：熔断器中的保险丝一般由熔点较低的金属合金制成，选用保险丝时应使保险丝的额定电流等于或稍大于电路中正常工作时的电流，切勿用铜丝或铁丝代替保险丝。
请谈谈你的看法

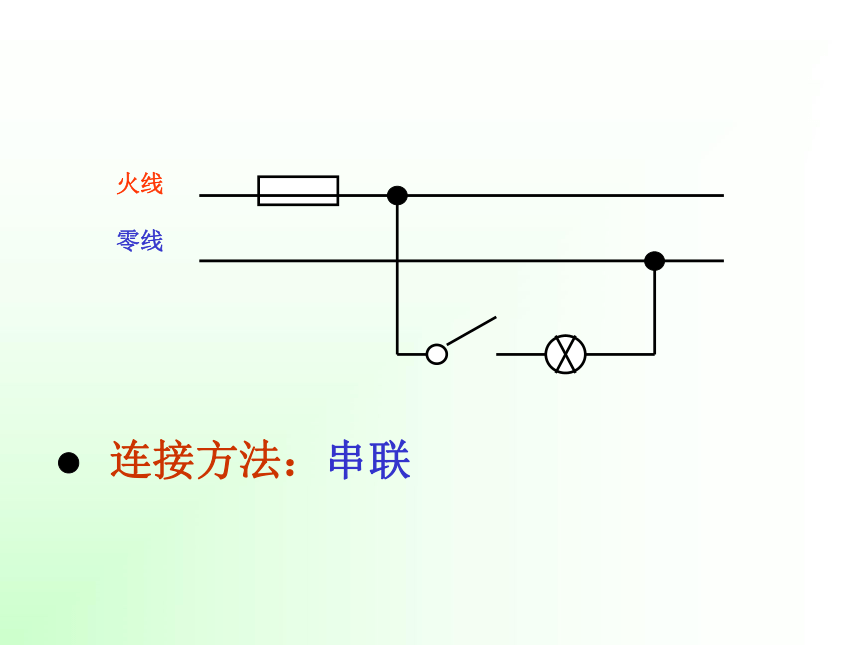

连接方法：串联
火线
零线
断路器：
（一般连接在火线上）
插座：
插头：
火零
线线
火零
线线
同是漏电，为何反差如此大？
“左零右火上接地”
用电器金属外壳
讨论：
你仔细观察过电灯泡吗？
小结：
谈谈你的收获？
谢谢光临
