家庭用电[上学期]

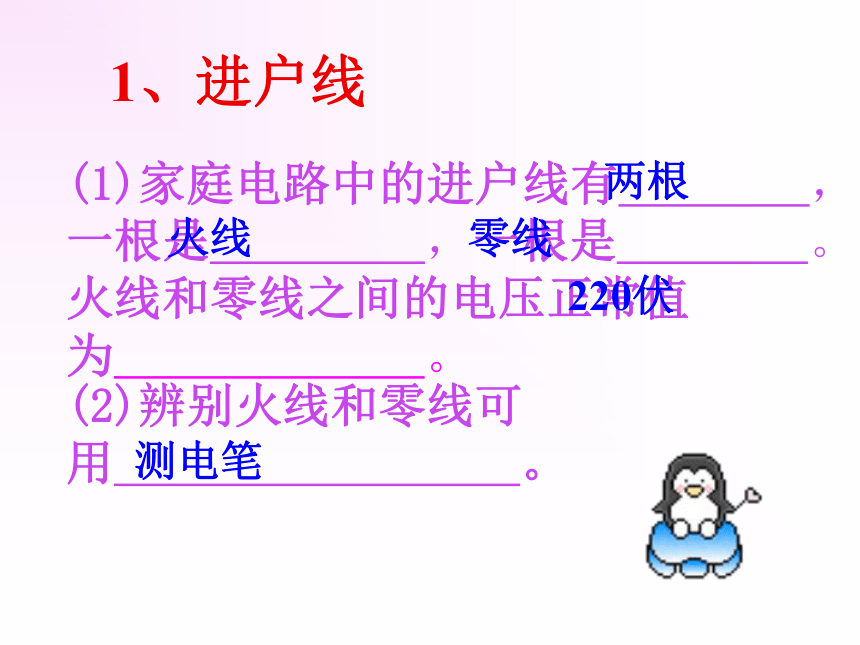

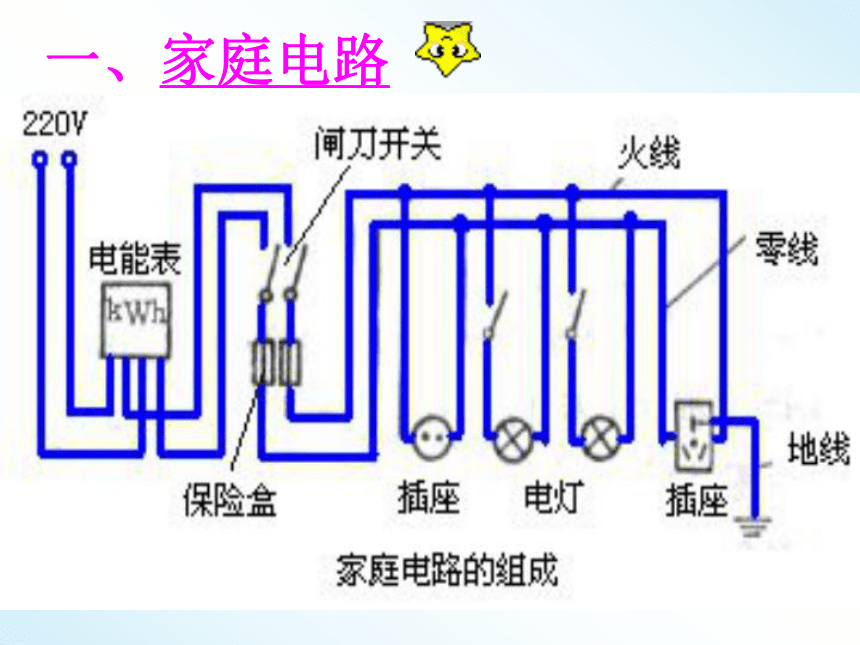

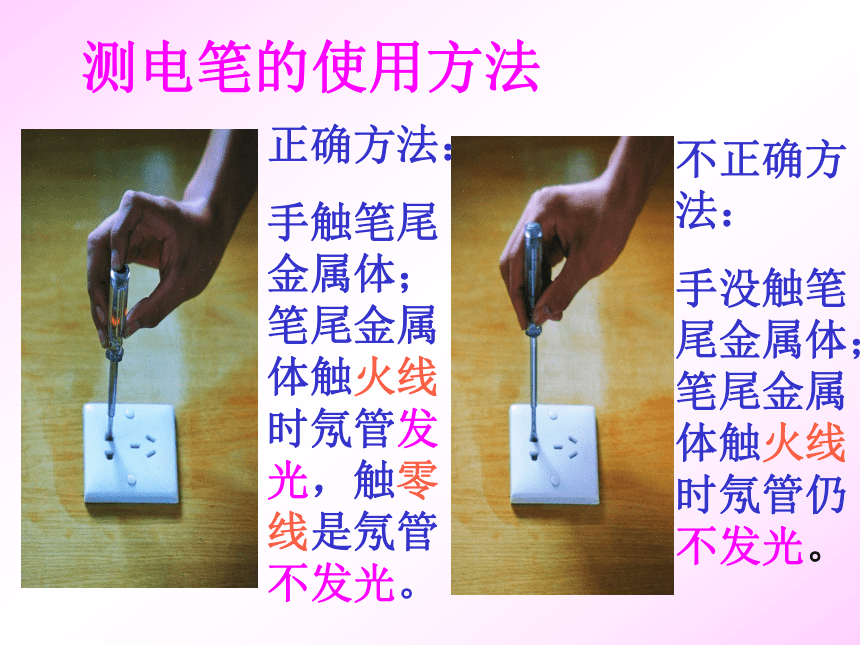

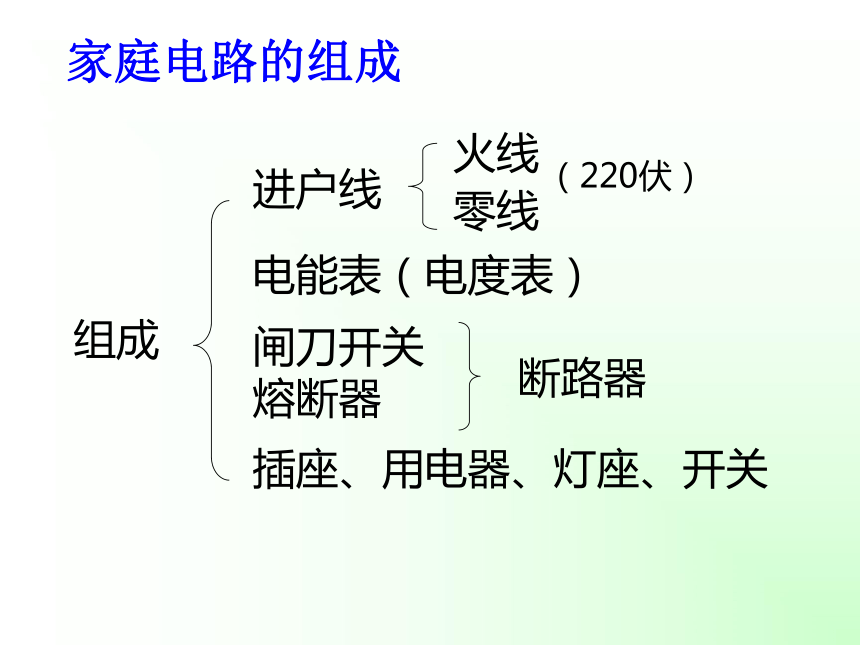

课件18张PPT。4、6 家庭用电一、家庭电路组成进户线火线零线电能表（电度表）闸刀开关熔断器断路器 插座、用电器、灯座、开关（220伏）家庭电路的组成1、进户线(1)家庭电路中的进户线有 ，一根是 ，一根是 。火线和零线之间的电压正常值为 。(2)辨别火线和零线可用 。两根火线零线220伏测电笔正确方法：
手触笔尾金属体；笔尾金属体触火线时氖管发光，触零线是氖管不发光。不正确方法：

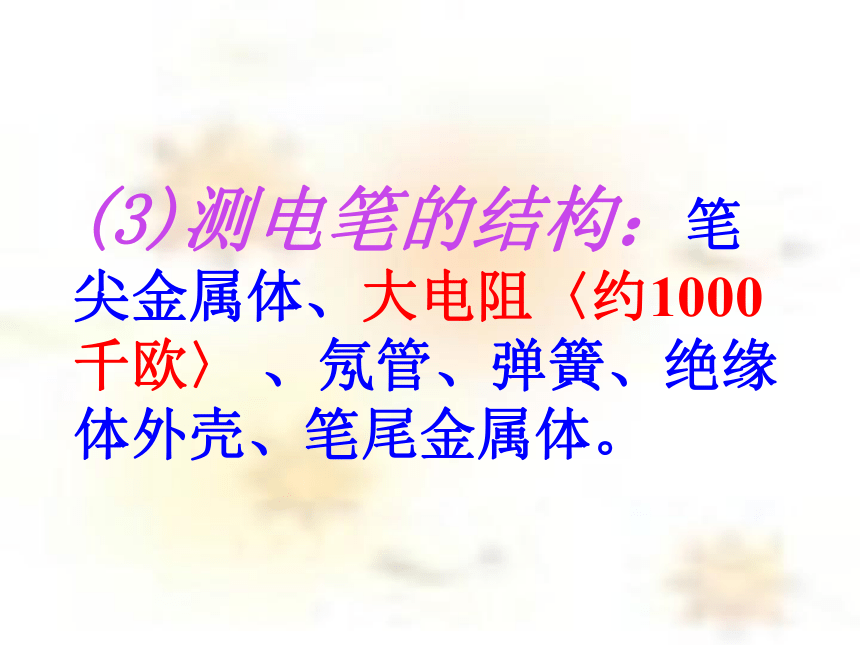

手没触笔尾金属体；笔尾金属体触火线时氖管仍不发光。 测电笔的使用方法(3)测电笔的结构：笔尖金属体、大电阻〈约1000千欧〉 、氖管、弹簧、绝缘体外壳、笔尾金属体。

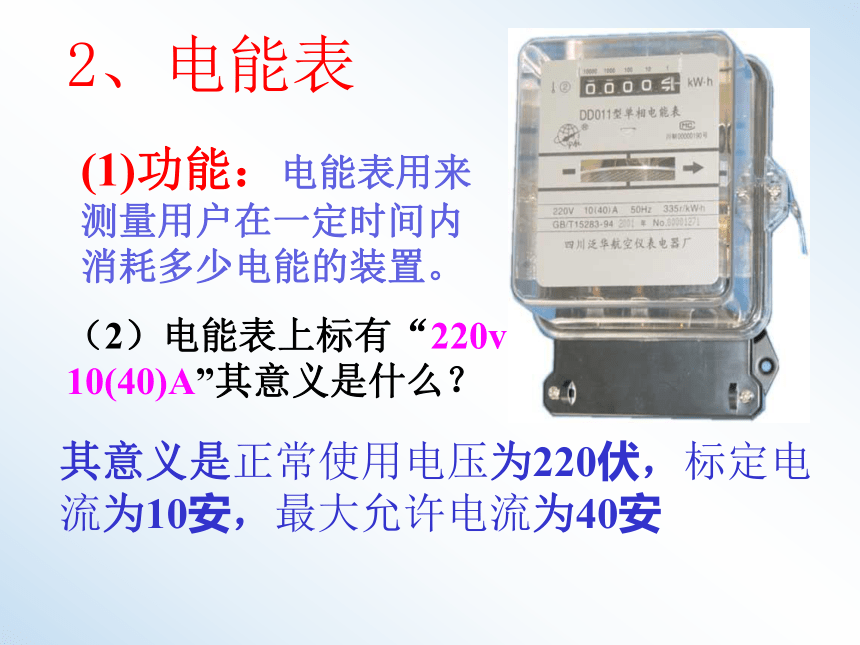

2、电能表(1)功能：电能表用来测量用户在一定时间内消耗多少电能的装置。（2）电能表上标有“220v 10(40)A”其意义是什么？其意义是正常使用电压为220伏，标定电流为10安，最大允许电流为40安想一想：电器的电路一旦出现故障，可能会大大增加电流，这样不仅损坏电器和电能表，严重时会引起火灾，有什么办法可以防止呢？（保护装置）闸刀开关的作用是接通和切断电源，便于更换电器或维修设备。敞开插入式的熔断器封闭管式熔断器二、熔断器 保险丝 1、保险丝是怎样对电路起到保护作用？思考：保险丝1、保险丝的制作：由熔点较低、电阻较大的合金材料制成，有各种不同的规格，通常标有额定电流。2、保险丝的选择： 应使它的额定电流等于或稍大于电路中最大的正常工作电流。2、如果选用的保险丝额定电流值太大或太小会怎样？思考： 有些用户为了自家用电方便，私自将保险丝换成粗的或干脆换成铁丝或铜丝，着用使用大功率电器时，保险丝就不会断了，这种做法好吗？为什么？议一议：讨论： 保险丝接在火线上还是接在零线上？为什么？体验生活： 某同学家中的4盏灯全部熄灭了，检查保险丝发现未烧断，用测电笔测室内各处电路时，氖管都发光，你认为该同学家庭电路出了什么故障？家庭电路的故障一般出现的问题是：
（1）火线断路
（2）零线断路
（3）灯丝断路
（4）灯头处电线短路
（5）进户线处电线相碰（进户线）
