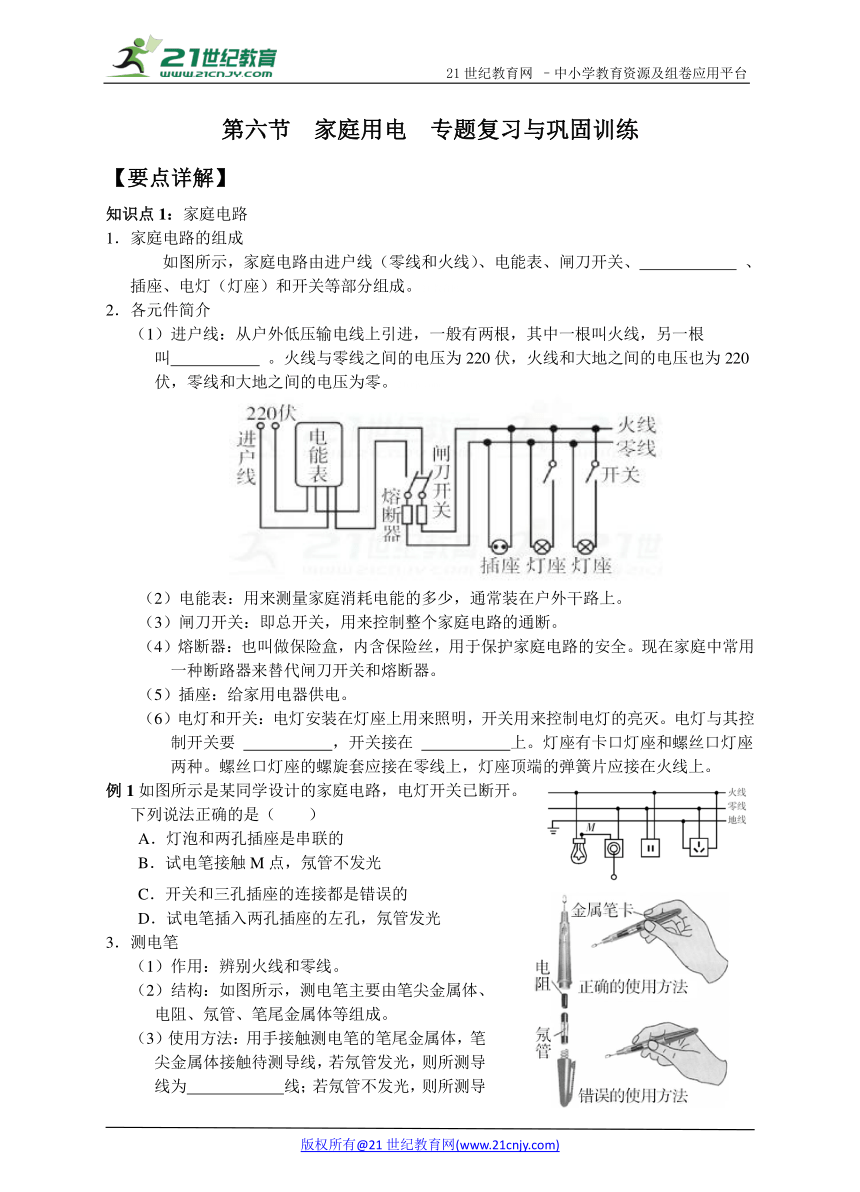

第六节 家庭用电　专题复习与巩固训练
【要点详解】
知识点1：家庭电路
1．家庭电路的组成
如图所示，家庭电路由进户线（零线和火线）、电能表、闸刀开关、 、插座、电灯（灯座）和开关等部分组成。21教育网
2．各元件简介
（1）进户线：从户外低压输电线上引进，一般有两根，其中一根叫火线，另一根叫 。火线与零线之间的电压为220伏，火线和大地之间的电压也为220伏，零线和大地之间的电压为零。21cnjy.com
（2）电能表：用来测量家庭消耗电能的多少，通常装在户外干路上。
（3）闸刀开关：即总开关，用来控制整个家庭电路的通断。
（4）熔断器：也叫做保险盒，内含保险丝，用于保护家庭电路的安全。现在家庭中常用一种断路器来替代闸刀开关和熔断器。
（5）插座：给家用电器供电。
（6）电灯和开关：电灯安装在灯座上用来照明，开关用来控制电灯的亮灭。电灯与其控制开关要 ，开关接在 上。灯座有卡口灯座和螺丝口灯座两种。螺丝口灯座的螺旋套应接在零线上，灯座顶端的弹簧片应接在火线上。
例1如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（ ）
A．灯泡和两孔插座是串联的
B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的
D．试电笔插入两孔插座的左孔，氖管发光
3．测电笔
（1）作用：辨别火线和零线。
（2）结构：如图所示，测电笔主要由笔尖金属体、电阻、氖管、笔尾金属体等组成。
（3）使用方法：用手接触测电笔的笔尾金属体，笔尖金属体接触待测导线，若氖管发光，则所测导线为 线；若氖管不发光，则所测导线为 线。2·1·c·n·j·y

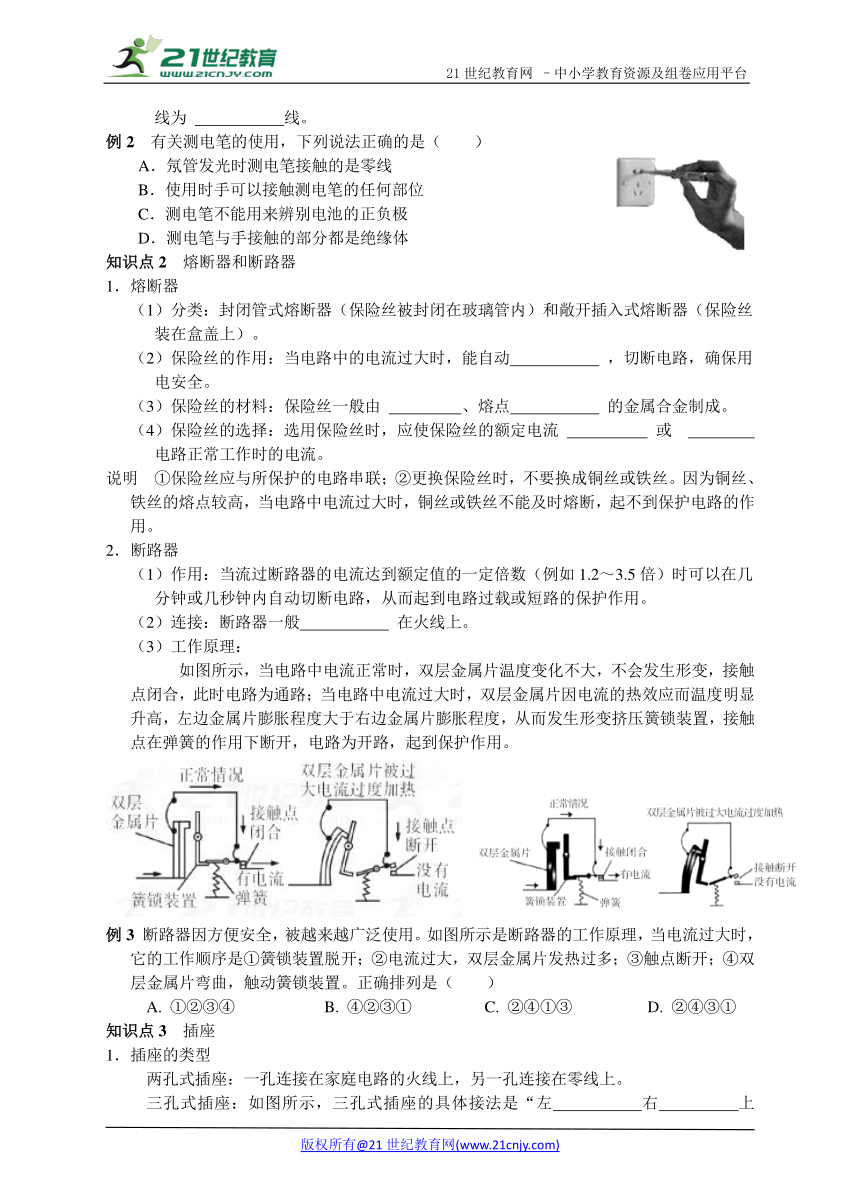

例2 有关测电笔的使用，下列说法正确的是（ ）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极
D．测电笔与手接触的部分都是绝缘体
知识点2 熔断器和断路器
1．熔断器
（1）分类：封闭管式熔断器（保险丝被封闭在玻璃管内）和敞开插入式熔断器（保险丝装在盒盖上）。
（2）保险丝的作用：当电路中的电流过大时，能自动 ，切断电路，确保用电安全。
（3）保险丝的材料：保险丝一般由 、熔点 的金属合金制成。
（4）保险丝的选择：选用保险丝时，应使保险丝的额定电流 或 电路正常工作时的电流。21*cnjy*com
说明 ①保险丝应与所保护的电路串联；②更换保险丝时，不要换成铜丝或铁丝。因为铜丝、铁丝的熔点较高，当电路中电流过大时，铜丝或铁丝不能及时熔断，起不到保护电路的作用。
2．断路器
（1）作用：当流过断路器的电流达到额定值的一定倍数（例如1.2～3.5倍）时可以在几分钟或几秒钟内自动切断电路，从而起到电路过载或短路的保护作用。
（2）连接：断路器一般 在火线上。
（3）工作原理：
如图所示，当电路中电流正常时，双层金属片温度变化不大，不会发生形变，接触点闭合，此时电路为通路；当电路中电流过大时，双层金属片因电流的热效应而温度明显升高，左边金属片膨胀程度大于右边金属片膨胀程度，从而发生形变挤压簧锁装置，接触点在弹簧的作用下断开，电路为开路，起到保护作用。www.21-cn-jy.com
例3 断路器因方便安全，被越来越广泛使用。如图所示是断路器的工作原理，当电流过大时，它的工作顺序是①簧锁装置脱开；②电流过大，双层金属片发热过多；③触点断开；④双层金属片弯曲，触动簧锁装置。正确排列是（ ）【来源：21·世纪·教育·网】
A. ①②③④ B. ④②③① C. ②④①③ D. ②④③①
知识点3 插座
1．插座的类型
两孔式插座：一孔连接在家庭电路的火线上，另一孔连接在零线上。

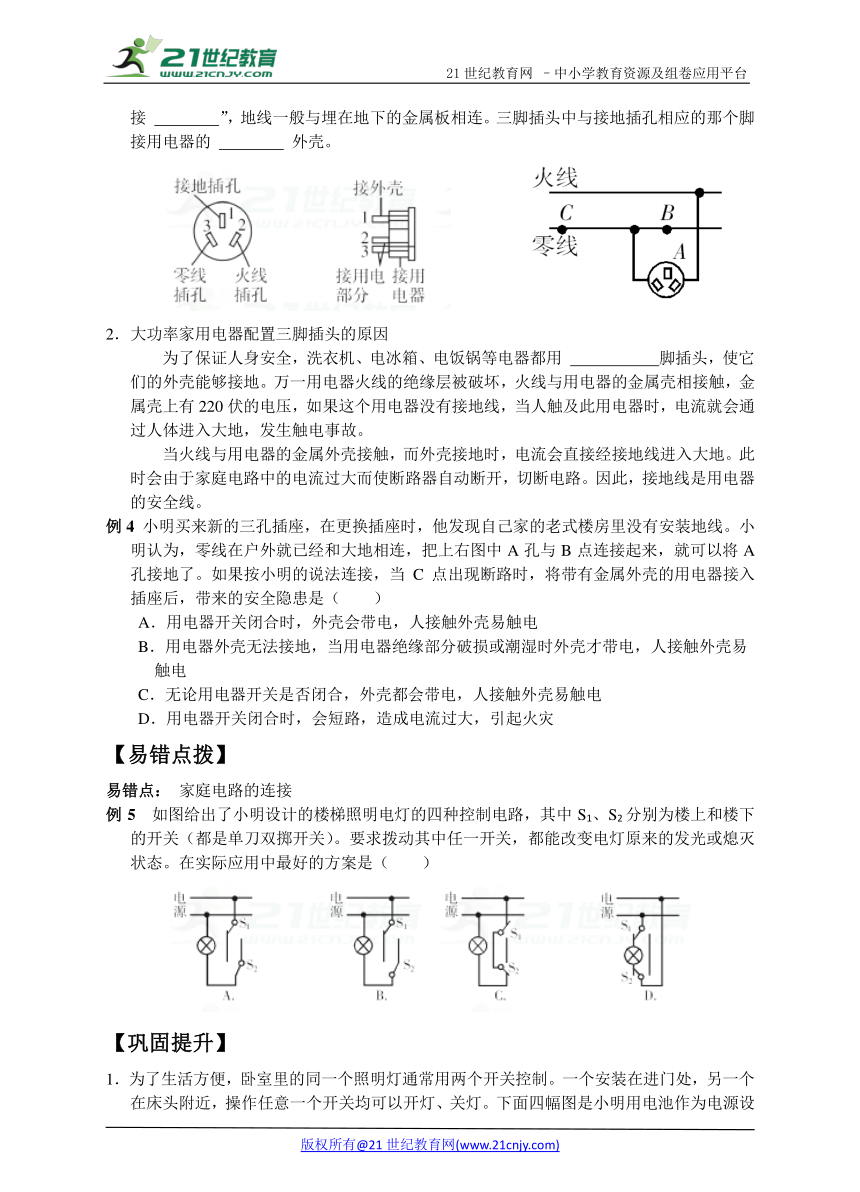

三孔式插座：如图所示，三孔式插座的具体接法是“左 右 上接 ”，地线一般与埋在地下的金属板相连。三脚插头中与接地插孔相应的那个脚接用电器的 外壳。www-2-1-cnjy-com
2．大功率家用电器配置三脚插头的原因
为了保证人身安全，洗衣机、电冰箱、电饭锅等电器都用 脚插头，使它们的外壳能够接地。万一用电器火线的绝缘层被破坏，火线与用电器的金属壳相接触，金属壳上有220伏的电压，如果这个用电器没有接地线，当人触及此用电器时，电流就会通过人体进入大地，发生触电事故。
当火线与用电器的金属外壳接触，而外壳接地时，电流会直接经接地线进入大地。此时会由于家庭电路中的电流过大而使断路器自动断开，切断电路。因此，接地线是用电器的安全线。
例4 小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把上右图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
【易错点拨】
易错点： 家庭电路的连接
例5 如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是（ ）21·世纪*教育网
【巩固提升】

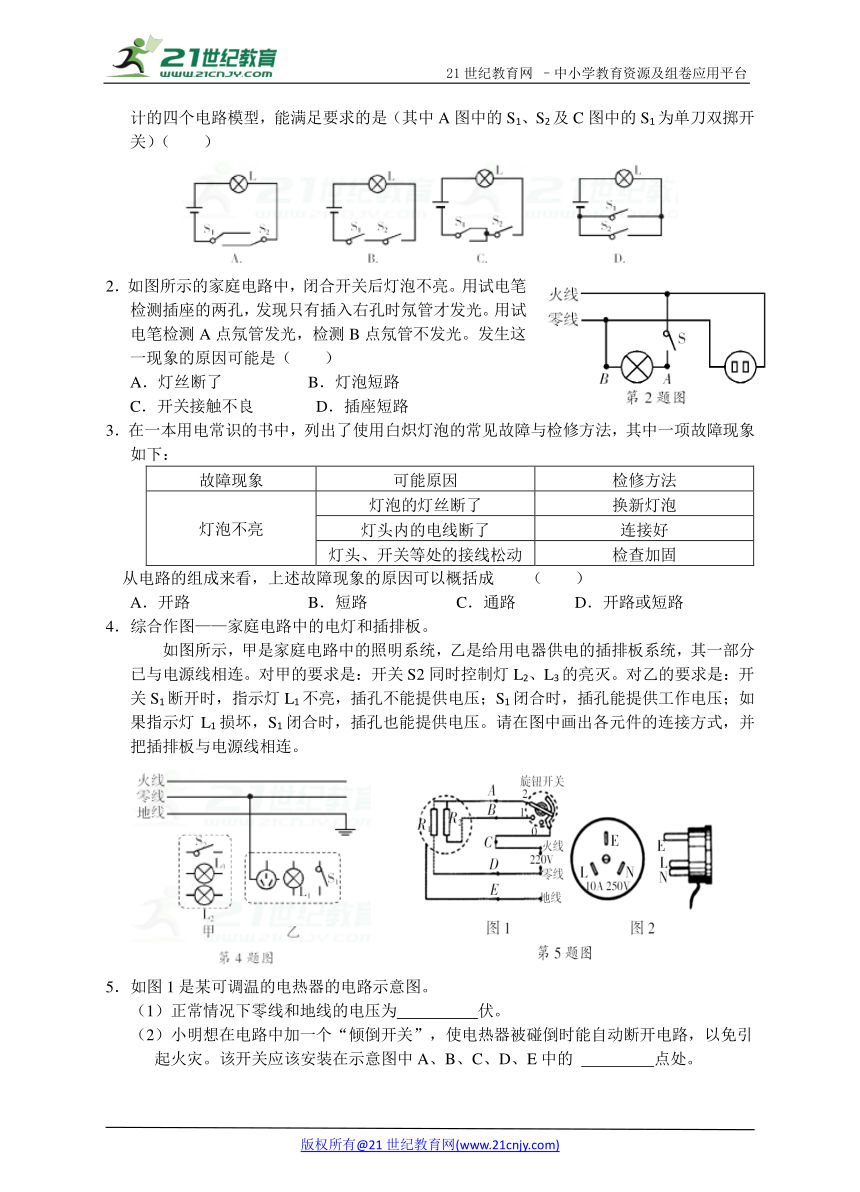

1．为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S1、S2及C图中的S1为单刀双掷开关）（ ）【来源：21cnj*y.co*m】
2．如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（ ）21*cnjy*com
A．灯丝断了 B．灯泡短路
C．开关接触不良 　　D．插座短路
3．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象 可能原因 检修方法
灯泡不亮 灯泡的灯丝断了 换新灯泡
灯头内的电线断了 连接好
灯头、开关等处的接线松动 检查加固
从电路的组成来看，上述故障现象的原因可以概括成 （ ）
A．开路 B．短路 C．通路 D．开路或短路
4．综合作图——家庭电路中的电灯和插排板。
如图所示，甲是家庭电路中的照明系统，乙是给用电器供电的插排板系统，其一部分已与电源线相连。对甲的要求是：开关S2同时控制灯L2、L3的亮灭。对乙的要求是：开关S1断开时，指示灯L1不亮，插孔不能提供电压；S1闭合时，插孔能提供工作电压；如果指示灯L1损坏，S1闭合时，插孔也能提供电压。请在图中画出各元件的连接方式，并把插排板与电源线相连。21·cn·jy·com
5．如图1是某可调温的电热器的电路示意图。
（1）正常情况下零线和地线的电压为 伏。
（2）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关应该安装在示意图中A、B、C、D、E中的 点处。
（3）小明发现自己家的电热器用的是三脚插头，仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头，也是这种情况。它比其他两脚稍长一些有什么好处？2-1-c-n-j-y
6．如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．断开开关S时，站在地上的人接触A点或B点都不会触电
C．若在图中甲、乙两处分别装电灯或开关，则开关装在甲处或乙处都可以
D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路
7. 某同学安装了两盏额定电压均为220伏的完好的白炽灯（甲和乙）和两个插座，如图所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（ ）【出处：21教育名师】
A. 甲、乙都正常工作　　　　　 B. 只有乙正常工作
C. 甲、乙都不正常工作　　　　 D. 只有甲正常工作
8. 小东发现家里电灯不亮了，经检查，保险丝未断，用测电笔分别接触灯泡两个线头，氖管均发光，则电灯不亮的原因可能是（ ）【版权所有：21教育】
A. 灯丝断了 B. 火线断了 C. 零线断了 D. 电源被短路
9． 在我国，家庭电路的电压是 V。为了安全起见，大功率家用电器要使用三孔插座，如图甲所示，用于接地的导线应该接在插座的 （选填三个孔的代号）孔。小明同学想在家里安装一盏照明灯，图乙所示是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，如图丙是使用测电笔的两种情形，图 所示方法是正确的，如果测电笔的氖管都发光，则电路的故障为 。
10. 保险丝是一种主要成分为铅的合金丝。请根据所学知识回答下列问题：
（1）安装保险丝时，应该根据保险丝的额定电流 电路中的正常工作电流来选择。21教育名师原创作品
（2）当电路中电流过大时，保险丝会熔断。这表明保险丝具有 、电阻率大的特点。
（3）某同学家的熔断器中装有3安的保险丝，但保险丝经常熔断。经检查发现是由导线老化引起的。更换新的导线后，熔断器中应选用 （填“2A”、“3A”或“5A”）的保险丝。
11．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（填“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 。
（2）L0正常发光，说明该支路 。
（3）L0发光呈暗红色，说明该支路 。
参考答案
【要点详解】
知识点1：熔断器 零线 串联 火线 例1 C 火 零
例2 C 知识点2：熔断 电阻率较大 较低 等于 稍大于 串联
例3 C 知识点3：零 火 地 金属 三
例4 A
【易错点拨】
例5 B
【巩固提升】
1—3. AAA
4. 如图
5. （1）0 （2）C （3）标有“E”字的插脚比其他两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。21世纪教育网版权所有
6—8. DDC
9. 220 E 2 A 零线断路
10. （1）等于或稍大于 （2）熔点低 （3）3A
11. （1）断路　（2）短路　（3）正常
