深圳 磁场和磁感线[下学期]

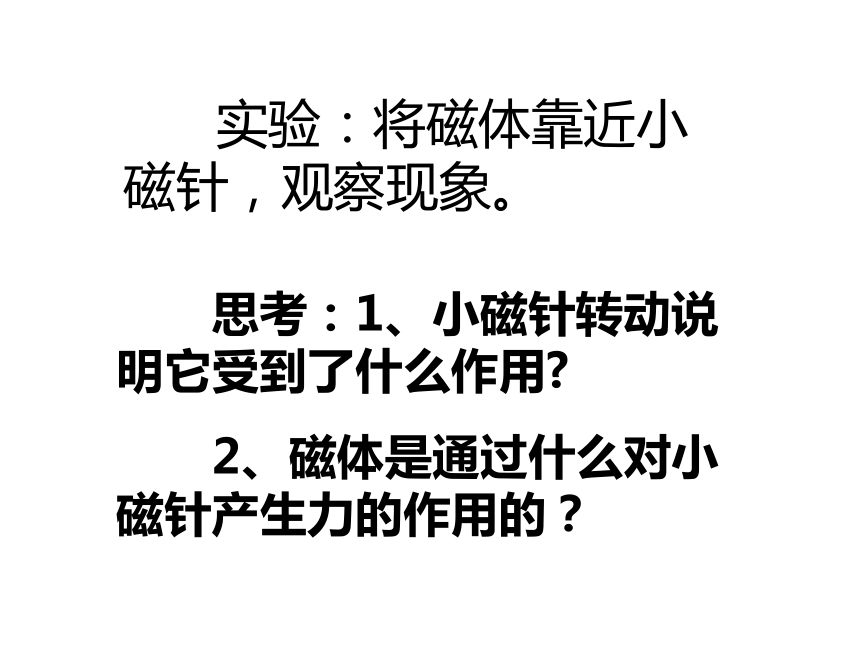

课件25张PPT。磁场和磁感线 实验：将磁体靠近小磁针，观察现象。　　思考：1、小磁针转动说明它受到了什么作用?

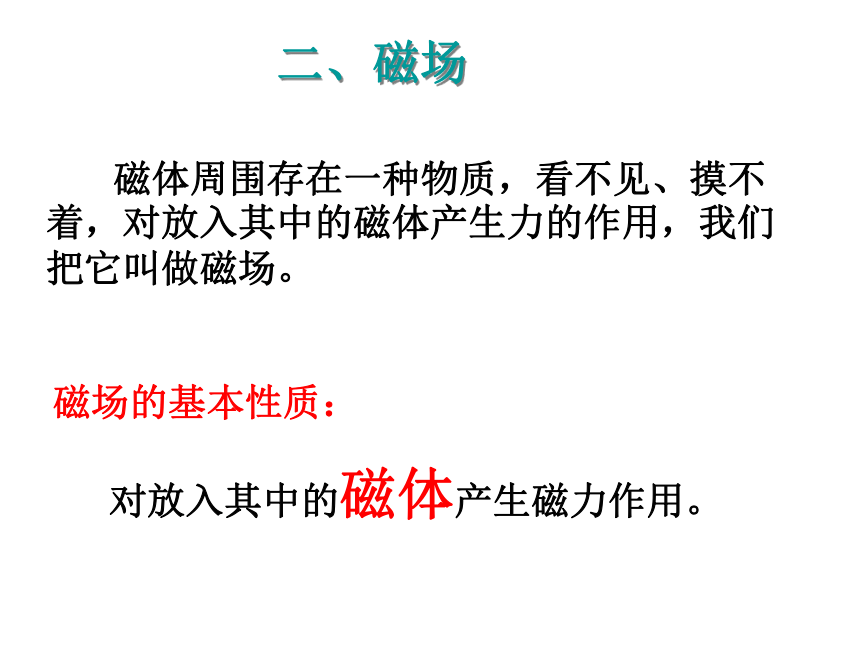

　　2、磁体是通过什么对小磁针产生力的作用的？ 磁体周围存在一种物质，看不见、摸不着，对放入其中的磁体产生力的作用，我们把它叫做磁场。磁场的基本性质：
对放入其中的磁体产生磁力作用。二、磁场

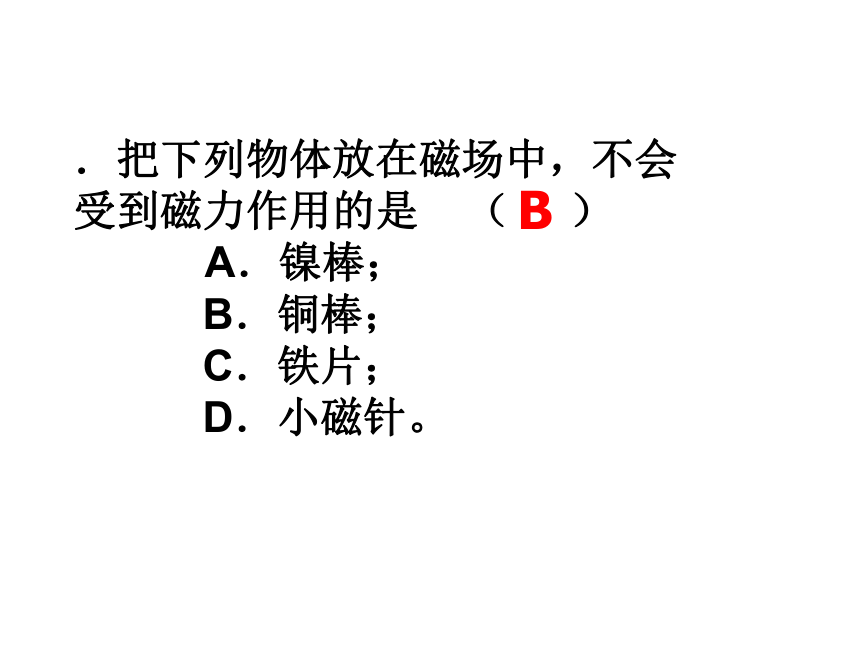

．把下列物体放在磁场中，不会受到磁力作用的是 （ ）

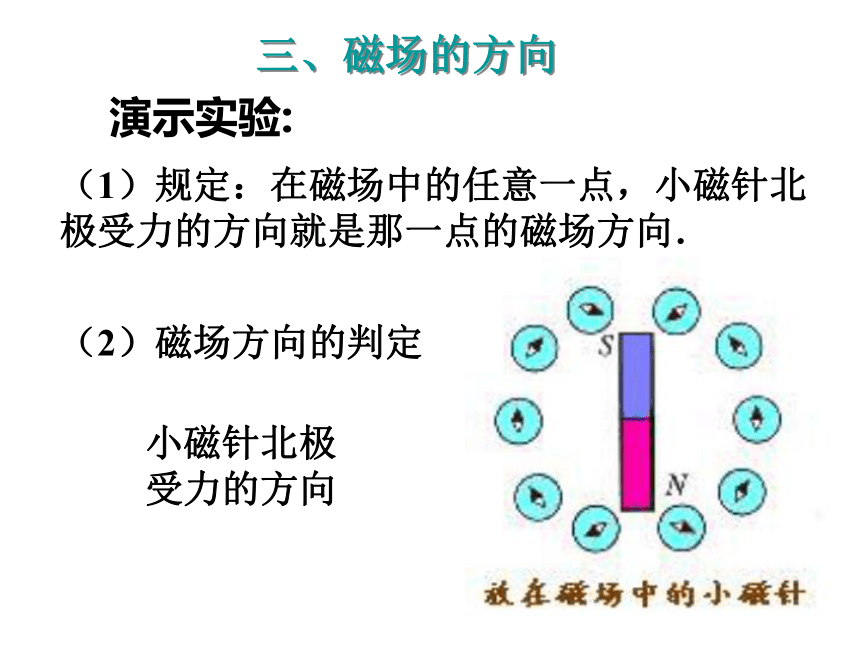

A．镍棒；　　　B．铜棒；　　　C．铁片；　　　D．小磁针。B三、磁场的方向

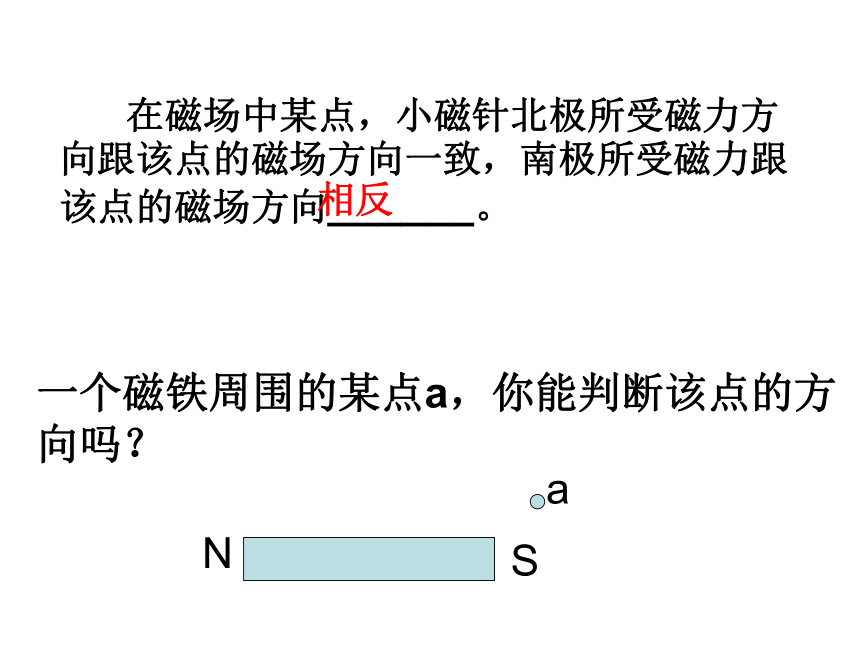

（1）规定：在磁场中的任意一点，小磁针北极受力的方向就是那一点的磁场方向．（2）磁场方向的判定小磁针北极受力的方向演示实验:一个磁铁周围的某点a，你能判断该点的方

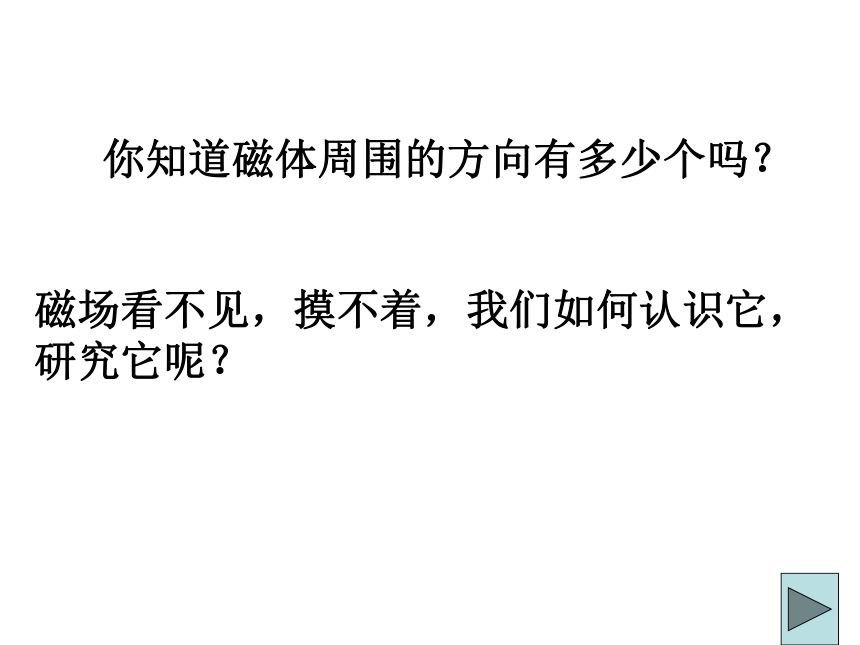

向吗？a 在磁场中某点，小磁针北极所受磁力方向跟该点的磁场方向一致，南极所受磁力跟该点的磁场方向______。相反NS你知道磁体周围的方向有多少个吗？磁场看不见，摸不着，我们如何认识它，
研究它呢？ 磁感线

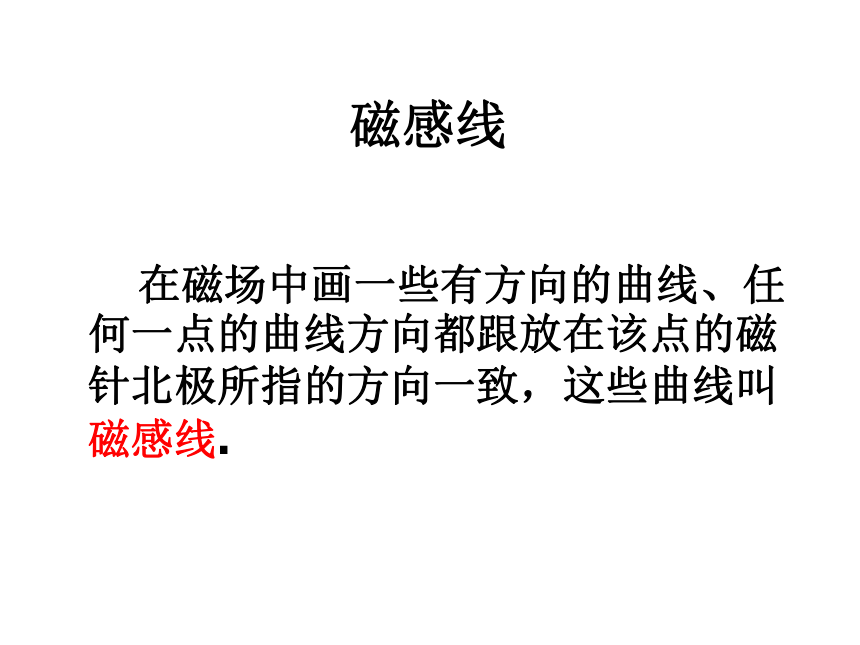

在磁场中画一些有方向的曲线、任何一点的曲线方向都跟放在该点的磁针北极所指的方向一致，这些曲线叫磁感线.磁感线蹄形磁铁磁感线条形磁铁磁感线
是假想的线，实际 存在。
在磁体外部，磁感线由 极到 极（规定）
磁感线的方向就是该点小磁针 极受力的方向，也就是小磁针静止后 极所指的方向。
磁感线的疏密表示磁场的强弱，越密表示该点磁场越 。
在空间每一点只有一个磁场方向，所以磁感线 。磁感线的特点NS北北强不相交不四个方向一致1、某点的磁场方向
2、磁场中该点的磁感线方向
3、该点小磁针N极的受力方向
4、该点小磁针静止时N极所指的方向2．磁体周围磁感应线的分布情况是 （ ）　　　A．在一个平面上；　　　B．在磁体周围的空间；　　　C．磁感应线的分布都是均匀的；　　　D．以上没有正确的。
B思考1、图上未画磁感线的地方有无磁场？2、在所画磁感应线外的一点磁场方向能不能确定？SN练习：画出下列磁体间的磁感线NS
NN
SS6．标出图中各磁场的磁感应线方向。练习1、磁体周围一条磁感线的方向如图所示，试确定 A点的磁场方向和磁体的两极7．图中所示的是小磁针静止时的指向，由此画出磁感应线的方向和标出各磁体的N、S极 思考:小磁针为什么总是一极指向北方?小磁针总是有一极指向北方地球表面一定有指向北方的磁场这磁场可能来自于地球本身地球是一个磁体地磁场 地磁场的南极和北极分别在何处？地磁场1、地磁的北极在地理位置____附近，
地磁的南极在地理位置_____附近南极北极信鸽可以从北京飞到上海,你知道它不会迷
失方向的原因吗?如果把一小块磁铁绑在信鸽的腿上,请问
它还能由北京飞到上海吗?为什么?
