浙教科学第4章 第七节 家庭用电

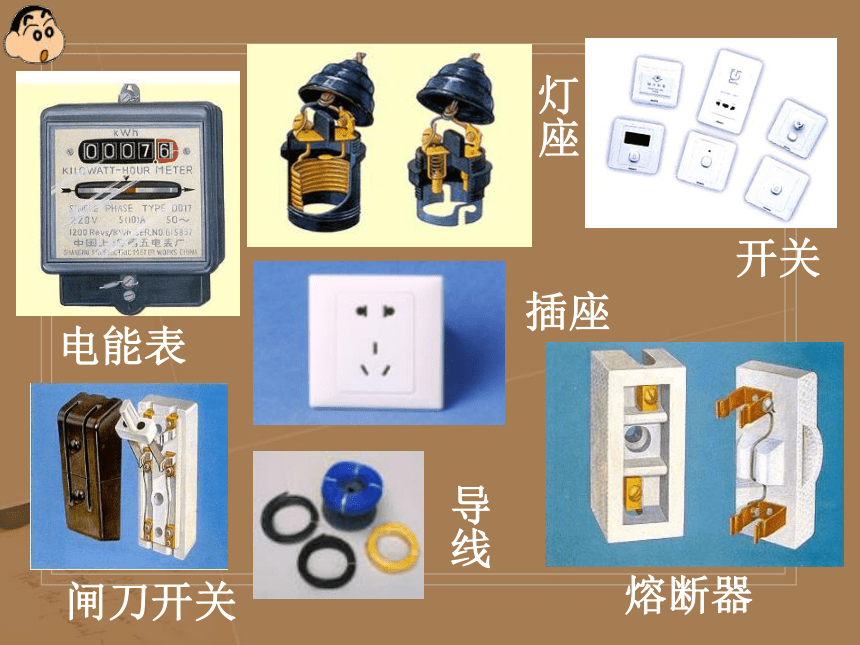

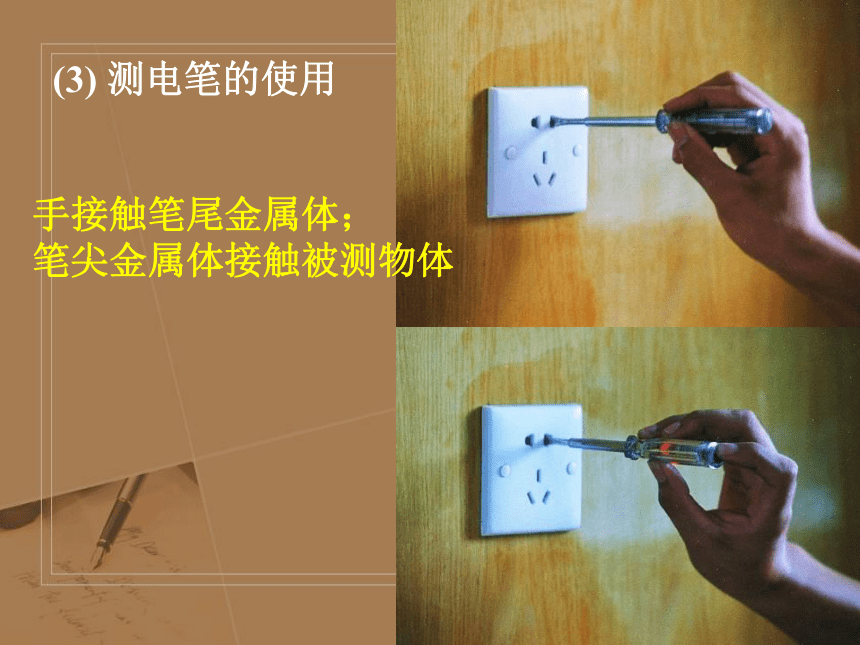

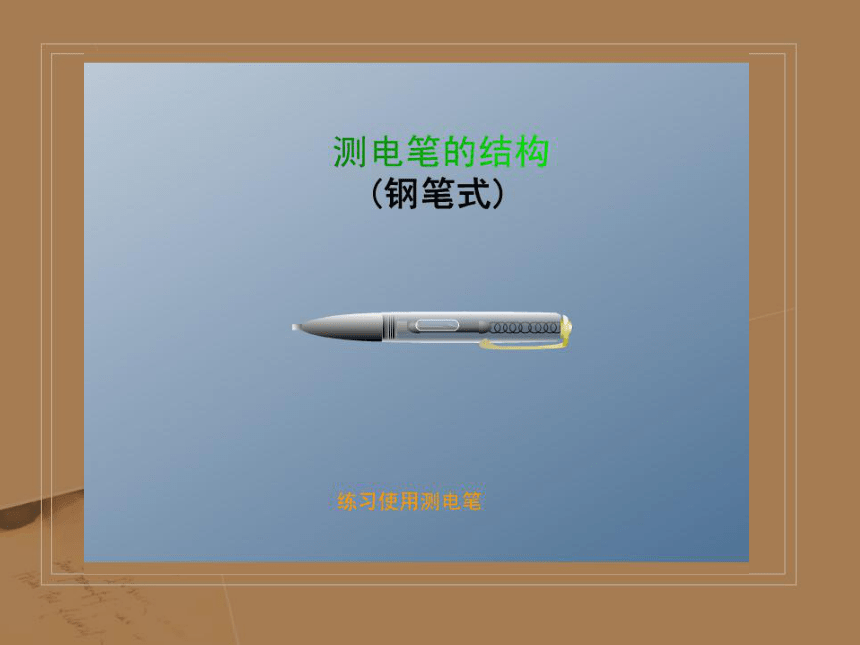

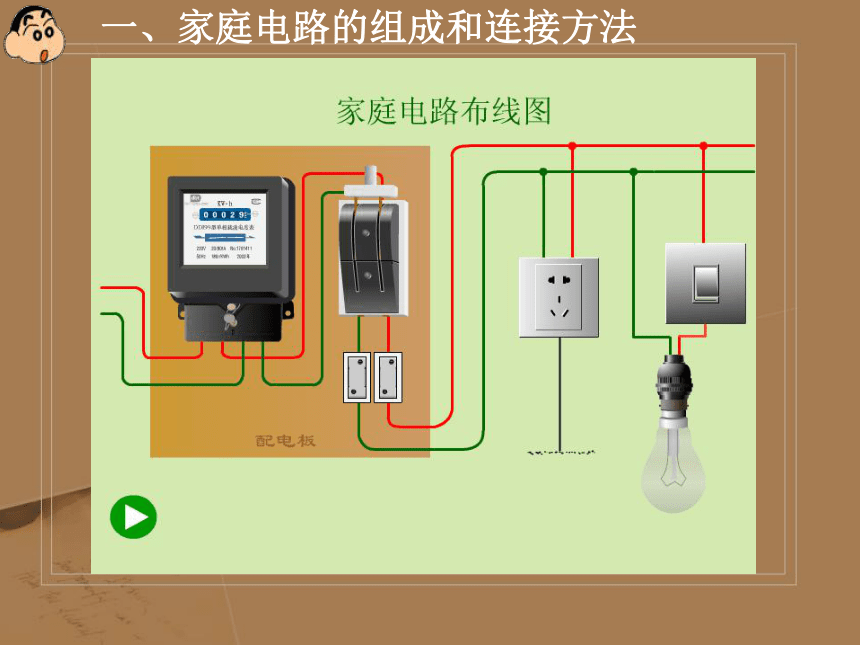

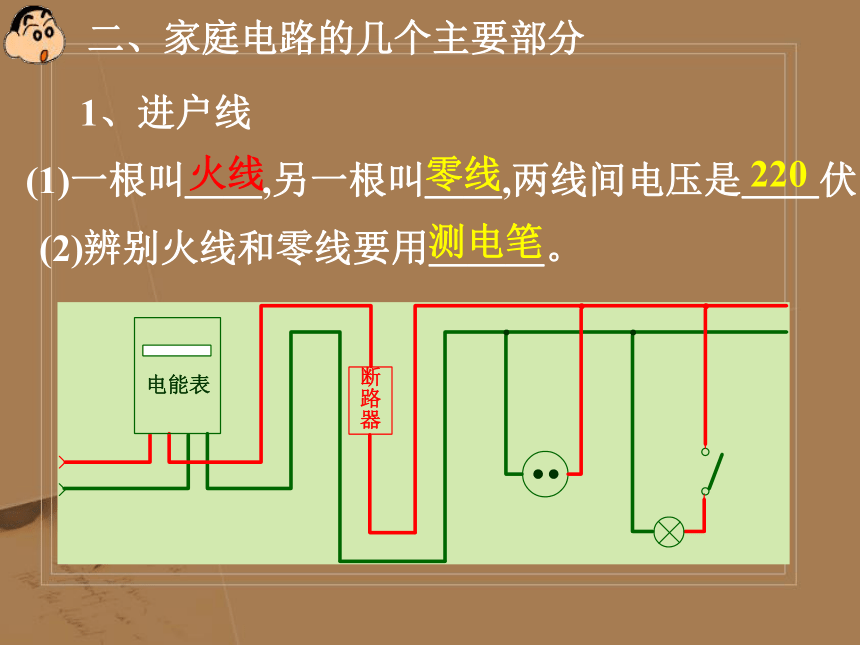

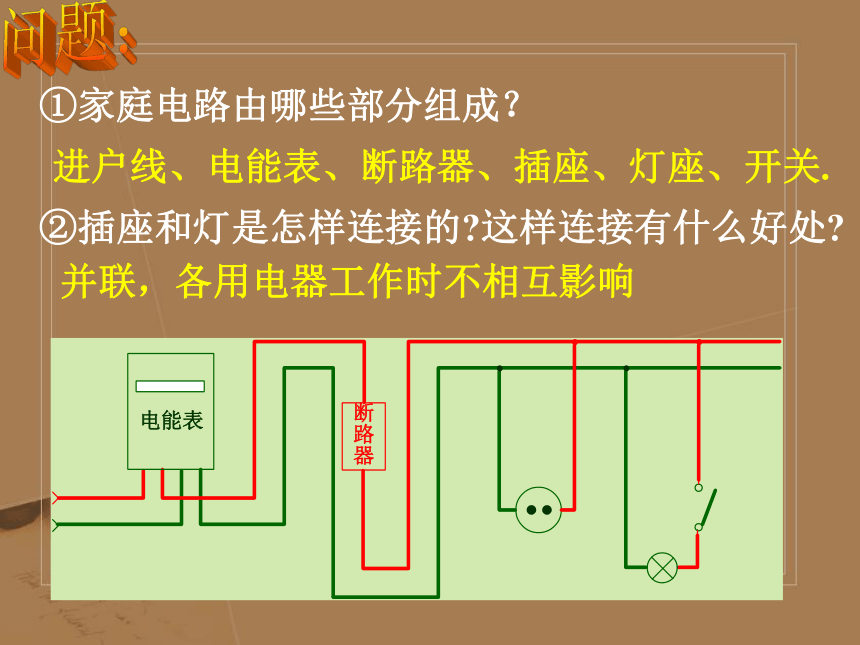

课件22张PPT。第6节考考你：你能说出这些元件的名称吗？电能表 插座熔断器开关闸刀开关灯座导线一、家庭电路的组成和连接方法②插座和灯是怎样连接的?这样连接有什么好处?问题：进户线、电能表、断路器、插座、灯座、开关.①家庭电路由哪些部分组成？并联，各用电器工作时不相互影响二、家庭电路的几个主要部分1、进户线 (1)一根叫＿＿,另一根叫＿＿,两线间电压是＿＿伏。 (2)辨别火线和零线要用＿＿＿。 零线火线220测电笔(3) 测电笔的使用手接触笔尾金属体；
笔尖金属体接触被测物体2、电能表 这个电能表能在其他国家使用吗？部分国家市电电压和频率电流过大会造成事故，采取什么措施来防止事故的发生？在电路里安装保护装置——熔断器或断路器。敞开插入式的熔断器封闭管式熔断器3、熔断器保险丝3、熔断器(1)熔断器有＿＿＿＿熔断器和＿＿＿熔断器两种 封闭管式插入式(2)熔断器内装有＿＿＿＿:a、保险丝作用：保险丝电路中电流过大时，保险丝自动熔断。1、你认为保险丝一般由什么材料做比较合适？思考：2、如果选用的保险丝额定电流值太大或太小会怎样？c、保险丝选择：保险丝的电流等于或稍大于电路中正常工作的电流。 b、保险丝材料：一般由熔点比较低的金属合金做成的。 今天你学到了什么？小结1、家庭电路的组成进户线、电能表、断路器、插座、灯座、开关.2、进户线分火线和零线,之间的电压是220伏。 3、辨别火线和零线用测电笔。 4、保险丝的作用、材料、选择。巩固练习 1、小新家里买了断路器、电能表、插座，在电路中正确的连接顺序是＿＿＿、＿＿＿、＿＿.2、小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是 （ ）
A．保险丝太粗不合规格
B．所有用电器同时工作
C．一定是由于短路现象造成的
D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载 电能表　断路器　插座D3、小新家里各用电器工作时的电流值如下：
一台电脑：0.4A，所有电灯:总0.8A,空调:1安
冰箱:0.5A,电视机:0.2A,请你帮他选择保险丝( )A、额定电流是4A的保险丝B、额定电流是2.5A的保险丝C、额定电流是3A的保险丝D、额定电流越大越好的保险丝作业本相应内容作业: 下 课 啦 ！
