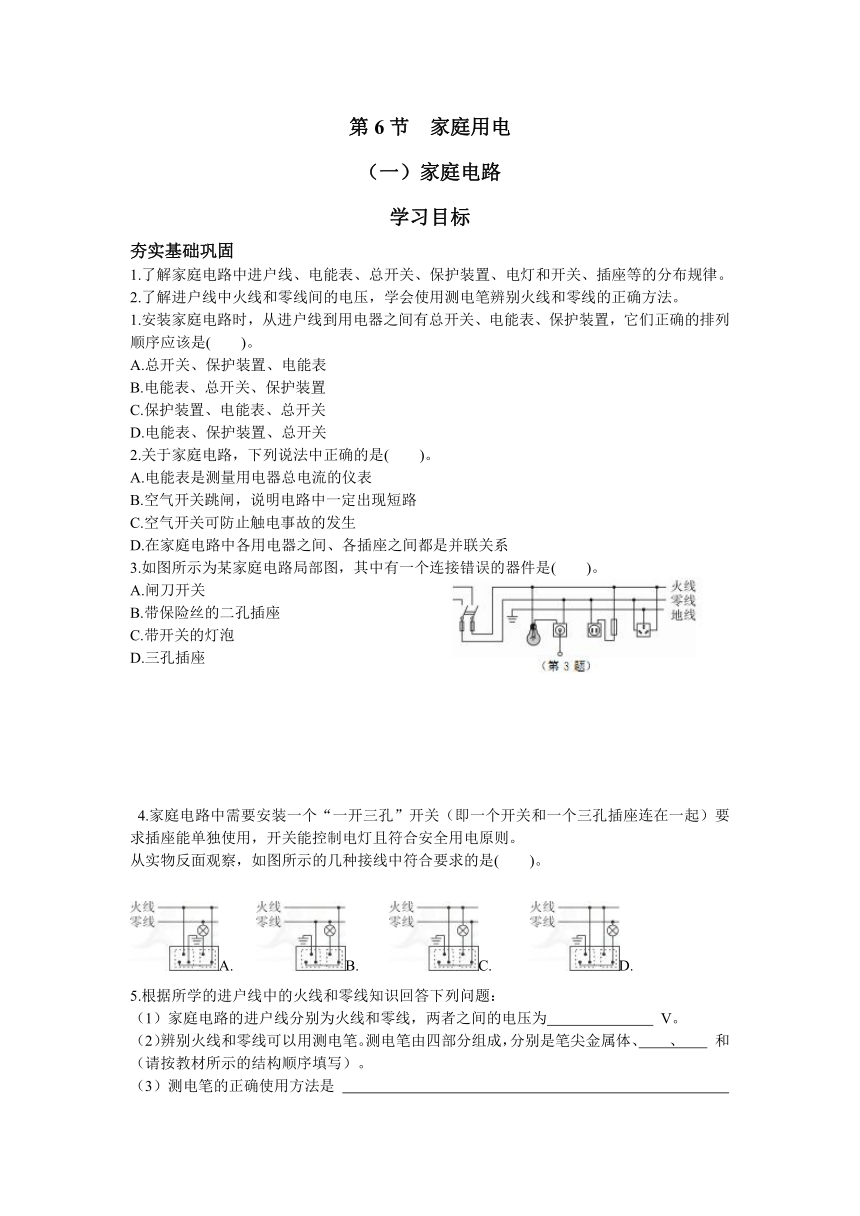

第6节 家庭用电
（一）家庭电路
学习目标
夯实基础巩固
1.了解家庭电路中进户线、电能表、总开关、保护装置、电灯和开关、插座等的分布规律。
2.了解进户线中火线和零线间的电压，学会使用测电笔辨别火线和零线的正确方法。
1.安装家庭电路时，从进户线到用电器之间有总开关、电能表、保护装置，它们正确的排列顺序应该是( )。
A.总开关、保护装置、电能表
B.电能表、总开关、保护装置
C.保护装置、电能表、总开关
D.电能表、保护装置、总开关
2.关于家庭电路，下列说法中正确的是( )。
A.电能表是测量用电器总电流的仪表
B.空气开关跳闸，说明电路中一定出现短路
C.空气开关可防止触电事故的发生
D.在家庭电路中各用电器之间、各插座之间都是并联关系
3.如图所示为某家庭电路局部图，其中有一个连接错误的器件是( )。
A.闸刀开关
B.带保险丝的二孔插座
C.带开关的灯泡
D.三孔插座
4.家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）要求插座能单独使用，开关能控制电灯且符合安全用电原则。
从实物反面观察，如图所示的几种接线中符合要求的是( )。
A. B. C. D.
5.根据所学的进户线中的火线和零线知识回答下列问题：
（1）家庭电路的进户线分别为火线和零线，两者之间的电压为 V。
（2）辨别火线和零线可以用测电笔。测电笔由四部分组成，分别是笔尖金属体、 、 和 （请按教材所示的结构顺序填写）。
（3）测电笔的正确使用方法是
。

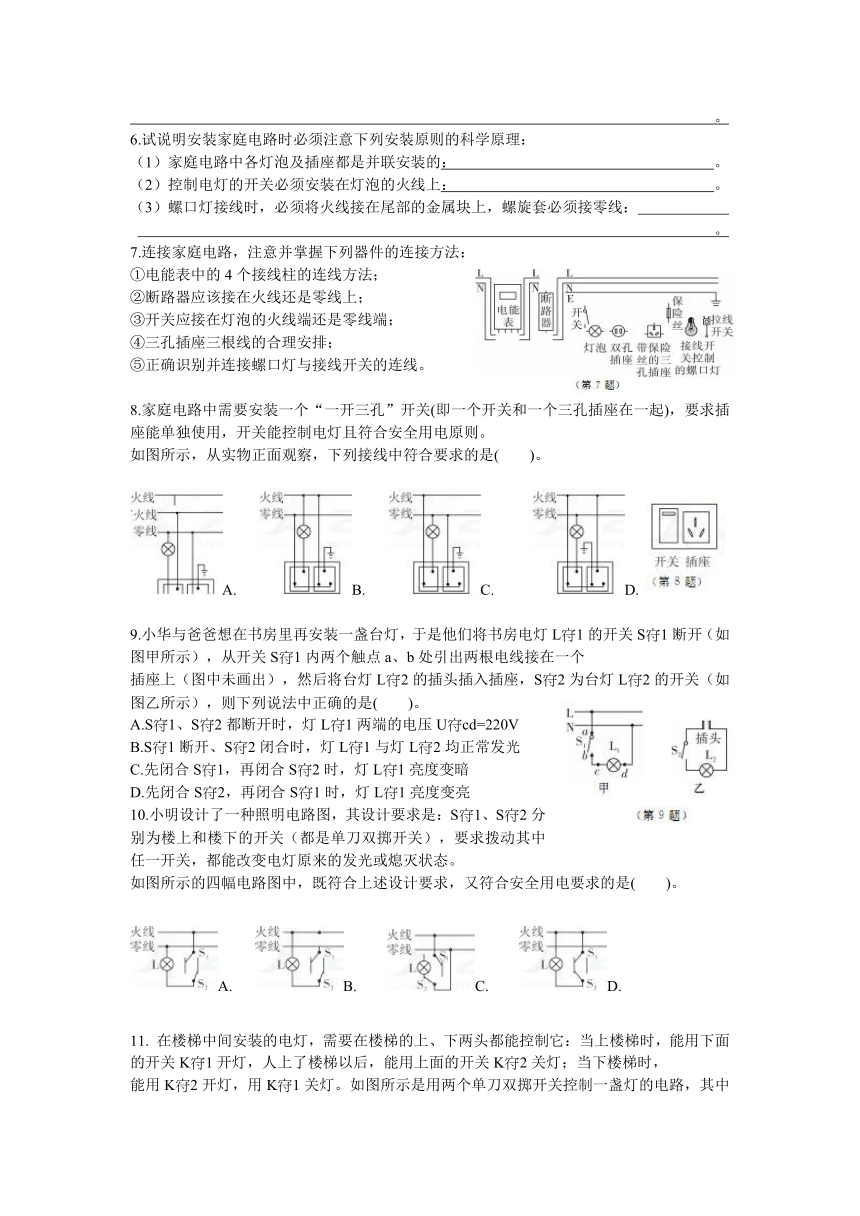

6.试说明安装家庭电路时必须注意下列安装原则的科学原理：
（1）家庭电路中各灯泡及插座都是并联安装的： 。
（2）控制电灯的开关必须安装在灯泡的火线上： 。
（3）螺口灯接线时，必须将火线接在尾部的金属块上，螺旋套必须接零线：
。
7.连接家庭电路，注意并掌握下列器件的连接方法：
①电能表中的4个接线柱的连线方法；
②断路器应该接在火线还是零线上；
③开关应接在灯泡的火线端还是零线端；
④三孔插座三根线的合理安排；
⑤正确识别并连接螺口灯与接线开关的连线。
8.家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座在一起)，要求插座能单独使用，开关能控制电灯且符合安全用电原则。
如图所示，从实物正面观察，下列接线中符合要求的是( )。
A. B. C. D.

9.小华与爸爸想在书房里再安装一盏台灯，于是他们将书房电灯L?1的开关S?1断开（如图甲所示），从开关S?1内两个触点a、b处引出两根电线接在一个
插座上（图中未画出），然后将台灯L?2的插头插入插座，S?2为台灯L?2的开关（如图乙所示），则下列说法中正确的是( )。
A.S?1、S?2都断开时，灯L?1两端的电压U?cd=220V
B.S?1断开、S?2闭合时，灯L?1与灯L?2均正常发光
C.先闭合S?1，再闭合S?2时，灯L?1亮度变暗
D.先闭合S?2，再闭合S?1时，灯L?1亮度变亮
10.小明设计了一种照明电路图，其设计要求是：S?1、S?2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。
如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是( )。
A. B. C. D.
11. 在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K?1开灯，人上了楼梯以后，能用上面的开关K?2关灯；当下楼梯时，

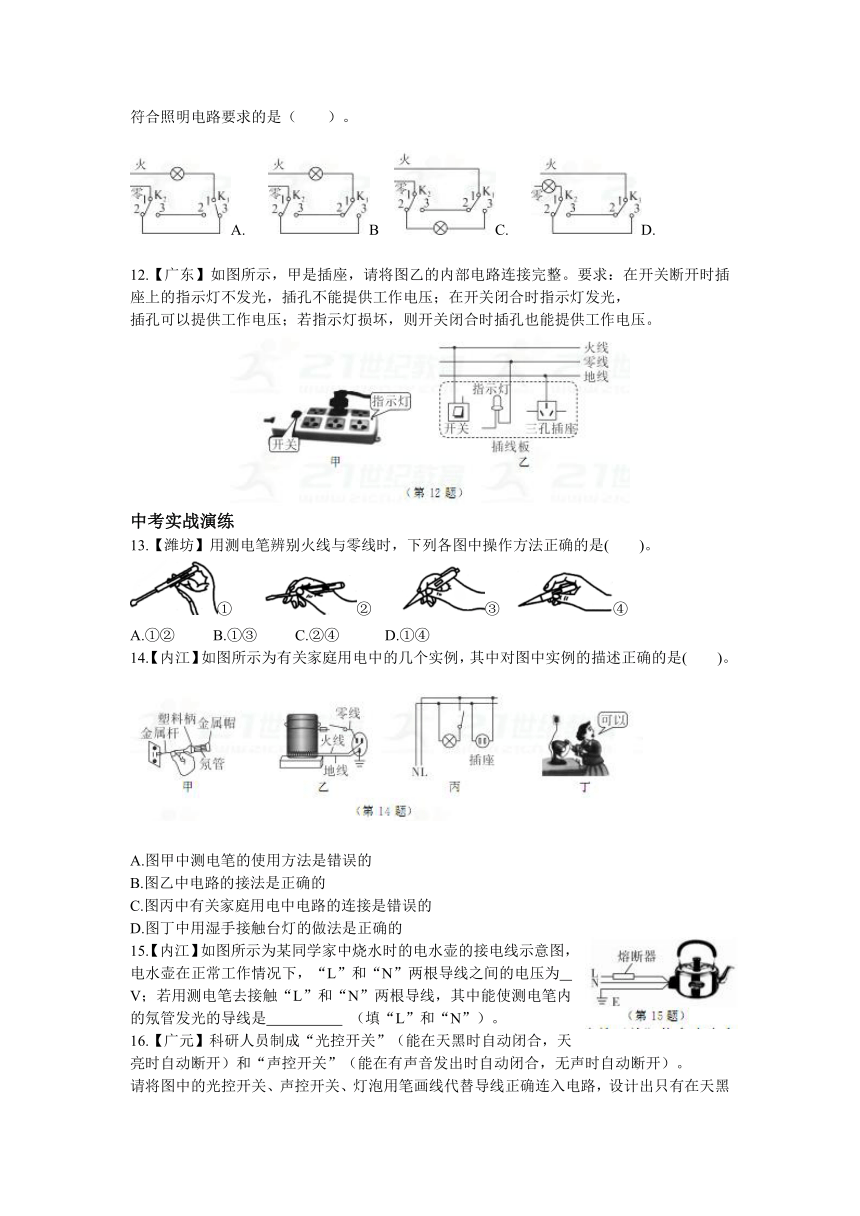

能用K?2开灯，用K?1关灯。如图所示是用两个单刀双掷开关控制一盏灯的电路，其中符合照明电路要求的是（ ）。
A. B C. D.
12.【广东】如图所示，甲是插座，请将图乙的内部电路连接完整。要求：在开关断开时插座上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，
插孔可以提供工作电压；若指示灯损坏，则开关闭合时插孔也能提供工作电压。
中考实战演练
13.【潍坊】用测电笔辨别火线与零线时，下列各图中操作方法正确的是( )。
① ② ③ ④
A.①② B.①③ C.②④ D.①④
14.【内江】如图所示为有关家庭用电中的几个实例，其中对图中实例的描述正确的是( )。

A.图甲中测电笔的使用方法是错误的
B.图乙中电路的接法是正确的
C.图丙中有关家庭用电中电路的连接是错误的
D.图丁中用湿手接触台灯的做法是正确的
15.【内江】如图所示为某同学家中烧水时的电水壶的接电线示意图，电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为
V；若用测电笔去接触“L”和“N”两根导线，其中能使测电笔内的氖管发光的导线是 （填“L”和“N”）。

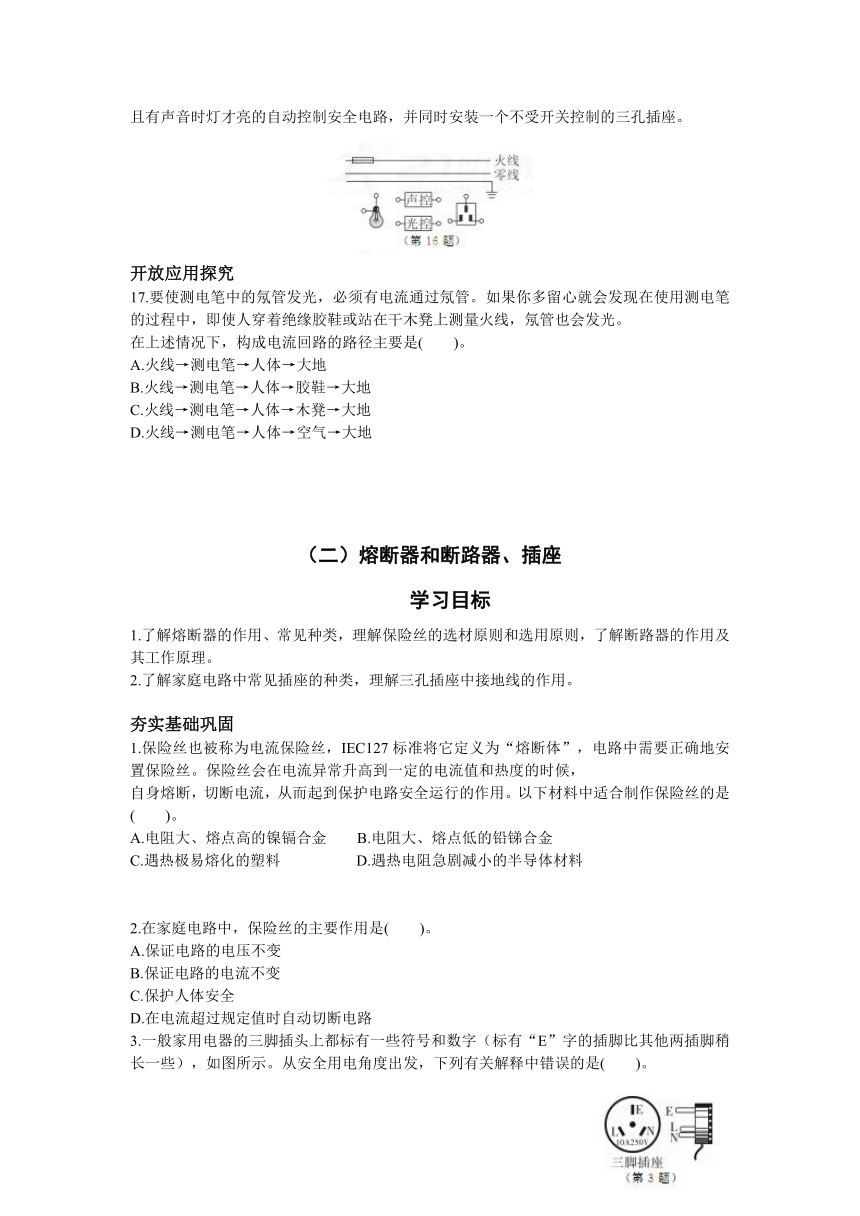

16.【广元】科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）。
请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。
开放应用探究
17.要使测电笔中的氖管发光，必须有电流通过氖管。如果你多留心就会发现在使用测电笔的过程中，即使人穿着绝缘胶鞋或站在干木凳上测量火线，氖管也会发光。
在上述情况下，构成电流回路的路径主要是( )。
A.火线→测电笔→人体→大地
B.火线→测电笔→人体→胶鞋→大地
C.火线→测电笔→人体→木凳→大地
D.火线→测电笔→人体→空气→大地
（二）熔断器和断路器、插座
学习目标
1.了解熔断器的作用、常见种类，理解保险丝的选材原则和选用原则，了解断路器的作用及其工作原理。
2.了解家庭电路中常见插座的种类，理解三孔插座中接地线的作用。
夯实基础巩固
1.保险丝也被称为电流保险丝，IEC127标准将它定义为“熔断体”，电路中需要正确地安置保险丝。保险丝会在电流异常升高到一定的电流值和热度的时候，
自身熔断，切断电流，从而起到保护电路安全运行的作用。以下材料中适合制作保险丝的是( )。
A.电阻大、熔点高的镍镉合金 B.电阻大、熔点低的铅锑合金
C.遇热极易熔化的塑料 D.遇热电阻急剧减小的半导体材料
2.在家庭电路中，保险丝的主要作用是( )。
A.保证电路的电压不变
B.保证电路的电流不变
C.保护人体安全
D.在电流超过规定值时自动切断电路
3.一般家用电器的三脚插头上都标有一些符号和数字（标有“E”字的插脚比其他两插脚稍长一些），如图所示。从安全用电角度出发，下列有关解释中错误的是( )。
A.此插头能承受的最大电压是250 V
B.标有“E”字的插脚一定接地线
C.当拔下插头的瞬间用电器外壳首先与地线断开
D.当插头插入插座的瞬间，用电器外壳先接地
4.从外观上分析判断，下列电器中可以不使用三脚插头的是( )。
A.塑壳电风扇 B.滚筒洗衣机
C.台式电脑 D.家用微波炉
5.新建的居民住宅大多安装了自动开关，其作用相当于家庭电路中的总开关和 ，其原理如图。当电路电流过大时，
电磁铁的磁性将变 （填“强”或“弱”），吸引衔铁的力变 （填“大”或“小”），使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用。
6.查阅以前所学的科学教材，将有关金属材料的熔点填入下表，并回答下列问题：
（1）制造保险丝的金属材料一般选用铅锑合金而不选用铜、铁或水银，其原因是

。
（2）制造保险丝的材料一般是铅锑合金。在家庭电路中绝不能用铜丝或铁丝来代替保险丝，其原因是
。
（3）选用保险丝的原则是 。
7.在断路器（空气开关）普及之前，家庭电路及工农业生产中普遍大量使用闸刀开关和普通的敞开插入式熔断器。如图甲所示为闸刀开关结构示意图，
图乙为闸刀开关和熔断器电路连接图。回答下列问题：
（1）闸刀开关必须安装在熔断器之前的原因是 。
（2）安装闸刀开关必须动触头在上，静触头在下，原因是
。
能力提升培优
8.关于空气开关与漏电保护器的说法中，正确的是( )。
A.空气开关只在电路短路时切断电路
B.漏电保护器只在功率过大时切断电路
C.站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D.站在地上的人接触火线发生触电时，空气开关自动切断电路
9.如图所示为家庭用插座，在使用时，按下开关指示灯亮，每个插座均能独立工作；断开开关，指示灯熄灭，插座不能工作。下列各图中，能正确反应插座的电路图是( )。
A.B.C. D.
10.小红家的电路进户总开关上安装着漏电保护器。如图所示为漏电保护器铭牌上所提供的一些数据，下列解释中正确的是( )。
A.只有当进户电压大于220 V或用电电流大于20 A时，才能起到保护作用
B.当漏电电流达到15 mA时就能起保护作用
C.当漏电持续0?1 s以上时会自动切断电路
D.当漏电电流大于30 mA时，会在0?1 s以内自动切断电路
11.小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，
就可以将A孔接地了。如果按小明的说法连接，那么当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是( )。
A.用电器开关闭合时，外壳会带电，人接触外壳易触电
B.用电器外壳无法接地，若用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C.无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D.用电器开关闭合时，会短路，造成电流过大，引起火灾
12.如图甲所示为封闭管式熔断器，其结构一般为保险丝被封闭在陶瓷或玻璃管中，连接在两端的金属帽上。如图乙所示为常见的敞开插入式熔断器，
其座和盖均为陶瓷材质，陶瓷盖上装有铜质插片和接线柱，将保险丝接在陶瓷盖的接线柱插入熔断器座上即可。
（1）试比较两种熔断器的优缺点： 。
（2）电视机等家电中应选用的熔断器是 （填“甲”或“乙”）。
13.现代家庭中常用一种断路器来代替闸刀开关和保险丝，如图甲所示。当电流达到额定值的一定倍数时可以自动切断电路。从而起到电路过载或短路的保护作用。
故障排除后，断路器能手动复位，接通电路。断路器也能手动切断电路。断路器因方便、安全而越来越得到普及。如图乙所示为一种断路器的工作原理图。
（1）家庭电路中的每一路电（如厨房电路）都会安装一个断路器，则应将断路器安装在这一电路的 （填“火”或“零”）线上，原因是 。
（2）如图乙所示的断路器工作原理图中，电路中电流过大时，双金属片会发热而弯曲，从而使开关断开。双金属片一般采用铜合金片和钢片制成，两种材料的热胀冷缩系数不同。
已知，铜合金的热胀冷缩系数较大，温度变化时更易发生体积变化，则图中双金属片的右侧材料为 。
（3）断路器动作后不能自动复位，而必须人工复位，这样设计的好处是
。
14.空气断路器，又名空气开关，是断路器的一种，其作用相当于保险丝，即当电路中电流过大时自动切断电路从而保护电路的安全。如图所示为空气开关的工作原理图，
请根据图示及其工作过程，简要说明其工作原理或现象原因。
(
中考实战演练
15.【陕西】如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，
用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是( )。
A.插座短路
B.电热壶短路
C.AB间断路
D.CD间断路
16.如图所示为安装了漏电保护器的家庭电路，当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时会迅速切断电路，从而起到保护作用，
甲、乙两处分別装用电器和开关。对此电路，下列说法中正确的是( )。
A.甲处应装用电器，乙处应装开关
B.电路中装有漏电保护器，更换灯泡不用断开电源
C.若在图中C处不慎触电时，漏电保护器不会切断电路
D.若人体电阻为10kΩ，触电时通过人体的电流为22mA
17.在家庭电路中，用电器越多电路中的总电流 （填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要 （填“串联”或“并联”）保险丝。
实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），
其中不容易造成接触不良的是 （填“甲”或“乙”）。
甲 乙
(第17题)
18.家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，
与熔断的保险丝并联，然后只闭合开关S、S?1，若灯L正常发光说明灯L?1；只闭合开关S、S2，若灯L发出暗红色的光（发光不正常），
说明灯L2 （填“正常”“短路”或“断路”）。只闭合开关S、S1，灯L发出暗红色的光，而只闭合开关S、S2，灯L不亮，
可能的原因是 。
开放应用探究
19.如图所示为一种漏电保护装置的设计图，图中a为双线并绕的线圈与铁芯，b为衔铁与触片组成的开关，c为带锁止钩的金属簧片，锁止钩的作用是当开关b断开后，需人工复位才能闭合。请分析该装置的漏电保护原理。
20.请仔细阅读下表，将你发现的有关规律填在相应的横线上（要求写出两个结论）。
（1）根据表中有关文字或数据将你发现的有关规律填在相应的横线上（要求写出两个结论）：
① ；② 。
（2）建议电工师傅在更换保险丝后一定要洗手，其原因是
。
