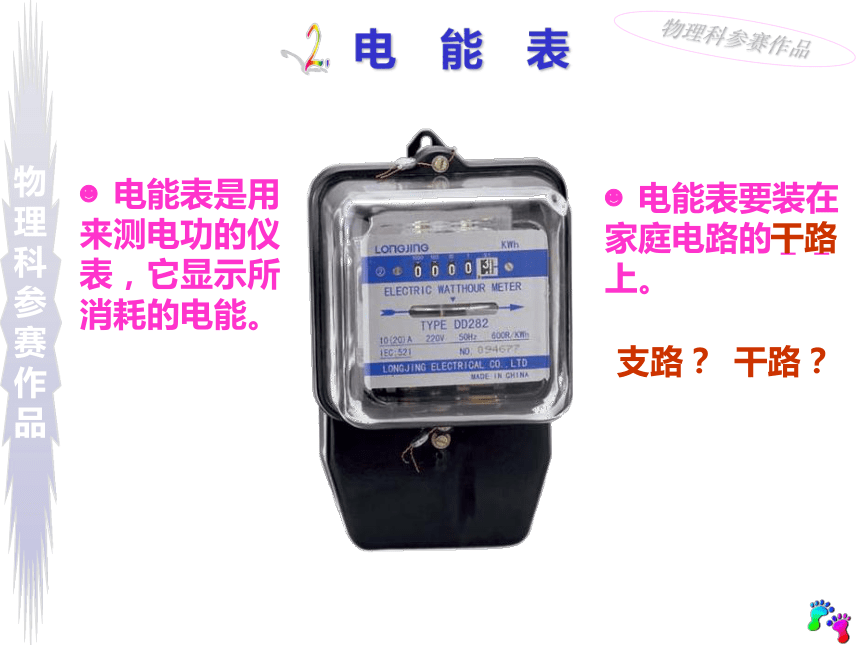

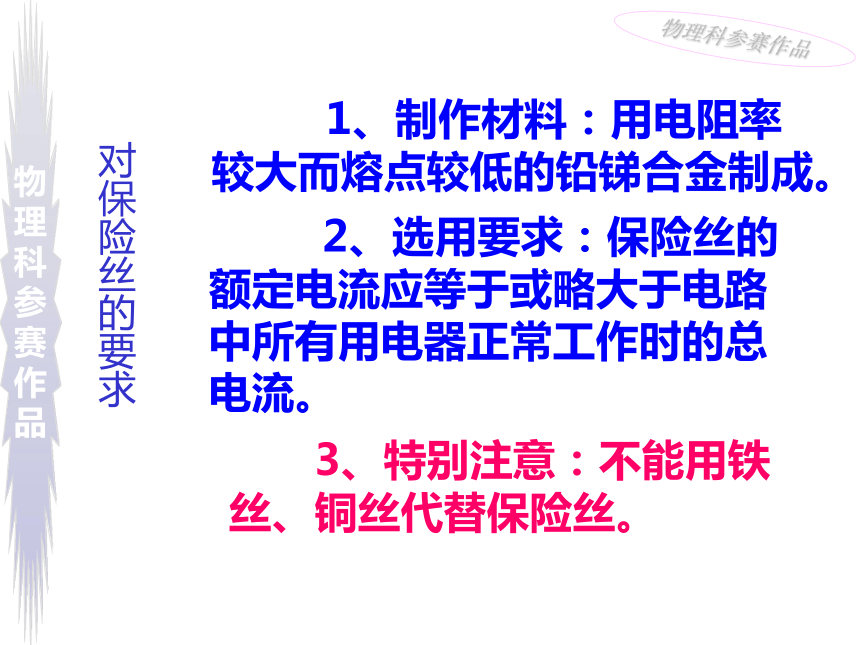

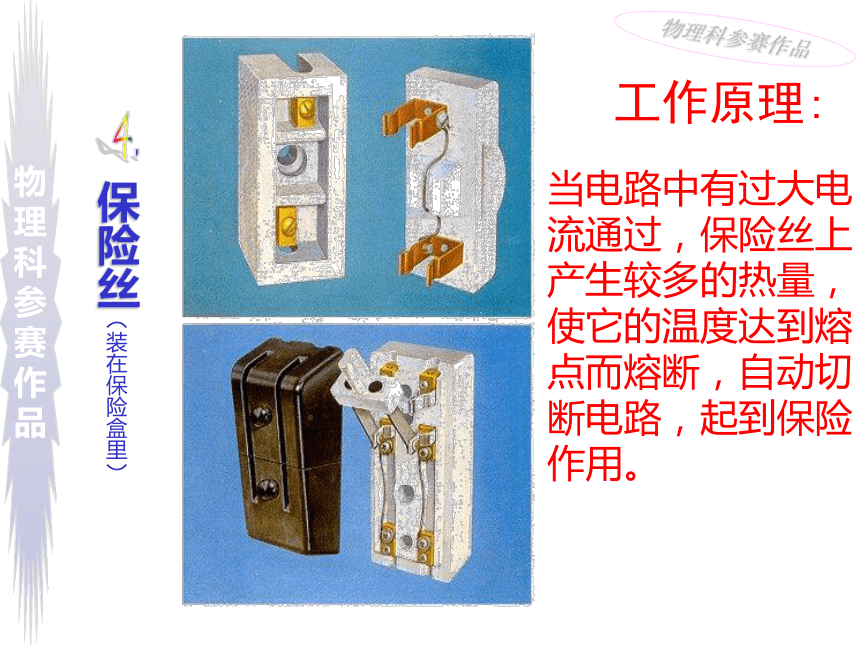

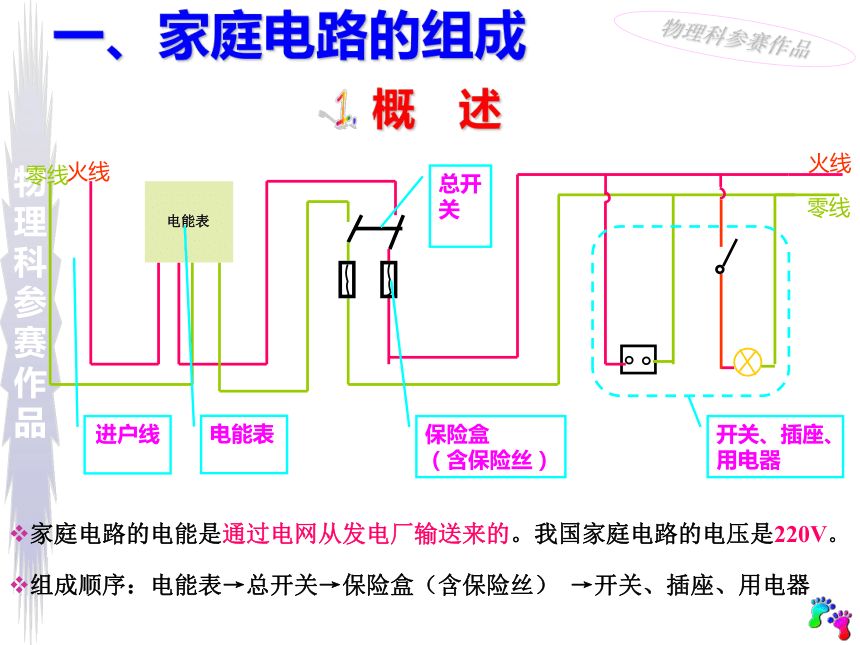

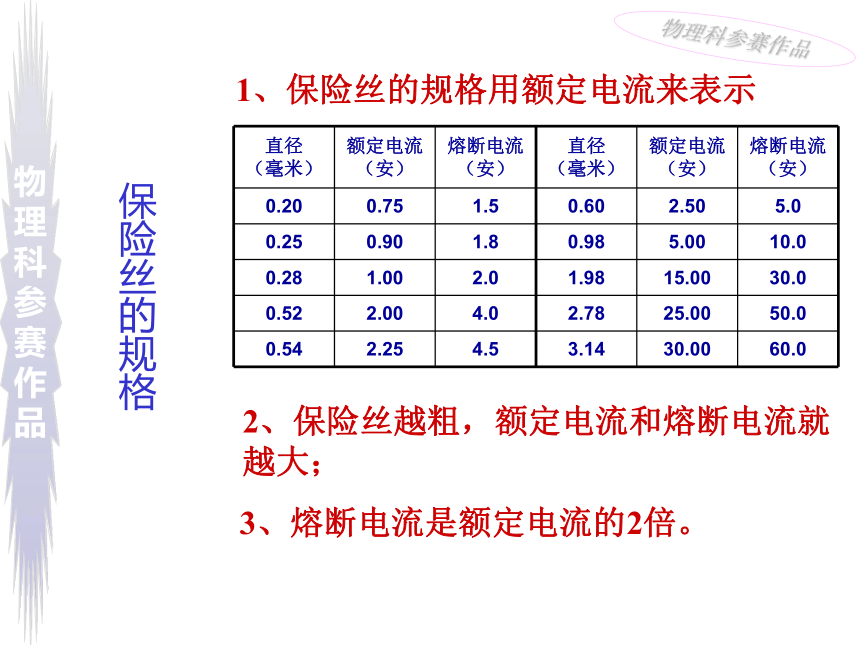

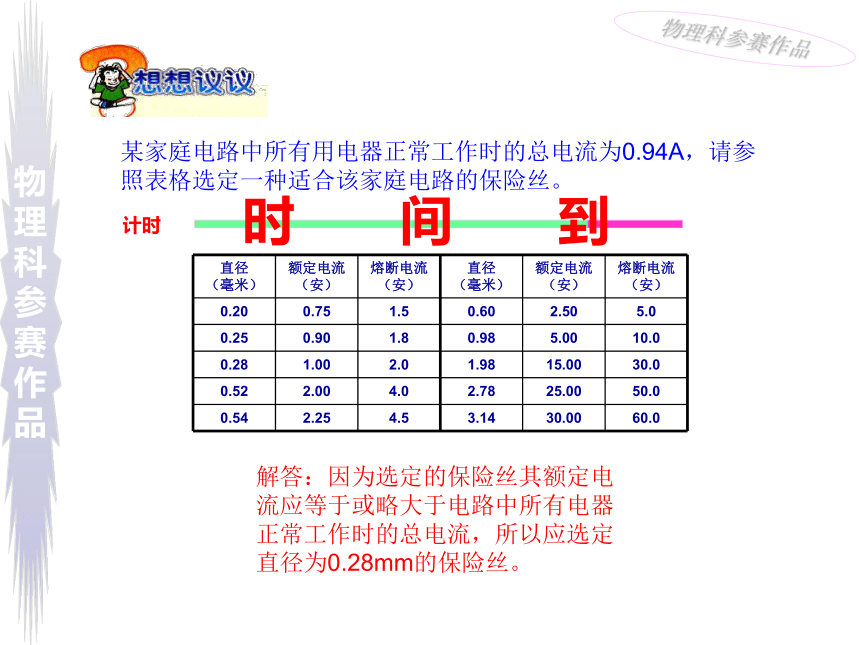

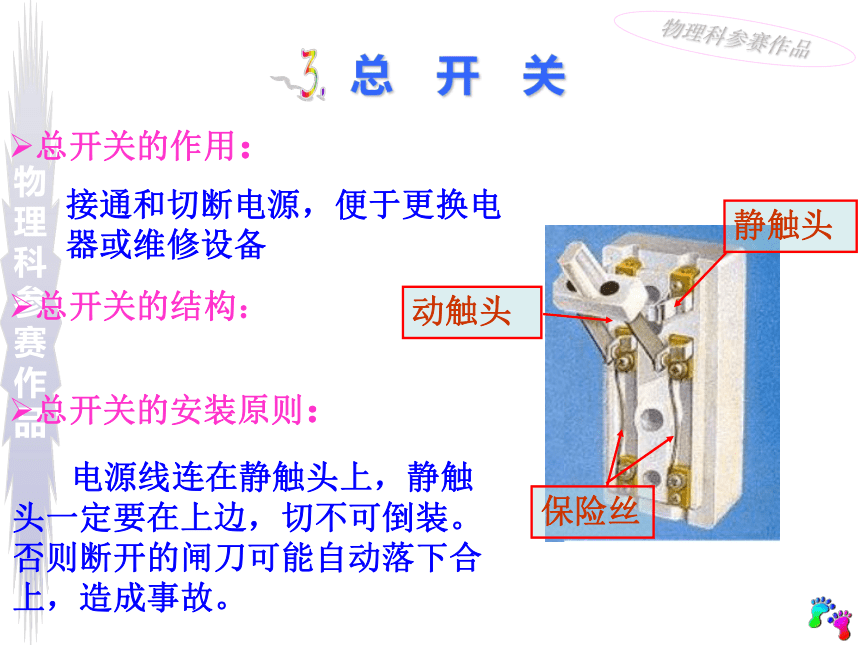

课件27张PPT。Physics第八章　电功率第六节生活用电常识学海无涯苦作舟书山有路勤为径一、家庭电路的组成2、电能表3、总开关4、保险丝二、火线和零线1、什么是火线和零线2、电灯及其开关的接法3、试电笔三、插座、插头及漏电保护器四、两种类型的触电五、触电的急救六、想想议议1、概述一、家庭电路的组成进户线电能表总开关保险盒（含保险丝）家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是220V。组成顺序：电能表→总开关→保险盒（含保险丝） →开关、插座、用电器概　述1.电　能　表2.?电能表是用来测电功的仪表，它显示所消耗的电能。?电能表要装在家庭电路的＿＿　　　　上。支路？干路？干路总开关的作用：接通和切断电源，便于更换电器或维修设备总开关的结构：总开关的安装原则： 电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。总　开　关3.工作原理:当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险丝（装在保险盒里）4.1、保险丝的规格用额定电流来表示2、保险丝越粗，额定电流和熔断电流就越大；3、熔断电流是额定电流的2倍。保险丝的规格 1、制作材料：用电阻率较大而熔点较低的铅锑合金制成。 2、选用要求：保险丝的额定电流应等于或略大于电路中所有用电器正常工作时的总电流。 3、特别注意：不能用铁丝、铜丝代替保险丝。对保险丝的要求某家庭电路中所有用电器正常工作时的总电流为0.94A，请参照表格选定一种适合该家庭电路的保险丝。解答：因为选定的保险丝其额定电流应等于或略大于电路中所有电器正常工作时的总电流，所以应选定直径为0.28mm的保险丝。计时时　　间　　到附带新型保险装置的开关—空气开关保险装置附加在总开关上，当电路中的电流过大时，保险装置会使开关自动断开，切断电路（跳闸）。解决问题后，用手重新闭合开关就可以了。进户线（两根线）火线（又名端线）零线（户外接地）线间电压:220V二、火线和零线什么是火线和零线1.电灯及其开关的接法 控制电灯的开关应与电灯串联。2.电灯的开关接在零线和灯泡之间电灯的开关接在火线和灯泡之间笔形试电笔螺丝刀形试电笔试电笔3.　　手接触笔尾金属体，笔尖金属体接触导线。手指千万不能碰到笔尖。试电笔的使用方法氖管发光的是火线　但手不接触笔尾金属体时，笔尖金属体即使触到火线，氖管也不会发光　　　　　　接火线接零线接地接用电器接用电器外壳接用电部分三、插座、插头及漏电保护器用电器外壳接地插座与插头交界处用电器外壳没有接地漏电保护器如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，“漏电保护器”会迅速切断电流，对人体起到保护作用。四、两种类型的触电零线火线火线零线双线触电单线触电导线、人体和电网中的供电设备构成闭合回路导线、人体、大地和电网中的供电设备构成闭合回路要点：是否构成闭合回路触及高压线电线上晾物品机壳没有接地绝缘皮破损易触电的情形五、触电的急救必要时对触电者进行人工呼吸，同时尽快通知医务人员抢救立即设法切断电源用绝缘棒将电线挑离人体村民王某的洗衣机突然不转了，请来了本村的小刘，小刘虽不懂多少电学知识，但胆子大，敢动手。洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在插座上，由于家里没有三孔的插座，就安装了两孔的，多年来倒也好使，啥事也没有。
小刘拿来了工具，打开洗衣机，用手东摸西摸，嘴里说：“小意思，无非是接触不良。”王某心想：“小刘的确有胆量，修洗衣机也不用断电。”突然，小刘身子一颤，倒在洗衣机上。王某吓坏了！大喊：“有人触电了。”人们赶忙找来医生，赶到现场，切断了电源，经抢救无效，触电身亡。
阅读下面短文，根据安全用电常识，简要提出文中悲剧的原因？
计时时　　间　　到再见 家庭经常用的三孔插座和三脚插头，如图所示,下面哪种接法正确(??? )
???A.E孔接地，E脚接用电器外壳
???B.L孔接地，L脚接用电器外壳
???C.N孔接地，N脚接用电器外壳
???D.没有规定A 用 ????????可判断哪条是火线．使用时，手指按住??????? ?，用笔尖接触 ????????。如果被测导线是火线，则氖管 ????????。如果被测导线是零线，则氖管 ????????。试电笔笔尾金属体导线发光不发光在下面情况下，会造成触电事故的是（??? ）
A.站在干燥木凳上的人单手接触火线
B.站在地上的人单手接触零线
C.站在干燥的木凳上的人双手同时接触火线
D.站在地上的人双手触到火线下列关于试电笔的操作和判断正确的是（?? ）
A.用手握住试电笔的绝缘部分，让笔尖接触电线，如氖管不发光，表示接触的是零线
B.用手握住试电笔，让笔尖接触电线，如氖管不发光，表示接触的是火线
C.用手接触笔尾金属体，让笔尖接触电线，如氖管发光，表示接触的是零线
D.用手接触笔尾金属体，让笔尖接触电线，如氖管发光，表示接触的是火线DD
