第4章 电和磁》第五节 磁生电

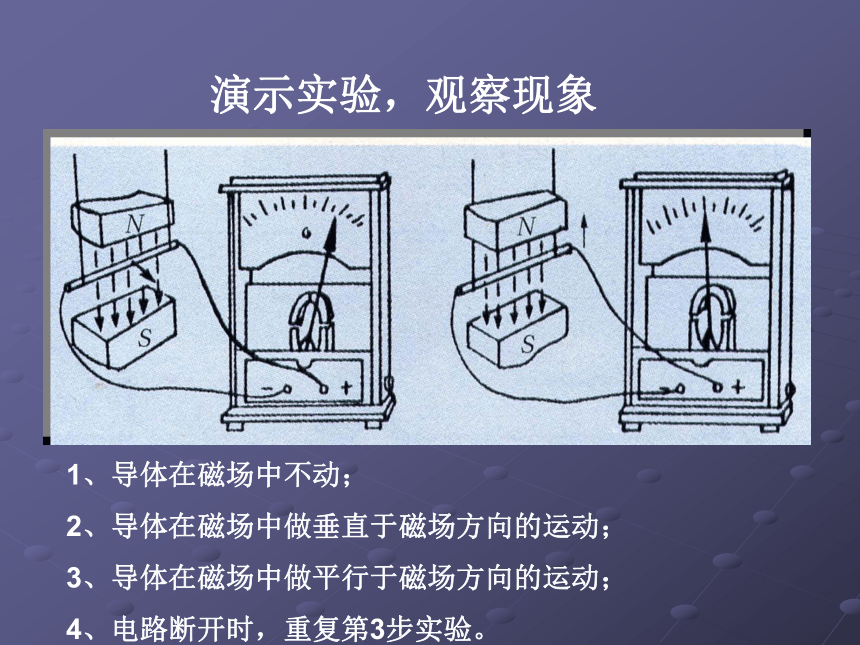

课件14张PPT。第五节 磁生电演示实验，观察现象1、导体在磁场中不动；
2、导体在磁场中做垂直于磁场方向的运动；
3、导体在磁场中做平行于磁场方向的运动；

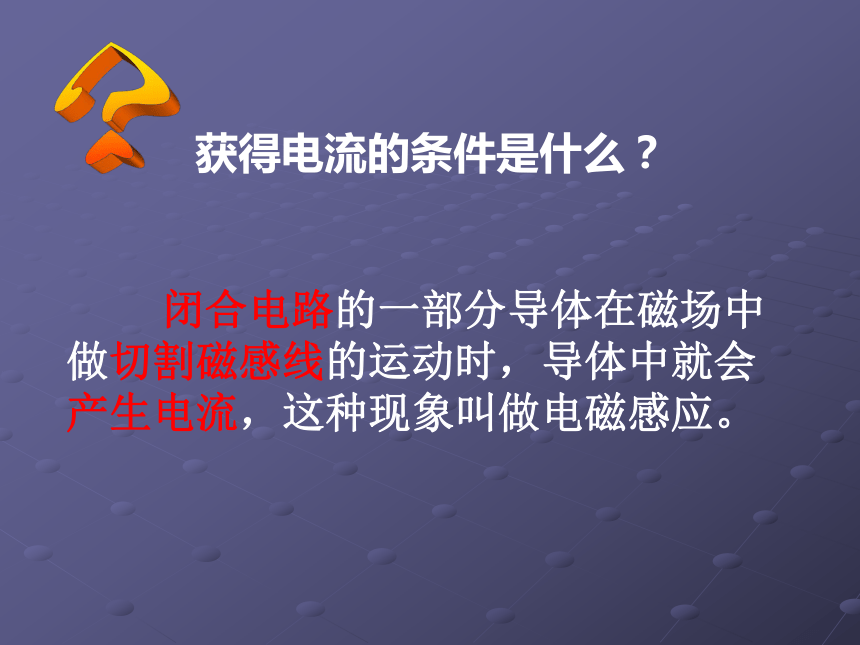

4、电路断开时，重复第3步实验。实验记录：指针不偏转指针不偏转指针不偏转指针偏转指针偏转，方向与上面相反指针不偏转无电流无电流无电流有电流有电流无电流？获得电流的条件是什么？ 闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应。讨论： 在刚才的实验中，指针的指向有不同，说明电流方向在改变。那么电流的方向与什么有关？如何用实验来证明？演示实验，完成下表，归纳结论：结论： 感应电流的方向与 和 有关；改变其中的一个，电流方向 ；若同时改变这两个方向，电流方向 。 磁场方向导体运动方向改变不变思考：
在电磁感应中， 转变成了 。机械能电能探究：感应电流的大小与哪些因素有关？建立假设：1、导线切割的速度大小；
2、导线切割的速度方向；
3、永磁体的强度；
4、切割导线的条数；
5、切割导线的有效长度。设计实验方案：（以假设1为例）
实验方法：控制变量法
在此实验中应控制哪些变量？进行实验：（演示） 得出结论：
感应电流的大小与导线切割的速度大小有关，速度越大，电流越大。 由实验可知：影响感应电流大小的因素是导线切割的速度大小、 永磁体的强度、切割导线的条数、切割导线的有效长度。而与导线切割的速度方向无关。 1．产生感生电流的条件是：电路______，一部分导线作 。
　
2 . 导体在磁场中作切割磁感应线运动，一定有 。不一定有 产生。若电路是闭合的，则一定也有 。闭合切割磁感线的运动感应电压感应电流感应电流练习： 4．图1中，闭合线圈的一部分导线在磁场中运动，能产生感生电流的是 [ ]
　　A．(a)图和(b)图
B．(a)图和(c)图C．(a)图和(d)图
D．(c)图和(d)图　3．下列说法中正确的是 [ ]　　A．导线在磁场中运动就能产生感生电流；　　B．闭合电路的一部分导线在磁场中运动就一定能产生感生电流；　　C．闭合电路的一部分导线在磁场中作切割磁感应线的运动，一定能产生感生电流；　　D．闭合线圈在磁场中作切割磁感应线的运动，一定能产生感生电流。CB
