4.5磁生电(包括发电机)(浙江省金华市)

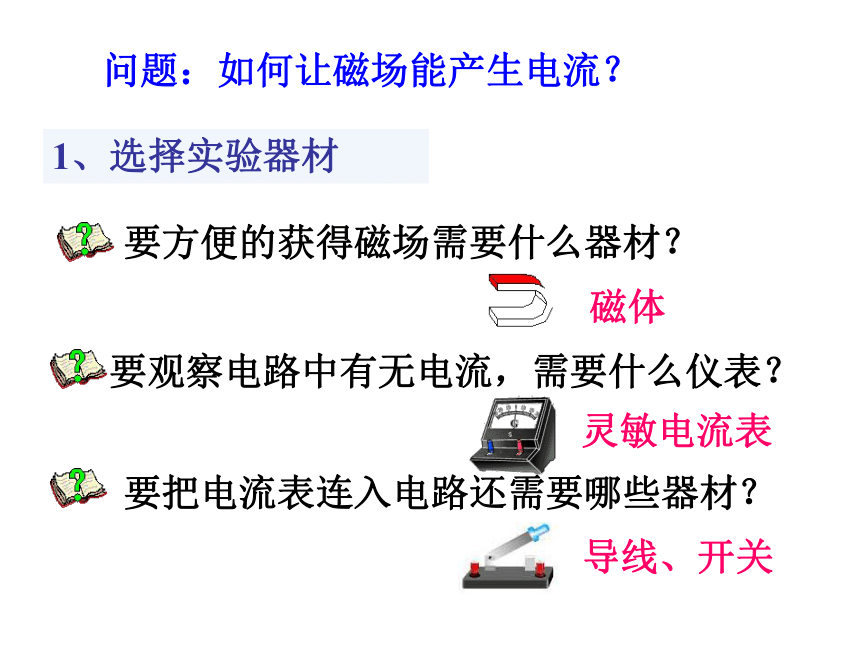

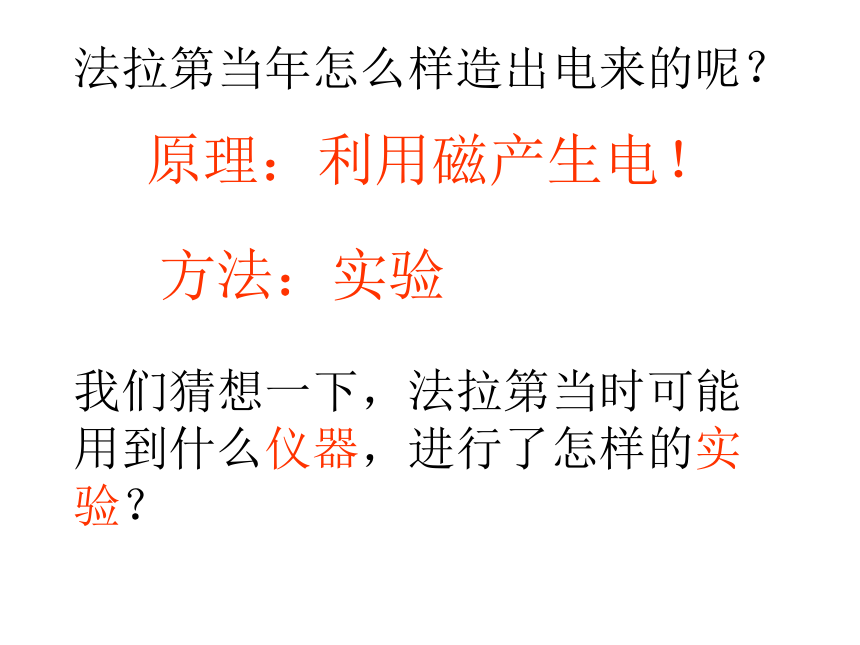

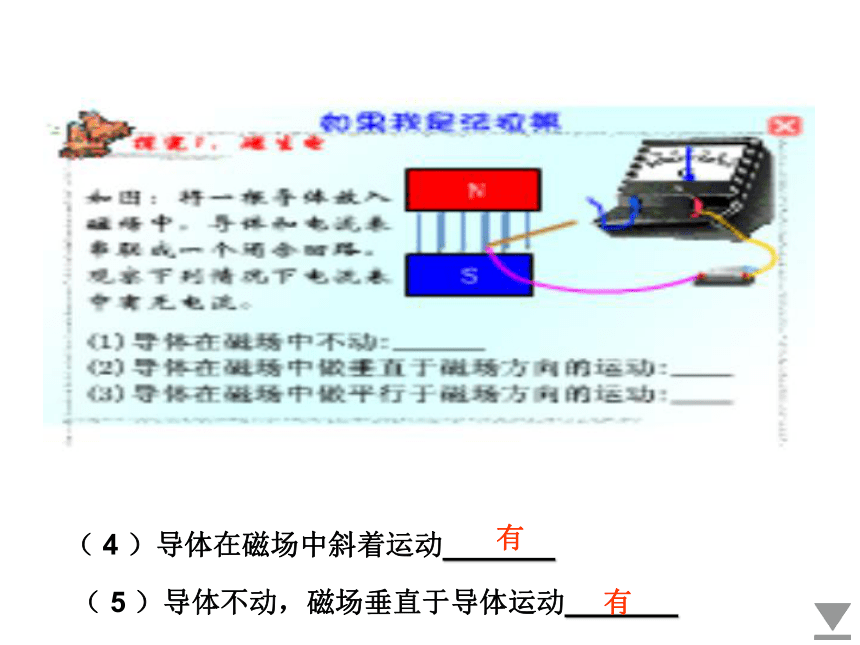

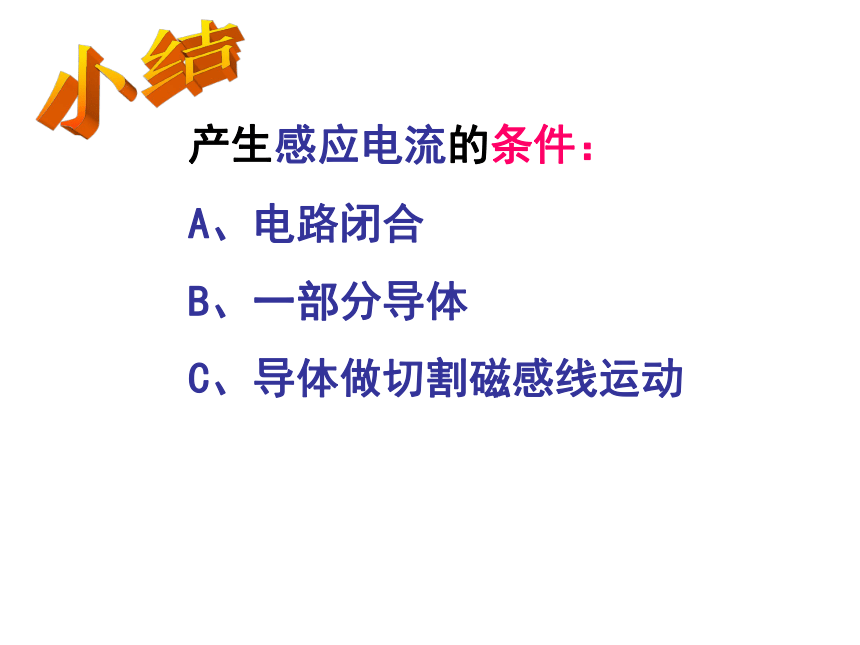

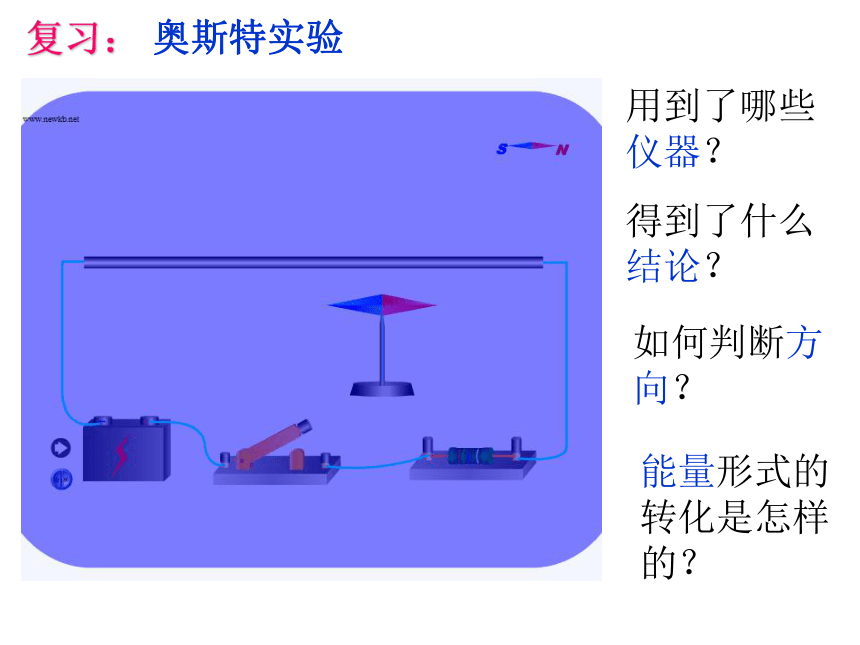

课件48张PPT。第5节 磁生电在灿烂的灯光映衬下夜幕下东辉阁分外的美丽！你有没有想过这电是如何得到的呢?这应追溯到奥斯特实验复习：奥斯特实验用到了哪些仪器？得到了什么结论？如何判断方向？能量形式的转化是怎样的？奥斯特如果我们逆向思考一下：英国科学家法拉第经过10年的研究，多次实验，终于在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。法拉第当年怎么样造出电来的呢？原理：利用磁产生电！我们猜想一下，法拉第当时可能用到什么仪器，进行了怎样的实验？方法：实验1、选择实验器材要方便的获得磁场需要什么器材？要观察电路中有无电流，需要什么仪表？要把电流表连入电路还需要哪些器材？磁体灵敏电流表导线、开关问题：如何让磁场能产生电流？ 2、应如何处理这些实验器材呢？闭合电路——形成电流必要条件（ 5 ）导体不动，磁场垂直于导体运动_______（ 4 ）导体在磁场中斜着运动_______有有实验分析设问：怎样才能从磁场中获得电流？ 实验表明：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。小结产生感应电流的条件：A、电路闭合
B、一部分导体
C、导体做切割磁感线运动电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。感应电流：由于电磁感应产生的电流就叫做感应电流动手试试 如果在导体两端并联一只电压表，导体在磁场中作切割磁感线运动；再断开开关，再重做导体在磁场中作切割磁感线运动，电流表与电压表的变化？现象：电流表指针不偏转
电压表指针偏转表明：电路中无电流，有电压结论如果电路不闭合，导体作切割磁感线运动时，导体不会产生感应电流，但导体两端产生感应电压总结产生感应电流的条件：产生感应电压的条件：导体在磁场中做切割磁感线运动A、电路闭合
B、一部分导体
C、导体做切割磁感线运动磁感应现象的能量转化: 在电磁感应现象中，用机械力移动导体，使其做切割磁感线运动，消耗了机械能，但在闭合电路中产生了电流，获得了电能，实现了从机械能向电能的转化在刚才的实验中，有个细节：电流表指针的方向不总是往一个方向偏转。那么感应电流的方向与哪些因素有关呢？如何用实验来证明？ 导体中的感应电流方向与磁场方向有关，与导体的运动方向有关结论：感应电流的大小与哪些因素有关？探究三猜测可能与有关导体切割的速度大小 导体切割的方向永磁铁强度 切割导线的条数 切割导线的有效长度 ……设计实验方案实验方法：控制变量法【设计实验方案】1、感应电流大小跟切割磁感线的速度关系2、感应电流大小跟磁场的强弱关系3、感应电流大小跟切割导线的条数4、感应电流大小跟切割导线的有效长度关系导线有效长度、条数，磁体导线有效长度、条数，切割速度导线有效长度，磁体，切割速度导线的条数，磁体，切割速度切割速度磁场强弱导线的条数导线有效长度?速度大，电流大?磁场强，电流大条数多，电流大长度大，电流大结论：＿＿＿＿＿＿＿＿＿＿＿＿电磁感应法拉第发现电磁感应现象感应电流产生感应电流的条件电路是闭合的一部分导体导体作切割磁感线运动影响感应电流方向的因素磁场方向导体切割磁感线的运动方向影响感应电流大小的因素控制变量法感应电压导体作切割磁感线运动能量转化机械能转化为电能课堂小结 1、产生感生电流的条件是：电路______，一部分导线作______________。
闭合切割磁感线的运动感应电压感应电流感应电流 2、导体在磁场中作切割磁感应线运动，一定有 。不一定有 产生。若电路是闭合的，则一定也有 。课堂反馈3、如下图所示，要想此闭合电路中能产生感应电流，导体棒AB应该 ( )
? A.竖直向下运动
B.水平向右运动
C.水平向外运动 C4 、要改变导体在磁场中产生感应电流的方向，下面哪种做法是正确的 ( )
A.改变磁场强弱
B.同时改变磁场方向和切割磁感线的方向
C.改变切割磁感线的速度
D.只改变磁场方向或切割磁感线方向D6、图1中，闭合线圈的一部分导线在磁场中运动，能产生感生电流的是 （ ）
　A．(a)图和(b)图
B．(a)图和(c)图C．(a)图和(d)图
D．(c)图和(d)图5、下列说法中正确的是 （ ） 　　A．导线在磁场中运动就能产生感生电流；　　B．闭合电路的一部分导线在磁场中运动就一定能产生感生电流；　　C．闭合电路的一部分导线在磁场中作切割磁感应线的运动，一定能产生感生电流；　　D．闭合线圈在磁场中作切割磁感应线的运动，一定能产生感生电流。CB7、观察图1（a）和（b），回答：
图（a）的实验证实了______________________
图（b）的实验证实了 ____________________________
电磁感应通电导体在磁场中受到力发电机复习： 电路的一部分导体在磁场中做 运动时，导体中就产生 ，这种现象叫电磁感应。这是英国物理学家 发现的。这个发现进一步揭示了 和 的联系，在此过程中， 能转变成 能。闭合感应电流法拉第电磁机械电 感应电流的方向与 和
有关。磁场方向导体切割磁感线的方向 影响感应电流大小的因素主要有：1 、2 、
3 、和 。
切割磁感线的速度永磁体的强度切割导线的条数切割导线的有效长度 导体在磁场中垂直感应线作切割磁感应线运动时，获得的感生电流方向与磁感应线方向及导体的运动方向三者的关系可用右手来判断：把右手伸开，使大拇指与其余四指垂直，让磁感应线穿进手心，大拇指代表导体的运动方向，四指则代表感生电流的方向。如闭合电路的部分导线ab如图2所示运动时，回路中感生电流的方向是a→_________，其中ab段在电路中充当_____，a端是___极，b端是____极。
　演示实验： 分析下图，发电机的结构包括什么？在各个位置时线圈中的电流方向怎样？结论：线圈转动一周，电流方向改变两次。这种周期性改变方向的电流叫交流电。 思考：若将两铜环改成换向器，则电流方向如何变化？ 方向不发生改变的电流叫直流电。
例电池。 发电机由转子和定子两部分组成。一般采用线圈不动、磁极旋转的方法来发电。还用电磁体代替永磁体。认识我国的交流电：
周期：0.02秒，频率：50赫兹（Hz）
即每秒电流方向改变100次。如图所示，此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？
　练习：大型发电机组转子（电磁铁）吊装
