浙教版八年级下册第4章第三节

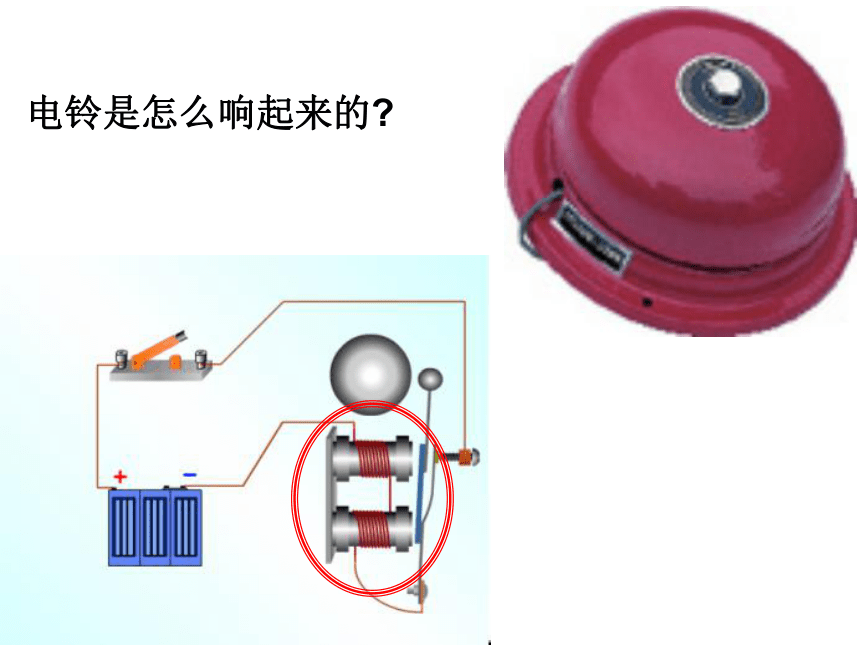

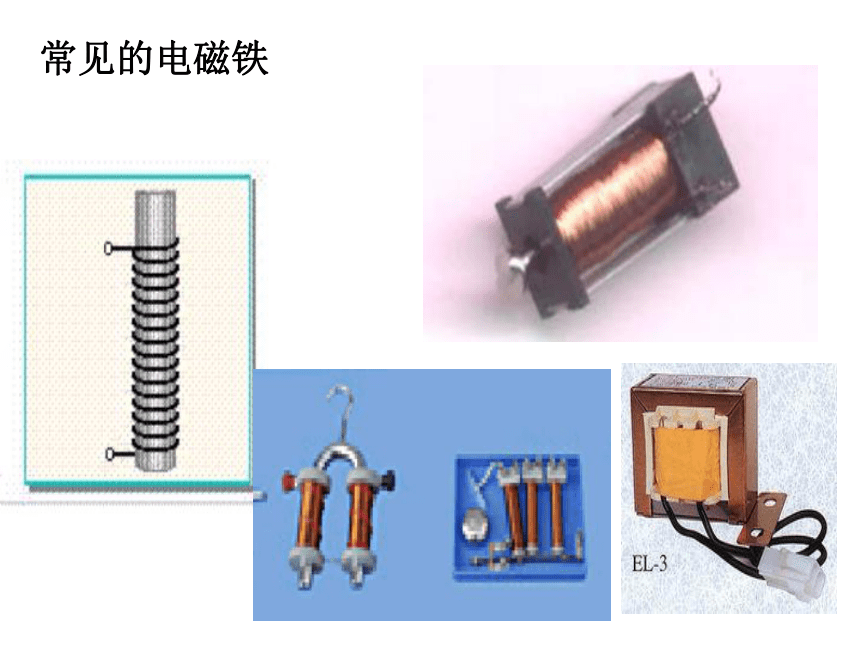

课件27张PPT。电磁铁的应用电铃是怎么响起来的?螺线管铁 芯+电磁铁电磁铁的组成:带铁芯的通电螺线管。常见的电磁铁让我们一起来思考：

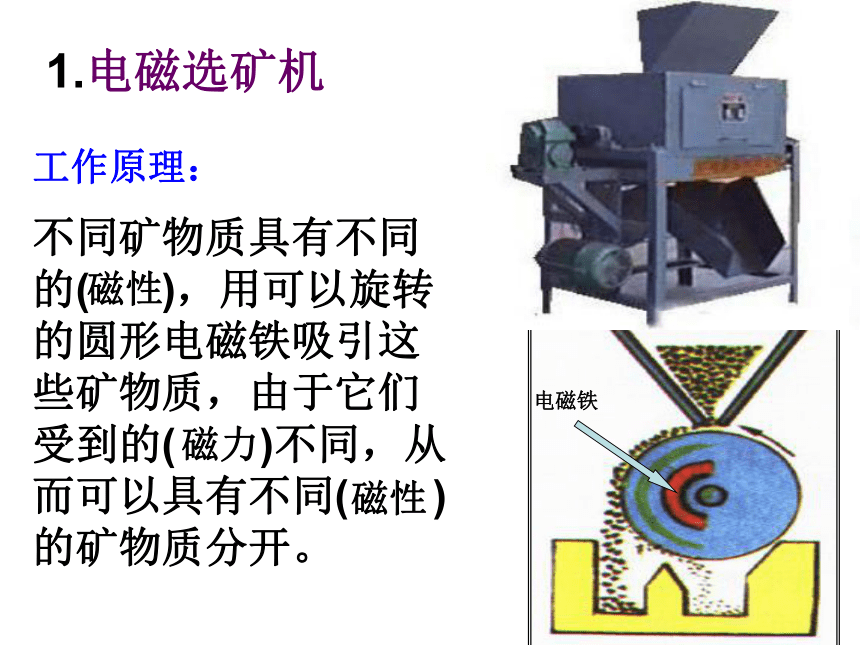

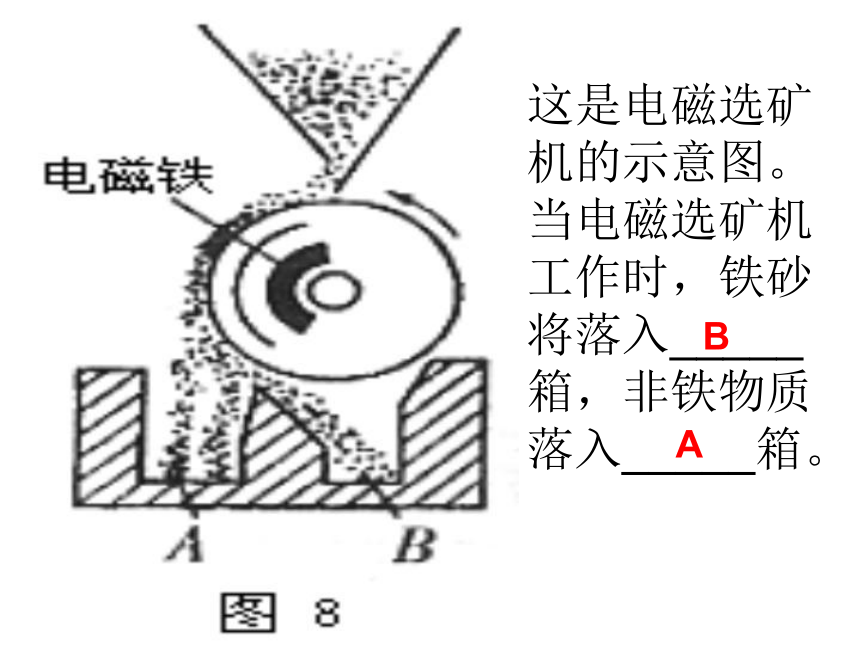

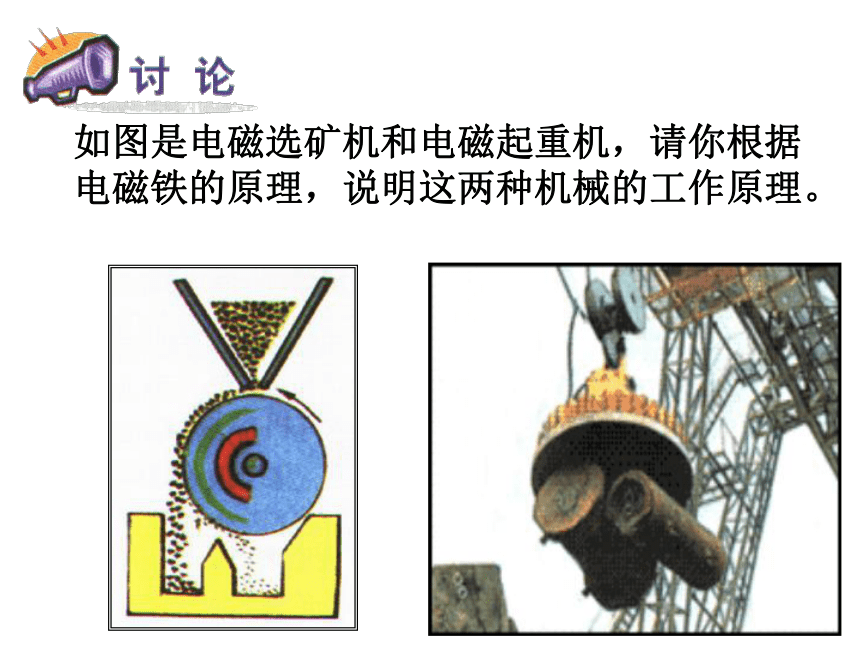

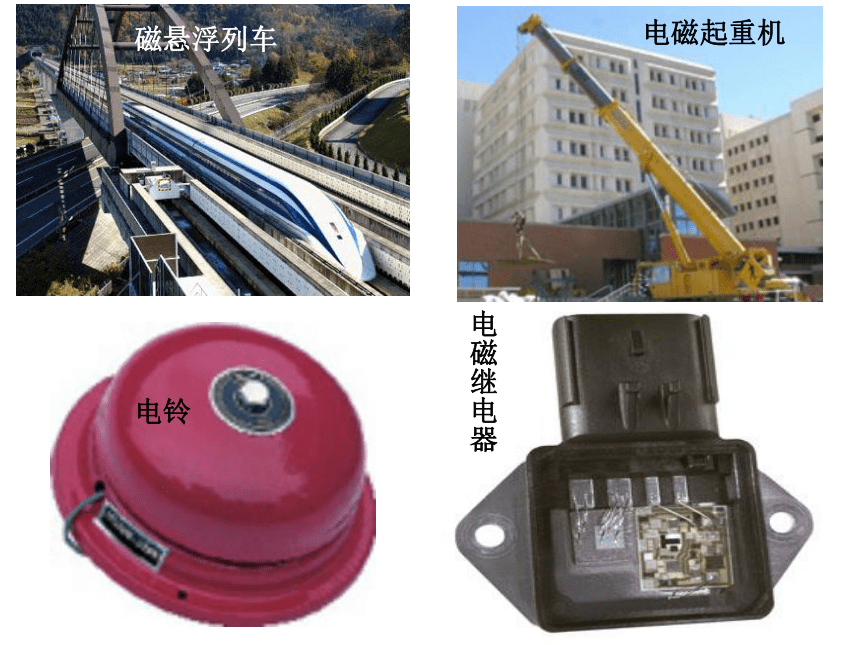

电磁铁和一般的磁铁有什么不同？答：电磁铁的磁场由电流产生，因此可以通过控制电流的通断，实现磁性的有无。磁悬浮列车电磁起重机电铃电磁继电器如图是电磁选矿机和电磁起重机，请你根据电磁铁的原理，说明这两种机械的工作原理。工作原理： 1.电磁选矿机不同矿物质具有不同的( )，用可以旋转的圆形电磁铁吸引这些矿物质，由于它们受到的( )不同，从而可以具有不同( )的矿物质分开。电磁铁磁性磁力磁性1820 奥斯特实验这是电磁选矿机的示意图。当电磁选矿机工作时，铁砂将落入_____箱，非铁物质落入_____箱。BA2.电磁起重机 接通电流，电磁铁产生磁性，把铁质物体吸起，放下时，只要断开电流即可。工作原理：3.电铃 电铃的工作原理： 闭合开关, 磁铁产生______吸引_______,使铁锤打击铁铃而发出声音,同时电路_______,电磁铁______磁性,由于衔铁的弹性,使电路又重新闭合。上述过程循环重复,电铃持续发出声音。电铃 磁性衔铁断开失去任务内容人们直接去操纵高电压、大电流(或者超过36伏的电压)是十分危险的，目前我国有很多人由于触电而受伤甚至死亡，但是日常生活中我们又有很多地方有高压电的使用，接触高压带电体似乎不能避免，为了减少一些危害，你能为电工选择一个工具，使得电工也能在安全电压下完成高压电的控制操作吗？控制电路的开关断开时，电磁铁没有磁性，弹簧把触头拉向红灯触点，红灯亮；控制电路的开关闭合时，电磁铁通电有磁性,吸引衔铁，使工作电路闭合，则绿灯亮。固态式接触式特点：用____ 、______来控制___ 、_____。电磁继电器电磁继电器实际上是一个由_______控制的自动开关。低电压 弱电流高电压 强电流电磁铁5.水位自动报警器磁悬浮列车是如何实现悬浮的?6.磁悬浮列车各种记录信息的磁性产品信息的磁记录：记录声音、文字、图象等信息的磁带的一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，通过磁头把磁粉磁化，把信息记录在磁带上。可视电话无绳电话啊电话里也有电磁铁啊！手机B（1）磁悬浮列车利用了同名磁极相互排斥
（2）磁悬浮列车利用了异名磁极相互排斥
（3）悬浮列车消除了车体铁轨之间的摩擦
（4）磁悬浮列车增大了车体与铁轨之间的摩擦
正确的组合是（　　）
A、（1）（3） B、（l）（4）
C、（2）（3） D、（2）（4）如图所示是我国的第一条磁悬浮列车。磁悬浮列车的车厢和铁轨上分别安放着磁体,车厢用的磁体大多是通有强大电流的电磁铁,通过磁体间的相互作用,车身离开铁轨,实现悬浮运行。磁悬浮列车车速理论上可达1000千米/时。现有下列说法:A 很多带磁性的物品在强磁场中易被磁化而不能使用，下列各物品能在强磁场中保存不会损坏的是 （　　） VCD的光碟.
B．公用电话的磁卡.
C.　电脑中保存数据的硬盘
D.　摄象机中的录像带A如图所示某保险柜自动报警的电路图，只要偷窃者将钥匙插入锁孔，警铃便被接通发声报警。试在A、B、C三处分别标上“钥匙插孔”“电源”。 如下图是火警自动报警原理图，发生火警时，会发生下列变化：a．温度升高使双金属片弯曲；b.电磁铁有磁性；c.红灯亮，电铃响，发出警报；d.接通触点使控制电路中有电流流过；e.衔铁被吸下；f.接通触点使工作电路中有电流流过．这些变化的合理顺序是（　　　）
Ａ．adbefc B. adbfce C. abdcef D. abcdefA
