第一章.右手定则、电磁继电器、家庭电路作图（无答案）

一、右手螺旋定则判定
电磁继电器

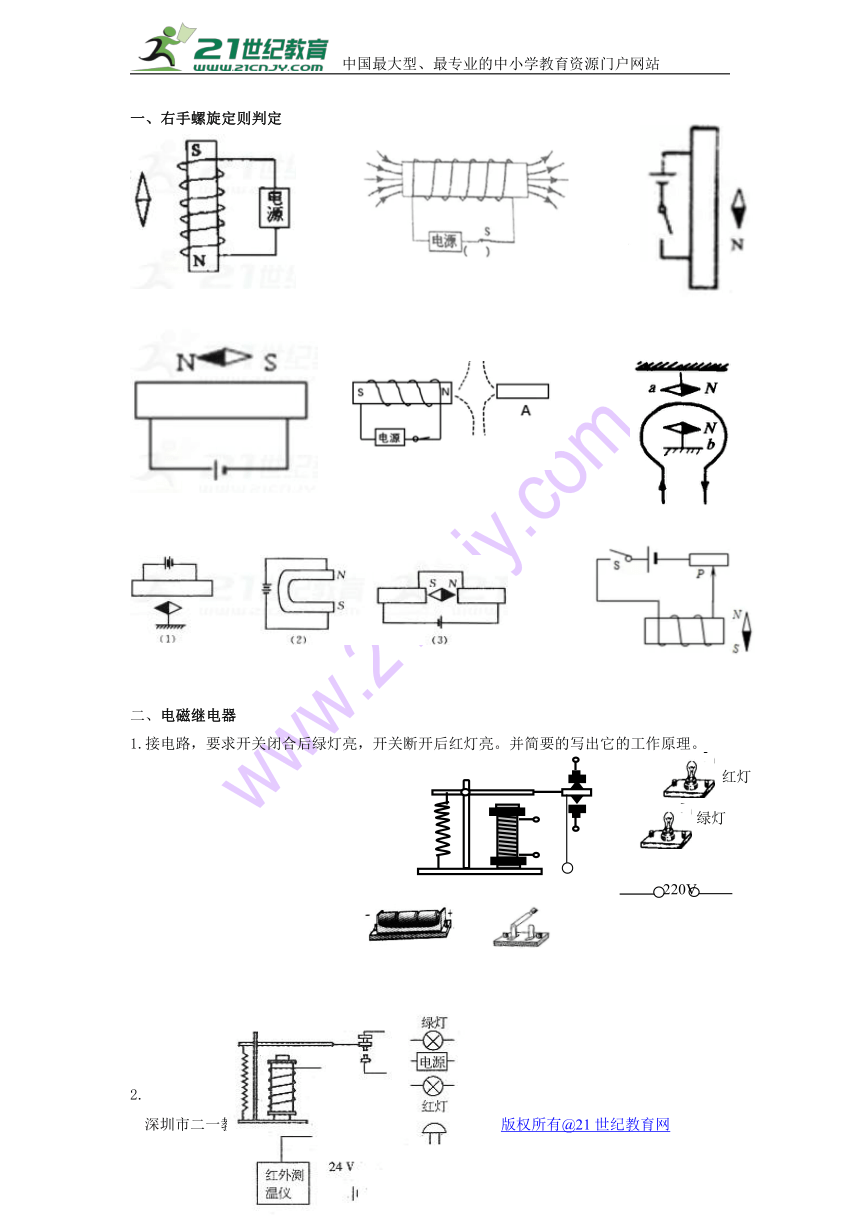

1.接电路，要求开关闭合后绿灯亮，开关断开后红灯亮。并简要的写出它的工作原理。
2.
3.今年底，珠江广州市段的水面上将再增添世界第一的三跨拱桥—新光大桥。她将成为广州城市中轴线的标志性建筑之一。小明想，目前造成高速公路路面结构损坏严重的一个重要因素是车辆超重超载。因此限制超重车辆的行驶，对确保新光大桥结构安全有着重要意义。小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为新光大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯就发光。请你在图6中为他连接好电路。
4.请连接图中的工作电路部分,使控制电路上S断开时甲灯亮，S合上时乙灯亮。
5.自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．21教育网
三、家庭电路作图
将图中的开关、螺丝口灯泡、插座接入家庭电路。要求开关控制灯泡。
图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压．根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。21cnjy.com
居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开．请将图的“光控开关”、“声控开关”，灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．21世纪教育网版权所有
