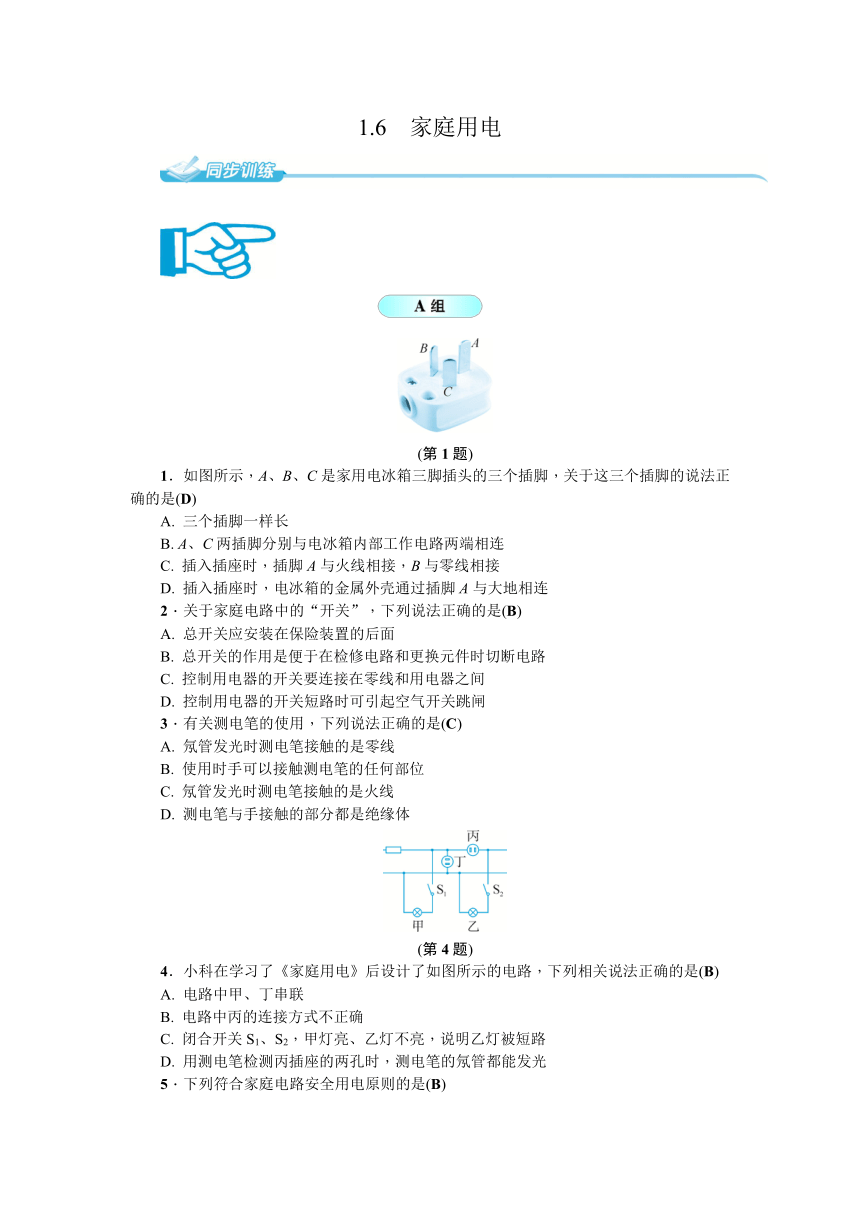

八年级下科学同步练习1.6 家庭用电

1.6 家庭用电
　
(第1题)
1．如图所示，A、B、C是家用电冰箱三脚插头的三个插脚，关于这三个插脚的说法正确的是(D)
A. 三个插脚一样长
B. A、C两插脚分别与电冰箱内部工作电路两端相连
C. 插入插座时，插脚A与火线相接，B与零线相接
D. 插入插座时，电冰箱的金属外壳通过插脚A与大地相连
2．关于家庭电路中的“开关”，下列说法正确的是(B)
A. 总开关应安装在保险装置的后面
B. 总开关的作用是便于在检修电路和更换元件时切断电路
C. 控制用电器的开关要连接在零线和用电器之间
D. 控制用电器的开关短路时可引起空气开关跳闸
3．有关测电笔的使用，下列说法正确的是(C)
A. 氖管发光时测电笔接触的是零线
B. 使用时手可以接触测电笔的任何部位
C. 氖管发光时测电笔接触的是火线
D. 测电笔与手接触的部分都是绝缘体
(第4题)
4．小科在学习了《家庭用电》后设计了如图所示的电路，下列相关说法正确的是(B)
A. 电路中甲、丁串联
B. 电路中丙的连接方式不正确
C. 闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路
D. 用测电笔检测丙插座的两孔时，测电笔的氖管都能发光

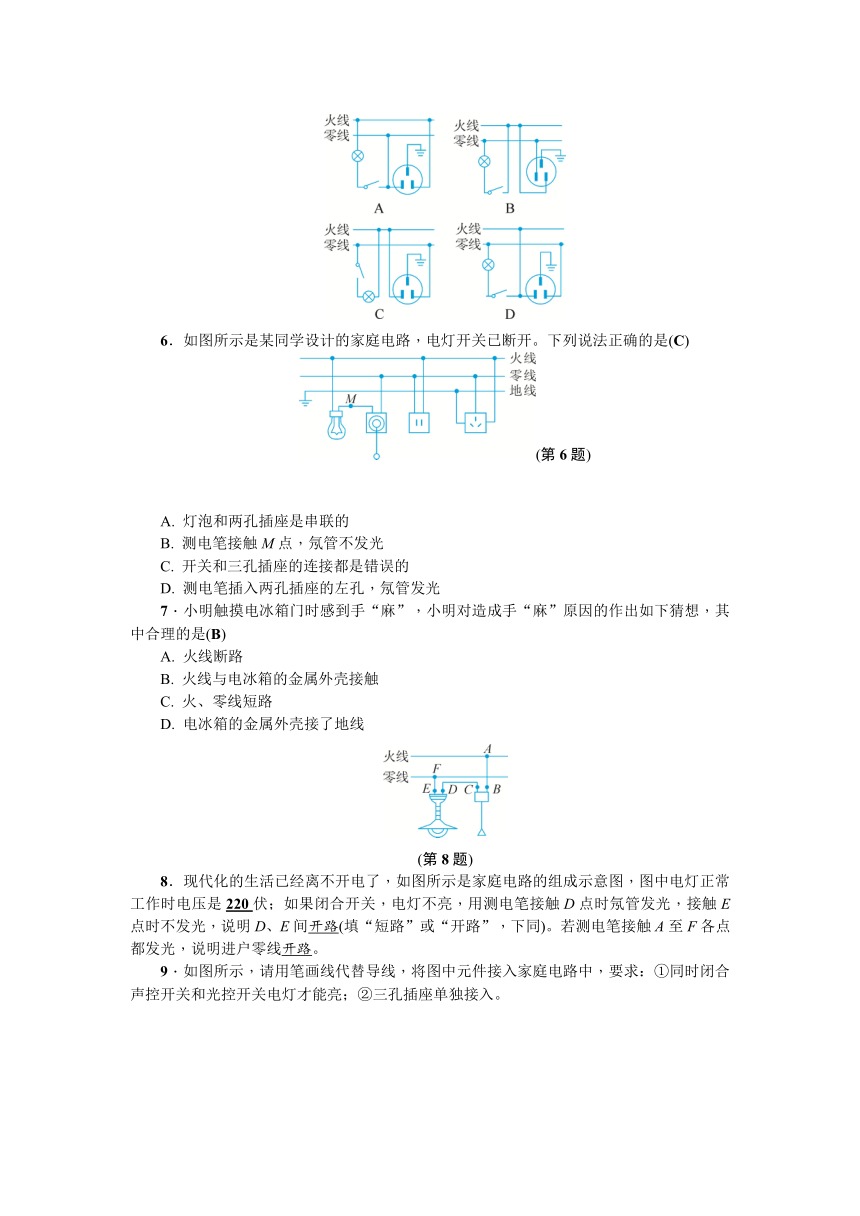

5．下列符合家庭电路安全用电原则的是(B)
6．如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是(C)
(第6题)
A. 灯泡和两孔插座是串联的
B. 测电笔接触M点，氖管不发光
C. 开关和三孔插座的连接都是错误的
D. 测电笔插入两孔插座的左孔，氖管发光
7．小明触摸电冰箱门时感到手“麻”，小明对造成手“麻”原因的作出如下猜想，其中合理的是(B)
A. 火线断路
B. 火线与电冰箱的金属外壳接触
C. 火、零线短路
D. 电冰箱的金属外壳接了地线
(第8题)
8．现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是220伏；如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间开路(填“短路”或“开路”，下同)。若测电笔接触A至F各点都发光，说明进户零线开路。
9．如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。
(第9题)
(第9题解)
10．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示。其中各个设备的特征是(C)
(第10题)
A. 电能表上可以直接读出应该交的电费
B. 空气开关与保险丝的作用完全相同
C. 三孔插座正中间的插孔应该接三脚插头中间那只脚
D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
【解析】　电能表是测量用电器消耗电能的仪表，根据消耗的电能，可计算出应该交的电费，而不是直接读出来的；空气开关兼有总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，也可当总开关使用随时切断电流；三脚插头中间的脚与金属外壳相连，应与三孔插座中间的插孔连接；漏电保护器只有在电路发生漏电或有人触电时才会切断电路，而功率过大时电流过大，此时空气开关会“跳闸”以切断电路，而不是漏电保护器会切断电路。
11．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出电路的故障是(C)

A. 电热壶所在电路的B、D两点间短路
B. 插座的接地线开路
C. 电路的C、D两点间导线开路
D. 电路的A、B两点间导线开路
【解析】　用测电笔测试插座左、右两孔氖管均发光，说明从火线经电热壶到D点电路是通路。电灯正常发光，电热壶却不能工作，说明C到D段电路是开路。
12．测电笔中有一个高阻值的电阻，这样可使测电笔测家庭电路(家庭电路的电压为220伏)的火线时，加在人体身上的电压在安全电压(36伏)以内。若测电笔氖管发光时的电流为0.2毫安，则：
(1)测电笔中的高阻值电阻与氖管是串联(填“串联”或“并联”)的。
(2)测电笔中高阻值电阻的阻值应不小于多少欧？(不计氖管电阻)
【解析】　(1)测电笔中的高阻值电阻起到分压的作用，故高阻值电阻与氖管是串联的。(2)人体接触安全电压最大为36伏，家庭电路的电压为220伏，串联电路中总电压等于各分电压之和，所以高阻值电阻两端的电压UR＝U－U人＝220伏－36伏＝184伏，在串联电路中各处的电流相等，由I＝可得，测电笔中电阻的最小值R＝＝＝9.2×105欧，即测电笔中的高阻值电阻的电阻应不小于9.2×105欧。
