第四节 电动机

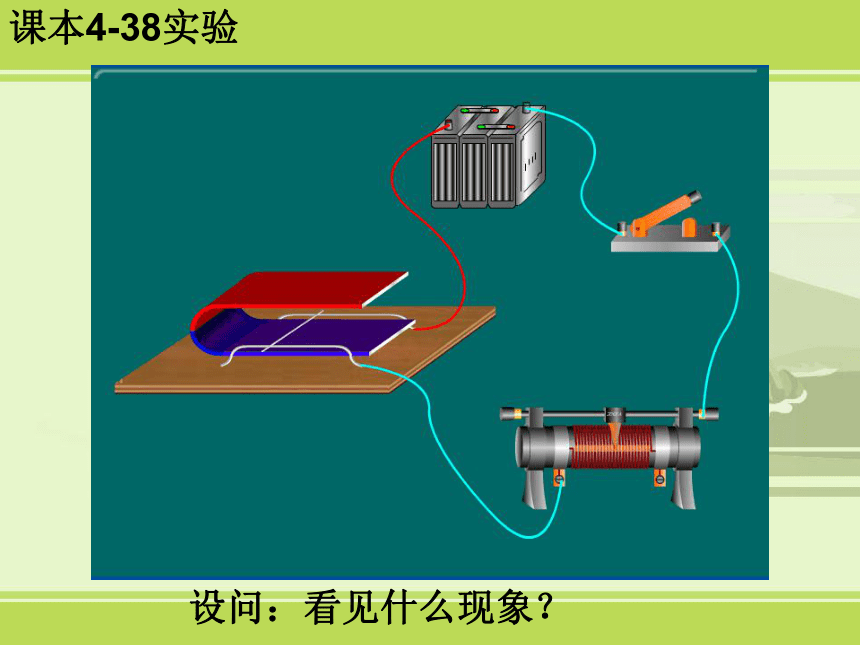

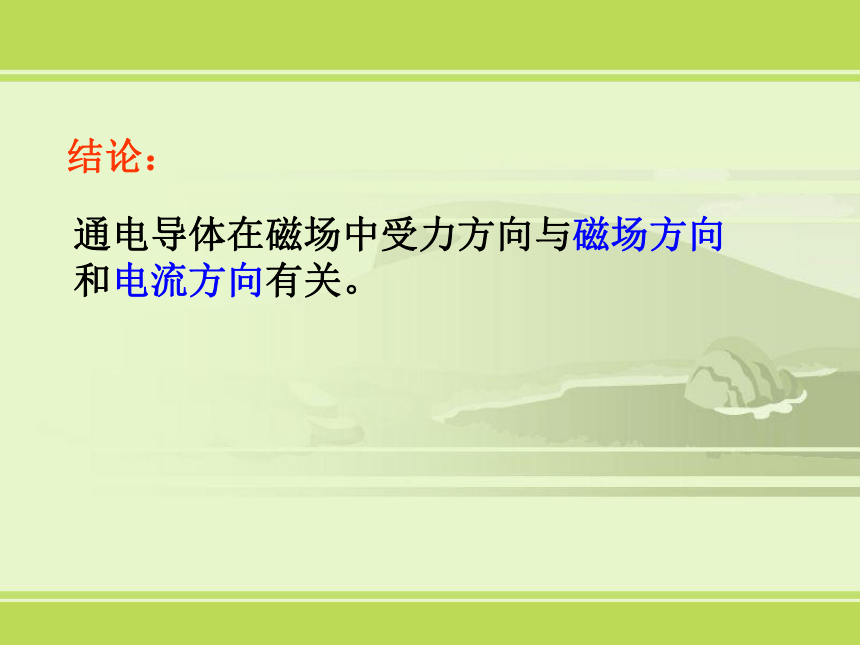

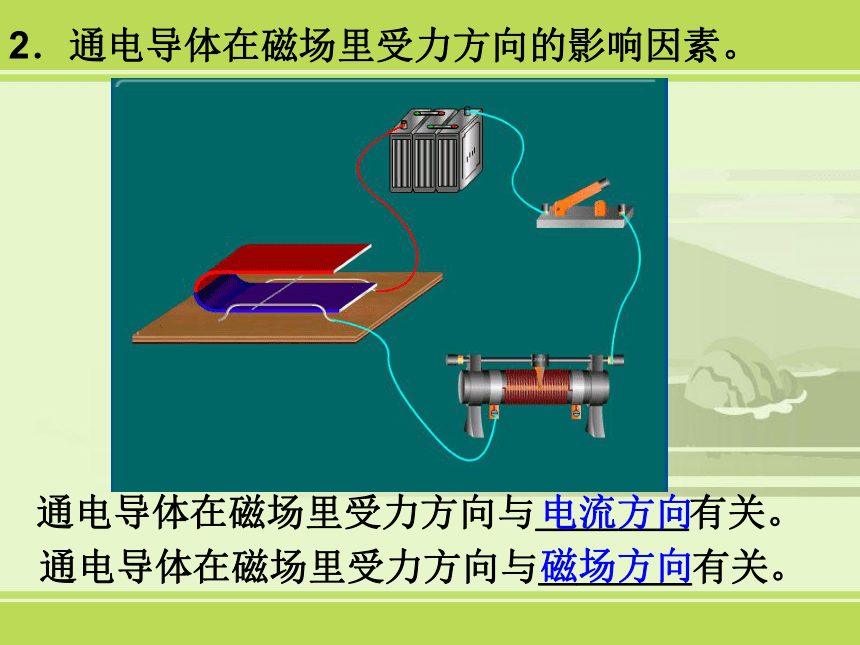

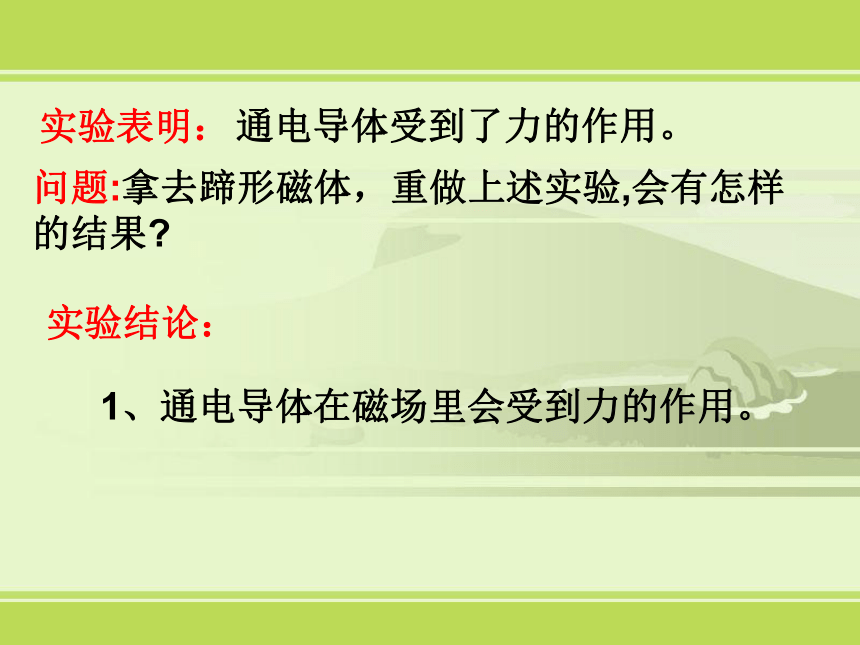

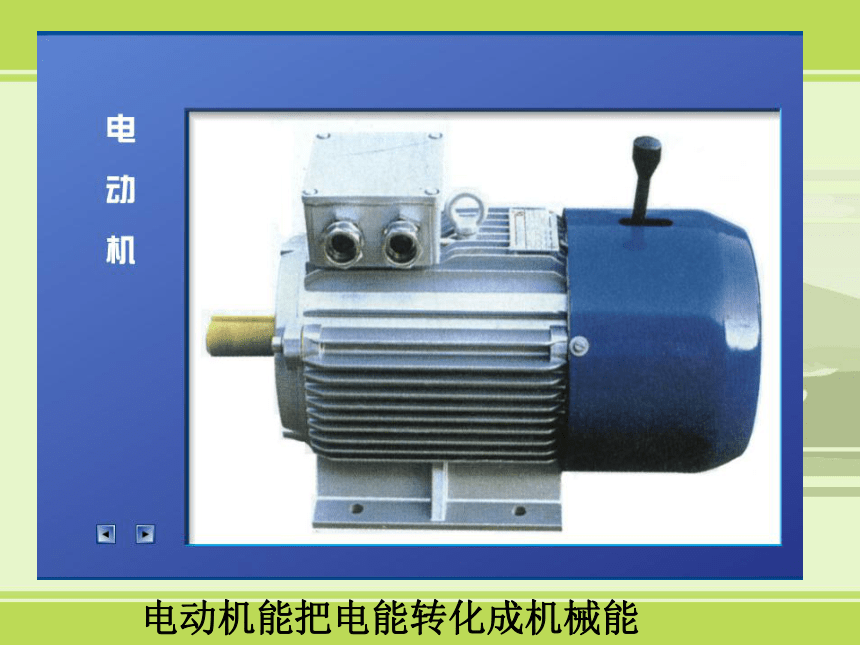

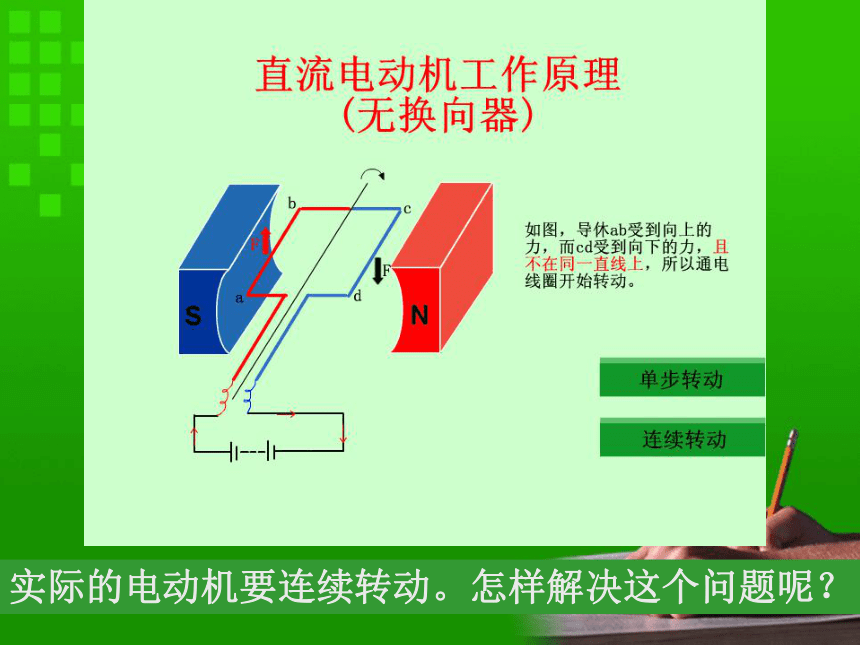

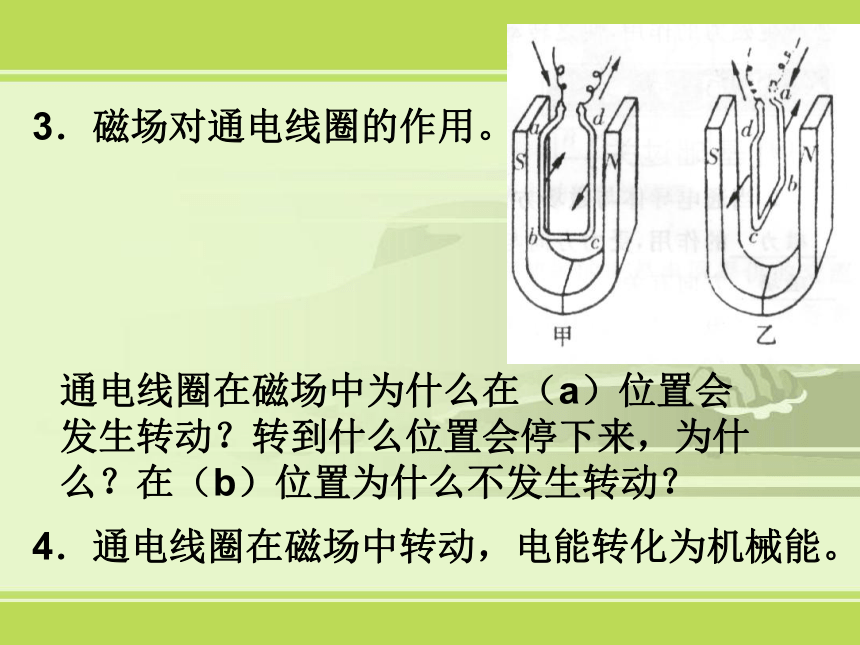

课件21张PPT。第4节? 电动机 第四章? 电动机能把电能转化成机械能课本4-38实验 设问：看见什么现象？ 实验表明：问题:拿去蹄形磁体，重做上述实验,会有怎样的结果? 实验结论：通电导体受到了力的作用。1、通电导体在磁场里会受到力的作用。2．通电导体在磁场里受力方向的影响因素。 通电导体在磁场里受力方向与＿＿＿＿有关。 通电导体在磁场里受力方向与＿＿＿＿有关。 电流方向磁场方向结论：通电导体在磁场中受力方向与磁场方向和电流方向有关。 3．磁场对通电线圈的作用。 通电线圈在磁场中为什么在（a）位置会发生转动？转到什么位置会停下来，为什么？在（b）位置为什么不发生转动？ 4．通电线圈在磁场中转动，电能转化为机械能。 实际的电动机要连续转动。怎样解决这个问题呢？ (1)使磁场中的通电线圈连续转动，就要每当线圈刚转过平衡位置，就改变一次电流方向。

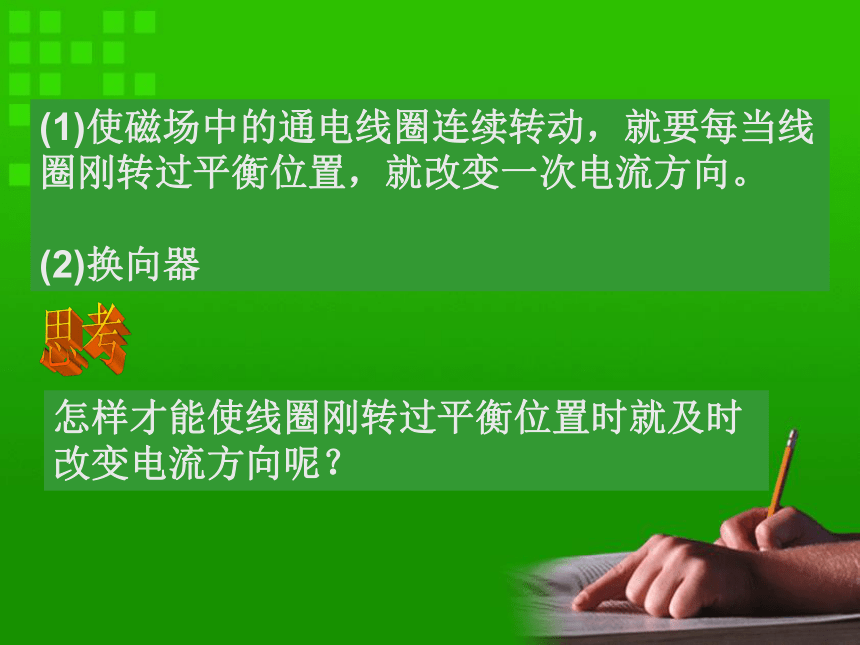

(2)换向器怎样才能使线圈刚转过平衡位置时就及时改变电流方向呢？ 思考(3)直流电动机的构造 磁体转子
定子线圈换向器电刷 (4)交流电动机阅读课文 1．通电导体在磁场里会受到力的作用。
2．通电导体在磁场里受力的方向，跟电流方向和磁感线方向有关。
3．通电线圈在磁场中受力转动，在平衡位置时静止。
4．通电导体在磁场中运动消耗了电能，得到了机械能。课堂小结1、电动机原理：通电线圈在磁场里受力而转动。
2、直流电动机：利用直流电源供电的电动机叫直流电动机。
3、直流电动机的组成：模型：由磁体、线圈、换向器和电刷组成；
实际的电动机由转子和定子两个基本部分组成
4、换向器的结构和作用：结构：由两个半环构成
作用：每当线圈转过平衡位置，自动改变线圈中电流的方向
5、能量转化：电动机工作时把电能转化为机械能。 思考题：电动机转速和转向与什么因素有关？1、如图所示，把一根直导线AB放在蹄形磁铁的磁场中，接通电源后，让电流通过导体AB，下列说法正确的是（ ）
A. AB仍静止 B. AB在水平方向运动起来
C. AB沿磁场方向运动 D. AB沿电流方向运动 B2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变C 3、将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其原因可能是（ ）
线圈中的电流太大
B. 线圈平面与磁场方向平行
C. 线圈方向与磁场方向垂直
D. 线圈平面与磁感线夹角小C4、直流电动机能持续转动，主要是因为（ ）
线圈的作用 ??? ?B. 电流的作用
C. 磁场的作用 ???? D. 换向器的作用
5.直流电动机工作时，线圈经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零
B.线圈受力平衡，速度不为零
C.线圈受力不平衡，速度为零
D.线圈受力不平衡，速度不为零BD6.下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢B作业：
作业本
