第四节 电动机 (浙江省丽水地区丽水市)

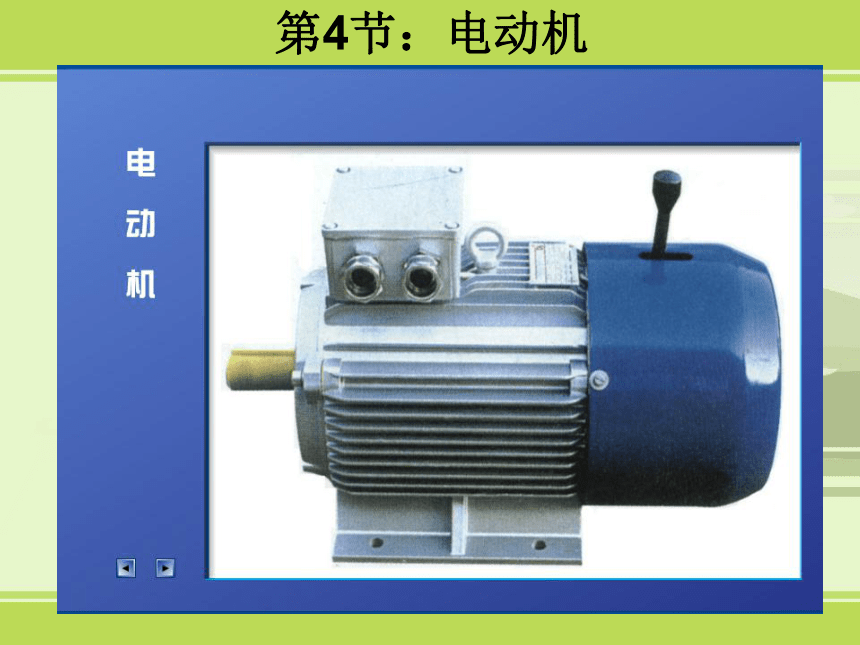

课件20张PPT。 第4节：电动机实验结论：通电导体在磁场里受到力的作用。

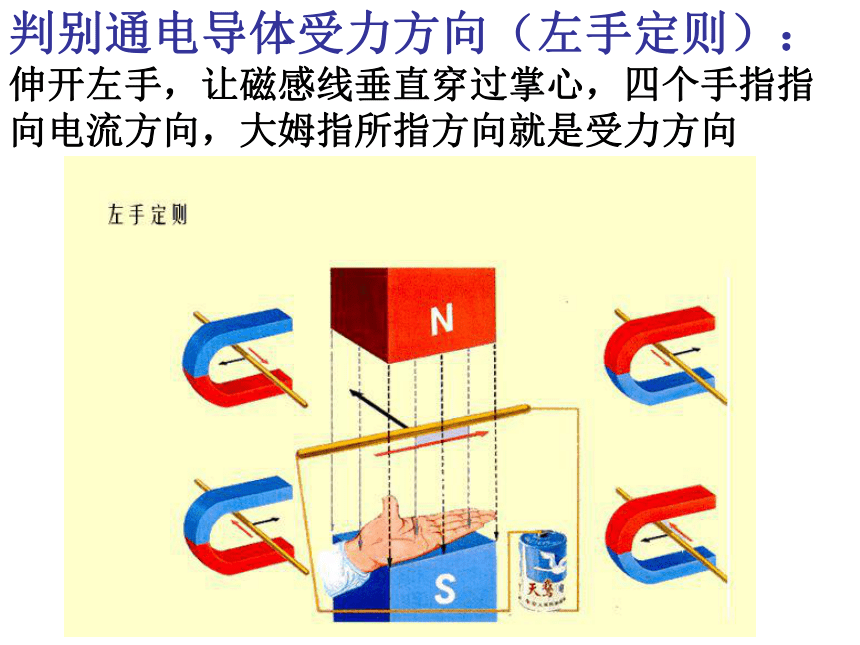

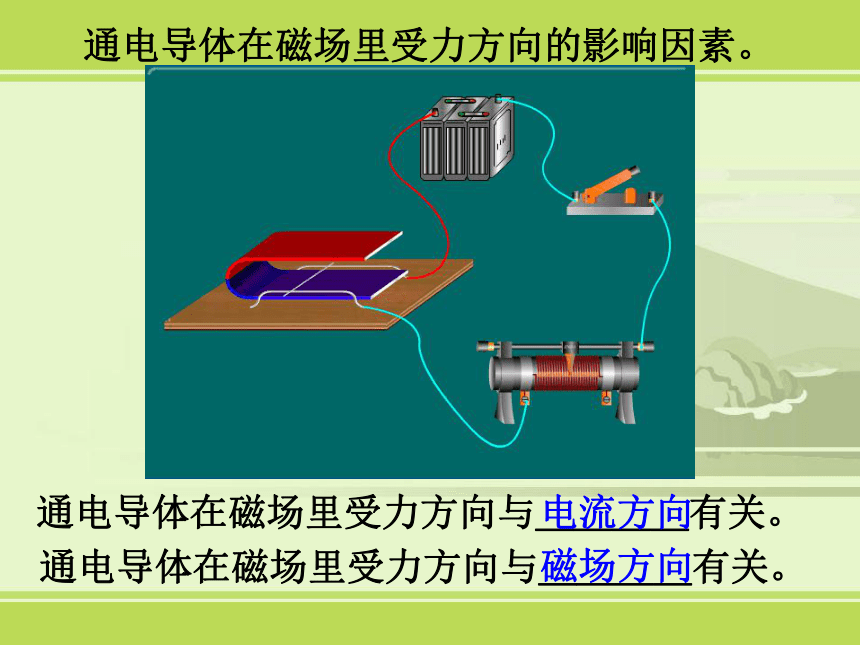

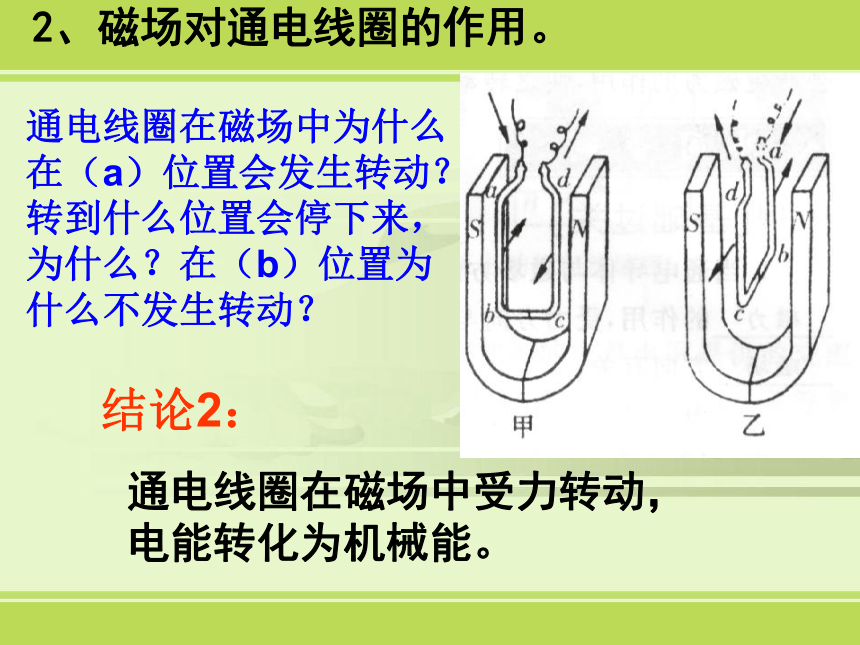

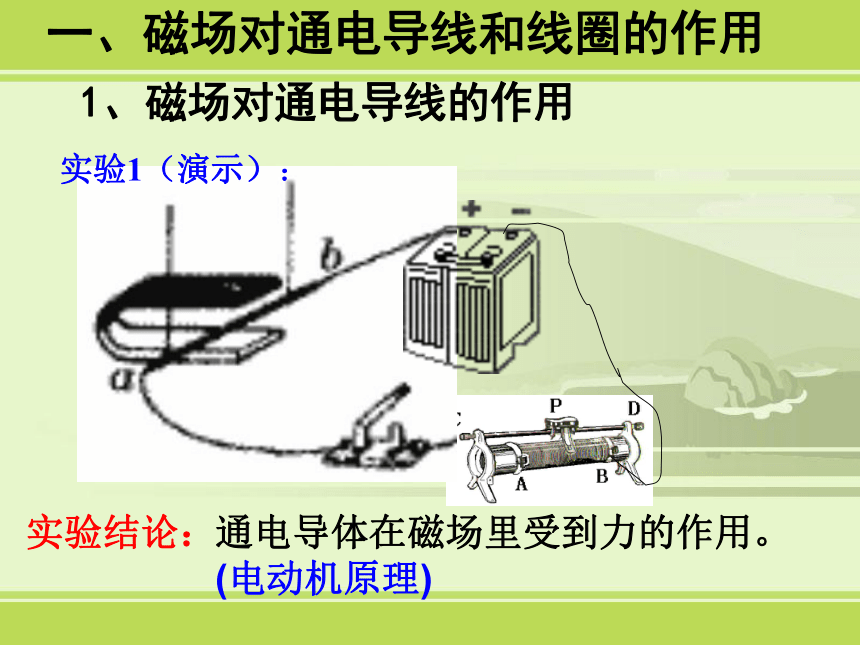

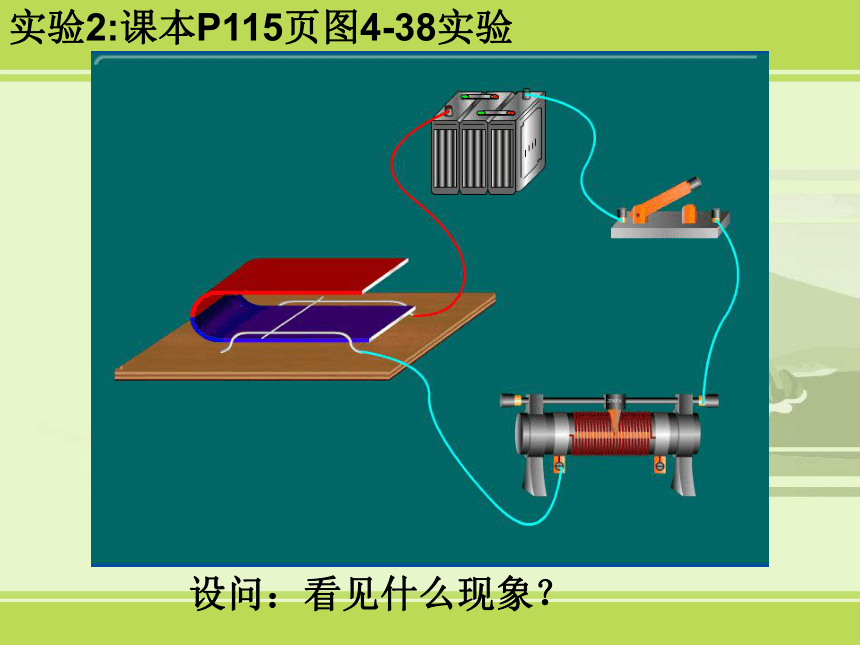

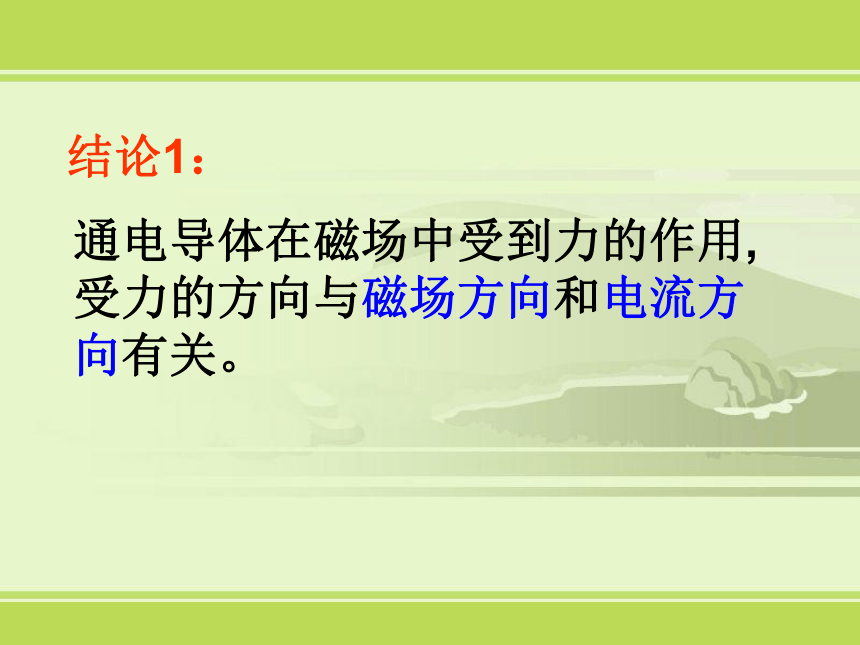

(电动机原理)实验1（演示）：一、磁场对通电导线和线圈的作用1、磁场对通电导线的作用实验2:课本P115页图4-38实验 设问：看见什么现象？ 判别通电导体受力方向（左手定则）：伸开左手，让磁感线垂直穿过掌心，四个手指指向电流方向，大姆指所指方向就是受力方向 通电导体在磁场里受力方向的影响因素。 通电导体在磁场里受力方向与＿＿＿＿有关。 通电导体在磁场里受力方向与＿＿＿＿有关。 电流方向磁场方向结论1：通电导体在磁场中受到力的作用,受力的方向与磁场方向和电流方向有关。 2、磁场对通电线圈的作用。 通电线圈在磁场中为什么在（a）位置会发生转动？转到什么位置会停下来，为什么？在（b）位置为什么不发生转动？ 通电线圈在磁场中受力转动，

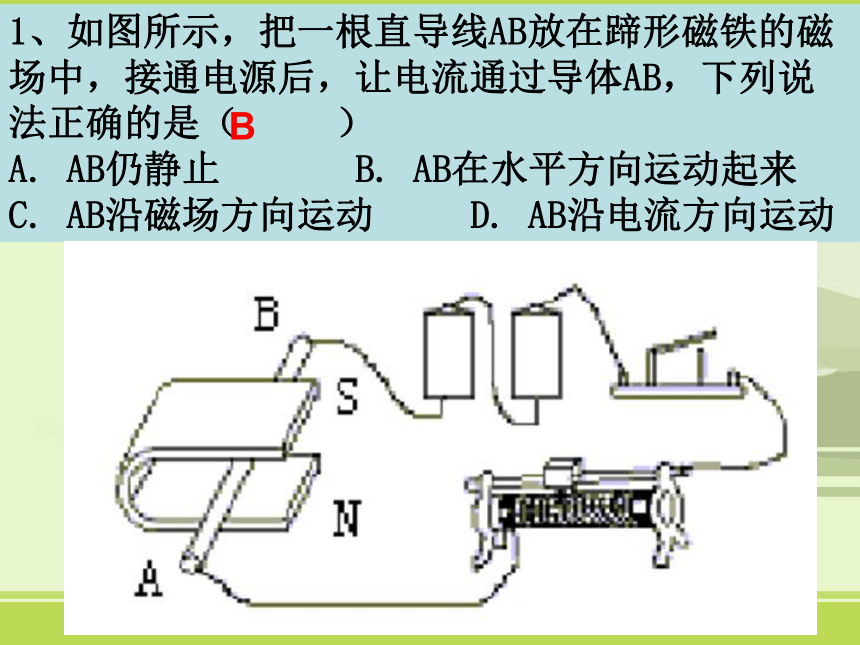

电能转化为机械能。 结论2：1、如图所示，把一根直导线AB放在蹄形磁铁的磁场中，接通电源后，让电流通过导体AB，下列说法正确的是（ ）
A. AB仍静止 B. AB在水平方向运动起来

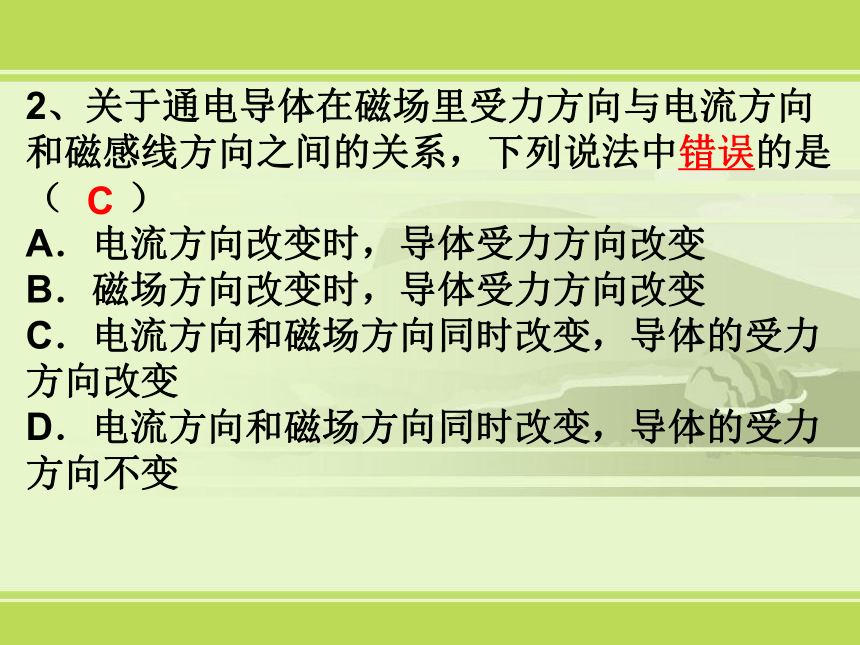

C. AB沿磁场方向运动 D. AB沿电流方向运动 B2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变C(1)使磁场中的通电线圈连续转动，就要每当线圈刚转过平衡位置，就改变一次电流方向。
(2)换向器怎样才能使线圈刚转过平衡位置时就及时改变电流方向呢？ 思考二、直流电动机实际的电动机要连续转动。怎样解决这个问题呢？ 1、直流电动机的构造 定子（磁体）转子（线圈）换向器电刷 换向器的作用：
线圈转过平衡位置时，自动改变线圈中电流的方向，使线圈连续转动。2、直流电动机工作原理：
通电导体（线圈）在磁场中受力（转动）。探究：电动机转速和转向与什么因素有关？四、课堂巩固练习1、直流电动机能持续转动，主要是因为（ ）
线圈的作用 ????B. 电流的作用
C. 磁场的作用 ????D. 换向器的作用1、改变电动机的电流方向或磁感线方向可改变电动机的转向；
2、调节电流大小可改变电动机的转速。实验结论：D2.直流电动机工作时，线圈平面经过垂直磁感线的位置时( )
A.线圈受力平衡，速度为零
B.线圈受力平衡，速度不为零
C.线圈受力不平衡，速度为零
D.线圈受力不平衡，速度不为零B电动机小结：
1、通电导体在磁场中受到力的作用（电动机原理），受
力的方向跟电流的方向和磁感线的方向有关。2、直流电动机
（1）构造：定子（磁体）、转子（线圈）、换向器
（两个彼此绝缘的铜半环）、电刷。 （2）换向器的作用：线圈转过平衡位置时，自动改变
线圈中电流的方向，使线圈连续转动。 （3）改变电动机的电流方向或磁感线方向可改变电动机 的转向；调节电流大小可改变电动机的转速。（4）电动机将电能转化为机械能。 （5）优点：结构简单，起动、倒转快，变速方便，效率
高、噪音低、无废气污染等。三、学生实验：组装电动机
